【组合逻辑电路】——显示译码器

目录

一、半导体数码管

二、集成显示译码器74LS48

一、半导体数码管

1.半导体数码管的分布

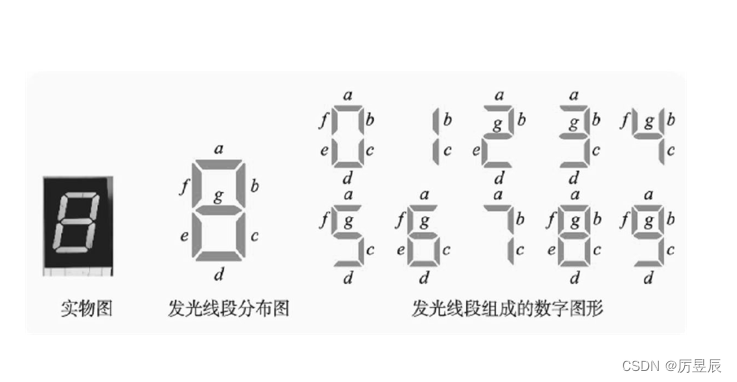

半导体数码管是将7个发光二极管（LED）排列成“日”字形状组成的，如图所示：

7个发光二极管分别用a，b，c，d，e，f，g这7个小写英文字母表示。发光二极管外加正向电压时导通，发出清晰的光，只要按规律控制各发光端的亮、灭，就可以显示出各种字形或符号。

eg：当a，c，d，f，g发光二极管发光时，就能显示数字图形“5”。

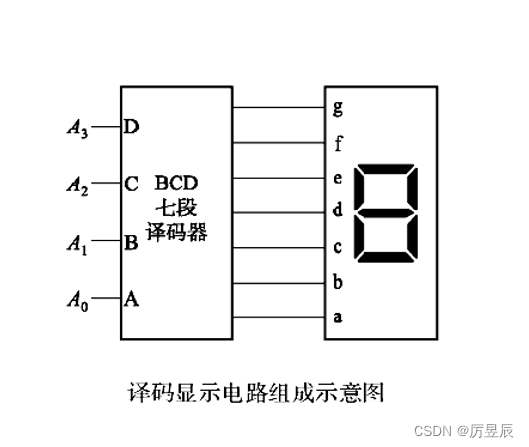

2.半导体数码管的组成电路图

如图所示：

 显示译码器随显示器件的类型而异，常用的半导体数码管、液晶数码管、荧光数码管等是由7个或8个字段构成字形的，因而与之相配的有BCD七段或BCD八段显示译码器。

3.半导体数码管的内部接法

半导体的内部接法可分为共阴极和共阳极两种，分别如图所示：

 共阴极接法中各个发光二极管的负极相连，a~g中，接高电平的线段发光，控制各引脚的电平高低，可显示0~9不同的数字图形。共阴极半导体数码管的型号主要有BS201、BS207等。共阳极接法中，各发光二极管的正极相连，a~g中，接低电平的线段发光，控制各引脚的电平高低，可显示0~9不同的数字图形。共阳极数码管的型号主要有BS204、BS206、BS211等。

二、集成显示译码器74LS48

1.74LS48集成译码器的作用

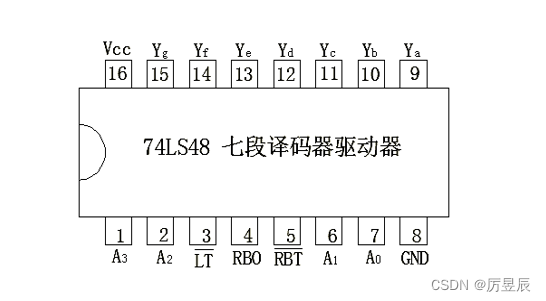

74LS48集成译码器的作用是将输入端的4个BCD码译成能驱动半导体数码管的信号，并显示相应的十进制数字图形。74LS48输出高电平有效，与共阴极半导体数码管配合使用。

 74LS47芯片的引脚排列和功能基本与74LS48芯片相同，区别在于其输出为低电平有效。（74LS48输出为高电平有效）
