我是靠谱客的博主美好硬币，这篇文章主要介绍【XINLIX 原语】XILINX 原语的使用之 IBUFDS 差分转单端、OBUFDS 单端转差分IBUFGDSOBUFDS，现在分享给大家，希望可以做个参考。

IBUFGDS

IBUFDS 介绍

IBUFDS 示意图

例化方式

OBUFDS

OBUFDS 介绍

OBUFDS 示意图

例化方式

在 XILINX 中有许多原语，常见的差分转单端 IBUFDS、单端转差分 OBUFDS。

IBUFGDS

IBUFDS 介绍

IBUFDS 即专用差分输入时钟缓冲器（Dedicated Differential Signaling Input Buffer with Selectable I/O Interface）

IBUFDS：在实验工程中如果需要将差分时钟转换成单端时钟作为全局时钟，需要添加例化此原语。

IBUFDS是一个输入缓冲器，支持低压差分信号（如LVCMOS、LVDS等）。在IBUFDS中，一个电平接口用两个独特的电平接口（I和IB）表示。一个可以认为是主信号，另外一个可以认为是从信号。主信号和从信号是同一个逻辑信号，但是相位相反。

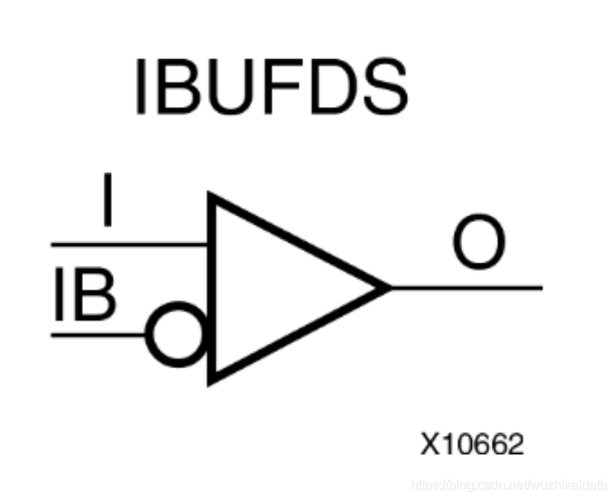

IBUFDS 示意图

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATGluZXN0LTU=,size_20,color_FFFFFF,t_70,g_se,x_16

Inputs		Outputs
I	IB	O
0	0	No Change
0	1	0
1	0	1
1	1	No Change

例化方式

将差分时钟的两路时钟分别接入 I 和 IB，而作为输出的单端时钟由 O 输出。

复制代码

1
2
3
4
5
6
7
8
9
IBUFDS #(
      .DIFF_TERM("FALSE"),       // Differential Termination
      .IBUF_LOW_PWR("TRUE"),     // Low power="TRUE", Highest performance="FALSE"
      .IOSTANDARD("DEFAULT")     // Specify the input I/O standard
   ) IBUFDS_inst (
      .O(O),  // Buffer output
      .I(I),  // Diff_p buffer input (connect directly to top-level port)
      .IB(IB) // Diff_n buffer input (connect directly to top-level port)
   );

OBUFDS

OBUFDS 介绍

OBUFDS：即差分输出时钟缓冲器（Differential Signaling Output Buffer with Selectable I/O Interface），将单端信号转换成差分信号。

OBUFDS是一个输出缓冲器，支持低压差分信号。OBUFDS隔离出了内电路并向芯片上的信号提供驱动电流。它的输出用O和OB两个独立接口表示。一个可以认为是主信号，另外一个可以认为是从信号。主信号和从信号是同一个逻辑信号，但是相位相反。

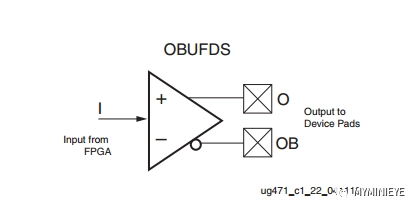

OBUFDS 示意图

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATGluZXN0LTU=,size_14,color_FFFFFF,t_70,g_se,x_16

例化方式

将输入的单端时钟由 I 输入，差分时钟由 O 和 OB 输出。

复制代码

1
2
3
4
5
6
7
8
OBUFDS #(
      .IOSTANDARD("DEFAULT"), // Specify the output I/O standard
      .SLEW("SLOW")           // Specify the output slew rate
   ) OBUFDS_inst (
      .O(O),     // Diff_p output (connect directly to top-level port)
      .OB(OB),   // Diff_n output (connect directly to top-level port)
      .I(I)      // Buffer input
   );
