FPGA之FIFO和RAM模块创建及封装

菜菜昨天在用quatus做FIFO模块和RAM模块时疯狂报错，加上完全不记得自己以前如何写的，问了很多同学才有了一点点印象，最后成功编译，且下载后现象也正确，那我们就赶紧先写下来吧，不然下次又忘了/(ㄒoㄒ)/~~

都是用lpm库来实现的

FIFO模块

先介绍一下FIFO
设计要求：
设计1个同步FIFO，8bits*256words
其最终图为:

1. 创建项目(new project)----->命名为fifo_test
2. 创建模块（选择文件模式）

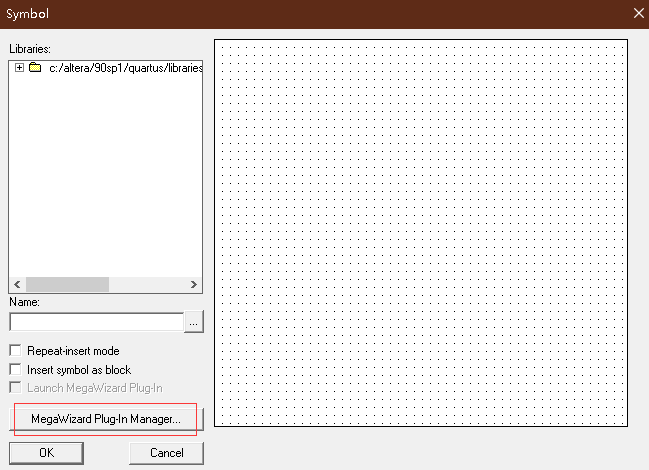

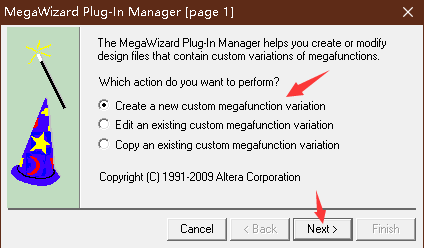

3. 点击空白两下，出现如下界面，点击红色方框


4. 选择模块

   首先在左边找到我们的FIFO，并选择（点击即可），再在右边路径中添加我们模块的名称
   注意：不要和我们的工程名称相同

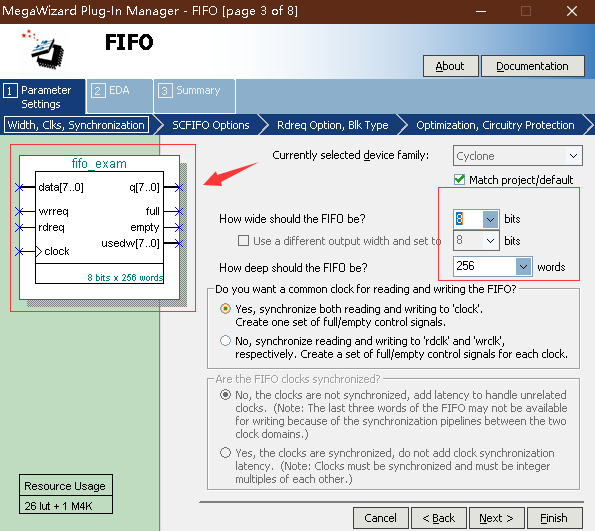

5. 继续调整我们的模块

   我们可以看到左边那个模块已经和我们期望的一致了，但是很多细节我们还是需要考虑一下的，比如右边的8和256代表输入位数及深度，可是我们下载到板子上输入一共只有8位拨码开关，故我们可以调整一下输入输出只有4位，然后256代表可以有256个字，由8位控制，我们也可以调整为一些小的方便控制

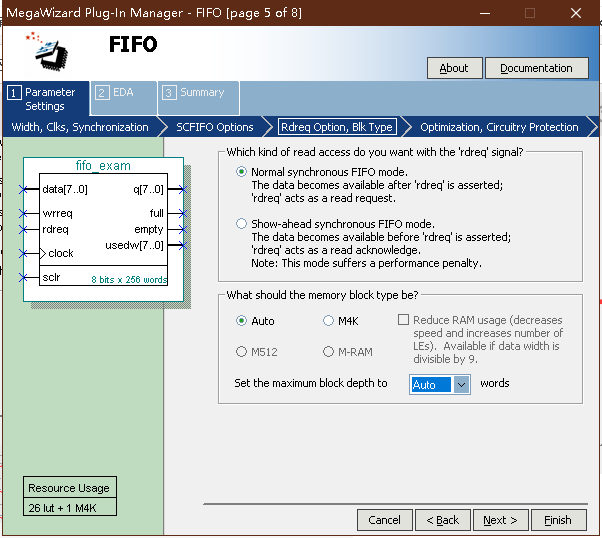

直接单击下一步

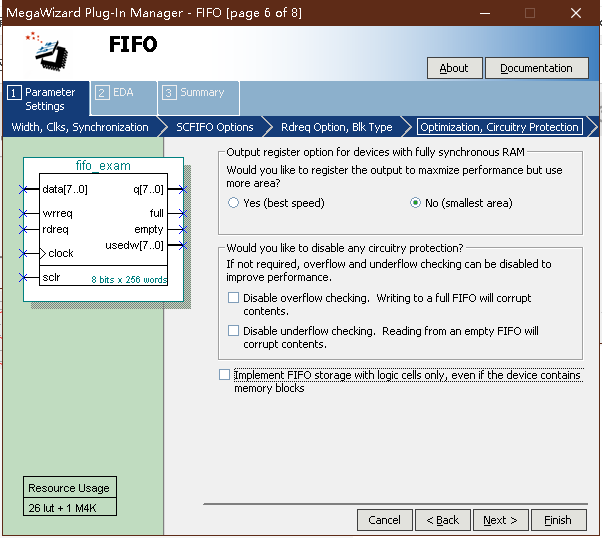

可选择勾选该同步清零，再点击下一步即可

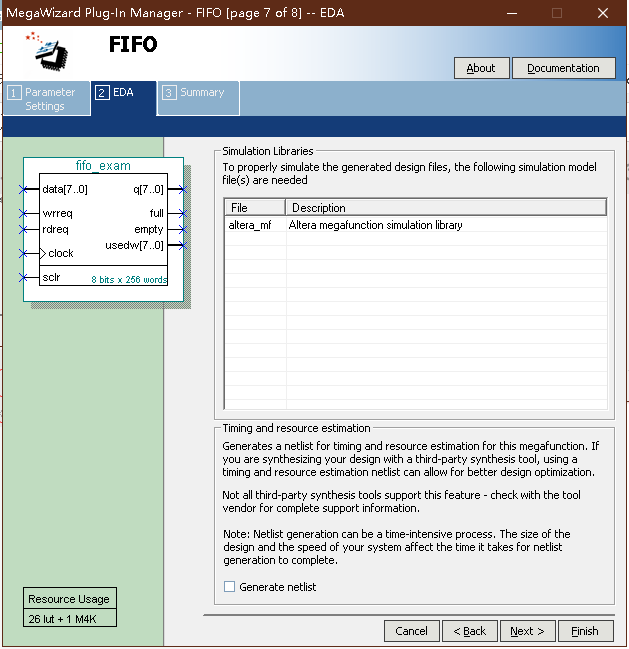

直接下一步

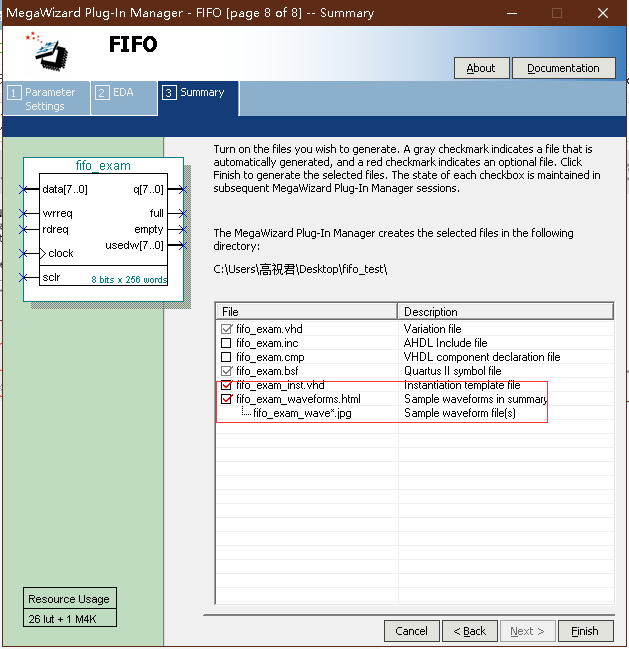

勾选vhd文件，这样才会之后拥有，点击finish即可

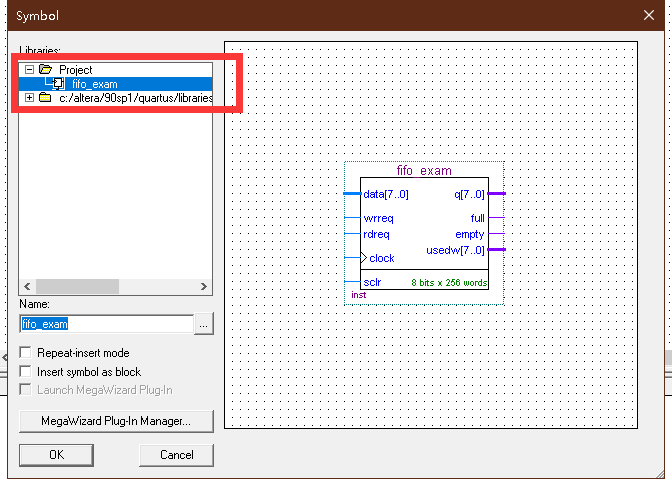

点击OK，将其保存，注意文件名为工程文件名（也可任意），后缀为bdf

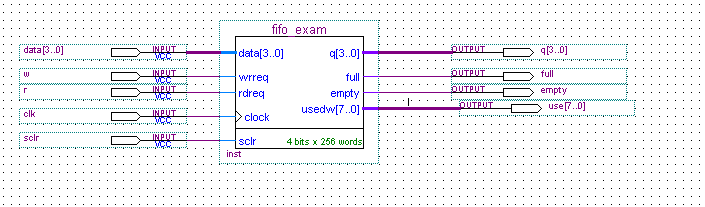

6. 编译之前，先将输入输出调整好

   编译没有错误之后将封装模块

7. File ----> Create/Update ------> Ceate Symbol File for current file
   即可得到bsf文件

若是别的模块需要调用该模块，只需要将该文件夹里的bsf,bdf,vhd全部复制到我们的顶层文件夹即可，这样别的模块在封装的时候，可看到并且直接调用

FIFO模块的构建就完成啦

RAM模块

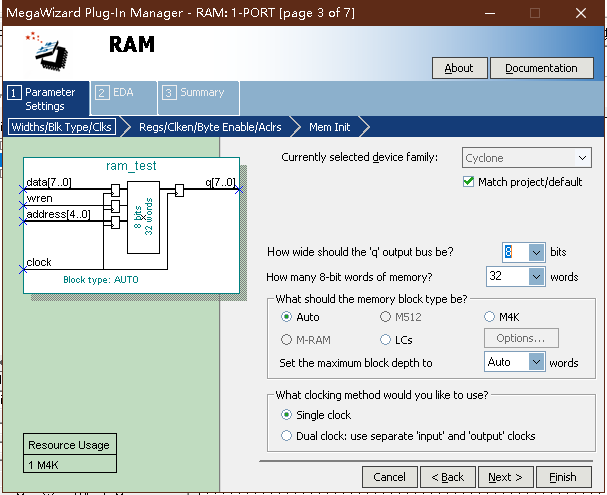

RAM模块与FIFO模块构建相似，主要是

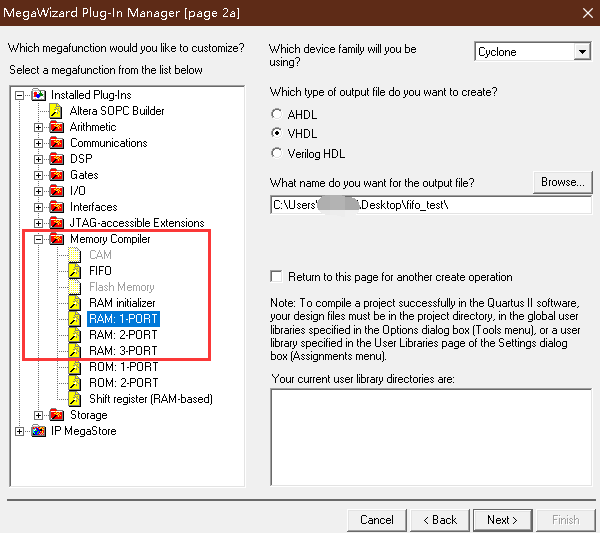

我们要根据要求选择单端口或者其它的

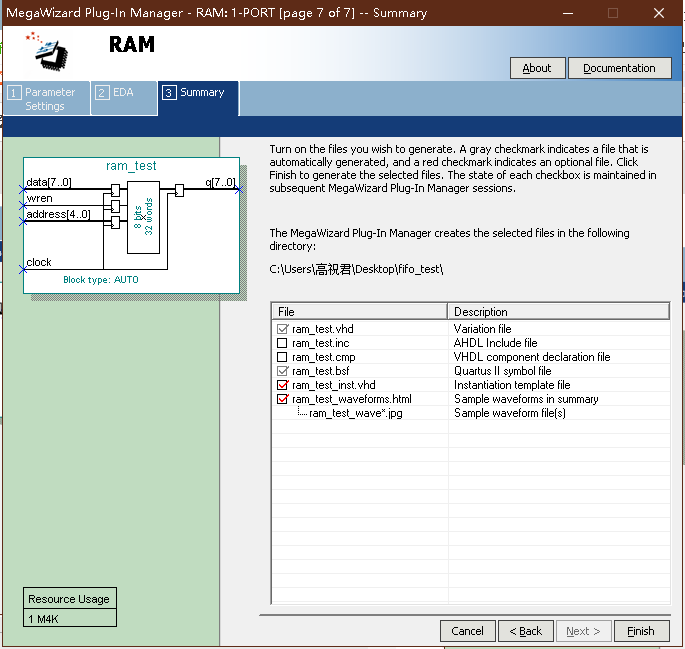

同样也是选择位数和深度，一直next即可，直到finish

那我们的笔记就做完啦！
