xilinx FIFO的使用及各信号的讨论

转自：http://www.eefocus.com/guoke1993102/blog/15-06/313183_36284.html

FIFO的完整英文拼写为First In First Out，即先进先出。FPGA或ASIC中使用到的FIFO一般是指对数据的存储具有先进先出特性的一个存储器，常被用于数据的缓存或者高速异步数据的交互。

FIFO从大的情况来分，有两类结构：单时钟FIFO（SCFIFO）和双时钟FIFO（DCFIFO），其中双时钟FIFO又可以分为普通双时钟（DCFIFO）和混合宽度双时钟FIFO（DCFIFO_MIXED_WIDTHS）。

SCFIFO:single-clock FIFO

DCFIFO:dual-clock FIFO(supports same port widths for input and output data)

DCFIFO_MIXED_WIDTHS:dual-clock FIFO(supports different port widths for input and output data)

FIFO的使用非常广泛，一般用于不同时钟域之间的数据传输，比如FIFO的一端是AD数据采集，另一端是计算机的PCI总线，假设其AD采集的速率为16位100K SPS，那么每秒的数据量为100K×16bit=1.6Mbps,而PCI总线的速度为33MHz，总线宽度32bit,其最大传输速率为33*32=1056Mbps,在两个不同的时钟域间就可以采用FIFO来作为数据缓冲。另外，对于不同宽度的数据接口也可以用FIFO，例如单片机位8位数据输出，而DSP可能是16位数据输入，在单片机与DSP连接时就可以使用FIFO来达到数据匹配的目的。

 本文就讲通过ISE软件生成一个FIFO，并对其进行一些操作以求更加了解FIFO中各个信号的作用以及控制方法（有些简单步骤将省略不提)。

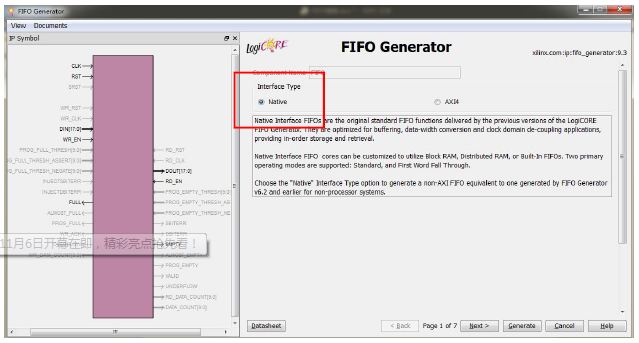

 在这步中，由于现在做的不是soc工程，选择Native.

Next后，需选择时钟和存储器类型。1，时钟，由FIFO的作用可知大部分都是读写不同步的，这里我们也选择异步模式，即读写的时钟不同。2，存储器类型，这里主要是block RAM和distribute RAM之间的区别。简而言之，block RAM是FPGA中定制的ram资源，而distribute RAM则是由LUT构成的RAM资源。由此区别表明，当FIFO较大时应选择block RAM，当FIFO较小时，选择distribute RAM.另外一个很重要的就是block RAM支持读写不同宽度，而distribute不支持。在这里为了更全面的了解FIFO，选择block RAM以拥有非对称方向速率的特性。

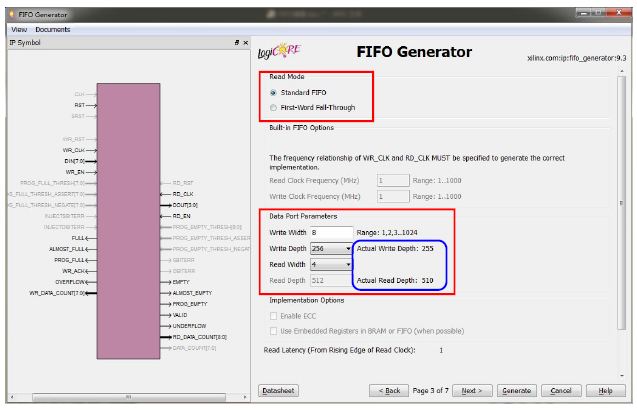

 读模式有两种选择，一般选择标准模式，至于First-Word Fall-Fhrough的含义请查看FIFO手册。写数据宽度定义为8位，写深度定义为256.读宽度定义为4位，而读深度将根据以上几个参数自动计算。但我们需要注意的是，在data port parameters处，有actual write depth和actual read depth,他们都比我们设置的要小，其意义以及原因将在例程中说明。

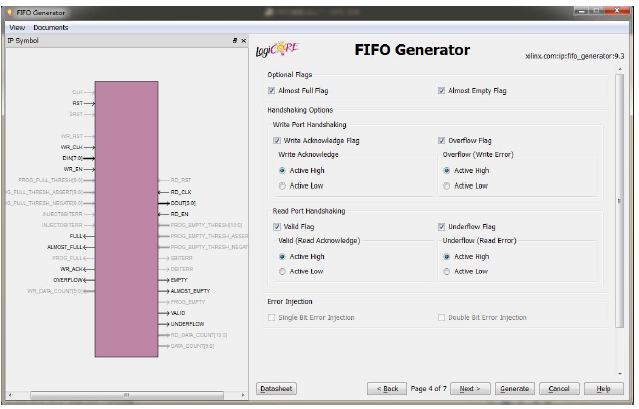

之后便是添加信号，信号越多越难操作，但同时也能让我们更加准确的控制FIFO，这里为了更好的了解FIFO，把所有能选的信号都选上。

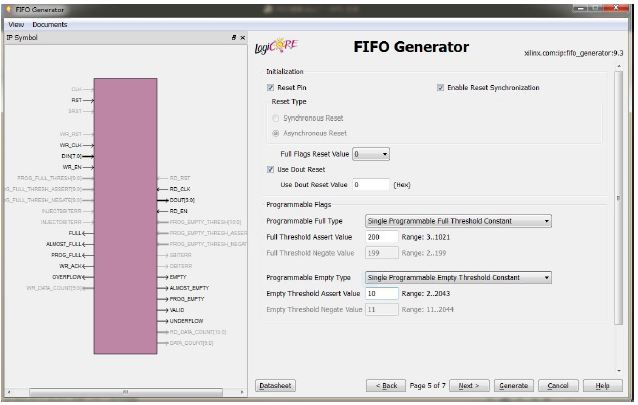

接下来是复位信号以及可编程信号的配置。虽然在block RAM和distribute RAM中，复位信号不是必需的，但根据习惯，还是启用rst端口，且配置成同步复位，即整个FIFO共用一个复位信号，而不是读写不同的复位。至于编程信号，看选项就很容易理解了。配置如图，FIFO中数据达到200时，programmable full有效，数据为10时，programmable empty有效。

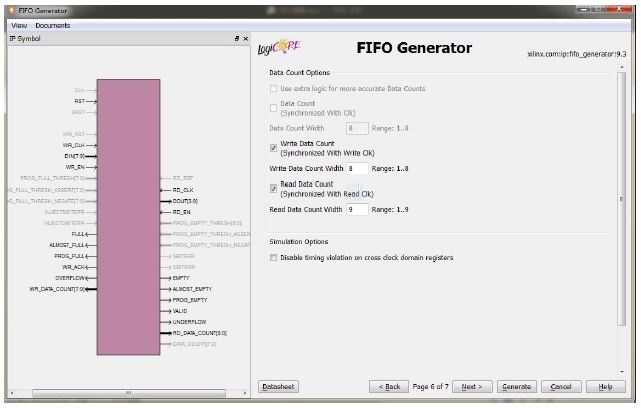

 之后是写计数和读计数，都使之有效，由于写深度是256，读深度是512.因此写计数器的宽度定义为8，读计数器的狂度定义为9.其实不一定计数器一定要比深度大，当计数器计数最大值小于数据深度时，例如数据深度为512，而计数器大小为256，则每两个数据计数器计数一次。

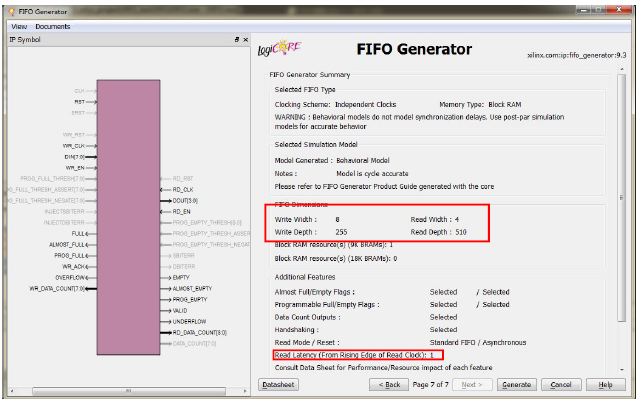

 最后可以看到我们配置的FIFO信息如下（注意几个关键信息），最后生成IP就好了。

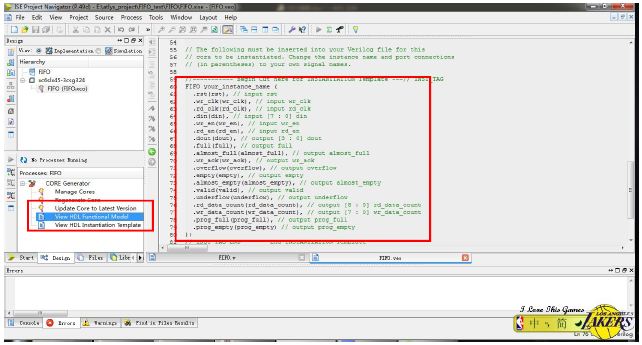

 通过点击View HDL Instantiation Template,我们可以看到所有需要例化的信号，以及格式。

在该FIFO例程中，首先是将1-255写入FIFO中，此时不读取，观察各个信号，然后再从FIFO中读出FIFO中存储的数据，此时不再写入，观察各信号。

代码如下：

module FIFO_top(
	input clk,rst,
	output  wire [3:0] dout
);
	wire clk_50M_wire;
	wire [7:0] din_wire;
	wire valid,wr_ack;
	wire overflow,underflow;
	wire almost_empty,almost_full;
	wire [8:0] rd_data_count;
	wire [7:0] wr_data_count;
	wire prog_full,prog_empty;
	wire wr_en,rd_en;
	wire full,empty;
	///
	//二分频电路
	//100M为读时钟，50M为写时钟
	reg clk_50M;
	assign clk_50M_wire = clk_50M ;

	always @(posedge clk or posedge rst)
		begin
			if (rst)
				clk_50M<=0;
			else
				clk_50M<=~clk_50M;
		end


	reg [2:0] cnt;
	//非满时写，且满后就不再写了，即便之后数据被读取导致非满
	assign wr_en =(full==0 && rd_en==0 && cnt==5)?1:0 ;
	//写时不读取，写完再读取
	assign rd_en = (empty==0 && wr_en==0)?1:0 ;

	reg [7:0] din;
	assign din_wire = din ;

	always @(posedge clk_50M or posedge rst)
		begin
			if (rst)
				begin
					din<=1;
				end
			else
				begin
					if(wr_en)
						din<=din+1;
					else
						din<=din;
				end
		end

	always @ (posedge clk_50M or posedge rst)
		if(rst)
			cnt<=0;
		else
			begin
				if(cnt==3'd5)
					cnt<=cnt;
				else
					cnt<=cnt+1;
			end

	FIFO FIFO (
	.rst(rst), // input rst
	.wr_clk(clk_50M_wire), // input wr_clk 50M
	.rd_clk(clk), // input rd_cFIFOlk 100M
	.din(din_wire), // input [7 : 0] din
	.wr_en(wr_en), // input wr_en
	.rd_en(rd_en), // input rd_en
	.dout(dout), // output [3 : 0] dout
	.full(full), // output full
	.almost_full(almost_full), // output almost_full
	.wr_ack(wr_ack), // output wr_ack
	.overflow(overflow), // output overflow
	.empty(empty), // output empty
	.almost_empty(almost_empty), // output almost_empty
	.valid(valid), // output valid
	.underflow(underflow), // output underflow
	.rd_data_count(rd_data_count), // output [8 : 0] rd_data_count
	.wr_data_count(wr_data_count), // output [7 : 0] wr_data_count
	.prog_full(prog_full), // output prog_full 200
	.prog_empty(prog_empty) // output prog_empty 10
	);
endmodule

仿真代码如下：

`timescale 1ns / 1ps

module vtf_FIFO_test;

    // Inputs
    reg clk;
    reg rstin_n;

    // Outputs
    wire [3:0] dout;

    // Instantiate the Unit Under Test (UUT)
    FIFO_test uut (
        .clk(clk),
        .rstin_n(rstin_n),
        .dout(dout)
    );

    initial begin
        // Initialize Inputs
        clk = 0;
        rstin_n = 0;

        // Wait 100 ns for global reset to finish
        #1000;
        rstin_n = 1;
        // Add stimulus here
    end

	always #10 clk = ~clk;

endmodule

1，复位信号rst: 由结果可知，其为高电平有效，且复位后其他信号的初始值是可以在产生FIFO中配置的，之前配置为0；很重要的一点是，复位后的几个写周期内（2,3个周期）是无法进行写操作的，所以在本例程中，复位一段时间后再拉高wr_en以确保首先写入的是1.

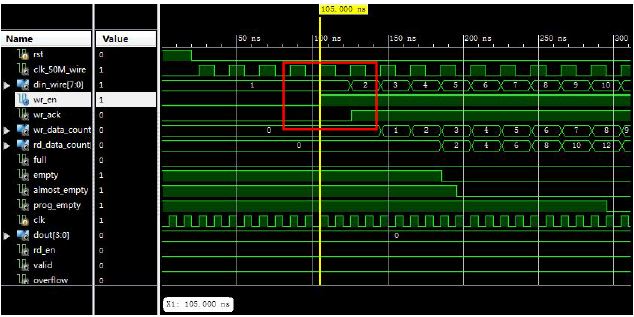

2，写使能信号wr_en与写响应信号wr_ack:关于该信号，很重要的一点是，写入的值是wr_en拉高时的值；还是说当wr_en拉高后，下一周期才能进行写操作？如果是前者，由波形所示，写入的第一个值应该是1；如果是后者，写入的应该是2。这就需要根据读取的第一个值来判断了。而经查看，读取的第一个值为1，也就是说，只要wr_en拉高，立马就进行写操作。

从下图还能明白wr_ack的工作模式，即写入成功时，wr_ack将在下一周期拉高。也就是说，wr_ack反映的是上一周期的写操作。

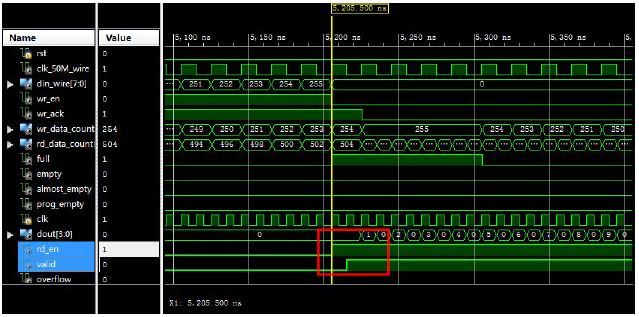

3，读使能信号rd_en与读响应信号valid:在读操作中，第一个读取的数据应该是0，第二个是1（原因之后解释）。由波形可知，当rd_en有效的那个上升沿，并没有进行读操作，而是在下一个周期才真正读取了数据，同时valid被拉高，这是与写操作所不同的地方。

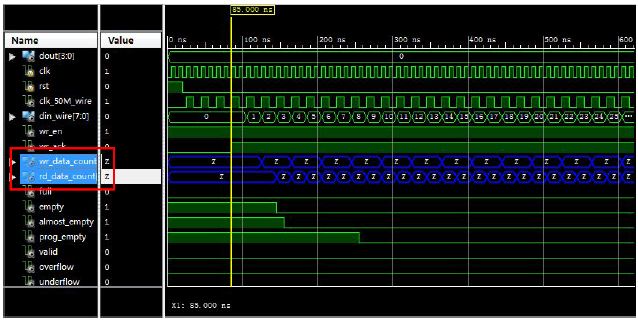

4，写计数wr_data_count和rd_data_count:因为写数据会有256个，读数据会有512个，一旦count的大小不够，count从一开始就会失效，成为高阻态，所以应该给wr_data_count设置成8位，rd_data_count设置成9位。当把wr_data_count设置成7位，rd_data_count设置成8位时，结果见图。

正常设置时，即wr_data_count设置成8位，rd_data_count设置成9位。

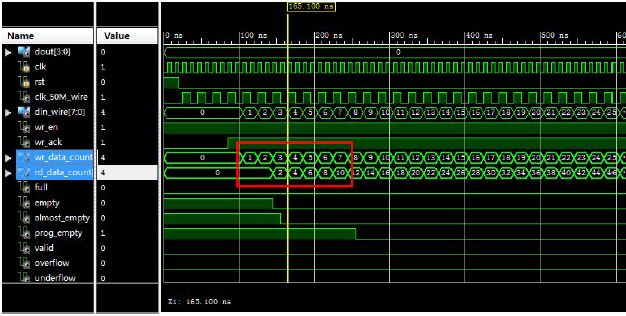

在写的过程中，可以看到，wr_data_count正常计数，每次加一，但是其值滞后2个周期。而由于读操作是每次4位，写操作是每次8位，即每次写操作都意味着需要读两次才能读出数据，所以每次写操作，rd_data_count都是加2。

在读过程中，rd_data_count是每次减1。同理，wr_data_count则是每2次读操作才减1。

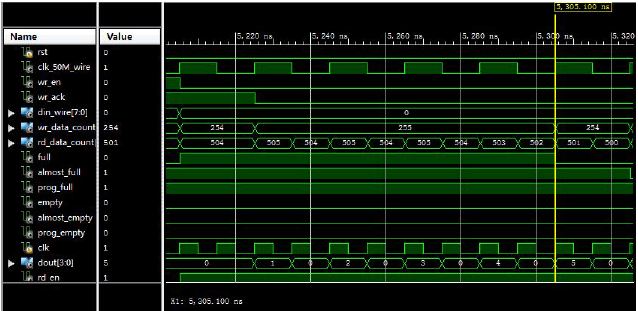

对于这两个信号，也有不太正常的地方。如下图，当进行了读操作的时候，wr_data_count依旧保持在255不变，rd_data_count则在505和504之间切换，且其最大值不是预期的510.

可能的原因在于wr_data_count是属于写时钟域的，读操作进行后需要一段时间才能反映到写时钟域的各个参数，这在之后的empty等信号也可以得出类似结论。

至于rd_data_count应该是受读操作以及full或者wr_data_count等信号的共同影响，导致其在505和504之间不停变换。

官方文档也提到说，wr_data_count以及rd_data_count是大概的，不是非常准确。

5，prog_full;almost_full;full：Prog_full在之前的设置中是200，该值是根据wr_data_count判定的，即当wr_data_count为200时，prog_full置一。但是由于wr_data_count滞后2个周期，所以真正写入到FIFO中的值应该有202个了。

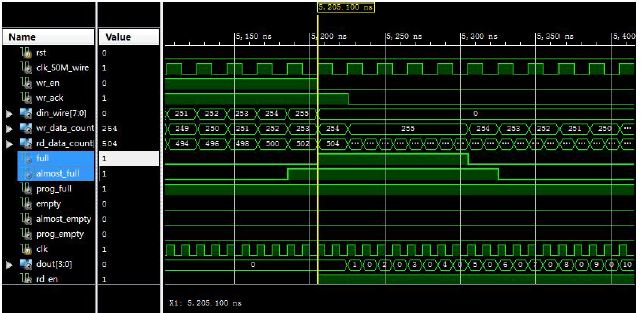

full以及almost_full由图可知，在数据数满足要求后的下一个周期被拉高。而且当读操作进行后，这两个信号并不是立刻被拉低，和之前所提到的一样，这两个信号属于写时钟域，读操作反映到这两个信号上需要一定的时间

6，prog_empty;almost_empty;empty:

Prog_empty之前设置的是10，由波形图知，其信号还是比较准确的。

Almost_empty以及empty则提早了一个周期被拉高

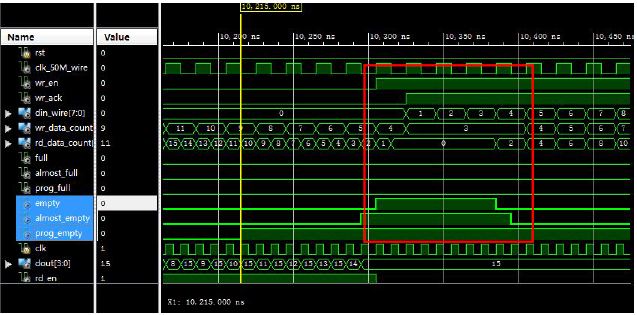

也可以看到，当写操作进行时，empty等信号也不是立刻变低的，其原因也应该是属于不同时钟域。

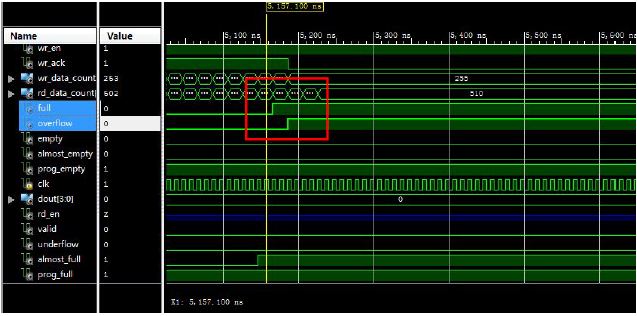

7，underflow;overflow: 改动程序，使写信号一直有效，可以看到当full变高后的下一周期因为继续进行写操作，使得overflow也被拉高。

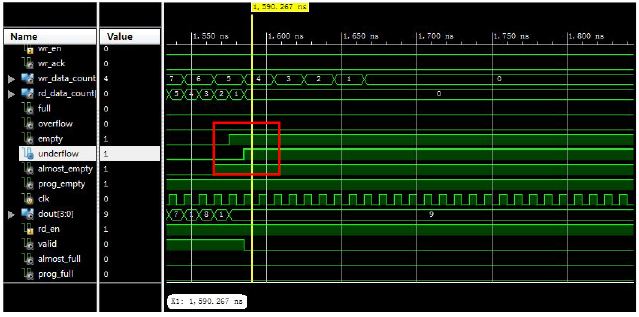

再改动程序，写操作一段时间后，读信号一直有效。可以看到当empty有效后，继续读操作，underflow将在下一周期被拉高。

8，关于FIFO实际读写深度的问题：在之前的设置中可以看到，我们原本设置的写深度是256，读深度是512；但是边上显示的实际读写深度分别是255,510.从结果中我们也可以看到：当写到255时（数据是1~255），full被拉高。读数据以及读数据深度是根据写数据和写深度来的，自然也就是510了。也就是说实际写深度会比设置的小1，这是在工程中需要注意的地方。

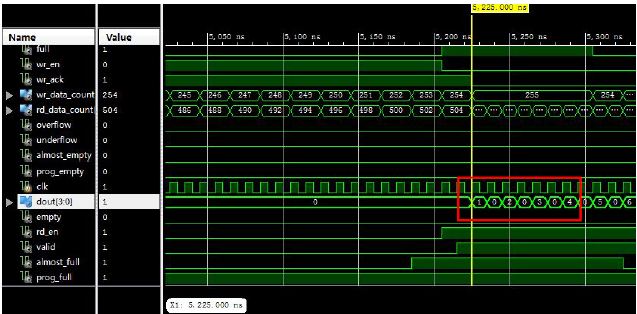

9，关于读写不对称的问题：所谓的读写不对称，即读写的位大小以及读写速率不一样。在本例程中，写入的数据是8位的，而读出的数据是4位的。那么读操作的时候是怎么样一个读出法呢？在写操作中，我们是顺序写入1~255的。通过观察读数据可知，读出的数据为：0,1,0,2,0,3……这就说明当读写非对称时，是先读取数据的高位的。

10，关于FIFO的深度计算问题：在很多笔试面试中，都会问的FIFO的深度计算问题。因此，了解这方面也是很有必要的。

网上有很多关于这方面的公式，在此就不做讨论了。其实很简单，只要先计算单位时间内读写数据量的差值，然后乘以持续时间，就是FIFO的最小深度了。但是这里还需要注意几点：

1，背靠背问题，假设写数据100个wr_clk内写入80个数据，这时就需要考虑最坏的情况，就是前20个时钟不写入，接着80个时钟写入，再后来的80个时钟继续写入，最后的20个时钟不写入。这样写入数据最集中的情况就有160个时钟写入160个数据了。

2，需要留有深度裕量，即实际的深度会比设置的小，因此应该多设置点FIFO深度，以避免丢失数据。
