主要分析老师上课的代码，并完成学生实验。

一、多路选择器

多个输入，一个输出。set相当于选择开关，INX是输入端，out是输出端。

实验要求：做一个4选1的mux，并且进行波形仿真和2选1的mux对比，观察资源消耗的变化

// module  top, 选择器（mux）的代码，
module top(
  IN0       ,   // input 1
  IN1       ,   // input 2
  IN2       ,// input 3
  IN3       ,// input 4
  SEL       ,   // select
  OUT       );  // out data
parameter WL = 16;      // 输入输出数据信号位宽
input [WL-1:0] IN0, IN1,IN2,IN3;// 选择器的4个输入数据信号
input [1:0]SEL;              // 通道选通的控制信号
output[WL-1:0] OUT;     // 选择器的输入数据信号

reg   [WL-1:0] OUT;
// 生成组合逻辑的代码
always @ (IN0 or IN1 or IN2 or IN3 or SEL) begin
  if(SEL==3) // SEL为3 选择输入3
    OUT = IN3;
  else if(SEL==2) // SEL为2 选择输入2
    OUT = IN2;
  else if(SEL==1) // SEL为1 选择输入1
    OUT = IN1;
  else    // SEL为0 选择输入0
    OUT = IN0;
end
endmodule
// endmodule top

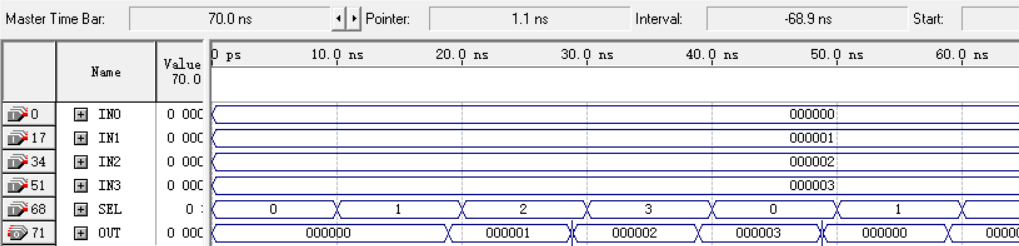

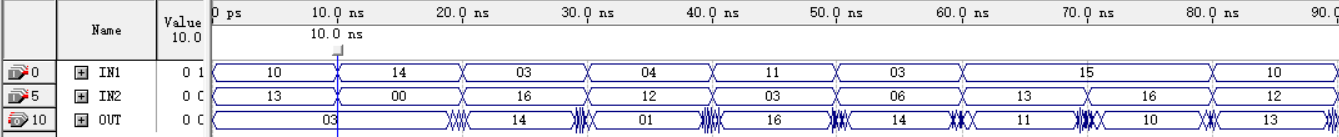

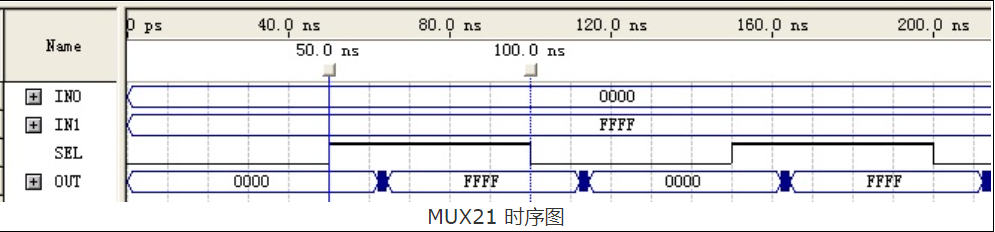

波形仿真

vs 2选1mux 资源消耗更明显

二、交叉开关

多个输入，多个输出。

实验要求：编写一个4X4路交叉开关的RTL，然后编译，看RTL View 比较2x2与4x4之间消耗资源的区别。通过对比资源，你有什么结论？

// module  top, a 4x4 crossbar switch circuit

module top(
  IN0       ,   // input 1
  IN1       ,   // input 2
  IN2       ,
  IN3       ,
  SEL0,SEL1,SEL2,SEL3,SEL4,SEL5,SEL6,SEL7,     // select the output source (2^(INnum-1))
  OUT0      ,   // output data 0
  OUT1      ,    // output data 1
  OUT2     ,
  OUT3);
parameter WL = 16;
input [WL-1:0] IN0, IN1,IN2,IN3;
input SEL0, SEL1,SEL2,SEL3,SEL4,SEL5,SEL6,SEL7;
output[WL-1:0] OUT0, OUT1,OUT2,OUT3;

reg   [WL-1:0] OUT0, OUT1,OUT2,OUT3;
// get the OUT0
always @ (IN0 or IN1 or IN2 or IN3 or SEL0 or SEL1) begin
  if(SEL0)
	if(SEL1)
		OUT0 = IN0;
	else
		OUT0 = IN1;
  else
	if(!SEL1)
		OUT0 = IN2;
	else
		OUT0 = IN3;
end
// get the OUT1
always @ (IN0 or IN1 or IN2 or IN3 or SEL2 or SEL3) begin
  if(SEL2)
	if(SEL3)
		OUT1 = IN0;
	else
		OUT1 = IN1;
  else
	if(!SEL3)
		OUT1 = IN2;
	else
		OUT1 = IN3;
end
// get the OUT2
always @ (IN0 or IN1 or IN2 or IN3 or SEL4 or SEL5) begin
  if(SEL4)
	if(SEL5)
		OUT2 = IN0;
	else
		OUT2 = IN1;
  else
	if(!SEL5)
		OUT2 = IN2;
	else
		OUT2 = IN3;
end
// get the OUT3
always @ (IN0 or IN1 or IN2 or IN3 or SEL6 or SEL7) begin
  if(SEL6)
	if(SEL7)
		OUT3 = IN0;
	else
		OUT3 = IN1;
  else
	if(!SEL6)
		OUT3 = IN2;
	else
		OUT3 = IN3;
end
endmodule
// endmodule top

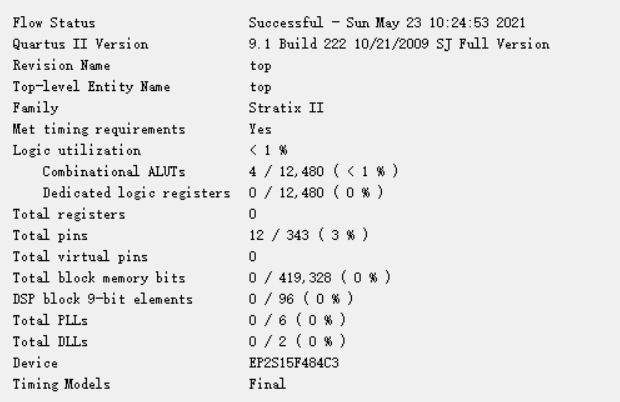

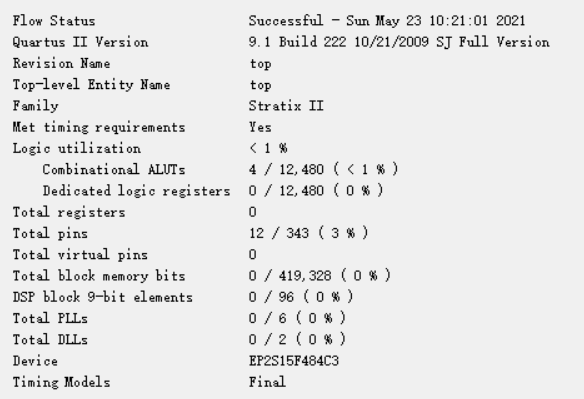

资源消耗对比 2x2 vs 4x4

对比资源消耗发现没有区别（通过查找，发现有如下答案：对比2x2与4x4之间消耗资源，可以发现4x4交叉开关消耗的引脚数是2x2的2倍）

三、优先编码器

多个条件同时成立，则按照优先级高的条件输出

实验要求：编写一个8输入的优先编码器，然后编译，看RTL View

// module top, 8 input priority encoder with zero input check
module top(
  IN        ,   // input
  OUT       );  // output
input [7:0] IN;
output[3:0] OUT;

reg   [3:0] OUT;
// get the OUT
always @ (IN) begin
   if(IN[7])       // 第一优先
     OUT = 4'b0111;
   else if(IN[6])  // 第二优先
     OUT = 4'b0110;
   else if(IN[5])  // 第三优先
     OUT = 4'b0101;
   else if(IN[4])  // 第四优先
     OUT = 4'b0100;
   else if(IN[3])  // 第5优先
     OUT = 4'b0011;
   else if(IN[2])  // 第6优先
     OUT = 4'b0010;
   else if(IN[1])  // 第7优先
     OUT = 4'b0001;
   else if(IN[0])  // 第8优先
     OUT = 4'b0000;
   else            // 什么都没有检测到
     OUT = 4'b1111; // 输出值可自定义，不和上面的输出值混淆即可
end
endmodule

RTL View

四、多路译码器

纯粹的组合逻辑电路
使用case 语句实现，注意，一定要把case的情况写全，或者要加上default

实验内容：编写一个4－16的译码器，编译。和3－8译码器对比资源开销。看RTL View

// module top, 4 input priority encoder with zero input check
module top(
  IN        ,   // input
  OUT       );  // output

input [3:0] IN;
output[7:0] OUT;

reg   [7:0] OUT;
// get the OUT
always @ (IN) begin
  case(IN)
    4'b0000: OUT = 16'b0000_0001;
    4'b0001: OUT = 16'b0000_0010;
    4'b0010: OUT = 16'b0000_0011;
    4'b0011: OUT = 16'b0000_0100;
    4'b0100: OUT = 16'b0000_0101;
    4'b0101: OUT = 16'b0000_0110;
    4'b0110: OUT = 16'b0000_0111;
    4'b0111: OUT = 16'b0000_1000;
    4'b1000: OUT = 16'b0000_1001;
    4'b1001: OUT = 16'b0000_1010;
    4'b1010: OUT = 16'b0000_1011;
    4'b1011: OUT = 16'b0000_1100;
    4'b1100: OUT = 16'b0000_1101;
    4'b1101: OUT = 16'b0000_1110;
    4'b1110: OUT = 16'b0000_1111;
    4'b1111: OUT = 16'b0001_0000;
    //  full case 不需要写default，否则一定要有default
  endcase
end
endmodule

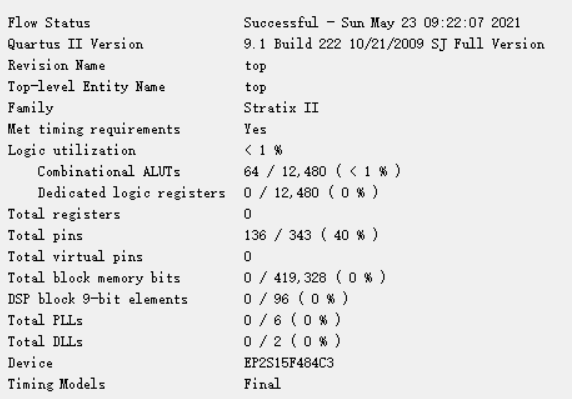

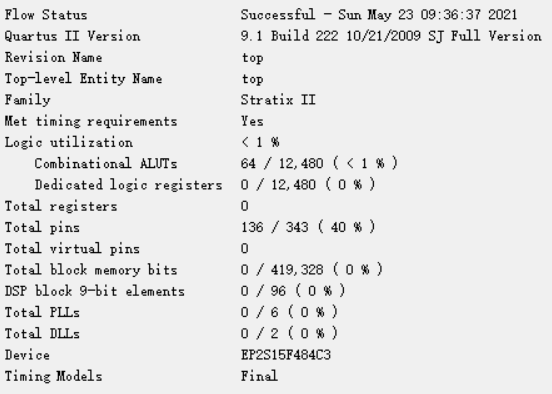

资源消耗：3-8 vs 4-16

输入多了一位，输出多了8位，资源的开销增长多了一倍，因此资源开销与输出位数正相关。

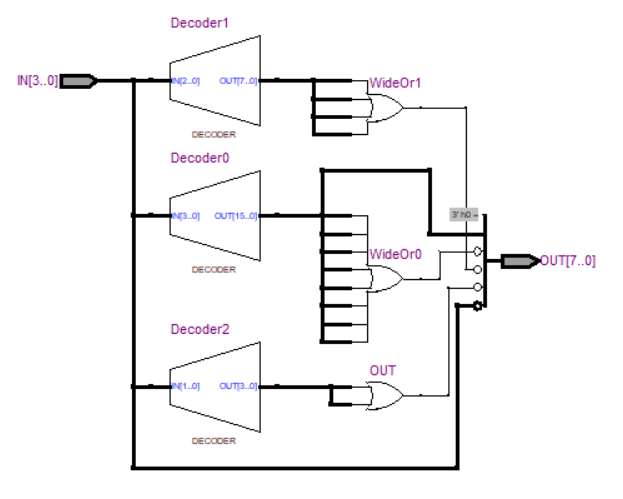

RTL View：

五、加法器

无符号加法器
输入和输出数据都是无符号的整数，常用于计数器累加和计算地址序号

实验要求：（1）把加法器的输出信号改成4比特位宽，编译，波形仿真。观察输出结果，说出输出和输入的对应关系。

module top(
  IN1   ,
  IN2   ,
  OUT   );
input[3:0] IN1, IN2;
output[3:0] OUT;
reg[3:0] OUT;
always@(IN1 or IN2) begin // 生成组合逻辑的always 块
  OUT = IN1 + IN2;
end
endmodule

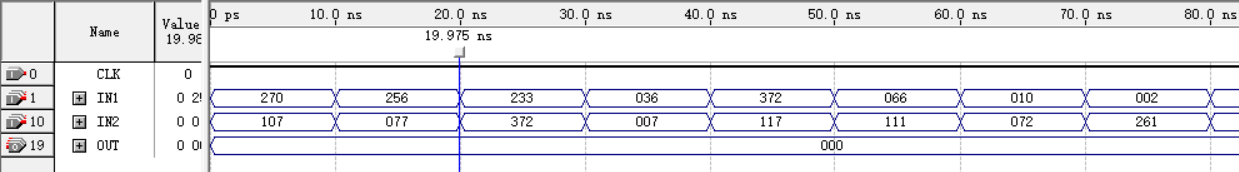

在只更改输出bit位的情况下，4bit最大输出15，若输入数据相加大于Oct17，无法输出正确的数据值，输出值要考虑最高位溢位。

（2）把加法器的输入信号改成8比特位宽，编译，波形仿真。观察加法器的输出延迟，和4比特输入位宽的情况对比，你有什么结论，为什么？

//8bit输入
module top(
  IN1   ,
  IN2   ,
  OUT   );
input[7:0] IN1, IN2;
output[7:0] OUT;
reg[12:0] OUT;
always@(IN1 or IN2) begin // 生成组合逻辑的always 块
  OUT = IN1 + IN2;
end
endmodule

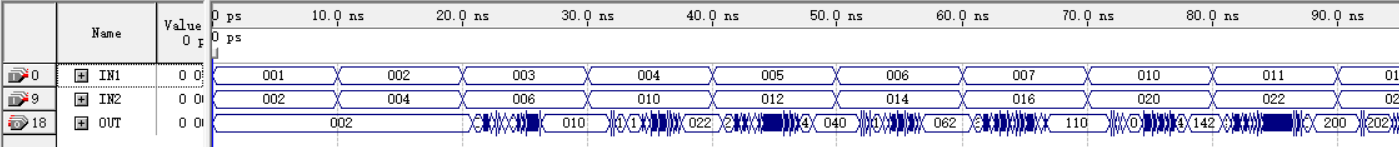

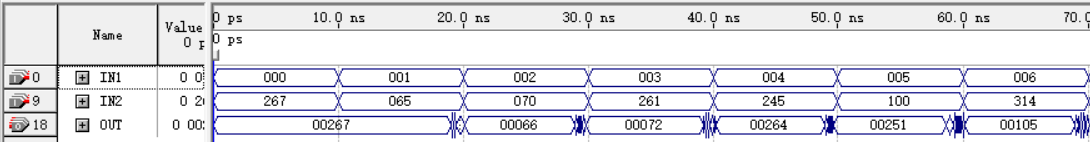

加法器的输出延迟：8bit输入 vs 4bit输入

总体来说，8bit输入延迟大于4bit输入延迟。因为8bit输入涉及的位数更多，每一位的延迟叠加，自然会使延迟更大。

补码加法器
输入和输出数据都是2补码形式的有符号数，常用于数字信号处理电路
EDA工具检测到了"signed"关键字，所以才生成了补码加法器的电路逻辑。

实验要求：（1）把加法器的输出信号改成4比特位宽，编译，波形仿真。观察输出结果，观察输出结果在什么时候是正确的？

//4bit输入补码加法器
module top2(
  IN1   ,
  IN2   ,
  OUT   );
input signed [3:0] IN1, IN2;
output signed [3:0] OUT;
reg signed [3:0] OUT;
always@(IN1 or IN2) begin // 生成组合逻辑的always 块
  OUT = IN1 + IN2;
end
endmodule

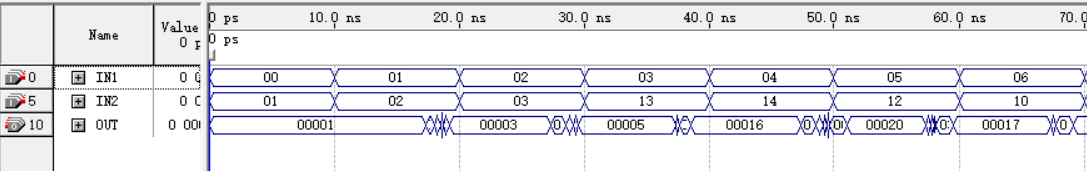

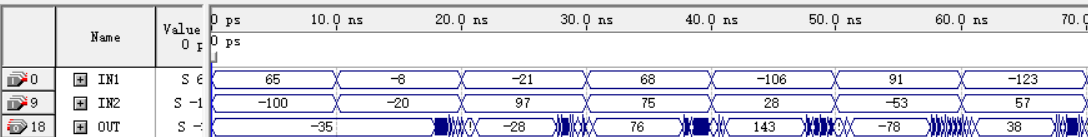

输出最高位为符号位，4bit输出范围为：-7~7，当输出值在该范围内可以得到正确结果，超出该范围无法输出。

（2）把加法器的输入信号改成8比特位宽，编译，波形仿真。观察加法器的输出延迟，和4比特输入位宽的情况对比，你有什么结论，为什么？

//8bit输入补码加法器
module top2(
  IN1   ,
  IN2   ,
  OUT   );
input signed [7:0] IN1, IN2;
output signed [7:0] OUT;
reg signed [12:0] OUT;
always@(IN1 or IN2) begin // 生成组合逻辑的always 块
  OUT = IN1 + IN2;
end
endmodule

加法器的输出延迟：8bit输入 vs 4bit输入

两者延迟差别不大。

带流水线的加法器
纯粹的加法器是一堆组合逻辑门构成的，这些组合逻辑的计算延迟较大，如果加法器电路的前极或后级电路也是一个规模较大的组合逻辑，那么它们会和加法器电路合并成为一个更大的组合逻辑，从而带来更大的组合逻辑计算延迟。
每一个D触发器都有其所容许的最小的建立与保持时间，当两个D触发器之间的组合电路逻辑延迟变得更大的时候，会导致电路只能工作在更低的时钟频率，为了让电路能够工作在更高的时钟频率，需要用D触发器来把大块的组合逻辑分割为小块，这就是流水线技术。（建议自行Google 关键字 D触发器建立与保持时间）

实验要求：（1）不改变流水线的级数，把加法器的输入信号改成8比特位宽，编译，波形仿真，和不带流水线的情况对比一下，你有什么结论？

//8bit输入带流水线的加法器
module top(
  IN1   ,
  IN2   ,
  CLK   ,
  OUT   );
input  [3:0] IN1, IN2;
input CLK;
output  [4:0] OUT;
reg [3:0] in1_d1R, in2_d1R;
reg  [4:0] adder_out, OUT;
always@(posedge CLK) begin // 生成D触发器的always块
  in1_d1R <= IN1;
  in2_d1R <= IN2;
  OUT     <= adder_out;
end
always@(in1_d1R or in2_d1R) begin // 生成组合逻辑的always 块
  adder_out = in1_d1R + in2_d1R;
end
endmodule

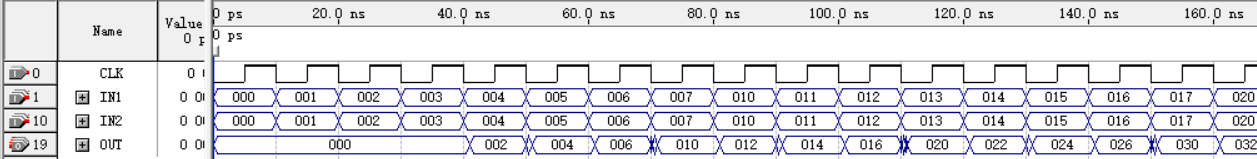

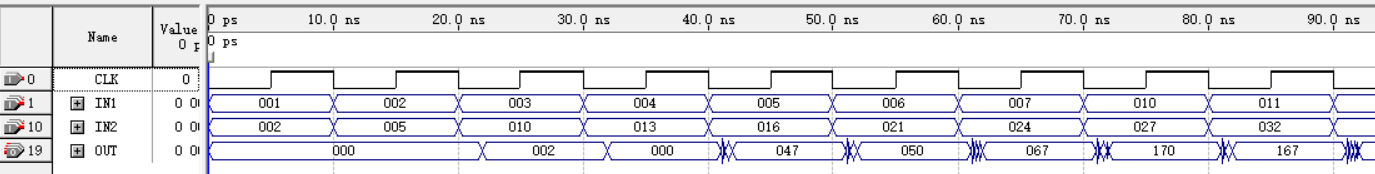

波形仿真：

clk=1/0时，加法器没有启动。

带流水线 vs 不带流水线

带流水线后波形仿真毛刺减少了。

（2）在8比特输入位宽的情况下，在输入上再添加一级流水线，观察编译和仿真的结果，你有什么结论？

//8bit输入带两个流水线的加法器
module top3(
  IN1   ,
  IN2   ,
  CLK   ,
  OUT   );
input  [7:0] IN1, IN2;
input CLK;
output  [8:0] OUT;
reg [7:0] in1_d1R, in2_d1R,in1_d2R, in2_d2R;
reg  [8:0] adder_out, OUT;
always@(posedge CLK) begin // 生成D触发器的always块
  in1_d1R <= IN1;
  in2_d1R <= IN2;
  in1_d2R <= in1_d1R;
  in2_d2R <= in2_d1R;
  OUT     <= adder_out;
end
always@(in1_d1R or in2_d1R) begin // 生成组合逻辑的always 块
  adder_out = in1_d2R + in2_d2R;
end
endmodule

流水线的级数越高，毛刺也随之越短，但输出的时延也会相应的多一个时钟周期。

六、乘法器

乘法器是一种奢侈品会消耗大量的组合电路逻辑资源，一定要慎重使用。
乘法器的代码和加法器类似，有无符号，有符号的乘法器，另外还可以添加流水线。
有时可以用加法来替代乘法，例如 : A*3 = A*2 + A = (A << 1) + A

实验内容：

（1）改变乘法器的输入位宽为8比特，编译，波形仿真，观察信号毛刺的时间长度。

  8bit输入无符号的乘法器  /
module top(
  IN1   ,
  IN2   ,
  OUT   );
 input [7:0] IN1, IN2;
 output [15:0] OUT;
 reg [15:0] OUT;
always@(IN1 or IN2) begin // 生成组合逻辑的always 块
  OUT = IN1 * IN2;
end
endmodule

可以发现信号毛刺很多，延时较长。

（2）选一款没有硬件乘法器的FPGA芯片（例如Cyclone EP1C6）对比8比特的乘法器和加法器两者编译之后的资源开销(Logic Cell的数目）

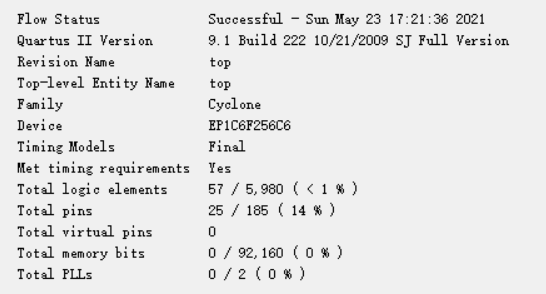

乘法器 vs 加法器

可以发现乘法器的资源开销比加法器大很多。

（3）编写一个输入和输出都有D触发器的流水线乘法器代码，编译后波形仿真，观察组合逻辑延迟和毛刺的时间，和不带流水线的情况下对比。

  输入和输出都有D触发器的流水线乘法器  /
module top(
  IN1   ,
  IN2   ,
  CLK   ,
  OUT   );
input  [7:0] IN1, IN2;
input CLK;
output  [8:0] OUT;
reg [7:0] in1_d1R, in2_d1R;
reg  [8:0] adder_out, OUT;
always@(posedge CLK) begin // 生成D触发器的always块
  in1_d1R <= IN1;
  in2_d1R <= IN2;
  OUT     <= adder_out;
end
always@(in1_d1R or in2_d1R) begin // 生成组合逻辑的always 块
  adder_out = in1_d1R * in2_d1R;
end
endmodule

可以发现毛刺缩短。

七、计数器

实验内容：请完成以下设计实验，编译电路并且进行波形仿真。

（1）设计一个最简单的计数器，只有一个CLK输入和一个OVerflow输出，当计数到最大值的时钟周期CLK输出1

 最简单的计数器代码  /

module top(
  CLK   , // 时钟，上升沿有效
  CNTVAL,
  OV  );// 计数溢出信号，计数值为最大值时该信号为1

input CLK;
output [2:0] CNTVAL;
output OV;

reg [2:0] CNTVAL, cnt_next;
reg OV;
// 电路编译参数，最大计数值
parameter CNT_MAX_VAL = 7;

always @ (posedge CLK ) begin
	CNTVAL <= CNTVAL + 1;
end

// 组合逻辑，生成OV
always @ (CNTVAL) begin
  if(CNTVAL == CNT_MAX_VAL)
    OV = 1;
  else
    OV = 0;
end

endmodule

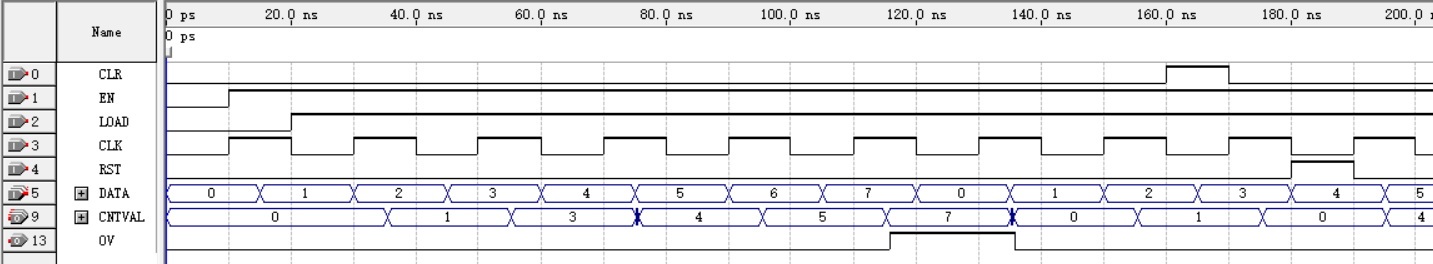

（2）设计复杂的计数器，和本例相似，带有多种信号，其中同步清零CLR的优先级最高，使能EN次之，LOAD最低。

 计数器代码  同步清零CLR的优先级最高，使能EN次之，LOAD最低  /

module top(
  RST   , // 异步复位， 高有效
  CLK   , // 时钟，上升沿有效
  EN    , // 输入的计数使能，高有效
  CLR   , // 输入的清零信号，高有效
  LOAD  , // 输入的数据加载使能信号，高有效
  DATA  , // 输入的加载数据信号
  CNTVAL, // 输出的计数值信号
  OV    );// 计数溢出信号，计数值为最大值时该信号为1

input RST   , CLK   , EN    , CLR   , LOAD  ;
input [3:0] DATA ;
output [3:0] CNTVAL;
output OV;

reg [3:0] CNTVAL, cnt_next;
reg OV;
// 电路编译参数，最大计数值
parameter CNT_MAX_VAL = 9;

// 组合逻辑，生成cnt_next
// 同步清零CLR的优先级最高，使能EN次之，LOAD最低
always @(EN or CLR or LOAD or DATA or CNTVAL) begin
  if(CLR)
	cnt_next = 0;
  else if(EN)
	if(LOAD)
		cnt_next = DATA;
    else if(CNTVAL < CNT_MAX_VAL)
        cnt_next = CNTVAL + 1'b1;
    else
        cnt_next = 0;
  else
	cnt_next = CNTVAL;
end

// 时序逻辑 更新下一时钟周期的计数值
// CNTVAL 会被编译为D触发器
always @ (posedge CLK or posedge RST) begin
  if(RST)
    CNTVAL <= 0;
  else
    CNTVAL <= cnt_next;
end

// 组合逻辑，生成OV
always @ (CNTVAL) begin
  if(CNTVAL == CNT_MAX_VAL)
    OV = 1;
  else
    OV = 0;
end

endmodule

八、状态机

有限状态机（Finite State Machine）同样是数字电路设计中非常常用的模块，其在EDA设计中的地位等同于C语言中的If－else语句。

实验要求：设计一个用于识别2进制序列“1011”的状态机

基本要求：电路每个时钟周期输入1比特数据，当捕获到1011的时钟周期，电路输出1，否则输出0；

使用序列101011010作为输出的测试序列

扩展要求：给你的电路添加输入使能端口，只有输入使能EN为1的时钟周期，才从输入的数据端口向内部获取1比特序列数据。

  状态机代码  /
module top(
  CLK       ,   // clock
  RST       ,   // reset
  EN        ,
  IN        ,
  TINOUT    );  // output 1 tin cola

input  CLK       ;
input  RST       ;
input  EN,IN  ;
output TINOUT    ;

parameter ST_0_CENT = 0;
parameter ST_1_CENT = 1;
parameter ST_2_CENT = 2;
parameter ST_3_CENT = 3;
parameter ST_4_CENT = 4;

reg [4-2:0]stateR       ;
reg [4-2:0]next_state   ;
reg        TINOUT       ;

// calc next state
always @ (IN or stateR or EN) begin
  if(EN)begin
  case (stateR)
    ST_0_CENT :begin if(IN) next_state = ST_1_CENT ; else next_state = ST_0_CENT; end
    ST_1_CENT :begin if(!IN) next_state = ST_2_CENT ; else next_state = ST_0_CENT; end
    ST_2_CENT :begin if(IN) next_state = ST_3_CENT ; else next_state = ST_0_CENT; end
    ST_3_CENT :begin if(IN) next_state = ST_4_CENT ; else next_state = ST_0_CENT; end
    ST_4_CENT :begin next_state = ST_0_CENT; end
  endcase
  end
  else
	next_state <= ST_0_CENT;
end

// calc output
always @ (stateR) begin
  if(stateR == ST_4_CENT)
    TINOUT = 1'b1;
  else
    TINOUT = 1'b0;
end

// state DFF
always @ (posedge CLK or posedge RST)begin
  if(RST)
    stateR <= ST_0_CENT;
  else
    stateR <= next_state;
end

endmodule

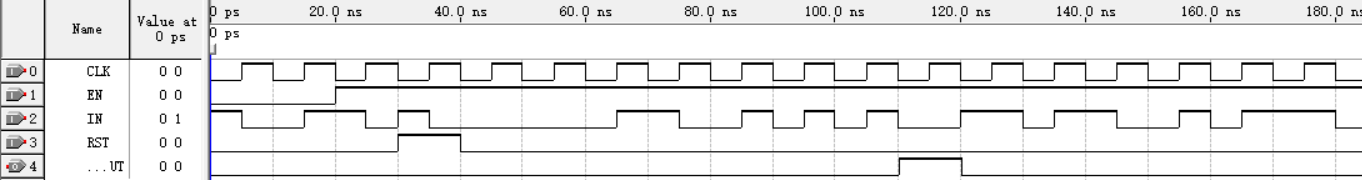

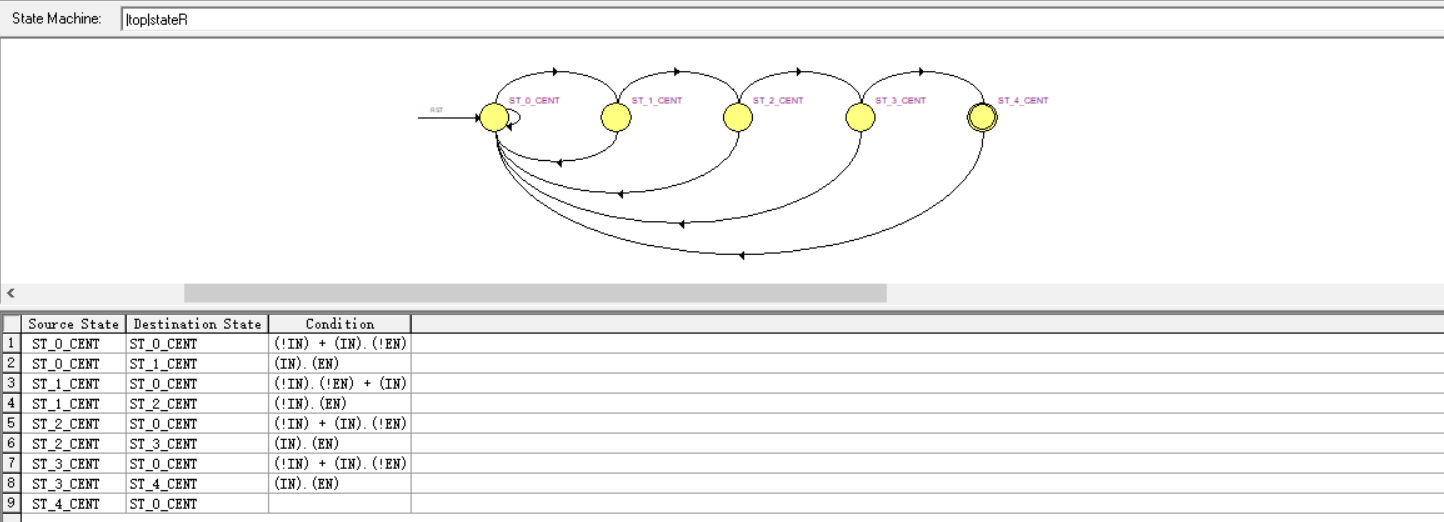

Quartus中，编译代码之后，可以在Tools－Netlist Viewers－State Machine Viewer 里面看到你写的状态机的状态转移图和表达式

九、移位寄存器

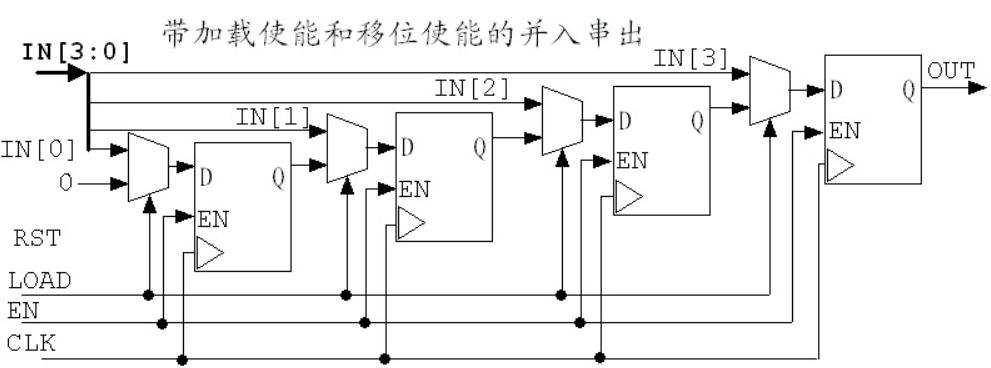

实验要求：设计一个如本节“电路描述”部分的“带加载使能和移位使能的并入串出”的移位寄存器，电路的RTL结构图如“电路描述”部分的RTL结构图所示。

 带加载使能和移位使能的并入串出寄存器  /
module top(
  RST   ,   // 异步复位， 高有效
  CLK   ,   // 时钟，上升沿有效
  EN    ,   // 输入数据串行移位使能
  LOAD  ,   //输入数据加载使能
  IN    ,   // 输入串行数据
  OUT   );  // 并行输出数据

input RST, CLK, EN, LOAD;
input [3:0]IN;
output OUT;
reg [3:0] shift_R;
reg OUT;

// shift_R 会被编译为D触发器
always @ (posedge CLK or posedge RST or posedge LOAD) begin
  if(RST) 				//如果复位信号有效
    shift_R[3:0] <= 0;  //4个D触发器数据全部清零
  else begin
	  if(LOAD) begin   //如果复位信号无效，加载使能有效
		shift_R[3:0] <= IN[3:0]; //4位输入信号全部送到D触发器中
	  end
	  else begin
		if(EN) begin   //如果复位信号无效，加载使能无效，移位使能有效
				shift_R[3:1] <= shift_R[2:0];
				shift_R[0]   <= 0;
				OUT =  shift_R[3];

		end
		else begin // 使能无效保持不动
		  shift_R[3:0] <= shift_R[3:0];
		end
    end
  end
end // end always
endmodule
