1、首先

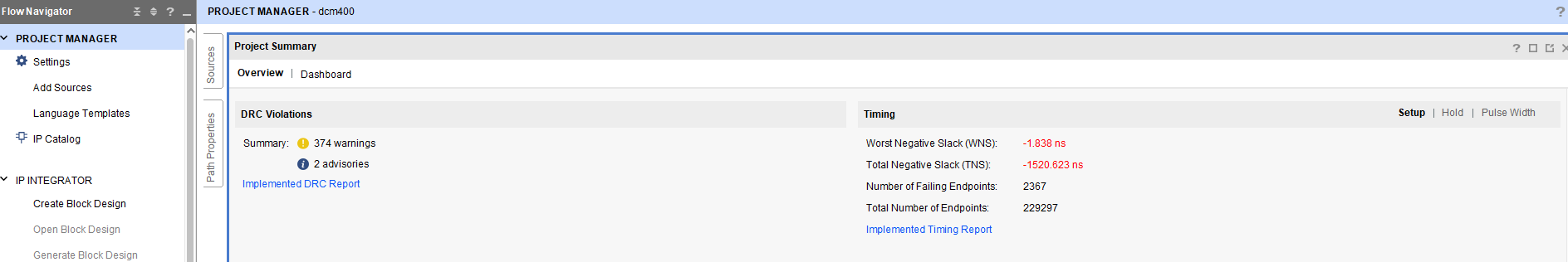

在工程编译完，产生bit文件后，由PRJ Summary可以简单看到时序情况。像下图中出现“最差路径”延时达到1ns以上，一般这种情况是由跨时钟域信号引起的。

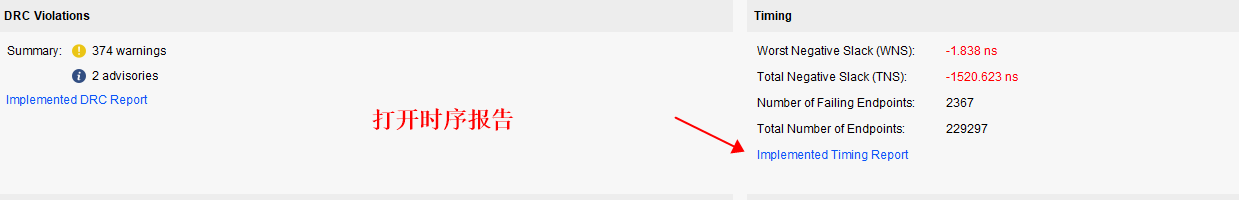

2、打开时序报告
进一步分析
3、异步时钟域处理

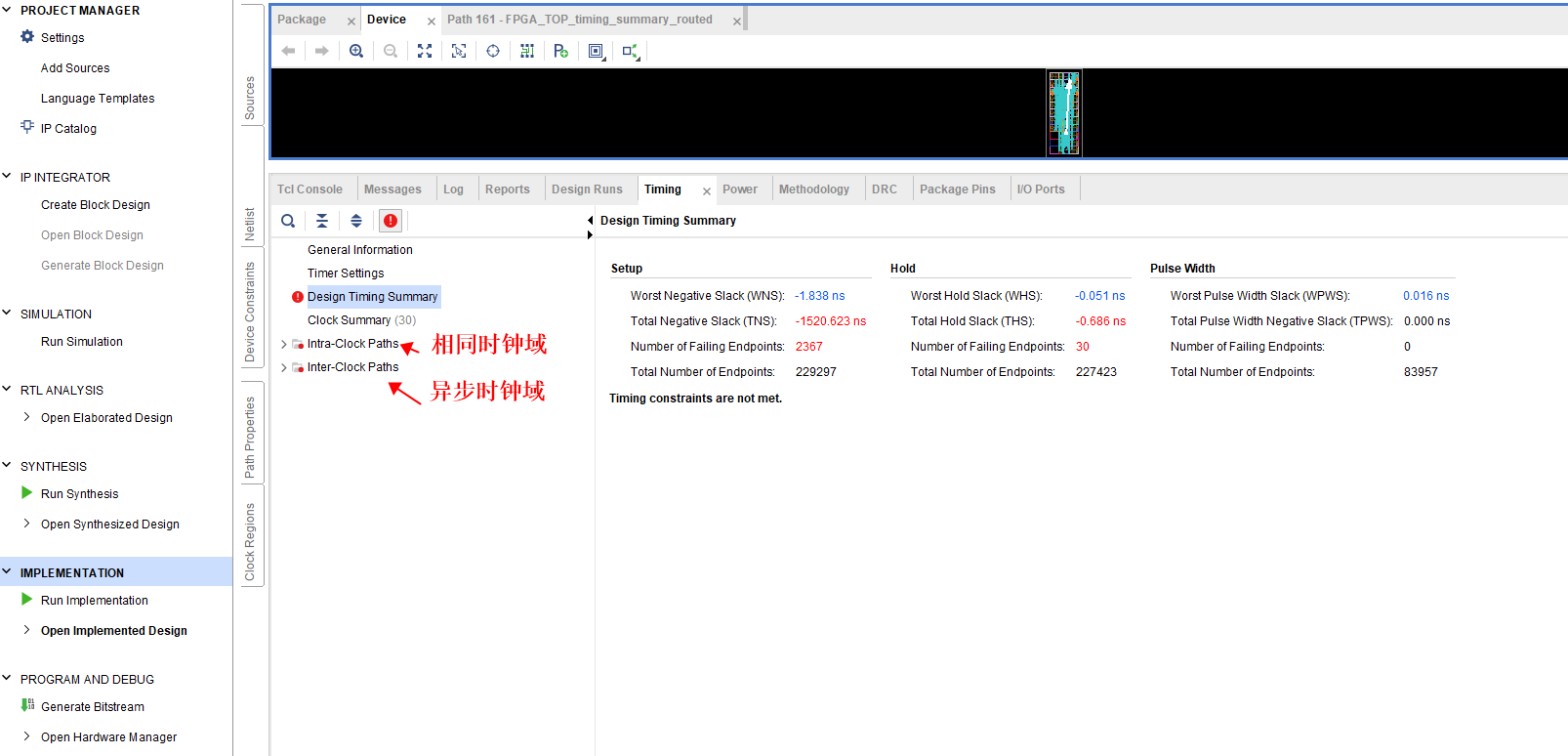

打开时序报告后，一般分成两类时序问题：相同时域内的时序问题、跨时钟域的时序问题。
如下图所示。

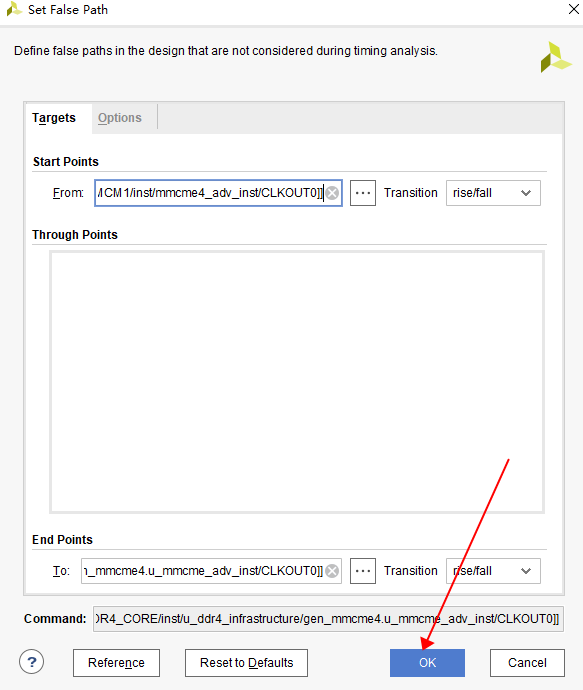

针对跨时钟域的时序问题，如果代码中作了信号的跨时钟域处理、或者是快时钟域的寄存器信号总线回读的情况，可以将该类时序路径设为 "false path"。过程如下图所示。
如果相关信号没有作跨时钟域处理，则需要在代码中作跨时钟域处理。
4、同一时钟域时序问题处理

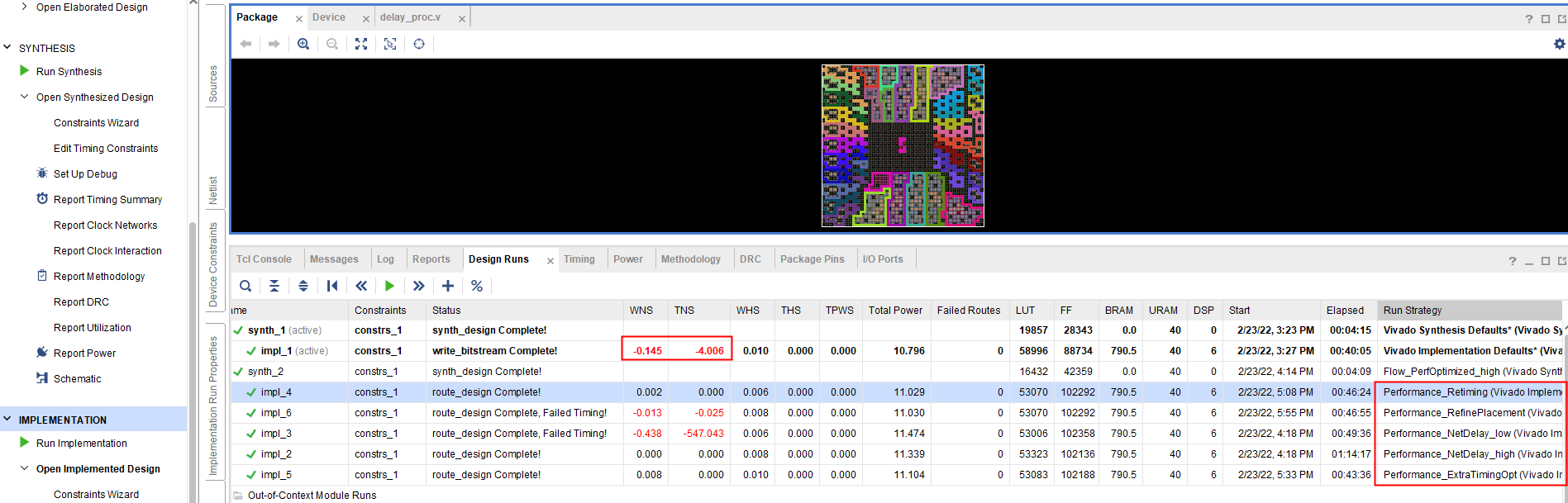

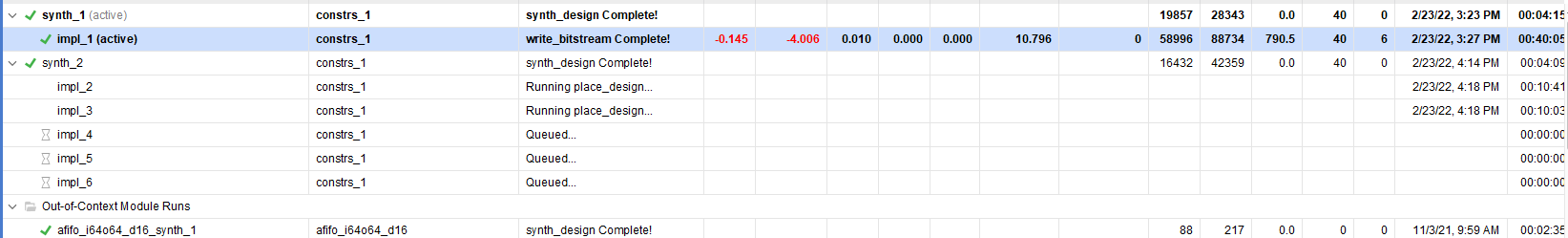

首先，如故时序延迟不是很大，可以尝试多个不同的综合布线策略，看看能否有时序通过的版本。如下图所示。
如果时序延迟比较大，需要针对具体时序路径具体分析。
一般方法：
1、若是大位宽的计数器相关路径，在不影响功能的情况下，可以尝试将计数器位宽降低，再次编译看看能否解决该路径的时序问题；
2、
5、综合策略
Make Active：当存在多个综合结果的时候，手动激活一个结果generate bit。
OPEN RUN ： 打开当前综合布线结果
Launch Runs：启动综合布线

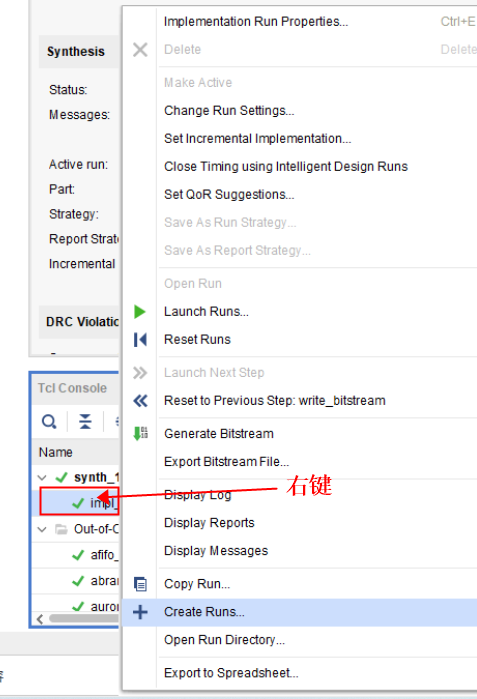

Create Runs：允许在该工程中创建多个综合布线进程，如下图所示。
