示波器参数说明

以泰克的示波器MSO54举例说明,标称参数为：2GHZ 6.25GS/s

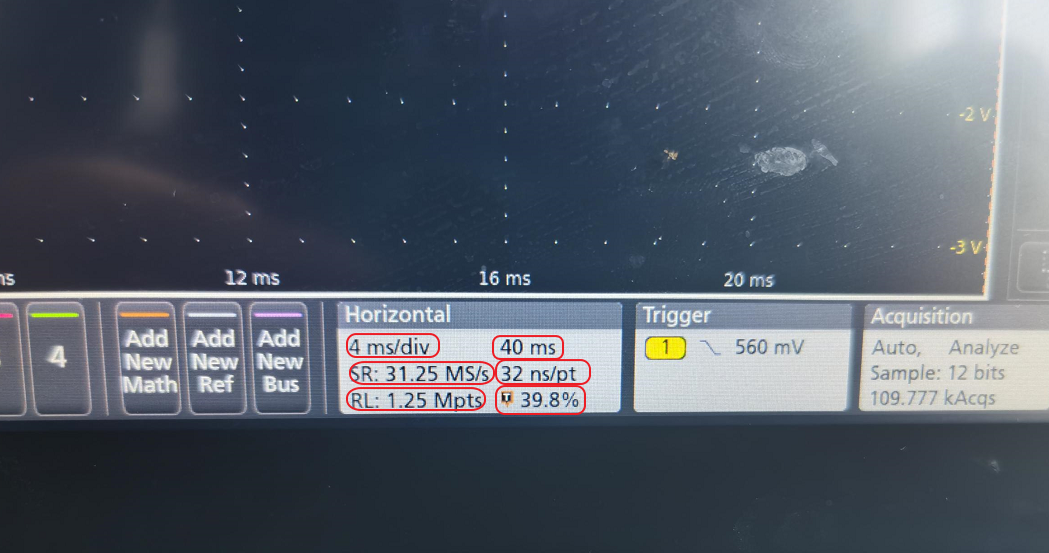

4ms/div ：示波器水平轴上每格的时间宽度为4ms；
40ms :示波器水平轴上总的时间宽度，4ms/div10div=40ms
SR:21.25MS/s :表示当前示波器的采样率（sampling rate）
32ns/pt: 在当前的采样率下，采样一个点时间为32ns
RL(Record Length):1.25Mpts : 采样存储深度为1.25Mpts pts: points samples
39.8% ： 示波器当前显示时间点与总的存储时间比值，0~100%
RL=40msSR
1. 带宽
在模拟信号系统又叫频宽，是指在固定的时间可传输的资料数量，亦即在传输管道中可以传递数据的能力。通常以每秒传送周期或赫兹(Hz)来表示
2. 采样率----示波器的采样速率**
一般把从连续信号到离散信号的过程叫采样（sampling）， 采样率（sampling rate）就是采样时间间隔。比如，如果示波器的采样率是每秒10G次（10GSa/s），则意味着每100ps进行一次采样。 根据Nyquist采样定理，当对一个最高频率为f的带限信号进行采样时，采样频率SF必须大于f的两倍以上才能确保从采样值完全重构原来的信号。这里，f称为Nyquist频率，2 f为Nyquist采样率。对于正弦波，每个周期至少需要两次以上的采样才能保证数字化后的脉冲序列能较为准确的还原原始波形。如果采样率低于Nyquist采样率则会导致混叠（Aliasing）现象。
3. 存储深度

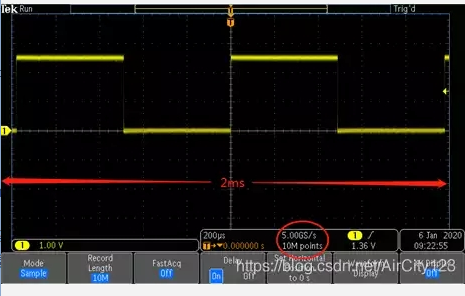

表示示波器单词触发采集点的数量。 存储深度（采样深度）=采样率*时间，例如存储深度10M，采样率5GS/s，单词采集时间最长为：10M/5GS/s=2ms

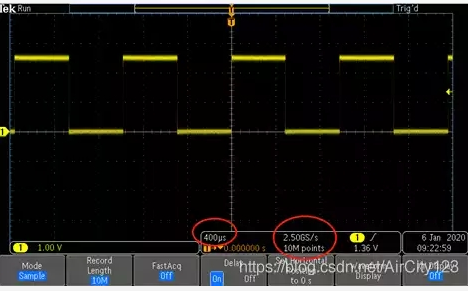

如果时间轴为4ms，表示示波器的采样速率开始下降为2.5GS/s。采样率下降，存储的点数减少，有利于提高波形捕获速率。

4 .采样保持

采样保持电路(采样/保持器)又称为采样保持放大器。当对模拟信号进行A/D转换时，需要一定的转换时间，在这个转换时间内，模拟信号要保持基本不变，这样才能保证转换精度。
