【示波器专题】示波器触发电路原理

86 阅读 0 评论 57 点赞

我是靠谱客的博主饱满小兔子，最近开发中收集的这篇文章主要介绍【示波器专题】示波器触发电路原理，觉得挺不错的，现在分享给大家，希望可以做个参考。

在星球文章：【示波器专题】现代数字示波器的主要组成部分中我们给出了现代数字示波器的结构框图。里面有一重要的部分就是触发电路，在文章中没有进行讲解。因此在这里做一个专题梳理。

对于模拟示波器来说，数字示波器有非常丰富的触发功能。正式因为有这些丰富的触发功能，所以数字示波器成为电子工程师用于电路调试的得力工具。示波器采集的开始、停止等关键的动作都是在触发电路的控制下进行的。因此触发对于用户来说有两个最基本的意义。

1.捕获感兴趣的信号。

2.确定波形的时间零点。

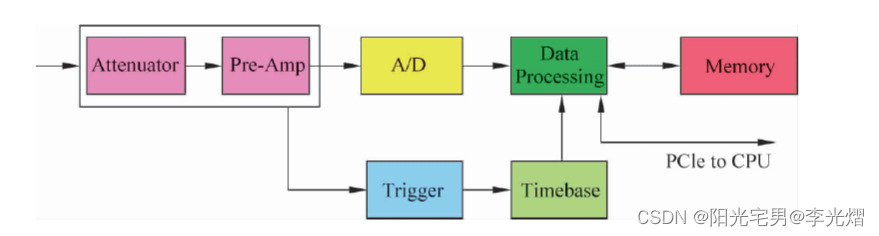

如下图原理框图所示：信号从探头进入示波器后，先经过前置放大器或衰减器，然后分为两路。一路通过高速ADC进行采样和量化，另一路送给触发电路。触发电路实时对输入信号进行监控，并判断是否满足用户事先设置好的触发条件。

触发对于波形的稳定显示非常重要。如果示波器没有触发功能，那么示波器可以采集到的波形的任何一段时间
