CXD301:AD采样及DPSK解调问题

杜老师你好，感谢您百忙之中查看我的邮件。

您的书《数字调制解调技术》中，讲到数字调制解调，仿真数据都是matlab产生的。在实际应用中，前端一般加上ADC对外界数据进行采集，

我按照您书上的思路，完成DPSK调制解调所有编程工作，仿真数据也都正常。现在面临的一个问题是，用ADC采集到的数据，在零点的时候，

有少许波动，幅值很小，造成锁相环误触发，您在实际应用中，ADC这部分做了怎样的处理呢？这个问题已经困扰我好多天了，望杜老师指点

一下。谢谢！

补充说明：

 1. DAC输入已经按照要求，从-5v-+5v，调整到0-2v，用signalTap观察到波形也对；

2. Din是8位DAC采集到的数据，无符号类型，范围从0-255，上图是输入模拟电压为0v时（转换完为1v），输出不稳定，125,126，导致后面锁相环失控。

3. 在给NCO下变频器的数据，已经将DAC采集的din无符号数据转换为有符号补码形式；

现在测试的结果是，在外部输入0v的时候，输出不正常。外部有波形输入，能解调出数据。

A：为解决读者对书中例程进行板载测试的问题，新版图书（Xilinx/VHDL版）增加了板载测试内容，并研发了配套FPGA处理板CXD301。关于COSTAS环及DPSK解调的实例，板载程序能够进行测试。基本流程是FPGA生成DPSK信号，送DAC转换成模拟信号，再转接至ADC采样，再进行同步处理。外部没输入时，DPSK能够解调出数据，这个只是噪声产生随机信号而已，你可以在程序中增加判断锁相环是否锁定的功能，当未锁定时不输出解调数据即可。锁相环是否锁定的原因及电路，书中没有提及，你可以参考其它资料设计电路。

杜勇老师，你好。

关于您的书里面有关DPSK调制解调，有些疑问，还望您帮忙给解答一下。

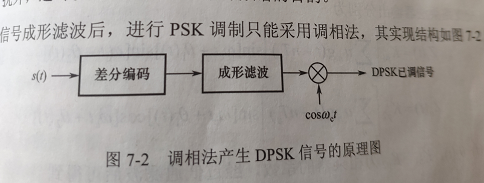

DPSK产生信号，您书本里没有给程序，给了一个原理图。

我自己首先是以NCO直接实现dpsk信号的，代码如下图所示，类似ASK和fsk实现方法，直接判断经过差分编码的输入din，1-相位0,0-相位180.出来的波形很好。

但是和解调对接的时候，误码率特别高，而且di（同相支路输出）波形幅值很小。Signaltap仿真波形如下图。解调的代码用matlab产生的输入，modelsim仿真没有问题。我分析了一下，matlab产生的输入，是按照您给的那个框图产生的，里面有一个成形滤波器，能让输入基带变光滑。

我现在不确定是因为调制的方式导致的解调误码率高，还是因为解调代码里有设置不当的地方。

关于成形滤波器这部分，在您《数字调制解调技术的matlab与fpga实现》一书，第七章DQPSK中，成形滤波直接用在差分编码之后，这是因为是2路，所以输入[1:0],fir最低输入width是2位，如果在dpsk中，差分编码只有1bit的情况下，怎样使用成形滤波器呢？

感谢您百忙中之后，查看我的邮件，望回复。

A：成形滤波器是一定要加上，否则会有很多误码。不加滤波器，发射出的信号在采样后有频谱混叠。如果差分编码只有1比特，你只需将其扩展成2位就可以了，比如0－01；1－11；这样就可以滤波处理了。

祝愉快
