概述

之前看过星座图,前几天又有点迷惑,看了很多资料,就想把心得整理下来,防止再忘。
看到其他帖子里的图都好糊,这里又想着重说一下用IQ实现MPSK和QAM调制的问题,所以把图都动手重新画了一遍。
在这里插入图片描述
共同的规律:一般MPSK/QAM就是IQ平面中有M个点,M = 2^X,即一个符号(点)表示X个bit(将原序列里X位一分割)。
我们先从PSK开始讲起。

PSK

1.PSK是相移键控,分为BPSK、QPSK、8PSK。BPSK即2PSK,QPSK即4PSK。
2.对于MPSK可以认为是把单位圆分成了M个部分。
3.PSK是点都在同一个圆上,呈圆形排列,幅度相同,差别只在于相位。

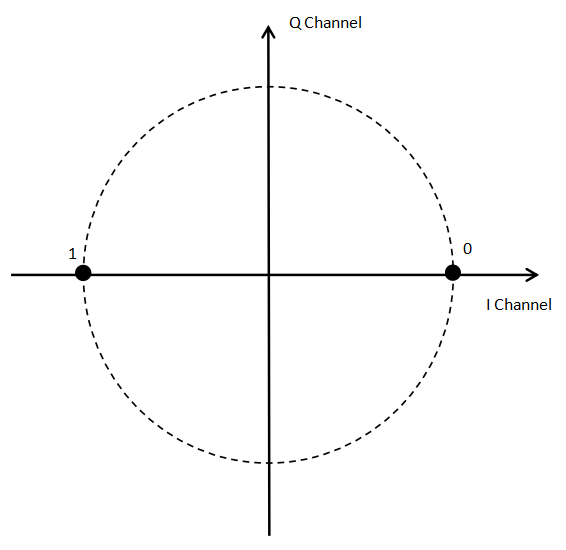

1.1 BPSK

在这里插入图片描述
BPSK是二相相移键控,2=2^1,传输一个符号为传输一个bit的数据,输入信号只有0或1。
此时IQ平面被对称两个点的连线分为两半

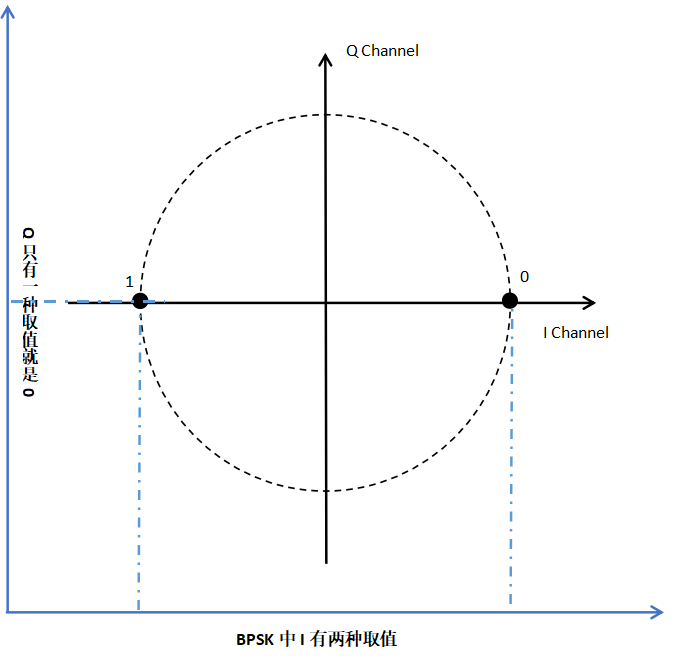

1.2 用IQ调制实现BPSK

在这里插入图片描述
从这个图是把Q轴和I轴都单独拿出来了。从星座图点分别向两个轴做垂线,得到两个轴对应的取值。
可以看出,BPSK中I有两种取值,而Q只有一种取值,就是0。

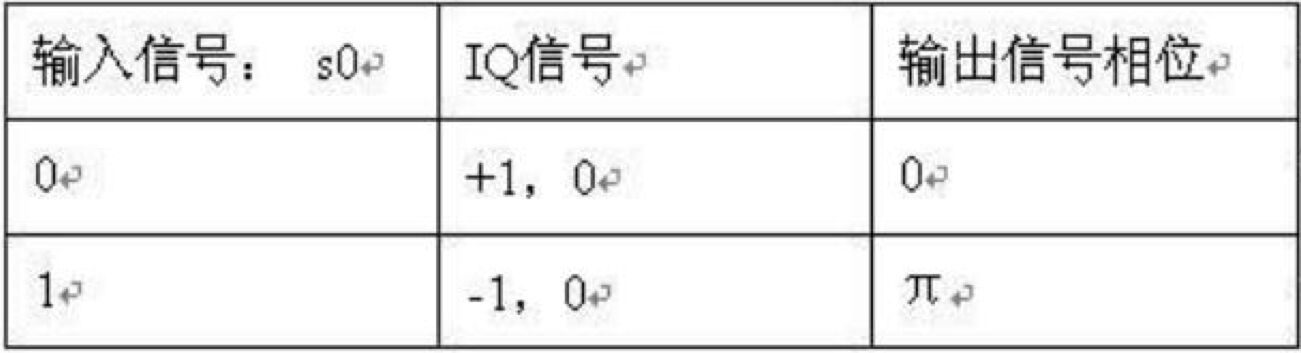

取值表如下:
在这里插入图片描述
注意,这里输入的原始信息只有0和1,是在映射后才有了+1和-1.

2.1QPSK

在这里插入图片描述
QPSK是四相相移键控,4=2^2,传输一个符号为传输2bit的数据。
此时四个点分别两两关于原点对称,将对称点连线,IQ平面被分为4半

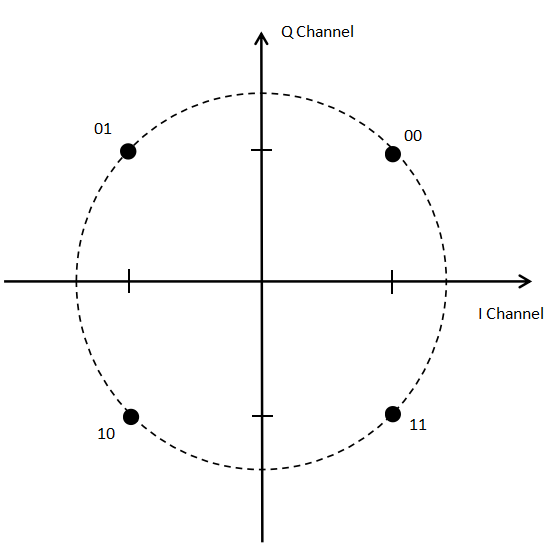

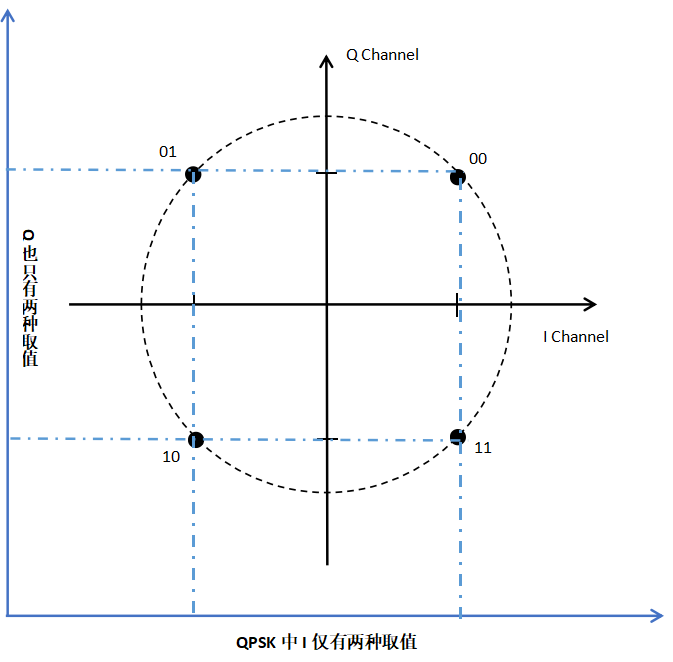

2.2 用IQ调制实现QPSK

在这里插入图片描述
QPSK在用IQ调制实现时,I和Q分别有两个取值,组合出4个点。
看到这里或许会有种错觉,是不是I的取值和Q的取值相乘就可以得到星座图点数。
但8PSK推翻了这种错觉。

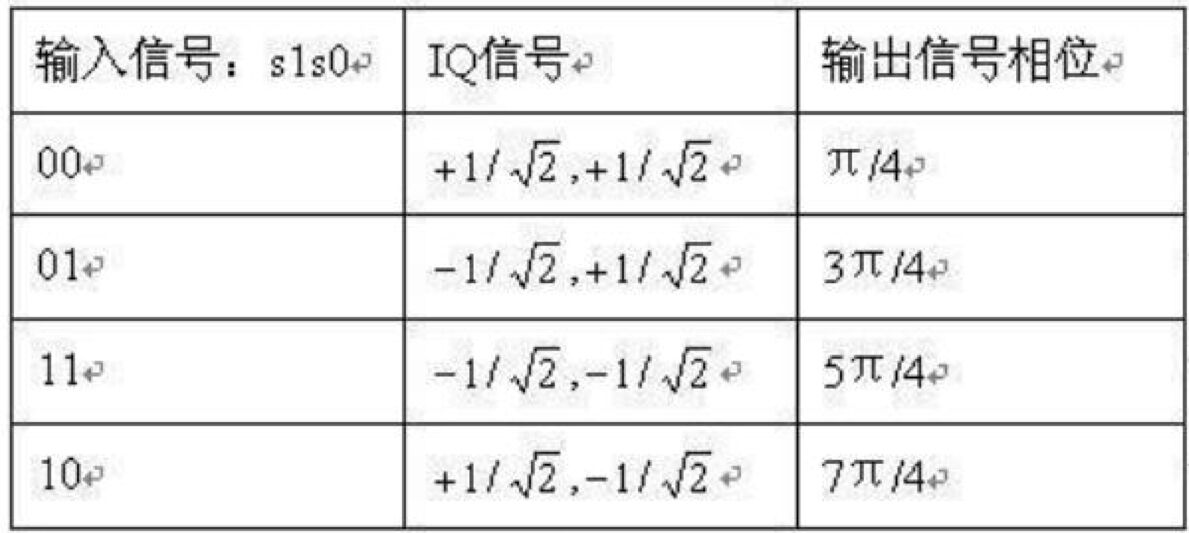

取值表如下:
在这里插入图片描述

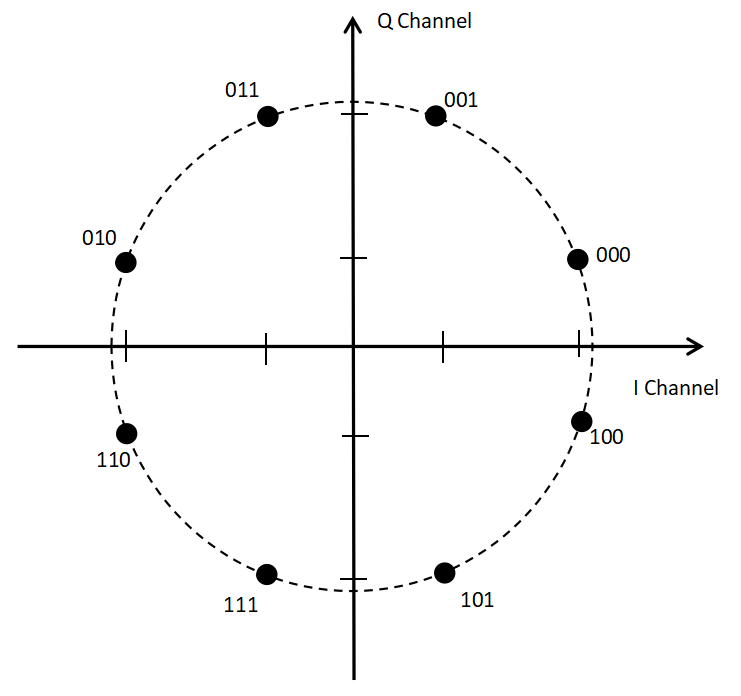

3.1 8PSK

在这里插入图片描述
8PSK是八相相移键控,8=2^3,传输一个符号为传输3bit的数据。
此时八个点分别关于原点有四对对称,将对称点连线,IQ平面被分为8半

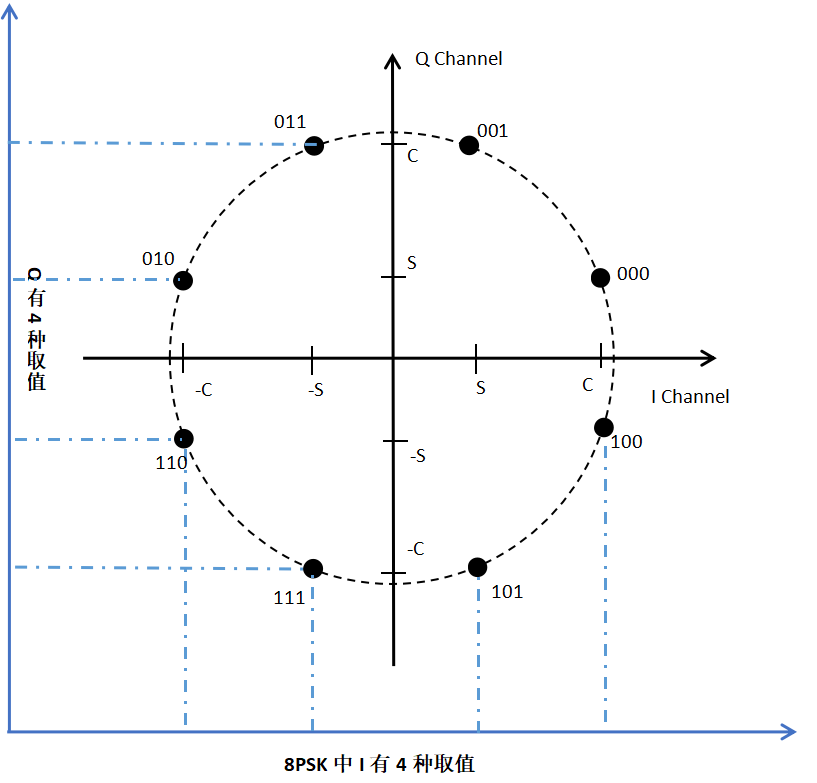

3.12 用IQ调制实现8PSK

在这里插入图片描述
在8PSK中,I和Q都有四种取值,但是组合出8种结果。因为I中不是每一个点都和Q中所有点做了组合。

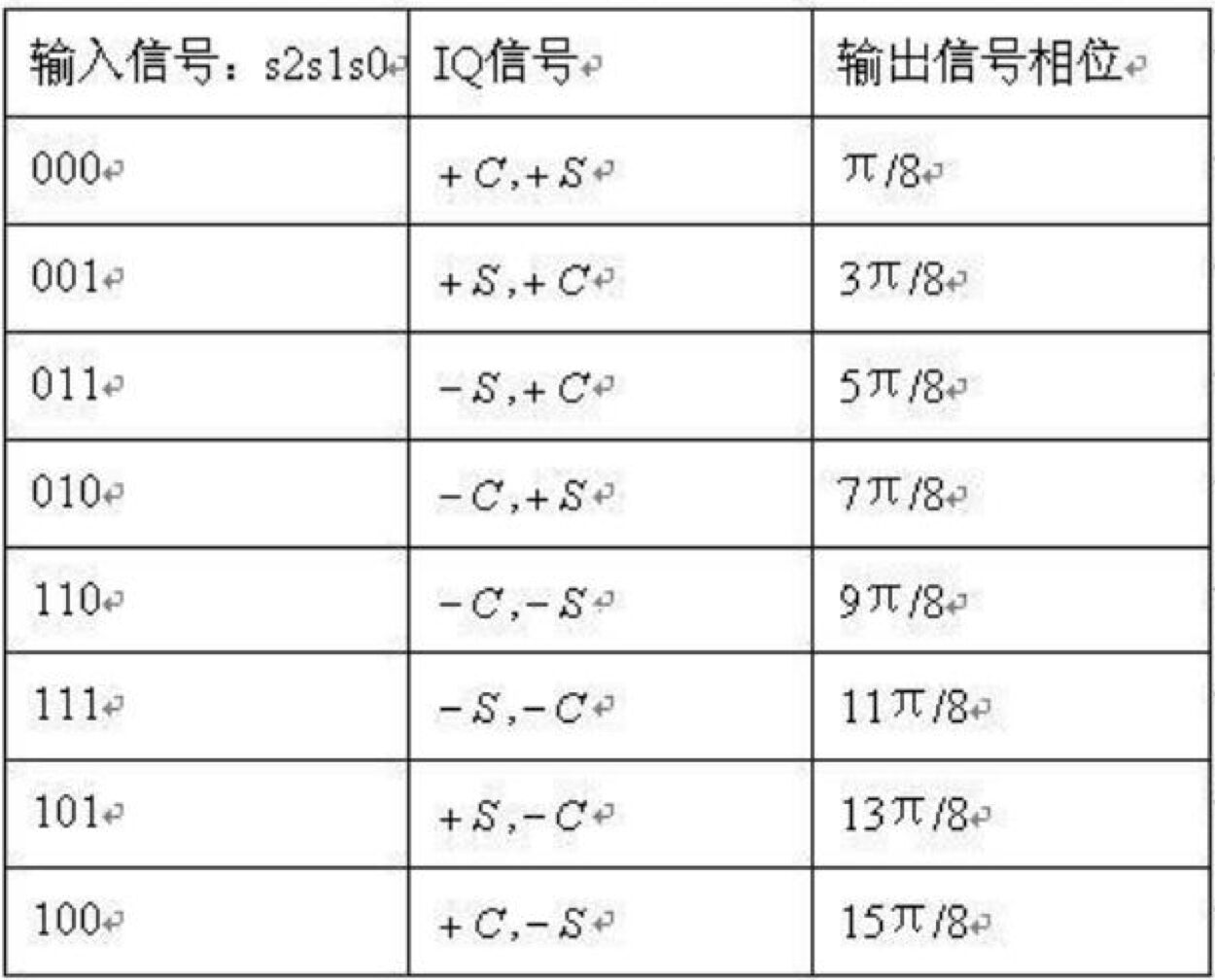

取值表如下:
在这里插入图片描述
目前采用的排列方式是格雷码。
由于从概率角度来说,误判为相邻点的概率要大于误判为相对点的概率。
采用格雷码使每相邻的状态间一般只有一位不同,这样可以减少出错的概率。

QAM

1.QAM比较常见的有16QAM、64QAM。
2.QAM的点不在圆上,呈矩形排列,幅度不相同,相位也不相同。或者说但凡幅度相同的相位必然不同,凡相位相同的幅度必不同。这样就使QAM容纳了更多的点,所以QAM的优点也在于其具有更大的符号率,从而能传输效率就越高。但同时,星座点间距离越近也决定了误码率会增加。

2.1 16QAM

2^4 = 16,16QAM中每个符号代表4个bit。
在这里插入图片描述

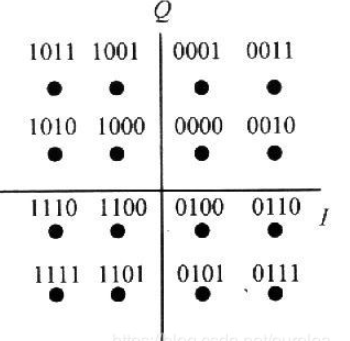

QAM也可以将IQ轴单独拿出来看,用图上这种排列方式举例,最右边的一列I代表从左向右第1和3位分别为0和1,即0x1x,然后再与Q组合得到四个不同的状态。

2.2 64QAM

2^6 = 64,64QAM中每个符号代表6个bit。
在这里插入图片描述
当数据被输入,会被分成两路,一路作为I,一路作为Q。每个符号代表6个bit,则I路占三个bit,Q路有三个bit。将两路组合得出最后的点,也得出最后点代表的6bit序列。
当接收到点时,我们会根据欧氏距离最小来判定其究竟是哪个点,从而得到其代表的二进制序列段。

参考资料:陈爱军《深入浅出通信原理》
