移动通信网络规划：信噪比

一、误码率与信噪比的关系

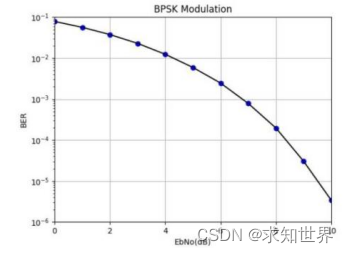

作为网络规划仿真，我们最关心的是链路级仿真的结果。链路级仿真的过程虽然复杂，但结果的表达却十分简单：如图中所示，表示了误码率BER与信噪比（SNR、Eb/No）的关系。

我们关心误码率与信噪比的关系，是因为误码率决定了业务质量，是网络性能的最核心指标。而信噪比是整个链路的灵魂，它为接收机灵敏度和系统负载定标。建立了误码率和信噪比的关系，实际就是将业务质量映射到网络性能，同时为系统级仿真提供了接口。

二、信噪比概述

信噪比，英文名称叫做SNR或S/N，又称为讯噪比。是指一个电子设备或者电子系统中信号与噪声的比例。这里的信号指的是来自设备外部需要通过这台设备进行处理的电子信号。噪声是指在处理过程中设备自行产生的信号，它与输入信号无关，不随原信号的变化而变化。图示中不同的调制方式，随着信噪比的增大，误码率不断减小，业务质量不断提高，所以说信噪比应该越高越好。

信噪比的计量单位是dB。SNR是信号功率与噪声功率之比，在模拟通信中，适合做度量指标，但在数字通信中就不太合适。计算公式如下所示：

其中SNR为S/N的dB形式，计算公式中各个符号代表的意义如下：

Eb：每bit信号能量

No:噪声的功率谱密度

Rb：传信率（每秒传输的bit数）

W:信号带宽

前面我们提到SNR适合做模拟通信度量指标，那什么适合作为数字通信衡量系统性能的指标呢？这就不得不提到Eb/No。

Eb/No是接收机解调门限，又称比特信噪比。其中Eb是信号比特能量，单位：焦耳/比特，No是噪声功率谱密度，单位：瓦特/赫兹。

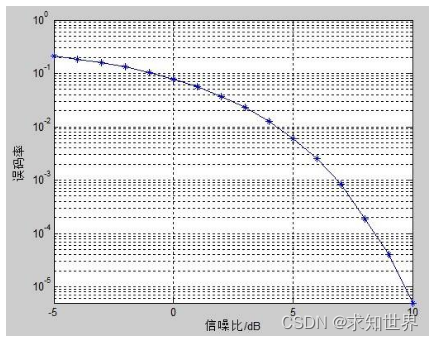

定义为每比特能量除以噪声功率谱密度，也是BER差错性能曲线的横轴，如图所示。

在数字通信系统中，我们经常用Eb/No表示信号与噪声的强弱关系，由于在系统传输中会采用不同的调制技术，而不同的调制技术下频谱效率会不同，如图所示。

频谱效率高的通信系统，传输信息的能力较强，但传输可靠性较差；频谱效率低的通信系统，传输信息的能力较弱，但传输可靠性较高。因此要判定一个通信系统的优劣，必须从频谱效率和可靠性两个方面全面进行比较，即将有效性与可靠性综合起来。

综上所述，SNR和Eb/No是用来表示有用信号和干扰信号的比例，用来衡量信号的有效性；BER是误码率曲线，它是根据具体的信噪比和调制曲线计算而来的，用来衡量信号的可靠性。
