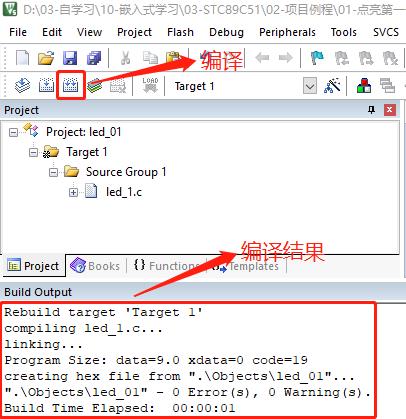

点亮第一个LED灯实验

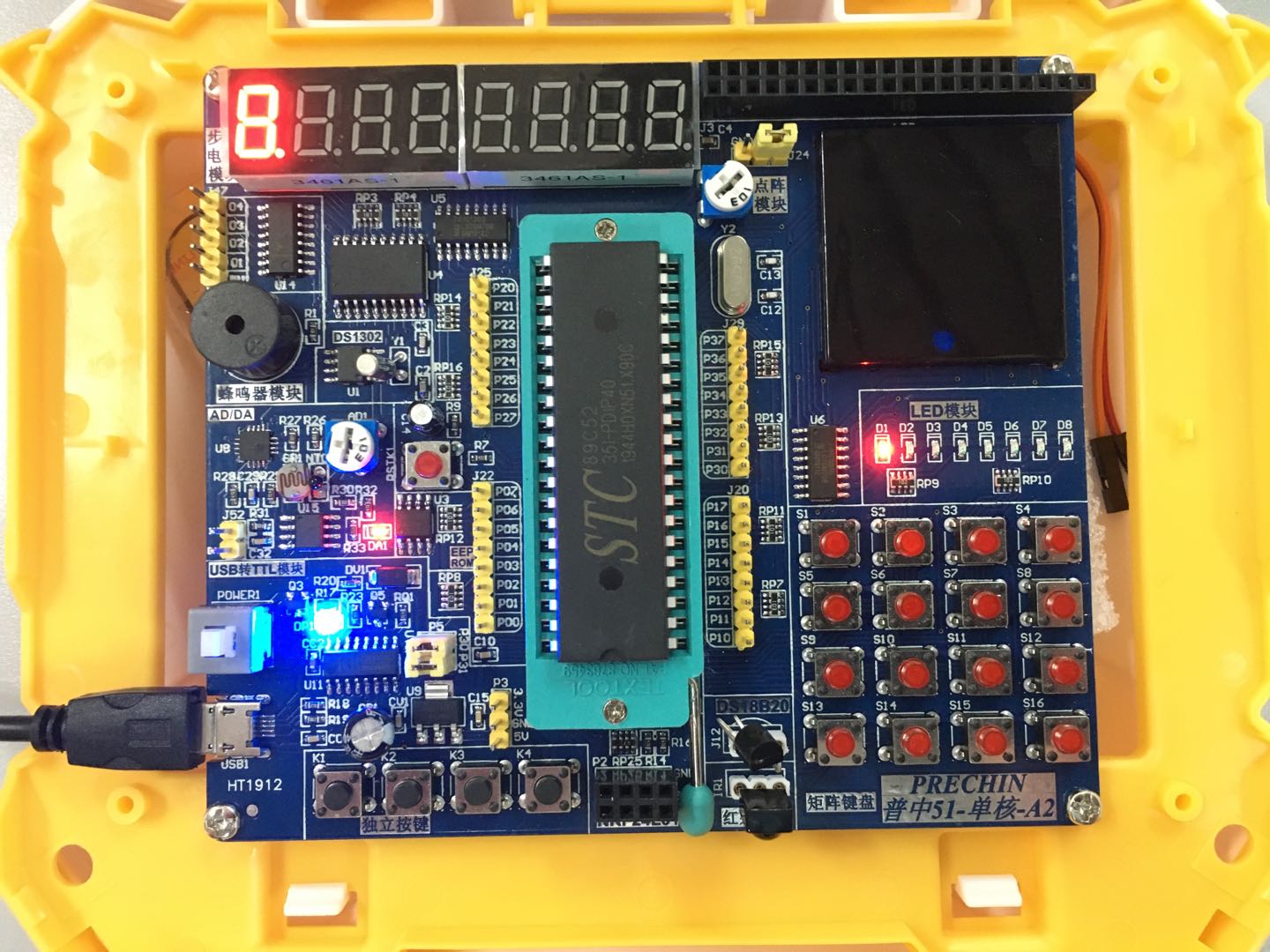

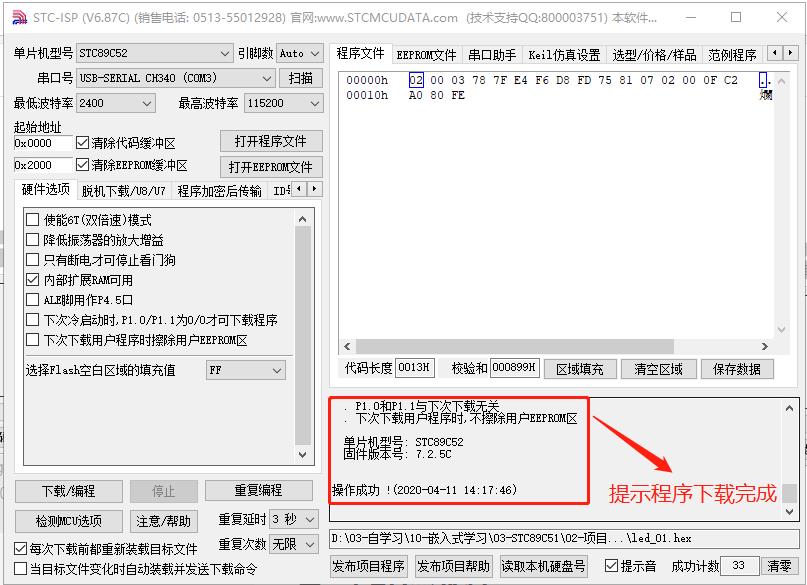

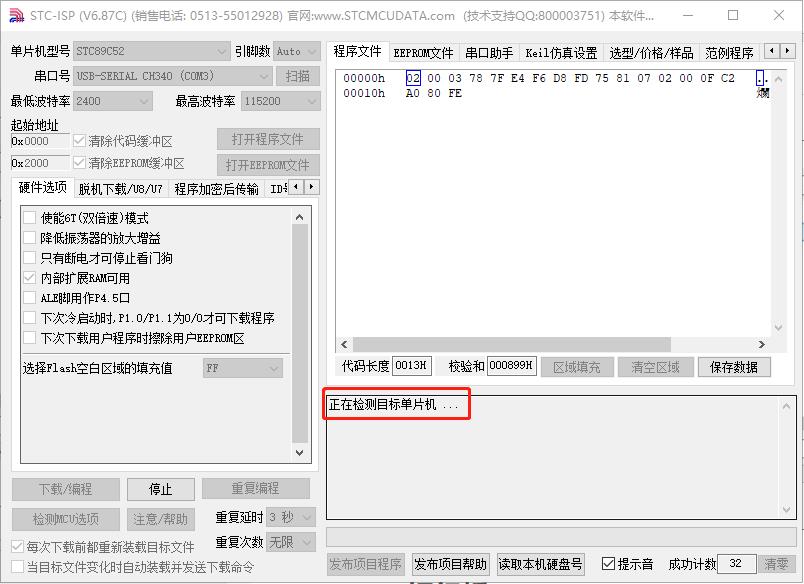

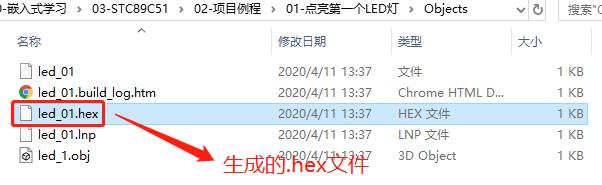

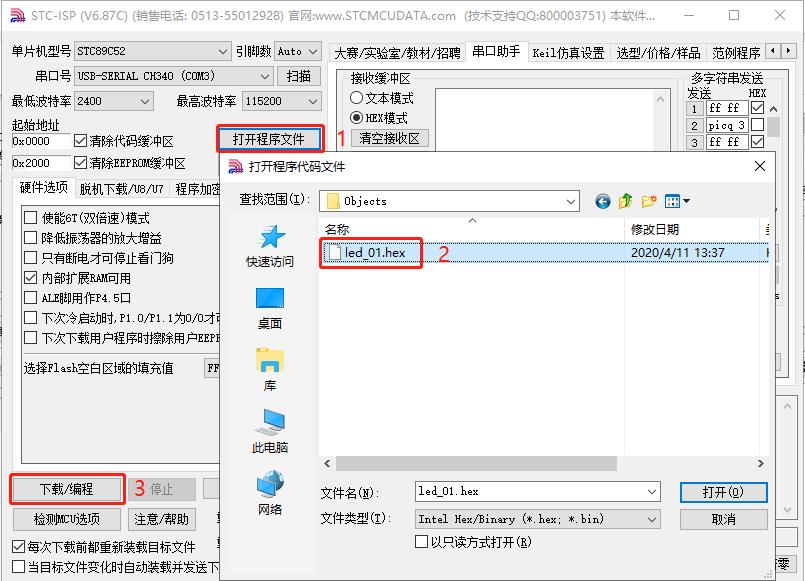

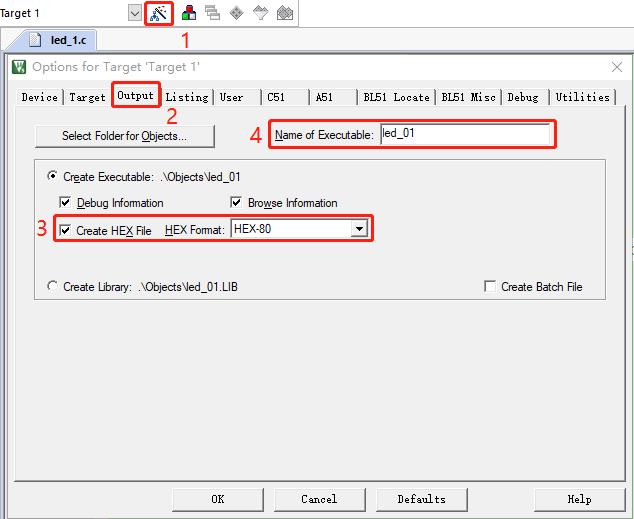

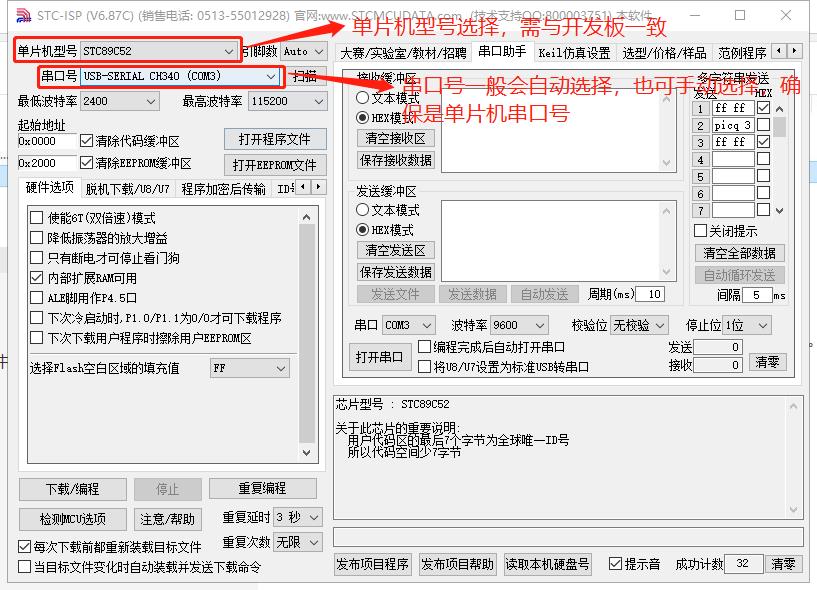

实验现象：下载程序后D1指示灯点亮
日期：2020-04-11
作者：lixs
**********************/
#include <reg52.h>

sbit led=P2^0;//将单片机P2.0端口定义为led

void main()
{
		led=0;//p2.0端口设置为低电平
		while(1);//循环语句

}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
/*********************
LED灯闪烁实验
实验现象：下载程序后D1指示灯闪烁
日期：2020-04-11
作者：lixs
**********************/
#include <reg52.h>
typedef unsigned int uint16;
sbit led=P2^0;//将单片机P2.0端口定义为led
void delay(uint16 x);

void main()
{
		while(1)
		{
				led=0;//p2.1端口设置为低电平，即点亮D1
				delay(50000);//循环50000次，即大约延时500ms
				led=1;//p2.1端口设置为高电平，即熄灭D1
				delay(50000);//循环50000次，即大约延时500ms
		}
}

void delay(uint16 x)//延时函数，当x=1时，大约延时10us
{
		while(x--);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
/*********************

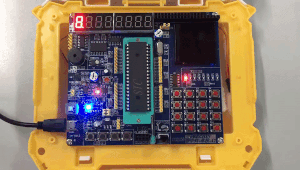

LED流水灯实验
实验现象：下载程序后D1-D8指示灯循环逐个点亮
日期：2020-04-11
作者：lixs
**********************/
#include <reg52.h>
#include <intrins.h>        //左右移函数头文件
#define led P2              //定义P2端口为led，即可用led代替P2端口
typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
uchar8 i;//初始化变量i
void delay(uint16);//声明延时函数


//主函数：实现led灯流水效果（采用<<左移运算符实现）
/*void main()
{
		led=~0x01;
		delay(50000);
		while(1)
		{
			for(i=0;i<8;i++)
			{
					led=~(0x01<<i);//将1左移i位，然后将结果赋值到led中
					delay(50000);//循环50000次，即大约延时500ms
			}
		}
}*/

//主函数：实现led灯流水效果（采用左移函数实现）
void main()
{
		led=~0x01;//0x01取反即为0xFE，也可直接写led=0xFE
		delay(50000);//循环50000次，即大约延时500ms
		while(1)
		{
			for(i=0;i<8;i++)//循环8次，即与D1-D8一一对应
			{
					led=_crol_(led,1);//左移函数，将led的值左移1位，然后将结果赋值到led中
					delay(50000);//循环50000次，即大约延时500ms
			}
		}
}

//延时函数，x=1时，大约延时10us
void delay(uint16 x)
{
		while(x--);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
/*********************
蜂鸣器发声实验
实验现象：下载程序后蜂鸣器模块发声
日期：2020-04-11
作者：lixs
**********************/

#include <reg52.h>
sbit buzzer=P1^5;//将单片机P1.5端口定义为buzzer
typedef unsigned int uint16;//对数据类型进行声明定义
void delay(uint16 x);//声明延时函数

void main()
{
		while(1)
		{
			//通过给P1.5端口赋值方式使蜂鸣器发生
			/*buzzer=0;//将P1.5端口置0，即蜂鸣器端输入低电平
			delay(1000);
			buzzer=1;//将P1.5端口置1，即蜂鸣器端输入高电平
			delay(1000);*/

			//通过取反方式使蜂鸣器发生
			buzzer=~buzzer;//buzzer刚开始是0x01,然后循环取反，即可达到0/1切换的效果
			delay(100);//循环100次，即大约延时1ms
		}

}

void delay(uint16 x)//延时函数，当x=1时，大约延时10us
{
		while(x--);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
/*********************
动态数码管实验
实验现象：下载程序后动态数码管依次显示数字0-7
日期：2020-04-13
作者：lixs
**********************/

#include <reg52.h>
sbit LSA=P2^2;//将单片机P2.2端口定义为LSA
sbit LSB=P2^3;//将单片机P2.3端口定义为LSB
sbit LSC=P2^4;//将单片机P2.4端口定义为LSC
typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
uchar8 code duanxuan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//段选显示0-F的值
void delay(uint16);//声明延时函数
void DigDisplay();//声明数码管显示函数

void main()
{
	//发送位选
	while(1)
	{
		DigDisplay();
	}
}

void DigDisplay()//位选、段选函数，即选择点亮第几个数码管，并显示数字几
{
	uchar8 i;
	for(i=0;i<8;i++)
	{
		switch(i)
		{
			case(0):LSA=1;LSB=1;LSC=1;break;//显示第0位，即点亮LED8，左1
			case(1):LSA=0;LSB=1;LSC=1;break;//显示第1位，即点亮LED7，左2
			case(2):LSA=1;LSB=0;LSC=1;break;//显示第2位，即点亮LED6，左3
			case(3):LSA=0;LSB=0;LSC=1;break;//显示第3位，即点亮LED5，左4
			case(4):LSA=1;LSB=1;LSC=0;break;//显示第4位，即点亮LED4，左5
			case(5):LSA=0;LSB=1;LSC=0;break;//显示第5位，即点亮LED3，左6
			case(6):LSA=1;LSB=0;LSC=0;break;//显示第6位，即点亮LED2，左7
			case(7):LSA=0;LSB=0;LSC=0;break;//显示第7位，即点亮LED1，左8
		}
		P0=duanxuan[i];//发送段选，即选择显示数字几
		delay(100);//延时函数，大约延时1ms
		P0=0x00;//消隐
	}
}

void delay(uint16 x)//延时函数，x=1时大约延时10us
{
	while(x--);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
/*********************
独立按键实验
实验现象：下载程序后按下K1按键可以对D1灯状态取反
日期：2020-04-13
作者：lixs
**********************/

#include <reg52.h>
sbit led=P2^0;//将单片机P2.0端口定义为led
sbit k1=P3^1;//将单片机P3.1端口定义为k1
typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
void delay(uint16);//声明延时函数
void keypros();

void main()
{
	led=1;
	while(1)
	{
		keypros();
	}
}

void keypros()			//按键处理函数
{
	if(k1==0)				//检测按键是否按下
	{
		delay(1000);//延时10ms，消除抖动
		if(k1==0)
		{
			led=~led;//led状态取反
		}
		while(!k1);	/*!k1 = !k1==1 = k1==0 检测按键是否松开，
								如k1=0则表示还没松开，保持在当前循环，
								k1=1则表示松开，跳出当前循环等待下次状态变化*/
	}

}

void delay(uint16 x)//延时函数，x=1时大约延时10us
{
	while(x--);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
/*********************
矩阵按键实验
实验现象：下载程序后数码管显示0，按下矩阵按键上的按键显示对应的数字
日期：2020-04-13
作者：lixs
**********************/

#include <reg52.h>
#define GPIO_DIG P0//将单片机P0端口定义为GPIO_DIG，即可用GPIO_DIG代替P0
#define GPIO_KEY P1//将单片机P1端口定义为GPIO_KEY，即可用GPIO_DIG代替P1

typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
uchar8 code duanxuan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//段选显示0-F的值
uchar8 KeyValue;
void delay(uint16);//声明延时函数
void KeyDown();

void main()
{
		while(1)
		{
			KeyDown();
			GPIO_DIG=duanxuan[KeyValue];
		}
}

void KeyDown()
{
	char a=0;
	GPIO_KEY=0x0f;
	if(GPIO_KEY!=0x0f)
	{
		delay(1000);
		if(GPIO_KEY != 0x0f)
		{
			GPIO_KEY=0x0f;
			switch(GPIO_KEY)
			{
				case(0x07):KeyValue=0;break;
				case(0x0b):KeyValue=1;break;
				case(0x0d):KeyValue=2;break;
				case(0x0e):KeyValue=3;break;
			}
			GPIO_KEY=0xf0;
			switch(GPIO_KEY)
			{
				case(0x70):KeyValue=KeyValue;break;
				case(0xb0):KeyValue=KeyValue+4;break;
				case(0xd0):KeyValue=KeyValue+8;break;
				case(0xe0):KeyValue=KeyValue+12;break;
			}
		}
	}
	while((a<50)&&(GPIO_KEY != 0xf0))
	{
		delay(100);
		a++;
	}
}

void delay(uint16 x)//延时函数，x=1时大约延时10us
{
	while(x--);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
/*********************
点阵LED实验
实验现象：下载程序后，
点阵LED灯从左往右依次点
亮，类似流水灯效果
日期：2020-04-14
作者：lixs
**********************/

#include <reg51.h>
#include <intrins.h>
typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
uchar8 ledNum;
//**定义IO口**//
sbit SRCLK=P3^6;
sbit RCLK=P3^5;
sbit SER=P3^4;
sbit LED=P0^7;


//**声明函数**//
void Hc595SendByte(uchar8 dat);//声明发送数据函数
void delay(uint16);//声明延时函数


void main()
{
		LED = 0;
    ledNum = 0x01;//0000 0001
    while(1)
    {
        Hc595SendByte(ledNum);
        ledNum = _crol_(ledNum,1);//0000 0010
        delay(50000);
    }
}

void Hc595SendByte(uchar8 dat)//向74H595发送一个字节数据
{
	uchar8 a;
	SRCLK = 1;
  RCLK = 1;

	for (a = 0; a < 8; a++)
	{
			SER = dat >> 7;//将dat中的最高位D7位赋给SER
			dat <<= 1;//左移将dat中的最高位去掉，用D6位取代D7位

			SRCLK = 0;//移位时钟
			_nop_();
			_nop_();
			SRCLK = 1;//移位时钟
	}
	RCLK = 0;//储存寄存器的时钟
	_nop_();//51中的延时指令，延时一个机器周期，大约1us
	_nop_();//51中的延时指令，延时一个机器周期，大约1us
	RCLK = 1;//储存寄存器的时钟，一个上升沿将数据存在存储寄存器内
}


void delay(uint16 x)//延时函数，x=1时大约延时10us
{
	while(x--);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
/*********************
点阵LED实验
实验现象：下载程序后，
点阵LED灯第一个点亮
日期：2020-04-14
作者：lixs
**********************/

#include <reg51.h>
#include <intrins.h>
typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
uchar8 Num;
//**定义IO口**//
sbit SRCLK=P3^6;
sbit RCLK=P3^5;
sbit SER=P3^4;
sbit LED=P0^7;


//**声明函数**//
void Hc595SendByte(uchar8 dat);//声明发送数据函数



void main()
{

	LED = 0;
	Num = 0x01;
    while(1)
    {
        Hc595SendByte(Num);
    }
}

void Hc595SendByte(uchar8 dat)//向74H595发送一个字节数据
{
	uchar8 a;
	SRCLK = 1;
  RCLK = 1;

	for (a = 0; a < 8; a++)
	{
			SER = dat >> 7;//将dat中的最高位D7位赋给SER
			dat <<= 1;//左移将dat中的最高位去掉，用D6位取代D7位

			SRCLK = 0;//移位时钟
			_nop_();
			_nop_();
			SRCLK = 1;//移位时钟
	}
	RCLK = 0;//储存寄存器的时钟
	_nop_();//51中的延时指令，延时一个机器周期，大约1us
	_nop_();//51中的延时指令，延时一个机器周期，大约1us
	RCLK = 1;//储存寄存器的时钟，一个上升沿将数据存在存储寄存器内
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
/*********************
点阵LED(点亮数字)实验
实验现象：下载程序后，
点阵LED显示数字0
日期：2020-04-16
作者：lixs
**********************/

#include <reg51.h>
#include <intrins.h>
typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
#define LED P0
uchar8 ledduan[]= {0x00,0x00,0x3C,0x42,0x42,0x3C,0x00,0x00};//段选，即行，数字0
//uchar8 ledduan[]= {0x38,0x7C,0x7E,0x3F,0x3F,0x7E,0x7C,0x38};//段选，即行，心形
uchar8 ledwei[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};//位选，即列
//**定义IO口**//
sbit SRCLK=P3^6;
sbit RCLK=P3^5;
sbit SER=P3^4;

void Hc595SendByte(uchar8 dat);
void delay(uint16 x);


void main()
{
	uchar8 i=0;
	while(1)
	{
		for(i=0;i<8;i++)
		{

			LED=ledwei[i];
			Hc595SendByte(ledduan[i]);
			delay(10);
			Hc595SendByte(0x00);//消隐
		}
	}
}

void Hc595SendByte(uchar8 dat)//向74H595发送一个字节数据
{
	uchar8 a;
	SRCLK = 1;
  RCLK = 1;

	for (a = 0; a < 8; a++)
	{
			SER = dat >> 7;//将dat中的最高位D7位赋给SER
			dat <<= 1;//左移将dat中的最高位去掉，用D6位取代D7位

			SRCLK = 0;//移位时钟
			_nop_();
			_nop_();
			SRCLK = 1;//移位时钟
	}
	RCLK = 0;//储存寄存器的时钟
	_nop_();//51中的延时指令，延时一个机器周期，大约1us
	_nop_();//51中的延时指令，延时一个机器周期，大约1us
	RCLK = 1;//储存寄存器的时钟，一个上升沿将数据存在存储寄存器内
}

void delay(uint16 x)//延时函数，x=1时大约延时10us
{
	while(x--);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
/*********************
独立开关控制直流电机实验
实验现象：下载程序后，按
下独立按键，电机旋转
日期：2020-04-16
作者：lixs
**********************/
#include <reg52.h>
#include <intrins.h>
typedef unsigned int uint16;
typedef unsigned char uchar8;
sbit k1=P3^1;//将单片机P3.1端口定义为k1
sbit moto=P1^0;
void delay(uint16 x);
void keypros();

void main()
{

	moto=0;//关闭电机
	while(1)
	{
		keypros();
	}
}

void keypros()			//按键处理函数
{
	if(k1==0)				//检测按键是否按下
	{
		delay(1000);//延时10ms，消除抖动
		if(k1==0)
		{

			moto=~moto;//moto状态取反
		}
		while(!k1);	/*!k1 = !k1==1 = k1==0 检测按键是否松开，
								如k1=0则表示还没松开，保持在当前循环，
								k1=1则表示松开，跳出当前循环等待下次状态变化*/
	}

}

void delay(uint16 x)//延时函数，x=1时大约延时10us
{
	while(x--);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
/*********************
外部中断0实验
实验现象：下载程序后，操
作K3按键使D1状态取反
日期：2020-04-17
作者：lixs
**********************/
#include <reg52.h>

typedef unsigned int uint16;
typedef unsigned char uchar8;

sbit k3=P3^2;//定义K3按键
sbit LED=P2^0;//定义P2.0口是LED

void delay(uint16 x)//延时函数
{
	while(x--);
}

void Int0Init()//外部中断0设置
{
	//设置INT0
	IT0=1;//跳变沿触发方式（下降沿）
	EX0=1;//打开INT0的中断允许
	EA=1;//打开总中断
}

void main()//主函数
{
	Int0Init();//设置外部中断0
	while(1);
}

void Int0() interrupt 0  //外部中断0函数
{
	delay(1000);//延时消抖
	if(k3==0)//按键触发
	{
		LED=~LED;
	}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
/*********************
定时器0中断实验
实验现象：下载程序后，
D1灯循环点亮1秒，熄灭1秒
日期：2020-04-18
作者：lixs
**********************/
#include <reg52.h>

typedef unsigned int uint16;
typedef unsigned char uchar8;

sbit LED=P2^0;//定义P2.0口是LED
sbit buzzer=P1^5;//将单片机P1.5端口定义为buzzer

void Timer0Init()
{
	TMOD=0x01;//选择为定时器0模式，工作方式1，仅用TR0打开启动
	ET0=1;
	EA=1;
	TR0=1;
}

void main()
{
	Timer0Init();
	while(1);
}

void Timer0() interrupt 1
{
	static uint16 i;
	TH0=0xFC;
	TL0=0x18;
	i++;
	if(i==1000)
	{
		i=0;
		LED=~LED;
	}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
#include <reg52.h>

typedef unsigned int u16;
typedef unsigned char u8;

void UsartInit()
{
	TMOD=0X20;				//设置计数器工作方式2
	TH1=0XFA;					//初始赋值,波特率9600
	TL1=0XFA;					//初始赋值,波特率9600
	PCON=0X80;				//波特率加倍
	TR1=1;						//打开计数器
	SCON=0X50;				//串口工作方式
	ES=1;							//串口中断打开
	EA=1;							//总中断打开
}

void main()
{
	UsartInit();
	while(1);
}

void Usart() interrupt 4
{
	u8 receiveData;

	receiveData=SBUF;	//出去接收到的数据
	RI = 0;						//清除接收中断标志位
	SBUF=receiveData;	//将接收到的数据放入到发送寄存器
	while(!TI);			 	//等待发送数据完成
	TI=0;						 	//清除发送完成标志位
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
/*********************
i2c驱动程序
实验现象：
日期：2020-04-18
作者：lixs
**********************/

#include "i2c.h"

//延时函数
void Delay10us()
{
	unsigned char a,b;
	for(b=1;b>0;b--)
		for(a=2;a>0;a--);
}

//i2c启动函数
void I2cStart()
{
	SDA=1;
	Delay10us();
	SCL=1;
	Delay10us();
	SDA=0;
	Delay10us();
	SCL=0;
	Delay10us();
}

//i2c终止函数
void I2cStop()
{
	SDA=0;
	Delay10us();
	SCL=1;
	Delay10us();
	SDA=1;
	Delay10us();

}

//i2c发送数据函数
unsigned char I2cSendByte(unsigned char dat)
{
	unsigned char a=0,b=0;
	for(a=0;a<8;a++)
	{
		SDA=dat>>7;
		dat=dat<<1;
		Delay10us();
		SCL=1;
		Delay10us();
		SCL=0;
		Delay10us();
	}
	SDA=1;
	Delay10us();
	SCL=1;
	while(SDA)
	{
		b++;
		if(b>200)
		{
			SCL=0;
			Delay10us();
			return 0;
		}
	}
	SCL=0;
	Delay10us();
	return 1;
}


//i2c读取数据函数
unsigned char I2cReadByte()
{
	unsigned char a=0,dat=0;
	SDA=1;
	Delay10us();
	for(a=0;a<8;a++)
	{
		SCL=1;
		Delay10us();
		dat<<=1;
		dat|=SDA;
		Delay10us();
		SCL=0;
		Delay10us();
	}
	return dat;
}

//往24c02的一个地址写入一个数据
void At24c02Write(unsigned char addr,unsigned char dat)
{
	I2cStart();
	I2cSendByte(0xa0);
	I2cSendByte(addr);
	I2cSendByte(dat);
	I2cStop();
}

//读取24c02的一个地址的一个数据
unsigned char At24c02Read(unsigned char adrr)
{
	unsigned char num;
	I2cStart();
	I2cSendByte(0xa0);
	I2cSendByte(adrr);
	I2cStart();
	I2cSendByte(0xa1);
	num=I2cReadByte();
	I2cStop();
	return num;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
/*********************
i2c头文件
实验现象：
日期：2020-04-18
作者：lixs
**********************/

#ifndef _I2C_H_
#define _I2C_H_

#include <reg52.h>

sbit SCL=P2^1;
sbit SDA=P2^0;

void I2cStart();
void I2cStop();
unsigned char I2cSendByte(unsigned char dat);
unsigned char I2cReadByte();
void At24c02Write(unsigned char addr,unsigned char dat);
unsigned char At24c02Read(unsigned char adrr);

#endif

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
/*********************
i2c实验
实验现象：下载程序后，
数码管后4位显示0，按下
k1保存显示的数据，按下k2
读取上次保存的数据，按下
k3显示数据加1，按下k4显示
数据清零。最大能写入的数据
是255
日期：2020-04-18
作者：lixs
**********************/

#include <reg52.h>
#include "i2c.h"

typedef unsigned int uint16;
typedef unsigned char uchar8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

sbit k1=P3^1;
sbit k2=P3^0;
sbit k3=P3^2;
sbit k4=P3^3;

char num=0;
uchar8 disp[4];
uchar8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

void delay(uint16 x)
{
	while(x--);
}

//按键处理函数
void Keypros()
{
	if(k1==0)
	{
		delay(1000);
		if(k1==0)
		{
			At24c02Write(1,num);
		}
		while(!k1);
	}

	if(k2==0)
	{
		delay(1000);
		if(k2==0)
		{
			num=At24c02Read(1);
		}
		while(!k2);
	}

	if(k3==0)
	{
		delay(1000);
		if(k3==0)
		{
			num++;
			if(num>255) num=0;
		}
		while(!k3);
	}

	if(k4==0)
	{
		delay(1000);
		if(k4==0)
		{
			num=0;
		}
		while(!k4);
	}
}

//数据处理函数
void datapros()
{
	disp[0]=smgduan[num/1000];//千位
	disp[1]=smgduan[num%1000/100];//百位
	disp[2]=smgduan[num%1000%100/10];//十位
	disp[3]=smgduan[num%1000%100%10];//个位
}

//数码管显示函数
void DigDisplay()
{
	uchar8 i;
	for(i=0;i<4;i++)
	{
		switch(i)  //位选，选择点亮的数码管
		{
			case(0):LSA=1;LSB=1;LSC=0;break;//显示第0位
			case(1):LSA=0;LSB=1;LSC=0;break;//显示第1位
			case(2):LSA=1;LSB=0;LSC=0;break;//显示第2位
			case(3):LSA=0;LSB=0;LSC=0;break;//显示第3位
		}
		P0=disp[i];//发送段选，即选择显示数字几
		delay(100);//延时函数，大约延时1ms
		P0=0x00;//消隐
	}
}

void main()
{
	while(1)
	{
		Keypros();
		datapros();
		DigDisplay();
	}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
#include "temp.h"

//延时函数
void Delay1ms(uint y)
{
	uint x;
	for(;y>0;y--)
	{
		for(x=110;x>0;x--);
	}
}

//初始化函数
uchar Ds18b20Init()
{
	uchar i;
	DSPORT=0;//将总线拉低
	i=70;
	while(i--);//延时642us
	DSPORT=1;//然后拉高总线，如果DS18B20做出反应会将在15us~60us后总线拉低
	i=0;
	while(DSPORT)
	{
		Delay1ms(1);
		i++;
		if(i>5)//等待>5ms
		{
			return 0;//初始化失败
		}
	}
	return 1;//初始化成功

}

//向18B20写入一个字节
void Ds18b20WriteByte(uchar dat)
{
	uint i,j;
	for(j=0;j<8;j++)
	{
		DSPORT=0;//每写入一位数据之前先把总线拉低1us
		i++;
		DSPORT=dat & 0x01;//然后写入一个数据，从最低位开始
		i=6;
		while(i--);//延时68us，持续时间最少60us
		DSPORT=1;//然后释放总线，至少1us给总线恢复时间才能接着写入第二个数值
		dat>>=1;
	}
}

//读取一个字节
uchar Ds18b20ReadByte()
{
	uchar byte,bi;
	uint i,j;
	for(j=8;j>0;j--)
	{
		DSPORT=0;//先将总线拉低1us
		i++;
		DSPORT=1;//然后释放总线
		i++;
		i++;//延时6us等待数据稳定
		bi=DSPORT;//读取数据，从最低位开始读取
		//将byte左移一位，然后与上右移7位后的bi，注意移动之后移掉那位补0
		byte=(byte>>1)|(bi<<7);
		i=4;//读取完之后等待48us再接着读取下一个数
		while(i--);
	}
return byte;
}

//让18b20开始转换温度
void Ds18b20ChangTemp()
{
	Ds18b20Init();
	Delay1ms(1);
	Ds18b20WriteByte(0xcc);//跳过ROM操作指令
	Ds18b20WriteByte(0x44);//温度转换命令
	//Delay1ms(100);//等待转换成功，而如果你是一只刷着的话，就不用这个延时了
}

//发送读取温度命令
void Ds18b20ReadTempCom()
{
	Ds18b20Init();
	Delay1ms(1);
	Ds18b20WriteByte(0xcc);//跳过ROM操作指令
	Ds18b20WriteByte(0xbe);//温度转换命令
}

//读取温度
int Ds18b20ReadTemp()
{
	int temp=0;
	uchar tmh,tml;
	Ds18b20ChangTemp();//先写入转换命令
	Ds18b20ReadTempCom();//然后等待转换完成后发送读取温度命令
	tml=Ds18b20ReadByte();//读取温度值共16位，先读低字节
	tmh=Ds18b20ReadByte();//再读高字节
	temp=tmh;
	temp<<=8;
	temp|=tml;
	return temp;

}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
/*********************
DS18b02温度传感器实验
实验现象：下载程序后，数码管会显示检测到的温度值
日期：2020-04-20
作者：lixs
**********************/

#include <reg52.h>
#include "temp.h"

typedef unsigned int u16;
typedef unsigned char u8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

char num=0;
u8 DisplayData[8];
u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

//延时函数
void delay(u16 i)
{
	while(i--);
}

//温度读取处理转换函数
void datapros(int temp)
{
	float tp;
	if(temp<0)//当温度值为负
	{
		DisplayData[0]=0x40;
		//因为读取的温度是实际温度的补码，所以减1，再取反求出源码
		temp=temp-1;
		temp=~temp;
		tp=temp;
		temp=tp*0.0625*100+0.5;//留两个小数点就是*100，+0.5就是四舍五入
	}
	else
	{
		DisplayData[0]=0x00;
		tp=temp;
		temp=tp*0.0625*100+0.5;
	}
	DisplayData[1]=smgduan[temp%10000/1000];
	DisplayData[2]=smgduan[temp%1000/100];
	DisplayData[3]=smgduan[temp%100/10];
	DisplayData[4]=smgduan[temp%10/1];
}

//数码管显示函数
void DigDisplay()
{
	u8 i;
	for(i=0;i<6;i++)
	{
		switch(i)
		{
			case(0):LSA=1;LSB=1;LSC=1;break;//显示第0位
			case(1):LSA=0;LSB=1;LSC=1;break;//显示第1位
			case(2):LSA=1;LSB=0;LSC=1;break;//显示第2位
			case(3):LSA=0;LSB=0;LSC=1;break;//显示第3位
			case(4):LSA=1;LSB=1;LSC=0;break;//显示第4位
			case(5):LSA=0;LSB=1;LSC=0;break;//显示第5位
		}
		P0=DisplayData[i];//发送数据
		delay(100);
		P0=0x00;
	}
}

//主函数
void main()
{
	while(1)
	{
		datapros(Ds18b20ReadTemp());//数据处理函数
		DigDisplay();//数码管显示函数
	}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
#ifndef _TEMP_H_
#define _TEMP_H_

#include <reg52.h>

//重定义关键字
#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint unsigned int
#endif

//定义使用的IO口
sbit DSPORT=P3^7;

//声明全局函数
void Delay1ms(uint y);
uchar Ds18b20Init();
void Ds18b20WriteByte(uchar dat);
uchar Ds18b20ReadByte();
void Ds18b20ChangTemp();
void Ds18b20ReadTempCom();
int Ds18b20ReadTemp();

#endif

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
#include "ds1302.h"

//DS1302写入和读取时分秒的地址命令
//秒分时日月周年最低位读写位
uchar code READ_RTC_ADDR[7]={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};//读地址{秒，分，小时，日，月，星期，年}
uchar code WRITE_RTC_ADDR[7]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c};//写地址{秒，分，小时，日，月，星期，年}

//DS1302时钟初始化2016年5月7日星期六12点00分00秒
//存储顺序是秒分时日月周年，存储格式是用BCD码
uchar  TIME[7]={0,0,0x12,0x07,0x05,0x06,0x16};//{秒，分，时，日，月，星期，年}

//单片机向DS1302发送（地址+数据）
void Ds1302Write(uchar addr,uchar dat)
{
	uchar n;
	RST=0;
	_nop_();

	SCLK=0;//先将SCLK置于低电平
	_nop_();
	RST=1;//然后将RST（CE）置高电平
	_nop_();

	for(n=0;n<8;n++)//开始传送8位地址命令
	{
		DSIO=addr & 0x01;//数据从低位开始传送
		addr>>=1;
		SCLK=1;//数据在上升沿时，DS1302读取数据
		_nop_();
		SCLK=0;
		_nop_();
	}

	for(n=0;n<8;n++)
	{
		DSIO=dat & 0x01;
		dat>>=1;
		SCLK=1;
		_nop_();
		SCLK=0;
		_nop_();
	}

	RST=0;//传送数据结束
	_nop_();
}

//读取一个地址的数据
uchar Ds1302Read(uchar addr)
{
	uchar n,dat,dat1;
	RST=0;
	_nop_();

	SCLK=0;
	_nop_();
	RST=1;
	_nop_();

	for(n=0;n<8;n++)//开始传送8位地址命令
	{
		DSIO=addr & 0x01;//数据从低位开始传送
		addr>>=1;
		SCLK=1;//数据在上升沿时，DS1302读取数据
		_nop_();
		SCLK=0;
		_nop_();//数据在下降沿时，放置数据
	}
	_nop_();
	for(n=0;n<8;n++)//读取8位数据
	{
		dat1=DSIO;//从最低位开始接收，DISO从低位开始依次发送8位数据*********
		dat=(dat>>1)|(dat1<<7);//将DSIO的最低位左移7位至最高位，然后将dat右移1位，
		//即最高位置0，即可将DSIO的最高位放置dat中，循环8次即可将addr数据放置dat中
		SCLK=1;
		_nop_();
		SCLK=0;
		_nop_();
	}
	RST=0;
	_nop_();//以下为DS1302复位的稳定时间
	SCLK=1;
	_nop_();
	DSIO=0;
	_nop_();
	DSIO=1;
	_nop_();
	return dat;
}


//初始化DS1302
void Ds1302Init()
{
	uchar n;
	Ds1302Write(0x8e,0x00);//关闭写保护功能
	for(n=0;n<7;n++)
	{
		Ds1302Write(WRITE_RTC_ADDR[n],TIME[n]);
	}
	Ds1302Write(0x8e,0x80);//打开写保护
}

//读取时钟信息
void Ds1302ReadTime()
{
	uchar n;
	for(n=0;n<7;n++)//读取7个字节的时钟信号：分秒时日月周年
	{
		TIME[n]=Ds1302Read(READ_RTC_ADDR[n]);
	}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
/*********************
DS1302时钟实验
实验现象：下载程序后，数码管会显示时钟
日期：2020-04-21
作者：lixs
**********************/

#include <reg52.h>
#include "ds1302.h"

typedef unsigned int u16;
typedef unsigned char u8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

char num=0;
u8 DisplayData[8];
u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

//延时函数
void delay(u16 i)
{
	while(i--);
}

//时间读取处理转换函数
void datapros()
{
	Ds1302ReadTime();
	DisplayData[0]=smgduan[TIME[2]/16];//时
	DisplayData[1]=smgduan[TIME[2]&0x0f];
	DisplayData[2]=0x40;
	DisplayData[3]=smgduan[TIME[1]/16];//分
	DisplayData[4]=smgduan[TIME[1]&0x0f];
	DisplayData[5]=0x40;
	DisplayData[6]=smgduan[TIME[0]/16];//秒
	DisplayData[7]=smgduan[TIME[0]&0x0f];
}

//数码管显示函数
void DigDisplay()
{
	u8 i;
	for(i=0;i<8;i++)
	{
		switch(i)
		{
			case(0):LSA=1;LSB=1;LSC=1;break;//显示第0位
			case(1):LSA=0;LSB=1;LSC=1;break;//显示第1位
			case(2):LSA=1;LSB=0;LSC=1;break;//显示第2位
			case(3):LSA=0;LSB=0;LSC=1;break;//显示第3位
			case(4):LSA=1;LSB=1;LSC=0;break;//显示第4位
			case(5):LSA=0;LSB=1;LSC=0;break;//显示第5位
			case(6):LSA=1;LSB=0;LSC=0;break;//显示第6位
			case(7):LSA=0;LSB=0;LSC=0;break;//显示第7位

		}
		P0=DisplayData[i];//发送数据
		delay(100);
		P0=0x00;
	}
}

//主函数
void main()
{
	Ds1302Init();
	while(1)
	{
		datapros();//数据处理函数
		DigDisplay();//数码管显示函数
	}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
#ifndef _DS1302_H_
#define _DS1302_H_


//包含头文件
#include <reg52.h>
#include <intrins.h>


//重定义关键词
#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint unsigned int
#endif

//定义ds1302的IO口
sbit DSIO=P3^4;
sbit RST=P3^5;
sbit SCLK=P3^6;

//定义全局函数
void Ds1302Write(uchar addr,uchar dat);
uchar Ds1302Read(uchar addr);
void Ds1302Init();
void Ds1302ReadTime();

//加入全局变量
extern uchar TIME[7];

#endif

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
#include "XPT2046.h"

//使用SPI写入数据
void SPI_Write(uchar dat)
{
	uchar i;
	CLK=0;
	for(i=0;i<8;i++)
	{
		DIN=dat>>7;//放置最高位
		dat<<=1;
		CLK=0;
		CLK=1;

	}
}

//使用SPI读数据
uint SPI_Read(void)
{
	uint i,dat=0;
	CLK=0;
	for(i=0;i<12;i++)
	{
		dat<<=1;
		CLK=1;
		CLK=0;
		dat|=DOUT;

	}
	return dat;
}

//读取电位器数据
uint Read_AD_Data(uchar cmd)
{
	uchar i;
	uint AD_Value;
	CLK=0;
	CS=0;
	SPI_Write(cmd);
	for(i=6;i>0;i--);//延时等待转换结果
	CLK=1;//发送一个时钟周期，清楚BUSY
	_nop_();
	_nop_();
	CLK=0;
	_nop_();
	_nop_();
	AD_Value=SPI_Read();
	CS=1;
	return AD_Value;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
/*********************
AD模数转换实验
实验现象：下载程序后，
数码管前4位显示电位器检测
的AD值，范围是0-4095
日期：2020-04-28
作者：lixs
**********************/

#include <reg52.h>
#include "XPT2046.h"

typedef unsigned int u16;
typedef unsigned char u8;

sbit LSA=P2^2;//将单片机P2.2端口定义为LSA
sbit LSB=P2^3;//将单片机P2.3端口定义为LSB
sbit LSC=P2^4;//将单片机P2.4端口定义为LSC
u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,
										 0x6d,0x7d,0x07,0x7f,0x6f,
										 0x77,0x7c,0x39,0x5e,0x79,0x71};//段选显示0-F的值
u8 disp[4];


//延时函数
void delay(u16 i)
{
	while(i--);
}

//数据处理函数
void datapros()
{
	u16 ADC_Value;
	float ADC_Voltage;
	static u8 i;
	if(i==50)
	{
		i=0;
		ADC_Value=Read_AD_Data(0x94);
		ADC_Voltage=(2.5*(float)ADC_Value)/4096;//将读取到的值转换为电压值
	}
	i++;
	/*disp[0]=smgduan[temp/1000];//千位
	disp[1]=smgduan[temp%1000/100];//百位
	disp[2]=smgduan[temp%1000%100/10];//十位
	disp[3]=smgduan[temp%1000%100%10];//个位*/

	disp[0]=smgduan[(u8)(ADC_Voltage*100)/1000];//千位
	disp[1]=smgduan[(u8)(ADC_Voltage*100)%1000/100];//百位
	disp[2]=smgduan[(u8)(ADC_Voltage*100)%1000%100/10];//十位
	disp[3]=smgduan[(u8)(ADC_Voltage*100)%1000%100%10];//个位
}

//数码管显示函数
void DigDisplay()//位选、段选函数，即选择点亮第几个数码管，并显示数字几
{
	u8 i;
	for(i=0;i<4;i++)
	{
		switch(i)
		{
			case(0):LSA=1;LSB=1;LSC=1;break;//显示第0位，即点亮LED8，左1
			case(1):LSA=0;LSB=1;LSC=1;break;//显示第1位，即点亮LED7，左2
			case(2):LSA=1;LSB=0;LSC=1;break;//显示第2位，即点亮LED6，左3
			case(3):LSA=0;LSB=0;LSC=1;break;//显示第3位，即点亮LED5，左4
		}
		P0=disp[i];//发送段选数据
		delay(100);//延时函数，大约延时1ms
		P0=0x00;//消隐
	}
}

//主函数
void main()
{
	while(1)
	{
		datapros();
		DigDisplay();
	}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
#ifndef _XPT2046_H_
#define _XPT2046_H_

//包含头文件
#include <reg52.h>
#include <intrins.h>

//重定义关键词
#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint unsigned int
#endif

#ifndef ulong
#define ulong unsigned long
#endif

//定义使用的IO口
sbit DOUT = P3^7;	//输出
sbit CLK = P3^6;	//时钟
sbit DIN = P3^4;	//输入
sbit CS = P3^5;	//片选

uint Read_AD_Data(uchar cmd);
uint SPI_Read(void);
void SPI_Write(uchar dat);

#endif

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
/*********************
DA数模转换实验
实验现象：下载程序后，
DA模块上的DA1指示灯呈
呼吸灯效果，由暗变亮再
由亮变暗
日期：2020-04-29
作者：lixs
**********************/

#include <reg52.h>

typedef unsigned int u16;
typedef unsigned char u8;

sbit PWM=P2^1;
bit DIR;

u16 count,value,timer1;

//定时器1初始化
void Timer1Init()
{
	TMOD|=0X10;//选择为定时器1模式，工作方式1，仅用TR1打开启动

	TH1=0XFF;
	TL1=0XFF;

	ET1=1;//打开定时器1中断允许
	EA=1;//打开总中断
	TR1=1;//打开定时器
}

//主函数
void main()
{
	Timer1Init();//定时器初始化
	while(1)
	{
		if(count>100)	//100*1us=0.1ms					计时100次后value开始++，此时value<timer1,PWM=0;
		{
			count=0;
			if(DIR==1)
			{
				value++;
			}
			if(DIR==0)
			{
				value--;
			}
		}

		if(value==1000)
		{
			DIR=0;
		}
		if(value==0)
		{
			DIR=1;
		}

		if(timer1>1000)//PWM周期为1000*1us=1ms
		{
			timer1=0;
		}
		if(timer1<value)
		{
			PWM=1;
		}
		else
		{
			PWM=0;
		}
	}
}

//定时器的中断函数
void Time1(void) interrupt 3
{
	TH1=0XFF;
	TL1=0XFF;
	timer1++;
	count++;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
#include "lcd.h"

//延时函数
void Lcd1602_Delay1ms(uint c)
{
	uchar a,b;
	for(;c>0;c--)
	{
		for(b=199;b>0;b--)
		{
			for(a=1;a>0;a--);
		}
	}
}

//向LCD写入一个字节的命令
#ifndef LCD1602_4PINS
void LcdWriteCom(uchar com)
{
	LCD1602_E=0;		//使能
	LCD1602_RS=0;		//选择发送命令
	LCD1602_RW=0;		//选择写入

	LCD1602_DATAPINS=com;		//放入命令
	Lcd1602_Delay1ms(1);		//等待数据稳定

	LCD1602_E=1;		//写入时序
	Lcd1602_Delay1ms(5);		//保持时间
	LCD1602_E=0;
}
#else
void LcdWriteCom(uchar com)
{
	LCD1602_E=0;		//使能
	LCD1602_RS=0;		//选择发送命令
	LCD1602_RW=0;		//选择写入

	LCD1602_DATAPINS=com;		//放入命令
	Lcd1602_Delay1ms(1);		//等待数据稳定

	LCD1602_E=1;		//写入时序
	Lcd1602_Delay1ms(5);		//保持时间
	LCD1602_E=0;

	LCD1602_DATAPINS=com<<4;		//发送低四位
	Lcd1602_Delay1ms(1);

	LCD1602_E=1;		//写入时序
	Lcd1602_Delay1ms(5);		//保持时间
	LCD1602_E=0;
}
#endif

//向LCD写入一个字节的数据
#ifndef LCD1602_4PINS
void LcdWriteData(uchar dat)
{
	LCD1602_E=0;		//使能
	LCD1602_RS=1;		//选择输入数据
	LCD1602_RW=0;		//选择写入

	LCD1602_DATAPINS=dat;		//写入数据
	Lcd1602_Delay1ms(1);		//等待数据稳定

	LCD1602_E=1;		//写入时序
	Lcd1602_Delay1ms(5);		//保持时间
	LCD1602_E=0;
}
#else
void LcdWriteData(uchar dat)
{
	LCD1602_E=0;		//使能
	LCD1602_RS=1;		//选择写入数据
	LCD1602_RW=0;		//选择写入

	LCD1602_DATAPINS=dat;		//放入命令
	Lcd1602_Delay1ms(1);		//等待数据稳定

	LCD1602_E=1;		//写入时序
	Lcd1602_Delay1ms(5);		//保持时间
	LCD1602_E=0;

	LCD1602_DATAPINS=dat<<4;		//发送低四位
	Lcd1602_Delay1ms(1);

	LCD1602_E=1;		//写入时序
	Lcd1602_Delay1ms(5);		//保持时间
	LCD1602_E=0;
}
#endif

//初始化LCD屏
#ifndef LCD1602_4PINS
void LcdInit()
{
	LcdWriteCom(0x38);		//开显示
	LcdWriteCom(0x0c);		//开显示不显示光标
	LcdWriteCom(0x06);		//写一个指针加1
	LcdWriteCom(0x01);		//清屏
	LcdWriteCom(0x80);		//设置数据指针起点
}
#else
void LcdInit()
{
	LcdWriteCom(0x32);		//将8位总线转为4位总线
	LcdWriteCom(0x28);		//在四位线下的初始化
	LcdWriteCom(0x0c);		//开显示不显示光标
	LcdWriteCom(0x06);		//写一个指针加1
	LcdWriteCom(0x01);		//清屏
	LcdWriteCom(0x80);		//设置数据指针起点
}
#endif

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
/*********************
LCD1602液晶实验
实验现象：下载程序后，插
上LCD1602液晶，即可显示Hello World
日期：2020-04-29
作者：lixs
**********************/

#include "reg52.h"
#include "lcd.h"

typedef unsigned int u16;
typedef unsigned char u8;

u8 Disp[]=" Hello World ";


void main()
{
	u8 i;
	LcdInit();
	for(i=0;i<13;i++)
	{
		LcdWriteData(Disp[i]);
	}
	while(1);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
#ifndef _LCD_H_
#define _LCD_H_

/*当使用的是4位数据传输的时候定义，使用8位取消这个定义*/
//#define LCD1602_4PINS

#include <reg52.h>

#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint unsigned int
#endif

#define LCD1602_DATAPINS P0
sbit LCD1602_E=P2^7;
sbit LCD1602_RW=P2^5;
sbit LCD1602_RS=P2^6;

void Lcd1602_Delay1ms(uint c);
void LcdWriteCom(uchar com);
void LcdWriteData(uchar dat);
void LcdInit();

#endif
