概述

获取更多资源，请关注微信公众号：嵌入式基地

获取项目资源：公众号后台回复：单片机仿真

基于Proteus学习单片机系列（一）——点亮LED

基于Proteus学习单片机系列（二）——驱动数码管

基于Proteus学习单片机系列（三）——按键

基于Proteus学习单片机系列（四）——中断

基于Proteus学习单片机系列（五）——定时器实现电子表

基于Proteus学习单片机系列（六）——I2C总线AT24C04

基于Proteus学习单片机系列（七）——实时时钟DS1302

基于Proteus学习单片机系列（八）——AD转换及其应用--TLC549

基于Proteus学习单片机系列（九）——DA转换及其应用--TLC5615

基于Proteus学习单片机系列（十）——LCD1602

基于Proteus学习单片机系列（十一）——LCD12864

本文程序以及仿真下载

例程下载

1. 数码管显示原理

1.1 数码管结构原理

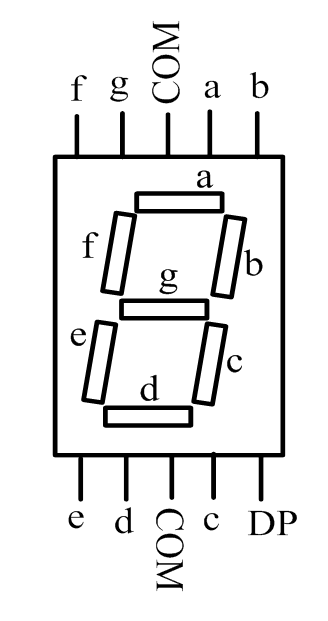

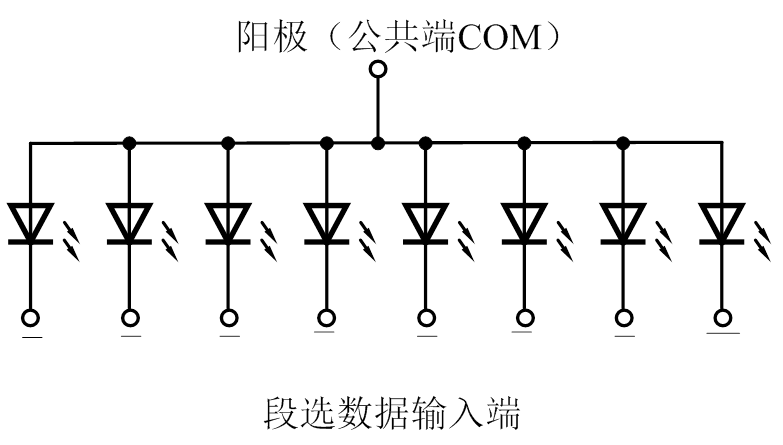

单片机系统常用的数码管有共阳和共阴两种。两种类型的数码管外形和结构类似，只是数码管内部组成数码段和标点的LED接法不同，两种极性的数码管内部电路结构见图3-3-1所示，其中（a）为数码管引脚排列。共阳型数码管的内部所有LED的正极接在一起为公共极引脚 COM，称为位选端，负极分别引出，依次命名为a、b、c、d、e、f、g、dot，称为段选端。

共阳型数码管使用时，其公共极接电源负极或加低电平电平，段选端分别接驱动电路，段选端加低电平时，对应的段发光二极管才亮。

共阴型数码管与共阳型数码管解法刚好相反，由于内部所有LED的负极接在一起，所以数码管显示时需要在数码管的公共端接电源正极或加高电平，段选高电平有效。

（a）

（b）

（c）

1.2 数码管的字型码

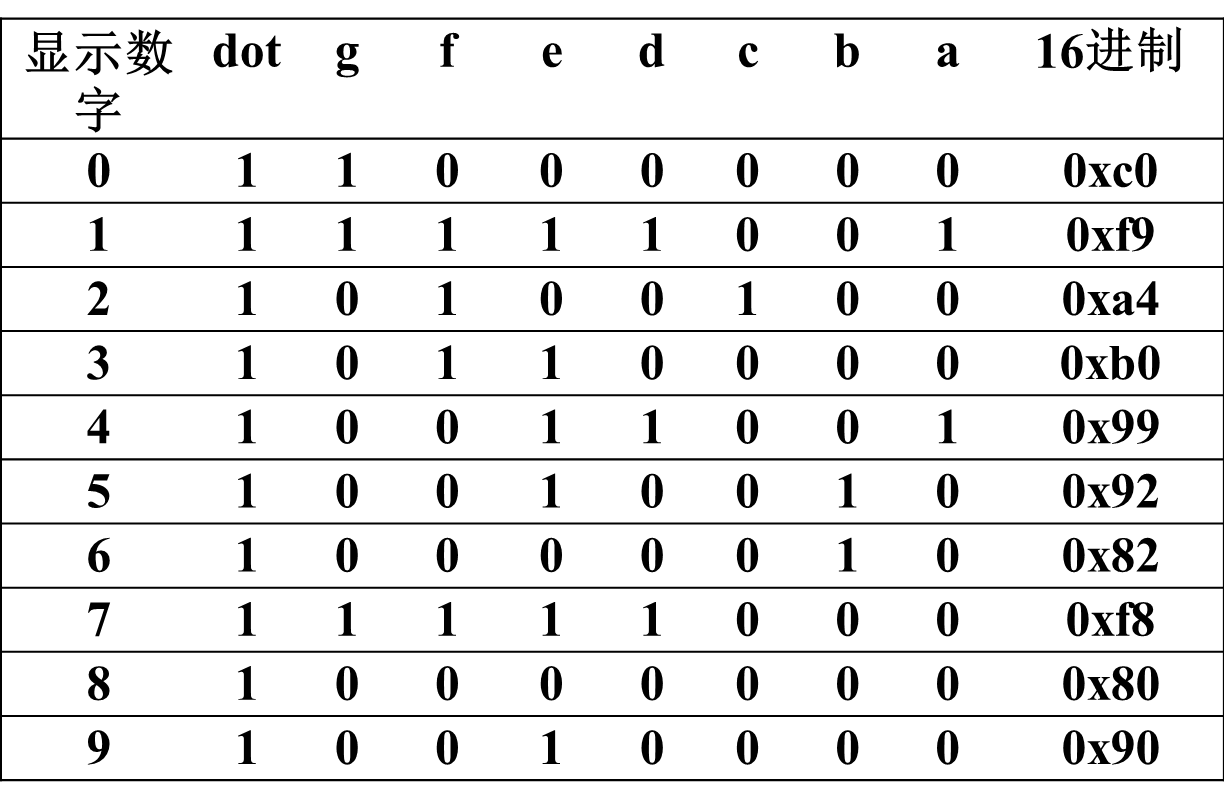

数码管可以显示0到9共十个数字，如果加上小数点的显示，驱动一个数码管显示的段选信号共需要8位数据。驱动数码管显示数字所需的8位段选数据编码见图1-2-1和1-2-2所示，其中图1-2-1为共阳型数码管数字编码，图1-2-2为共阴型编码。图中dot为高位，a为低位。在单片机系统中，一组I/O的输出（如P0）刚好可以作为数码管的段选信号。

（1-2-1）

（1-2-2）

1.3 数码管驱动原理

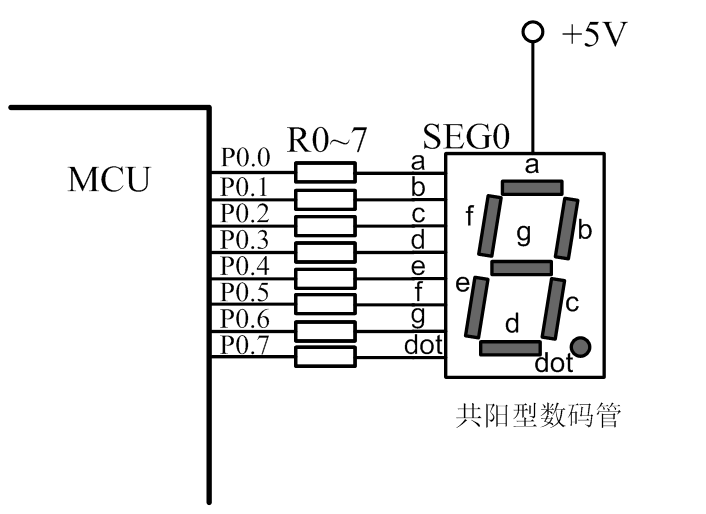

小尺寸数码管的每一段都是由1个LED组成，段驱动电流一般较小，如SM11050K型0.56英寸的数码管寸每段电流在5毫安左右即可点亮，其驱动与LED一样可以直接由单片机的I/O口驱动。利用P0口直接驱动共阳型数码管电路见图3-3-2所示，其中数码管的共阳极（位选端）接电源正极，段选端a~dot依次接P0.0~P0.7，R0~7是限流电阻，一般取几百欧姆。只要段选端出现有低电平，数码管对应的段就会亮，通过组合就可以形成一定的数字。例如，让数码管显示1，即让数码管b、c段亮，程序控制让P0输出0xbe十六进制编码即可，因此共阳数码管显示0~9十进制数字，需要把显示0~9的10个数字编码放在一个数组中，如seven_seg[10] = {0xc0,0xf9,0xa4,0xb0,0x99, 0x92,0x82,0xf8,0x80, 0x90}。

（单只数码管驱动）

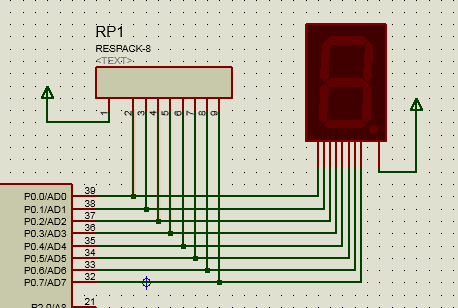

2. Protuess 设计电路

3.程序设计

#include<reg51.h>
unsigned char code seven_seg[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,
			0x82,0xf8,0x80,0x90};//共阳数码管 0 - 9
unsigned char i = 0;
void delay(unsigned int x)//延时函数
{
	while(x--);
}
void main()
{
	while(1)
	{
		P0 = seven_seg[i];//显示数字
		delay(50000);//延时
		i++;
		if(i>9)i = 0;
	}
}
