与LTE网络类似，NPSS和NSSS是UE和NB-IOT网络之间获得下行同步，主辅同步信号在基于80ms重复间隔的特定子帧中传输。UE通过检测到的NPSS和NSSS，就能够计算出小区标识号(NB-IOT PCI)。

NPSS和NSSS的设计允许设备在初始采集期间使用统一的同步算法，而不需要知道NB-IoT部署模式(In-band, Guard-band 和 stand-alone)。这是通过尽可能避免与LTE使用过的RE发生冲突。

例如，在从0到9的帧内对子帧进行编号，LTE可以使用子帧1、2、3、6、7或8中的任何一个作为MBSFN子帧。然而，在初始小区获取期间，设备不知道部署模式以及这些子帧中的任何一个是否被用作MBSFN子帧。避免与任何可能的LTE MBSFN发生冲突，子帧是通过使用用于NPSS的子帧5和用于NSSS的子帧9来实现的。

此外，LTE可在PDCCH的每个子帧中使用最多前三个OFDM符号。为了避免与LTE-PDCCH的潜在冲突，在携带NPSSS或NSSS的子帧中不使用前三个OFDM符号。这使得每个子帧只有11个OFDM符号可用于NPSSS或NSSS。这些符号由频域Zadoff-Chu(ZC)序列产生，最后调制成OFDM波形。

NPSS(Narrowband Primary Synchronization Signal)

设备使用NPSS在时间和频率上实现与NB-IoT小区的同步。NPSS需要设计成即使在非常大的频率偏移下也可以检测到。由于考虑到NPSS检测所需的设备复杂性，NB-IoT网络中的所有小区都使用相同的NPSS。因此，设备只需搜索一个NPSS。相比之下，LTE网络使用三个PSSS。

• Subframe Number : 5
• Subframe periodicity: 10 ms
• Sequence pattern periodicity: 10 ms

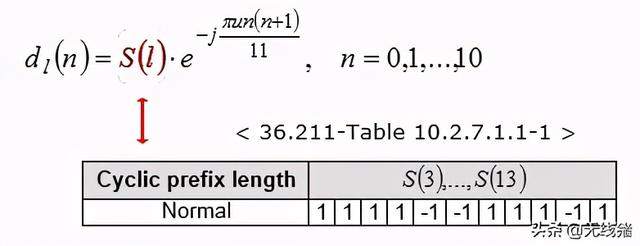

序列的产生：下图是NPSS序列产生的公式，这里u =5 并且 l取值从 3到 13

序列的资源映射与K、L值有关(与LTE类似)

• k = 0,1,2,..10 , sub carrier Index
• l = 3,4,4,..13 , OFDM symbols

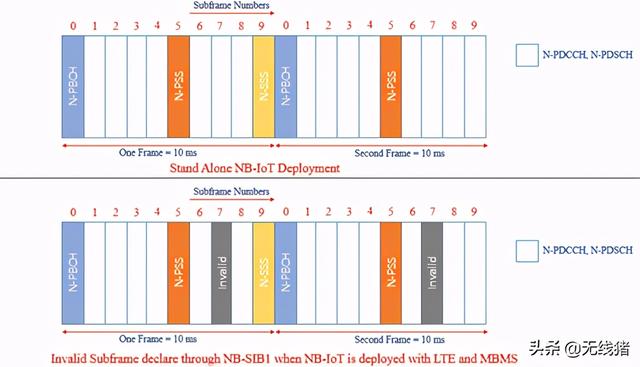

下图是为了更好地了解NPSS在时域和频域中的位置。此处不突出显示特定于单元的参考信号，如规范所述，如果任何特定于单元的参考信号落在NPSS区域中，则将发送该信号，并且不发送相应的NPSS序列。

NSSS(Narrowband Secondary Synchronization Signal)

在UE已经在时间和频率上执行同步以获取NPSS之后，它转向NSSS来检测小区标识并获取关于帧结构的更多信息。NB-IoT支持NSSS指示的504个唯一物理单元标识(PCID)。NSSS具有80ms的重复间隔，在该间隔内传输四个NSSS序列。

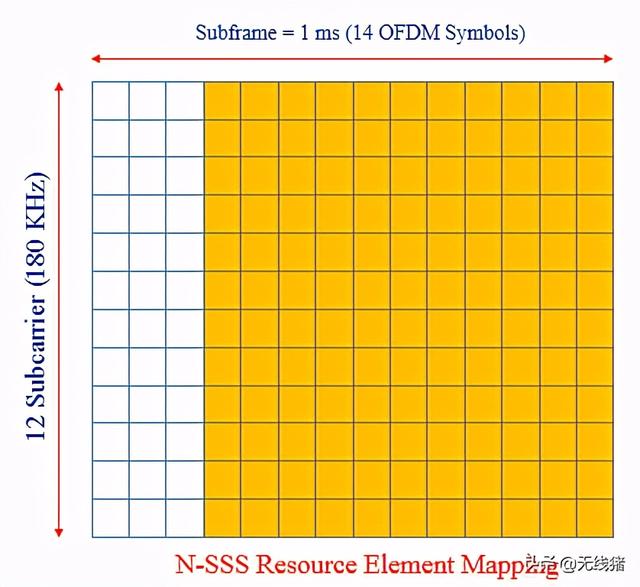

在80ms重复间隔中传输的四个NSSS序列都是不同的；但是，在每80ms重复间隔中重复相同的一组四个序列。如前所述，仅使用NSSS子帧中的最后11个OFDM符号来承载NSSS。然而，与NPSS相比，NSSS被映射到PRB的所有12个子载波，从而在NSSS的NSSS子帧中产生132个RE。

• Subframe Number: 9
• Subframe periodicity: 20 ms
• Sequence pattern periodicity: 80 ms

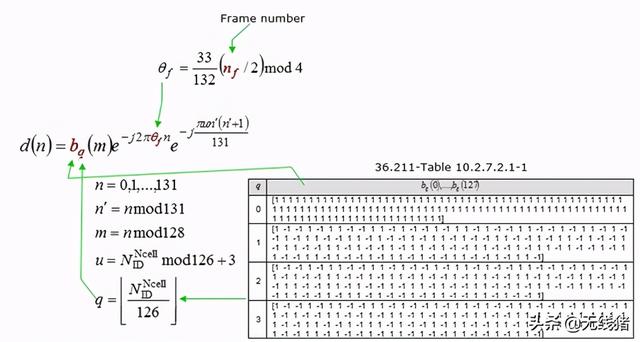

NSSS的长度是132序列，这是用下面的公式推导出来的。n的变化范围是0到131，因此我们将得到d(0)，d(1)，…d(131)的序列。

以下是LTE同步信号和NB-LTE同步信号之间的主要区别，

1.在LTE中，PSS用于在一个OFDM符号中占用6个RB(72个子载波)，在NB-IOT中，在资源块的11个OFDM符号中执行Zad off Chu信号。

2.在NB-IOT中，NPSS在无线帧的每5个子帧中发送，而在LTE中，它在每个子帧1和6的最后一个OFDM符号中被发送。

3.NB-IOT中NSSS周期为20ms，LTE中SSS周期为5ms

4.在LTE中，SSS被映射到72个活动子载波(6个资源块)，在FDD的子帧0和子帧5中以DC子载波为中心，而NSSS在可选无线帧中在子帧9中传输。
