STM32RCT6+RC522+OLED，刷卡显示卡号

暂时只做了这么多，后续会继续更新

完整版讲解链接

RFID课程设计–基于STM32F103RCT6的智能门禁系统

完整版工程文件下载链接

RFID课程设计工程文件，基于STM32F103RCT6的智能门禁系统

准备工作

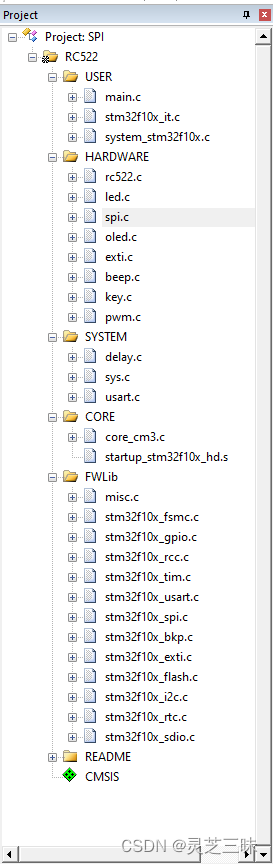

准备左图的.c文件

提示：以下是本篇文章正文内容，下面案例可供参考

一、RC522

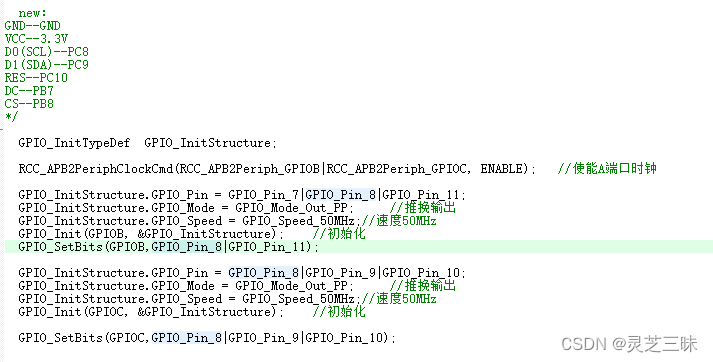

二、OLED

三、主函数

关键代码的解释

		u8 UID_str[10] = {'0','0','0','0','0','0','0','0','',0};

		UID_str[0] = ((g_ucTempbuf[0]>>4)>9)	?(g_ucTempbuf[0]>>4)-10+'a'	:(g_ucTempbuf[0]>>4)+'0';
		UID_str[1] = ((g_ucTempbuf[0]&0x0f)>9)?(g_ucTempbuf[0]&0x0f)-10+'a':(g_ucTempbuf[0]&0x0f)+'0';
		UID_str[2] = ((g_ucTempbuf[1]>>4)>9)	?(g_ucTempbuf[1]>>4)-10+'a'	:(g_ucTempbuf[1]>>4)+'0';
		UID_str[3] = ((g_ucTempbuf[1]&0x0f)>9)?(g_ucTempbuf[1]&0x0f)-10+'a':(g_ucTempbuf[1]&0x0f)+'0';
		UID_str[4] = ((g_ucTempbuf[2]>>4)>9)	?(g_ucTempbuf[2]>>4)-10+'a'	:(g_ucTempbuf[2]>>4)+'0';
		UID_str[5] = ((g_ucTempbuf[2]&0x0f)>9)?(g_ucTempbuf[2]&0x0f)-10+'a':(g_ucTempbuf[2]&0x0f)+'0';
		UID_str[6] = ((g_ucTempbuf[3]>>4)>9)	?(g_ucTempbuf[3]>>4)-10+'a'	:(g_ucTempbuf[3]>>4)+'0';
		UID_str[7] = ((g_ucTempbuf[3]&0x0f)>9)?(g_ucTempbuf[3]&0x0f)-10+'a':(g_ucTempbuf[3]&0x0f)+'0';
		UID_str[9] = 1;

主要介绍这一块
因为我们的UID是4字节（比如：07 87 E8 76）
我们主要用到OLED中的 void OLED_ShowChar(u8 x,u8 y,u8 chr); void OLED_ShowString(u8 x,u8 y, u8 *p); 两个函数
但两位16进制数是两个字符，我们需要分开显示在OLED屏幕上
这个时候我们就需要分为高位和 低位来显示
我们知道，MCU中只存储二进制数据
所以 0xE8 对应 二进制数 1110 1000
想得到高位我们需要把0xE8右移4位得到0x0E
想得到低位我们把0xE8和0x0f做与（&）运算，得到0x08
然后将四字节数据每字节的高低位放在UID_str数组中
UID_str数组的第九位为停止位，在OLED_ShowString函数中可以看到，继续打印字符串内容的前提是当前读到的地方不是''
UID_str数组的第十位为标志位，当标志为0时不打印数组的内容，当标志为1时打印

if(UID_str[9] != 0)
OLED_ShowString(32,2,UID_str);

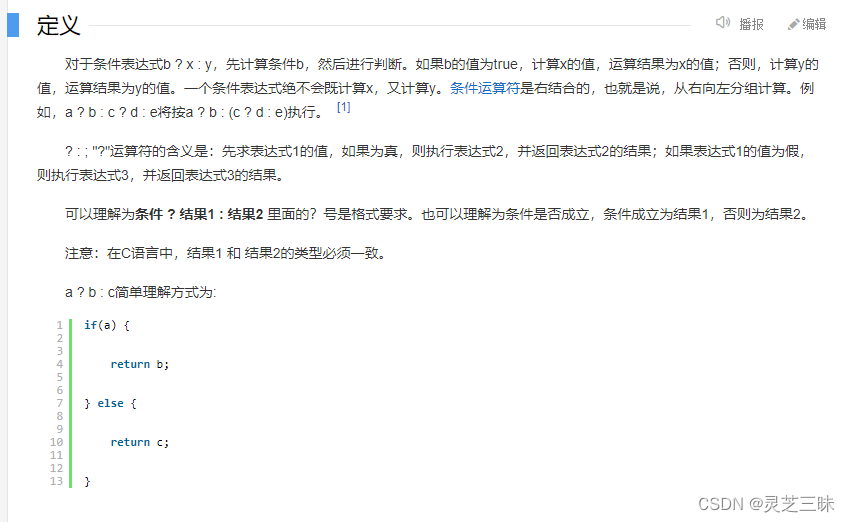

然后我们通过三目运算符运算，将数值转换成ASCII，当打印a、b、c......f时需要做一些变动
我们得到的数字可以当作偏移量，我们想输出8，就是用字符0的ASCII加上8
但我们输出b时，此时的偏移量为11，所以我们要先将偏移量减去10，在加上字符a的ASCII值，从而实现输出字符b的效果

#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "rc522.h"
#include "led.h"
#include "key.h"
#include "exti.h"
#include "bmp.h"
#include "oled.h"
#include "pwm.h"


/**

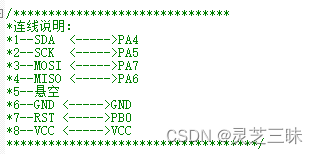

*   连线说明：
*   1--SDA  <----->PA4
*   2--SCK  <----->PA5
*   3--MOSI <----->PA7
*   4--MISO <----->PA6
*   5--悬空
*   6--GND <----->GND
*   7--RST <----->PB0
*   8--VCC <----->VCC
**/

unsigned char g_ucTempbuf[20];

int main(void)
{

	unsigned char status,i,j=0;
	unsigned int temp;
  u8 num = 0;
	u8 KEY_A[6]= {0xff,0xff,0xff,0xff,0xff,0xff};
	u8 data[16] = {0};
	u8 UID[4]= {0x49, 0xe0, 0x05, 0x98};
	u8 UID_str[10] = {'0','0','0','0','0','0','0','0','',0};
  delay_init();	    	 //延时函数初始化
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
  uart_init(9600);	 //串口初始化为9600
  LED_Init();
  RC522_Init();       //初始化射频卡模块
	//KEY_Init();          	//初始化与按键连接的硬件接口

 	EXTIX_Init();		//外部中断初始化
	//NVIC_Configuration(); 	 //设置NVIC中断分组2:2位抢占优先级，2位响应优先级 	LED_Init();			     //LED端口初始化
	OLED_Init();			//初始化OLED
	OLED_Clear()  	;
  LED0=0;				//点亮LED
//	TIM4_PWM_Init(199,7199);//不分频。PWM频率=72000/(899+1)=80Khz

	delay_ms(3000);




	// UID为你要修改的卡的UID key_type：0为KEYA，非0为KEYB KEY为密钥 RW:1是读，0是写 data_addr为修改的地址 data为数据内容
	IC_RW ( UID, 0, KEY_A, 1, 0x10, data );

    while(1)
    {

			printf("rn开始 ");
			//寻卡中
			OLED_ShowString(0,0,"please put card          ");
			OLED_ShowString(0,2,"UID:");
			if(UID_str[9] != 0)
			OLED_ShowString(32,2,UID_str);
			status = PcdRequest(PICC_REQALL, g_ucTempbuf);//寻卡
			printf(" %X ",status);
			if (status != MI_OK)
        {
					PcdReset();
					PcdAntennaOff();
					PcdAntennaOn();
					continue;
				}
		 printf("rn卡的类型:");
	    for(i=0;i<2;i++)
		{
			temp=g_ucTempbuf[i];
			printf("%X",temp);

		}
         status = PcdAnticoll(g_ucTempbuf);//防冲撞
         if(status != MI_OK)
         {    continue;    }
				 printf("rn卡序列号：");	//终端显示

		for(i=0;i<4;i++)
		{
			temp=g_ucTempbuf[i];
			printf("%X ",temp);

		}
		UID_str[0] = ((g_ucTempbuf[0]>>4)>9)	?(g_ucTempbuf[0]>>4)-10+'a'	:(g_ucTempbuf[0]>>4)+'0';
		UID_str[1] = ((g_ucTempbuf[0]&0x0f)>9)?(g_ucTempbuf[0]&0x0f)-10+'a':(g_ucTempbuf[0]&0x0f)+'0';
		UID_str[2] = ((g_ucTempbuf[1]>>4)>9)	?(g_ucTempbuf[1]>>4)-10+'a'	:(g_ucTempbuf[1]>>4)+'0';
		UID_str[3] = ((g_ucTempbuf[1]&0x0f)>9)?(g_ucTempbuf[1]&0x0f)-10+'a':(g_ucTempbuf[1]&0x0f)+'0';
		UID_str[4] = ((g_ucTempbuf[2]>>4)>9)	?(g_ucTempbuf[2]>>4)-10+'a'	:(g_ucTempbuf[2]>>4)+'0';
		UID_str[5] = ((g_ucTempbuf[2]&0x0f)>9)?(g_ucTempbuf[2]&0x0f)-10+'a':(g_ucTempbuf[2]&0x0f)+'0';
		UID_str[6] = ((g_ucTempbuf[3]>>4)>9)	?(g_ucTempbuf[3]>>4)-10+'a'	:(g_ucTempbuf[3]>>4)+'0';
		UID_str[7] = ((g_ucTempbuf[3]&0x0f)>9)?(g_ucTempbuf[3]&0x0f)-10+'a':(g_ucTempbuf[3]&0x0f)+'0';
		UID_str[9] = 1;
		//OLED_ShowString(0,2,UID_str);

		RC522_Handle();




/*		if(g_ucTempbuf[0]==0x07&&g_ucTempbuf[1]==0x87&&g_ucTempbuf[2]==0xE8&&g_ucTempbuf[3]==0x76)		//0787E876,4396C597，83B062C9
		{
			printf("rnDoor Opened.rn");
			delay_ms(2000);
		}
		else
		{
			printf("rnThe illegal card!rn");
			delay_ms(2000);
		}
*/
		// 重要提醒，写卡操作有风险，请勿随意尝试，不能保证程序安全性，本人对任何程序问题概不负责，不限于由任何程序错误导致的任何损失或损害
		// 测试程序0，完成addr读写读
    // RC522_Handle();
		// 谨慎使用 测试程序1，完成0x0F块 验证KEY_A、KEY_B 读 写RFID1 验证KEY_A1、KEY_B1 读 写RFID2
		// RC522_Handle1();

        if(num % 20 == 0)
            LED0 = !LED0;
        num++;
    }
}

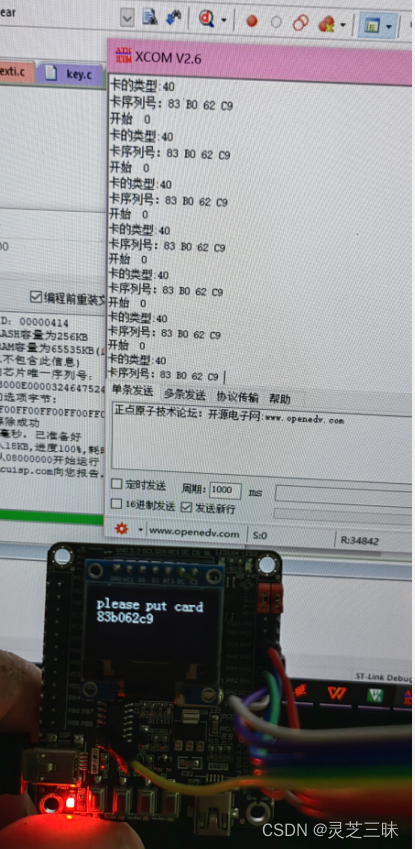

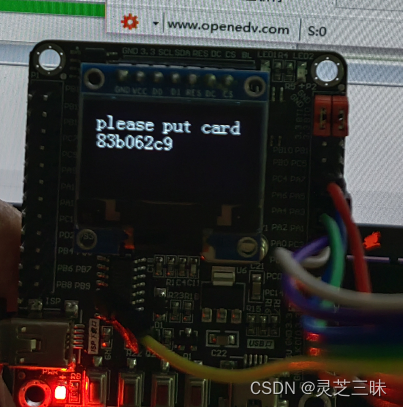

最终效果

刷卡之后显示卡的UID

完整版讲解链接

RFID课程设计–基于STM32F103RCT6的智能门禁系统

完整版工程文件下载链接

RFID课程设计工程文件，基于STM32F103RCT6的智能门禁系统

最后
