STM32L+BC20 连接电信云控制继电器

目录
一、材料准备
二、设备连接
2.1、插入物联网卡
三、电信云物联网平台创建
3.1、账户注册、登入
3.2、创建产品、设备、属性、服务类型
四、程序下载
4.1、修改代码
4.2、连接ST-LINK仿真器
4.3、下载程序
4.4、重启设备，查看数据上传结果
4.5、下发指令控制继电器

一、材料准备

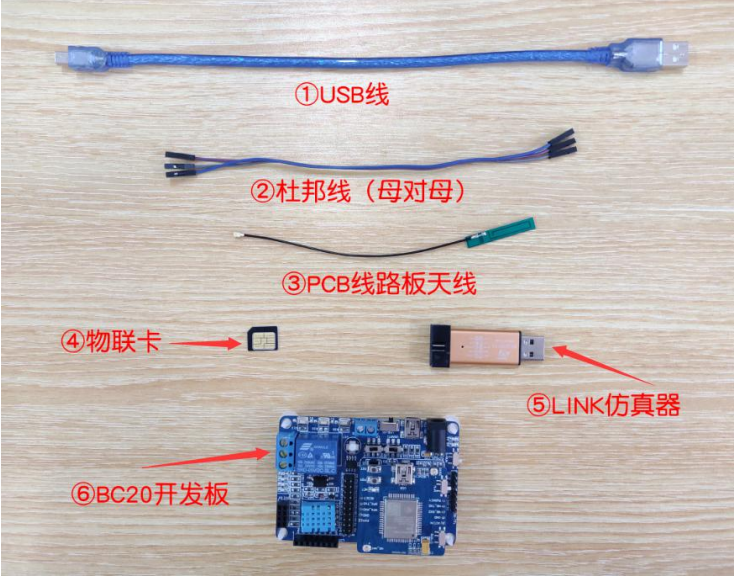

准备以下材料

二、设备连接
2.1、插入物联网卡

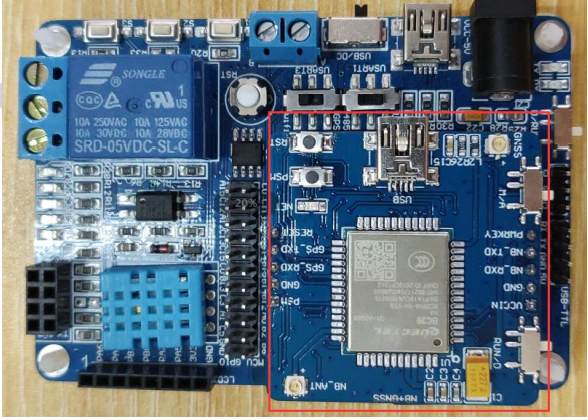

首先把BC20核心板从开发板上拆下来

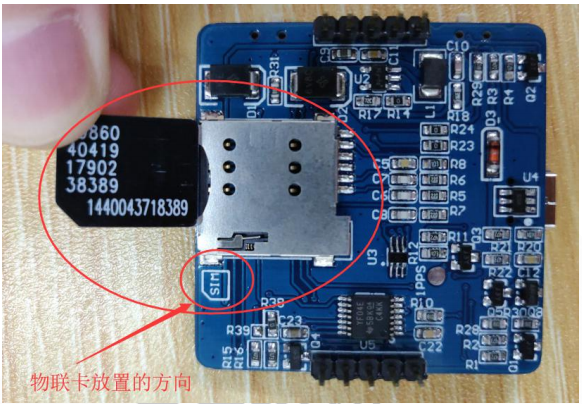

然后将物联卡放置在BC20核心板内

物联卡放置完成将BC20核心板重新插入到开发板内（注意不要弄错方向）

三、电信云物联网平台创建
3.1、账户注册、登入
电信云：https://www.ctwing.cn

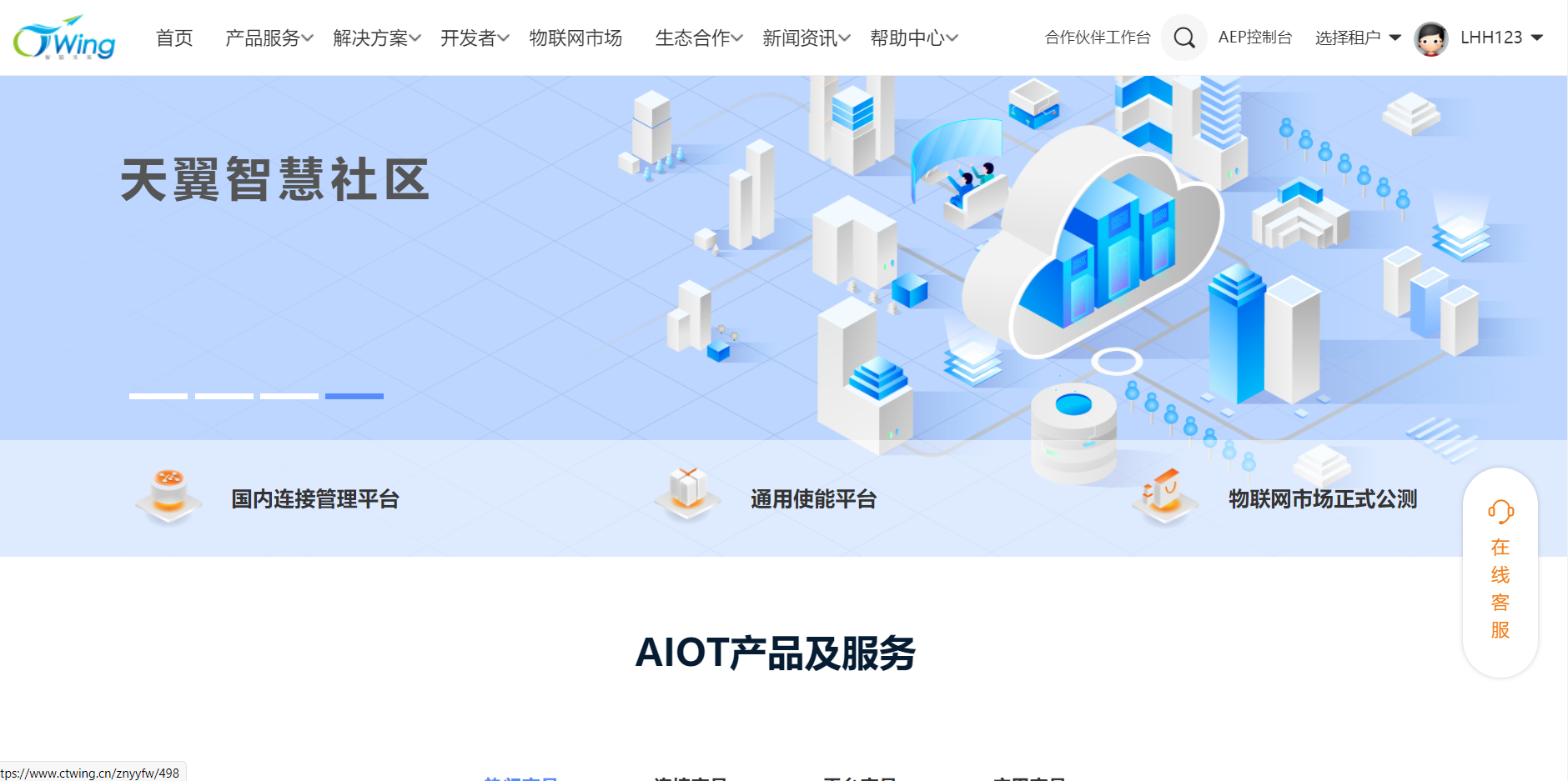

进入电信云物联网平台登录页面

若已有账号，则直接登录。若没有账号，则按照官方提示进行注册。

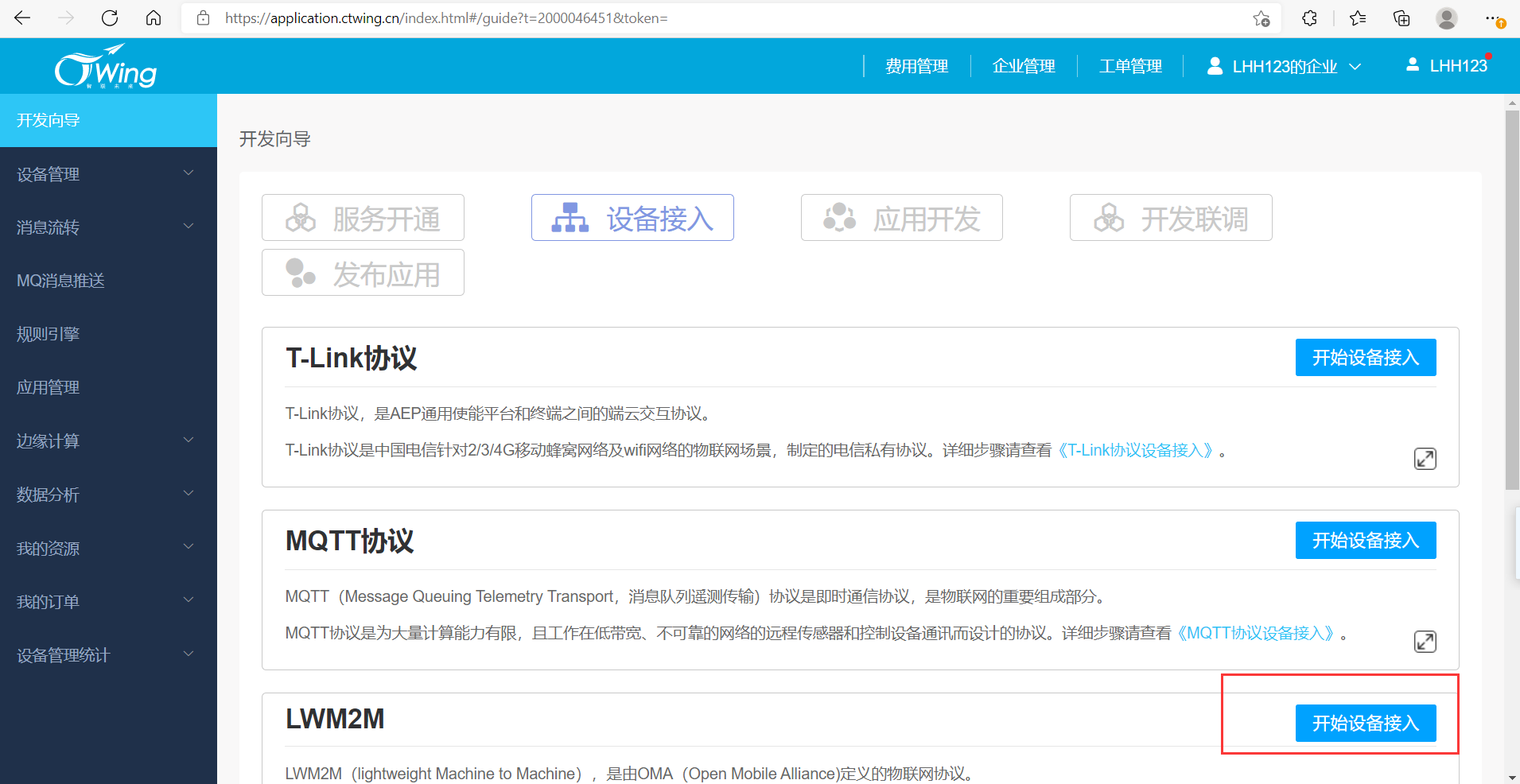

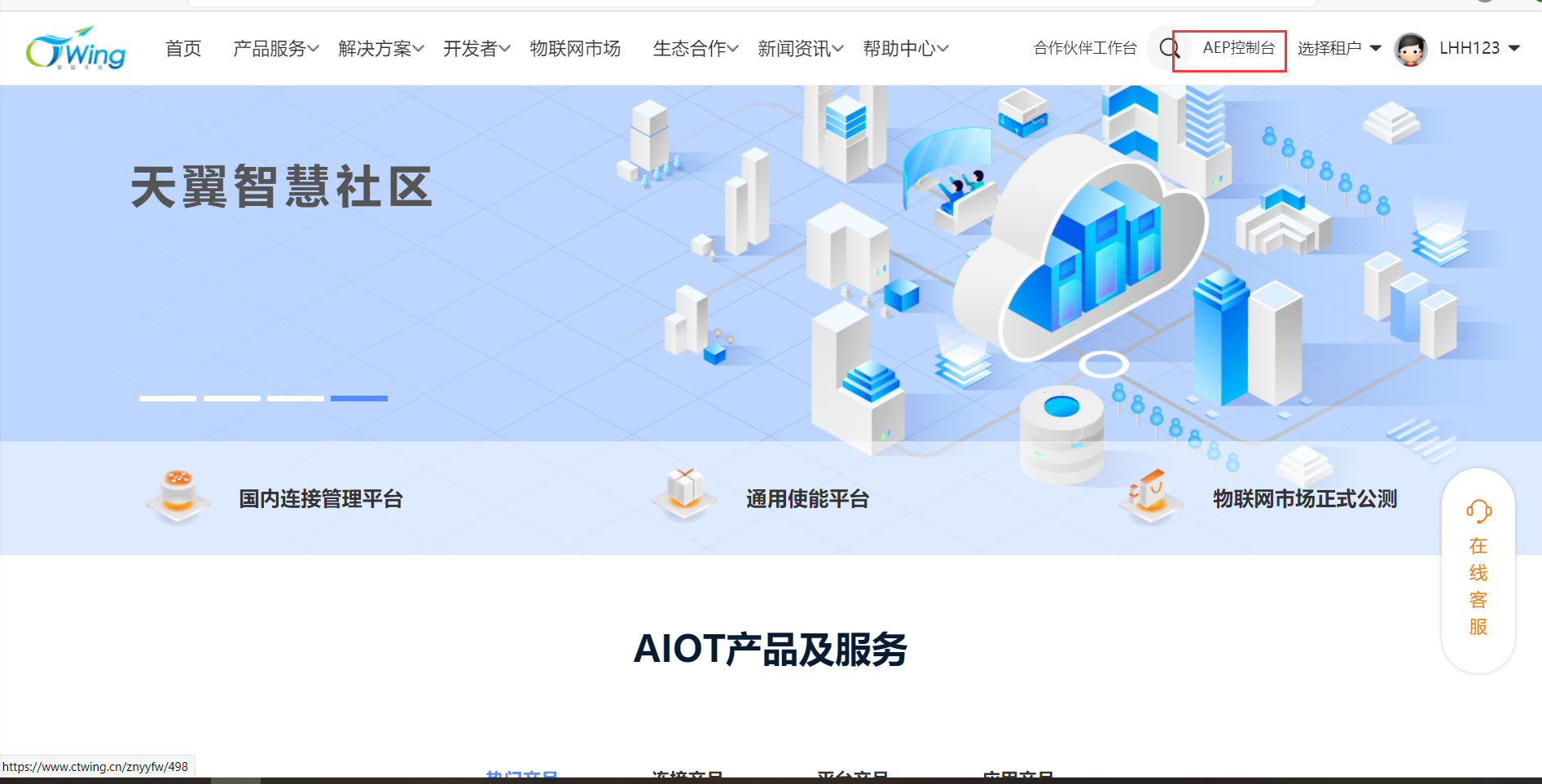

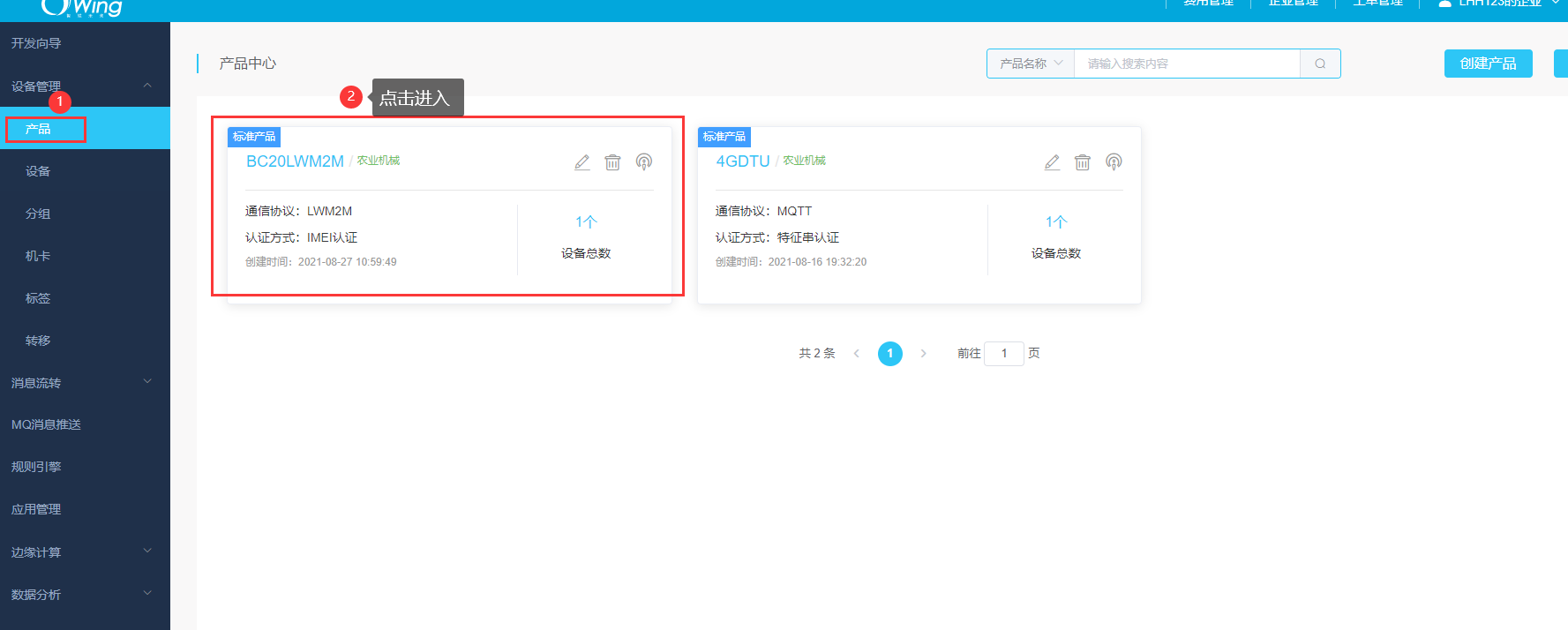

注册登录完成按照提示点击进入


3.2、创建产品、设备、属性、服务类型

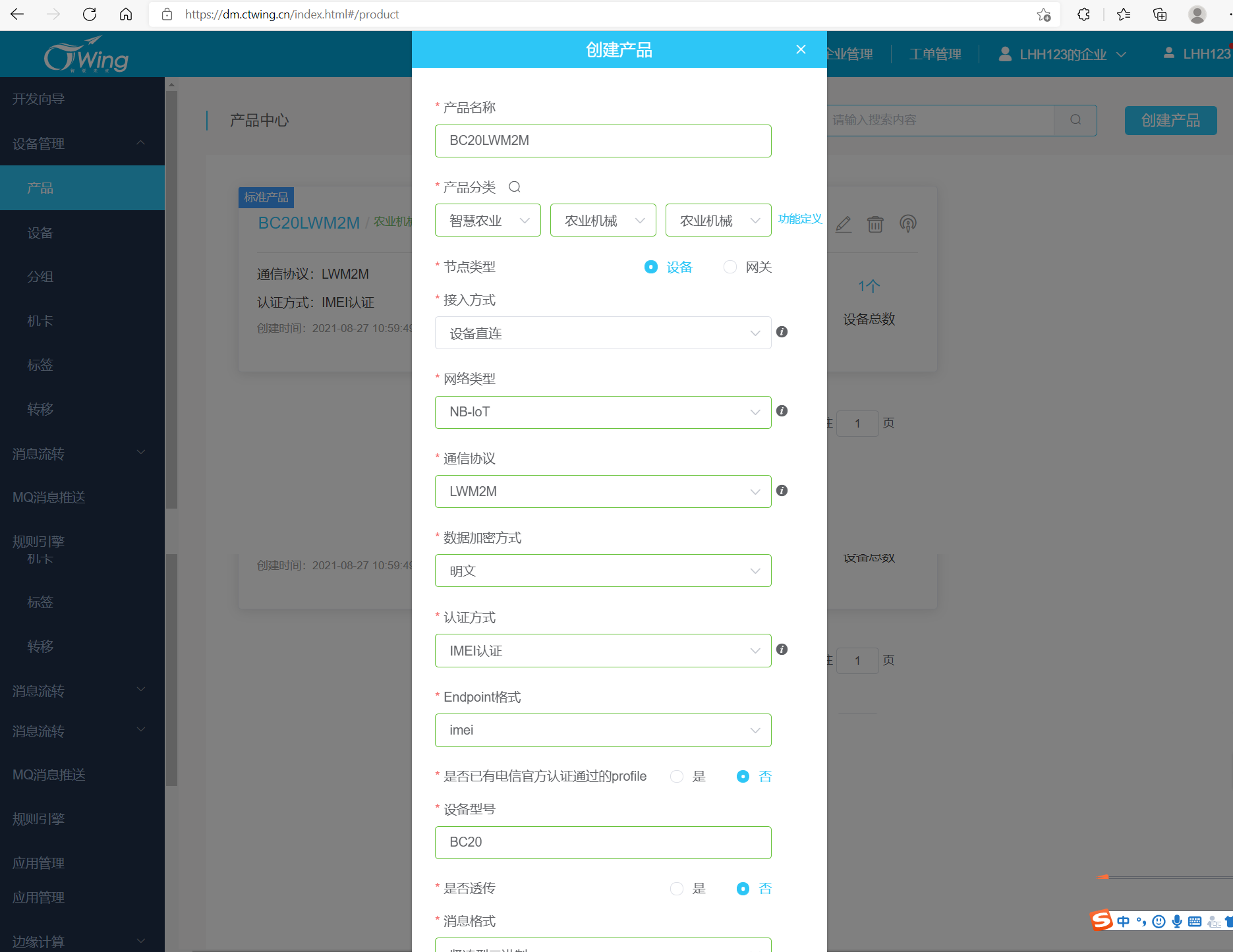

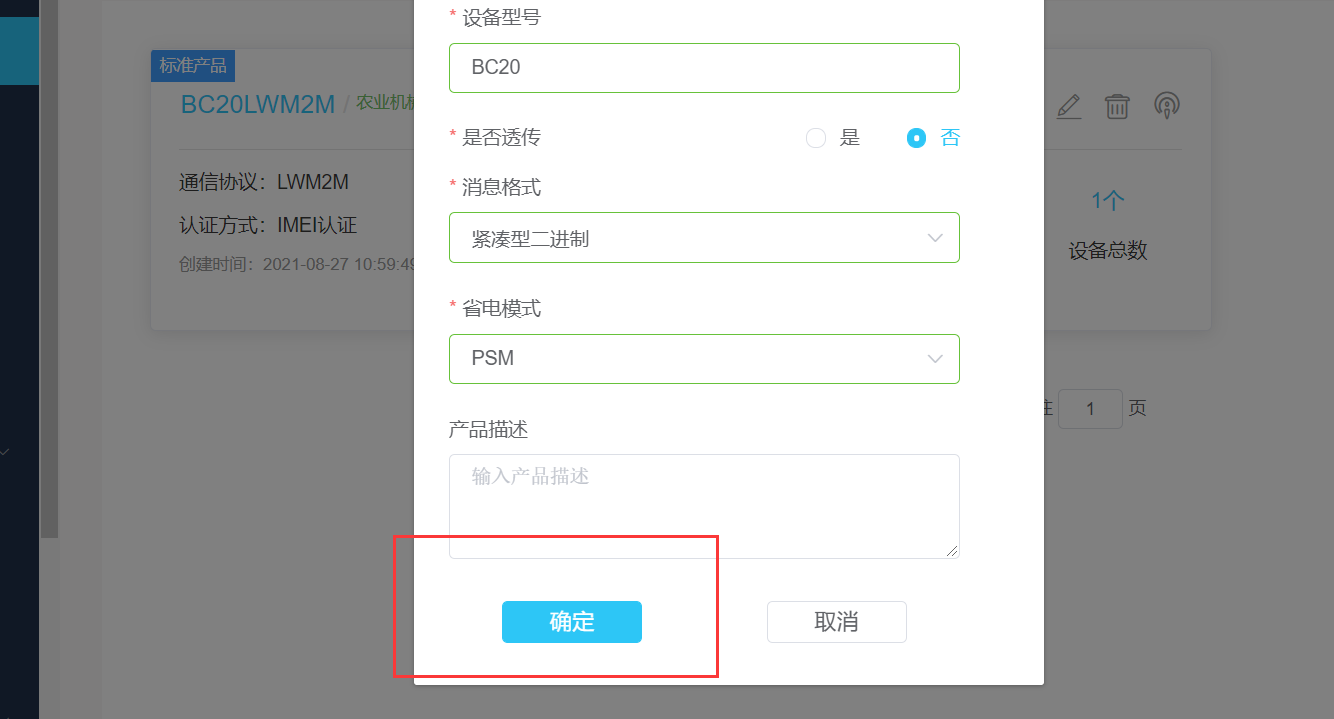

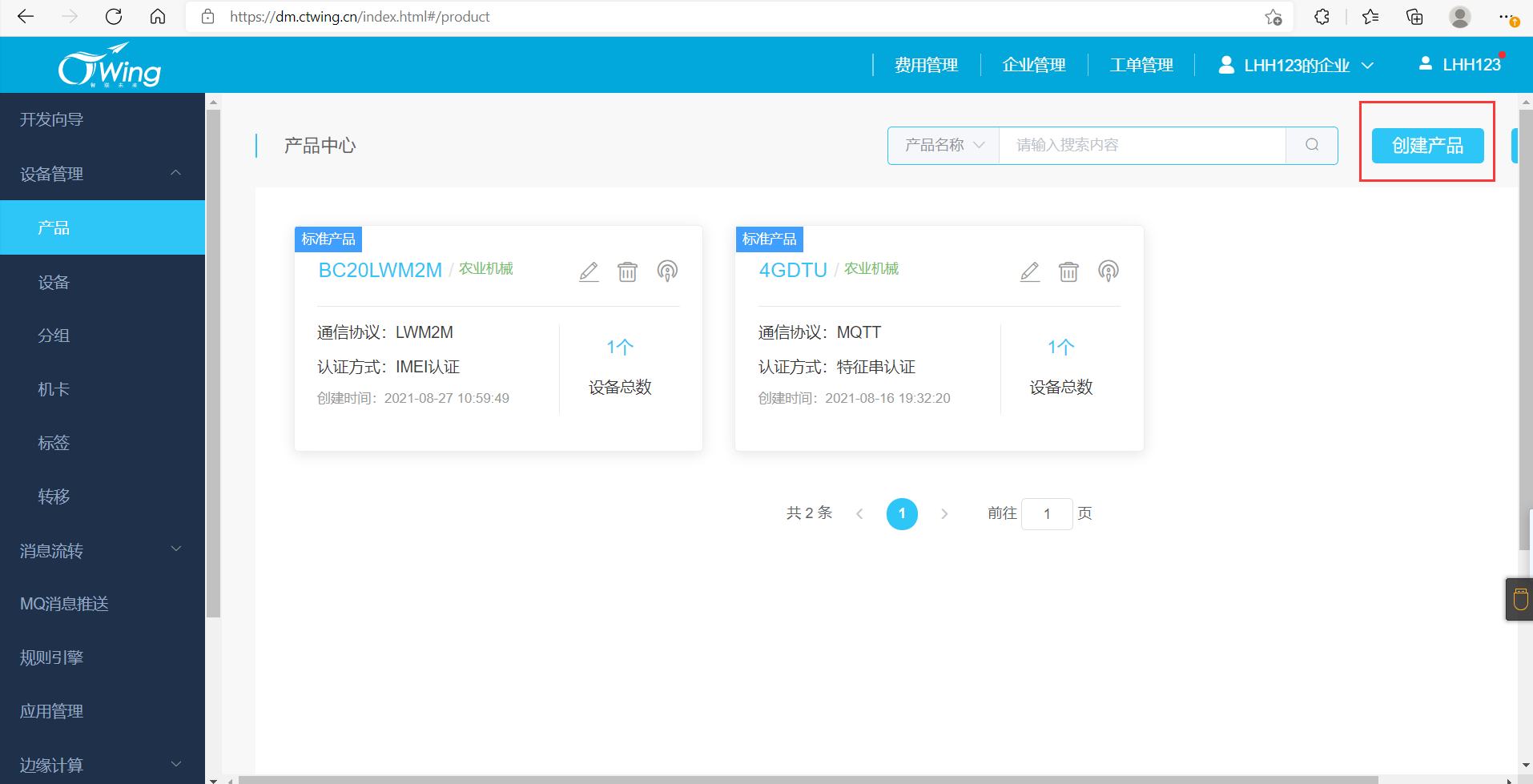

按照提示选择创建产品


点击确定

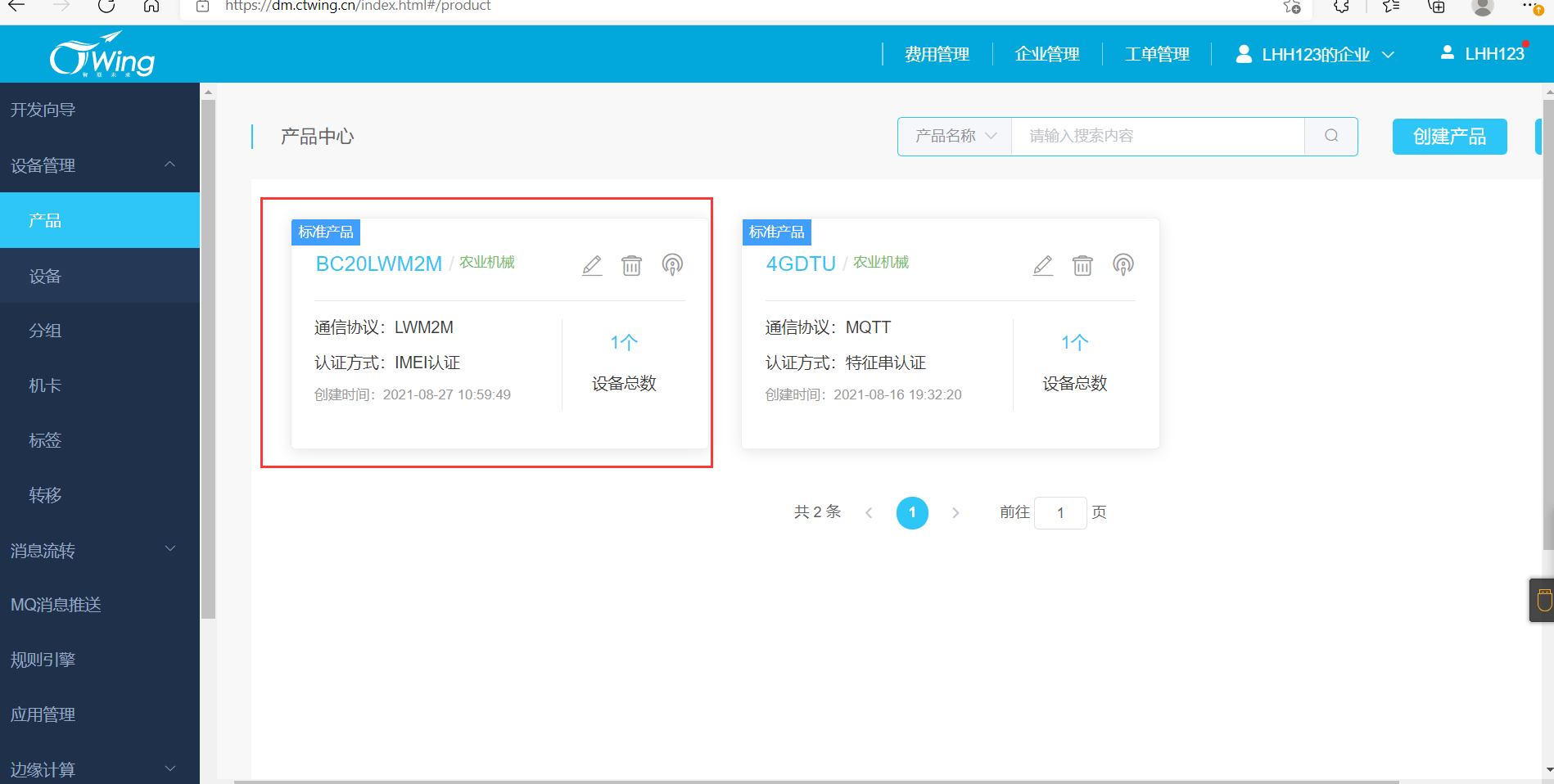

产品创建完成

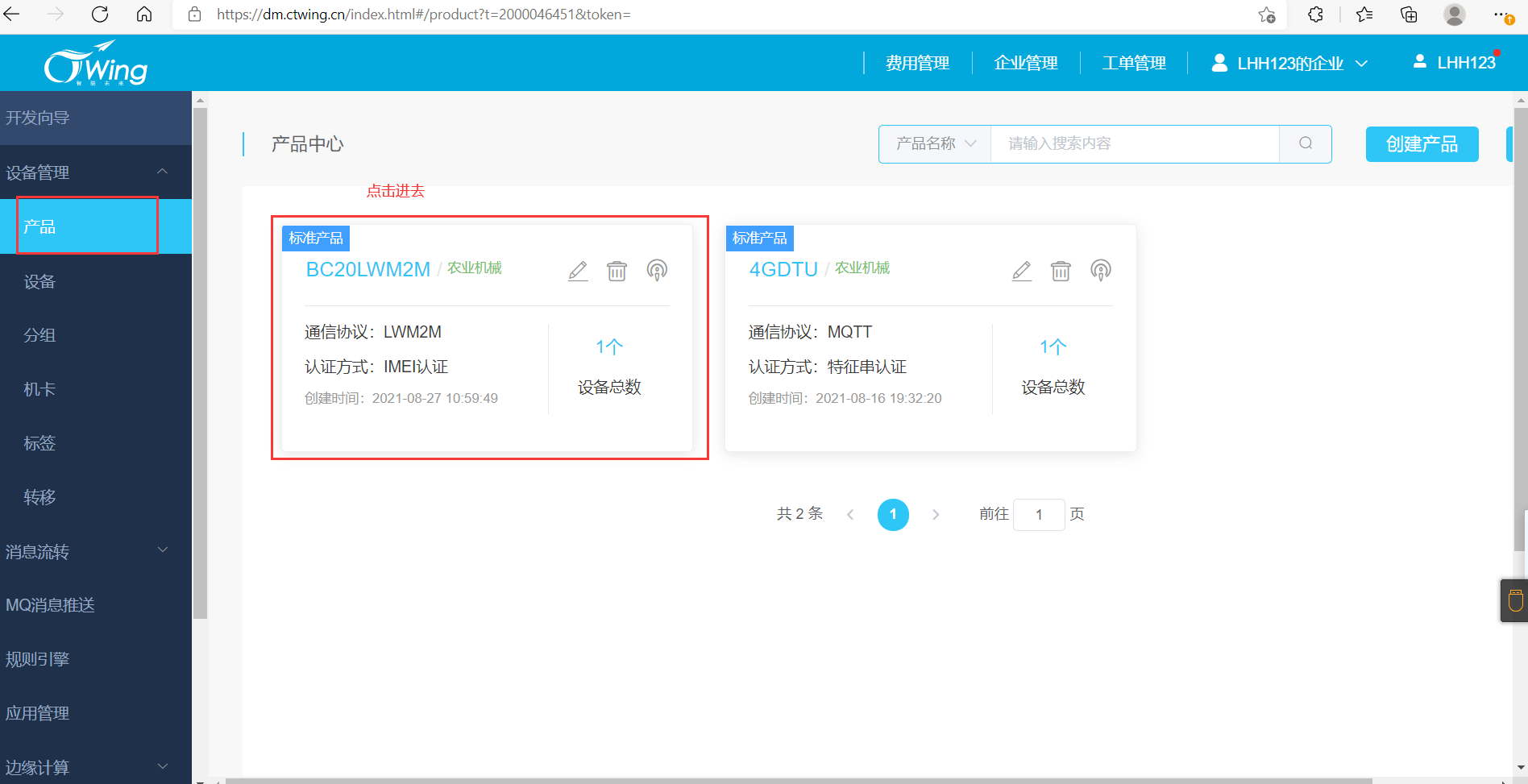

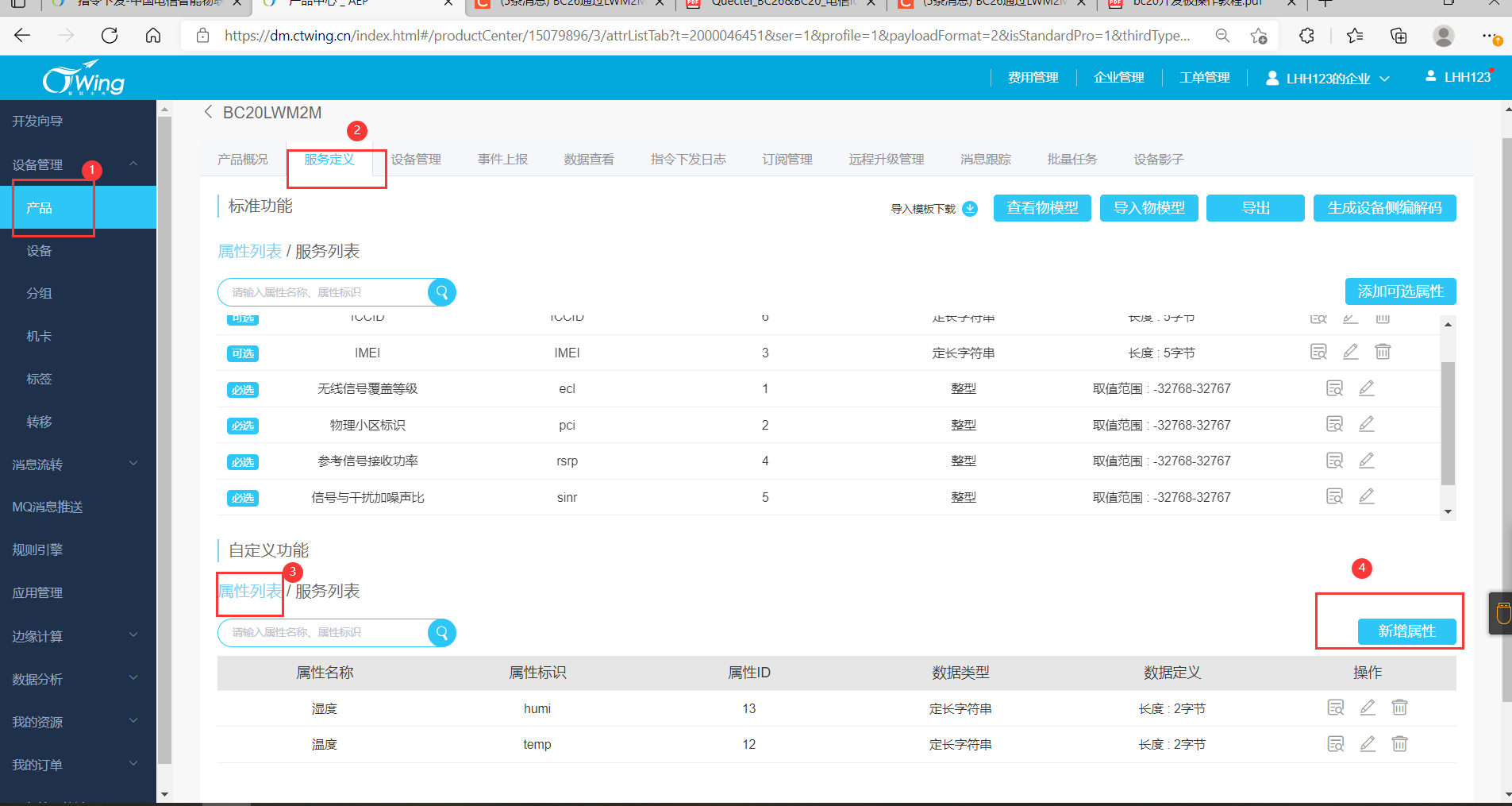

按照提示添加属性

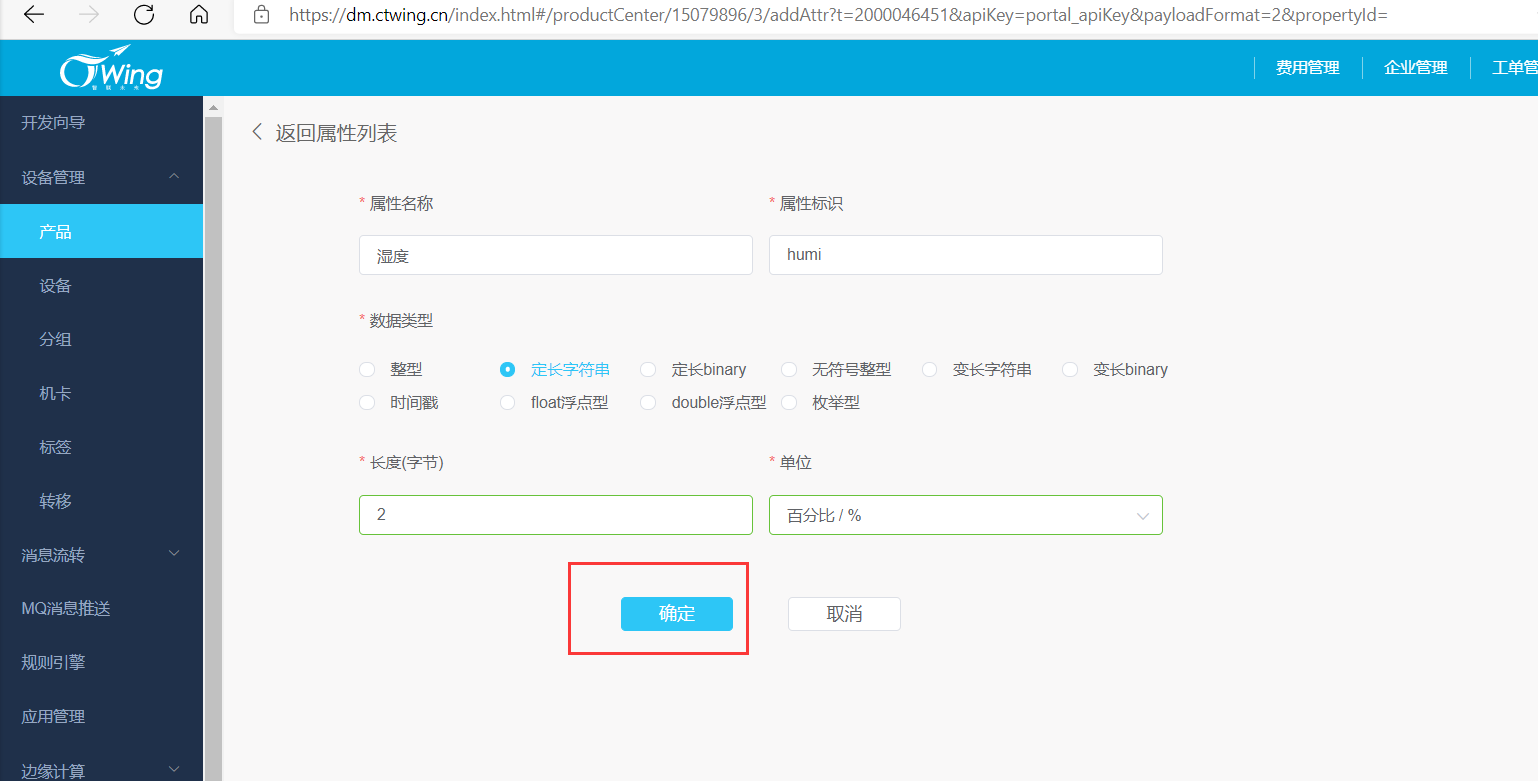

添加湿度属性

添加温度属性

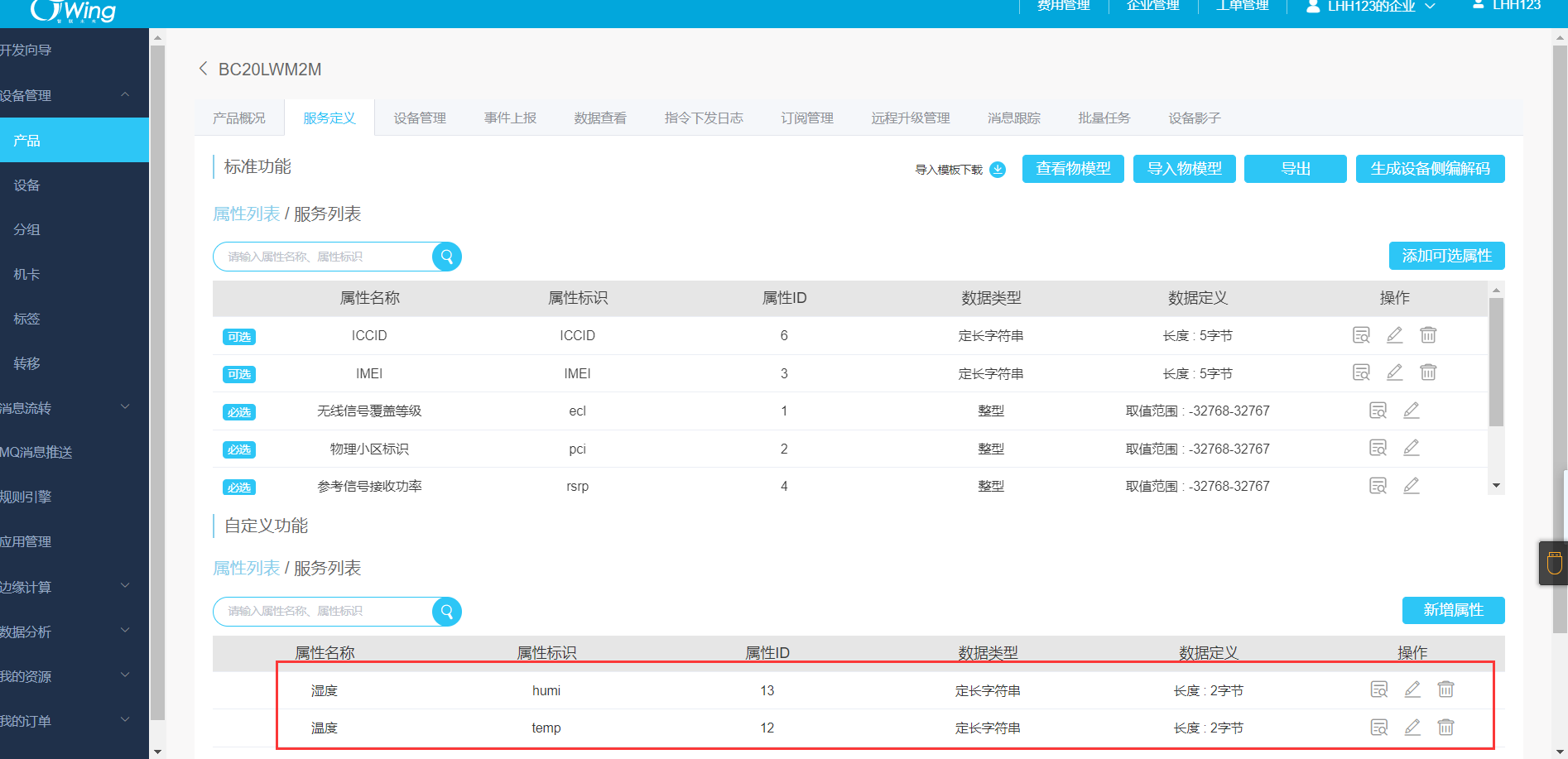

属性添加完成

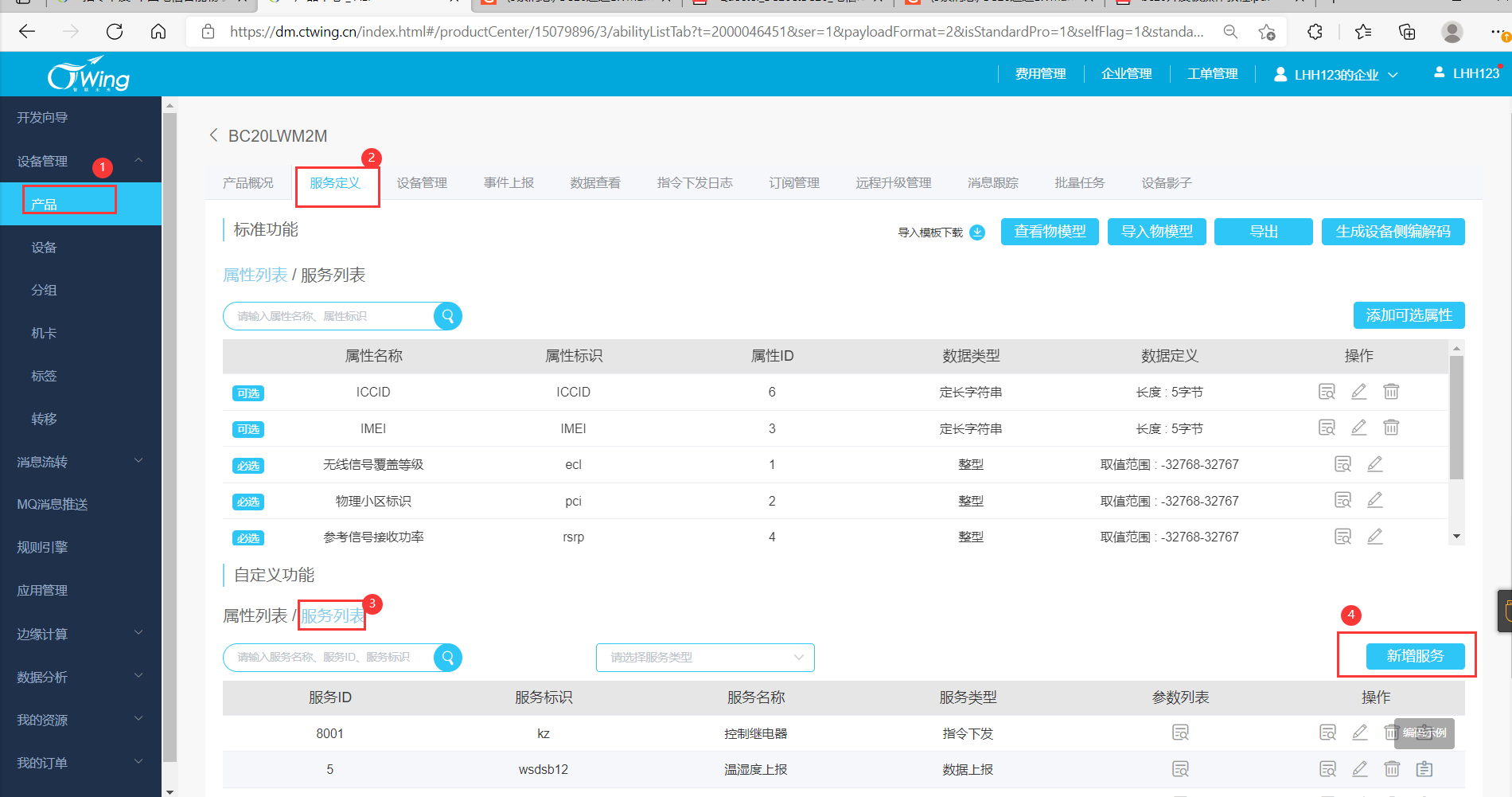

按照提示添加服务类型

添加温湿度数据上报服务

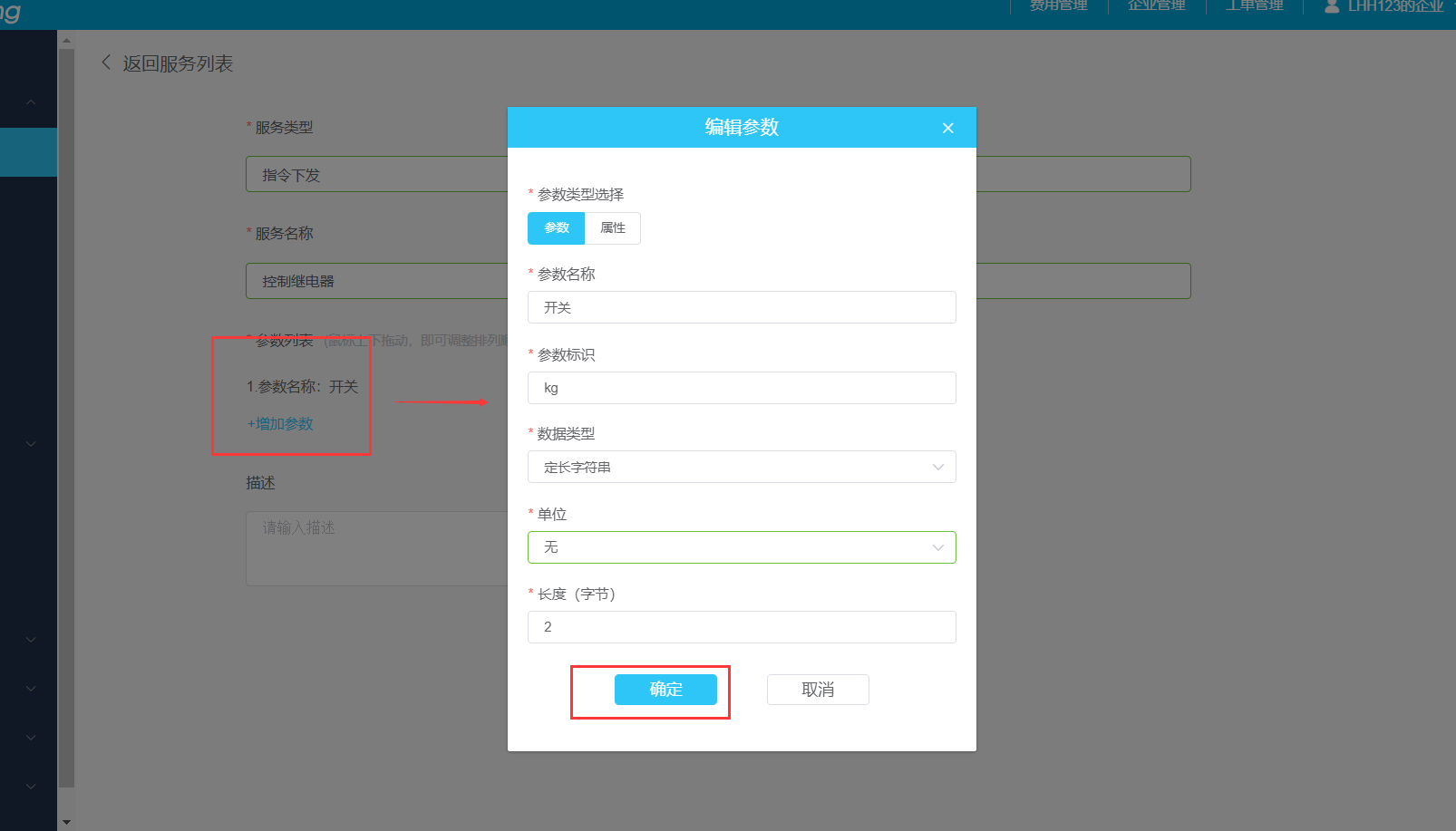

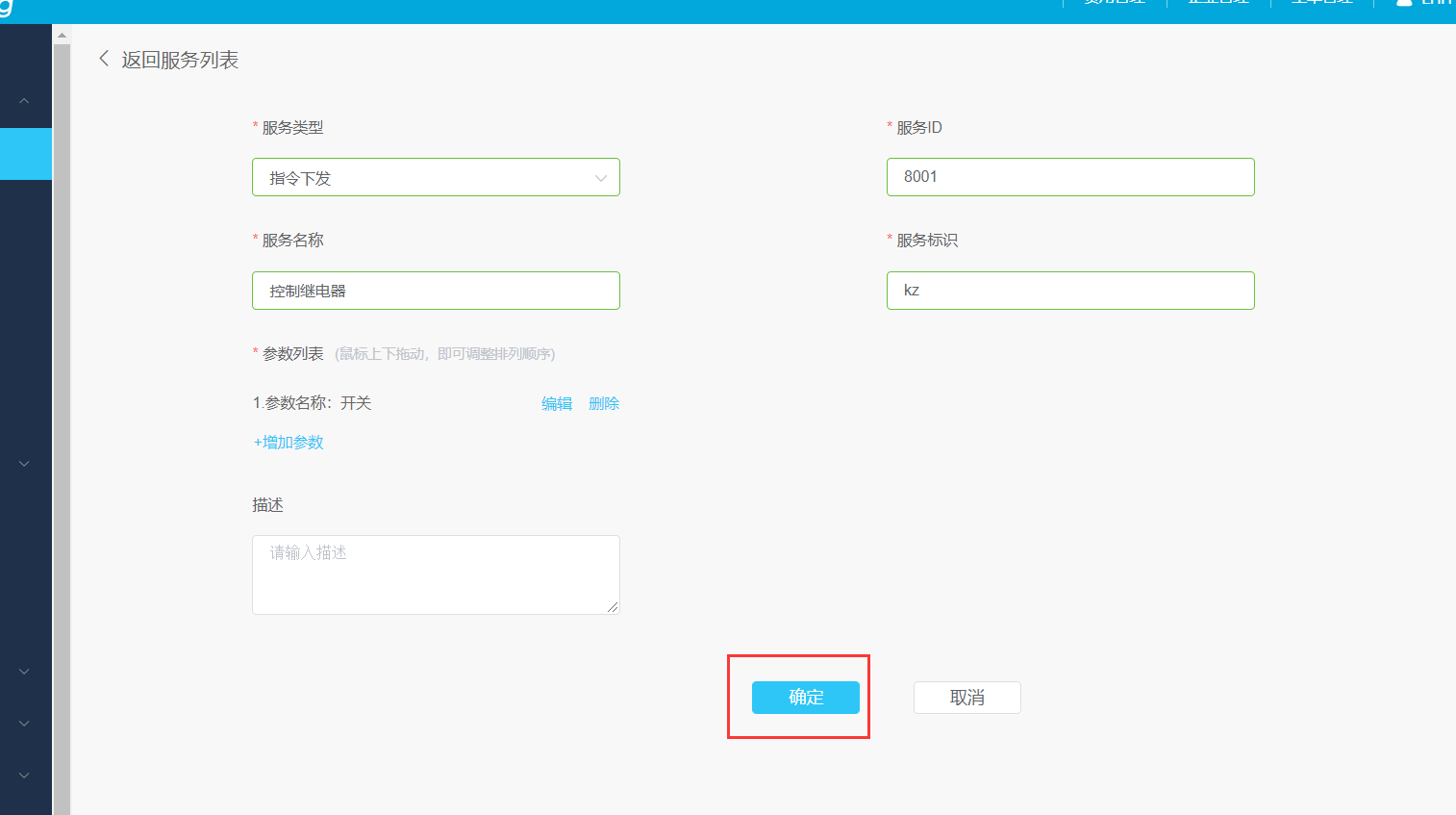

添加指令下发服务

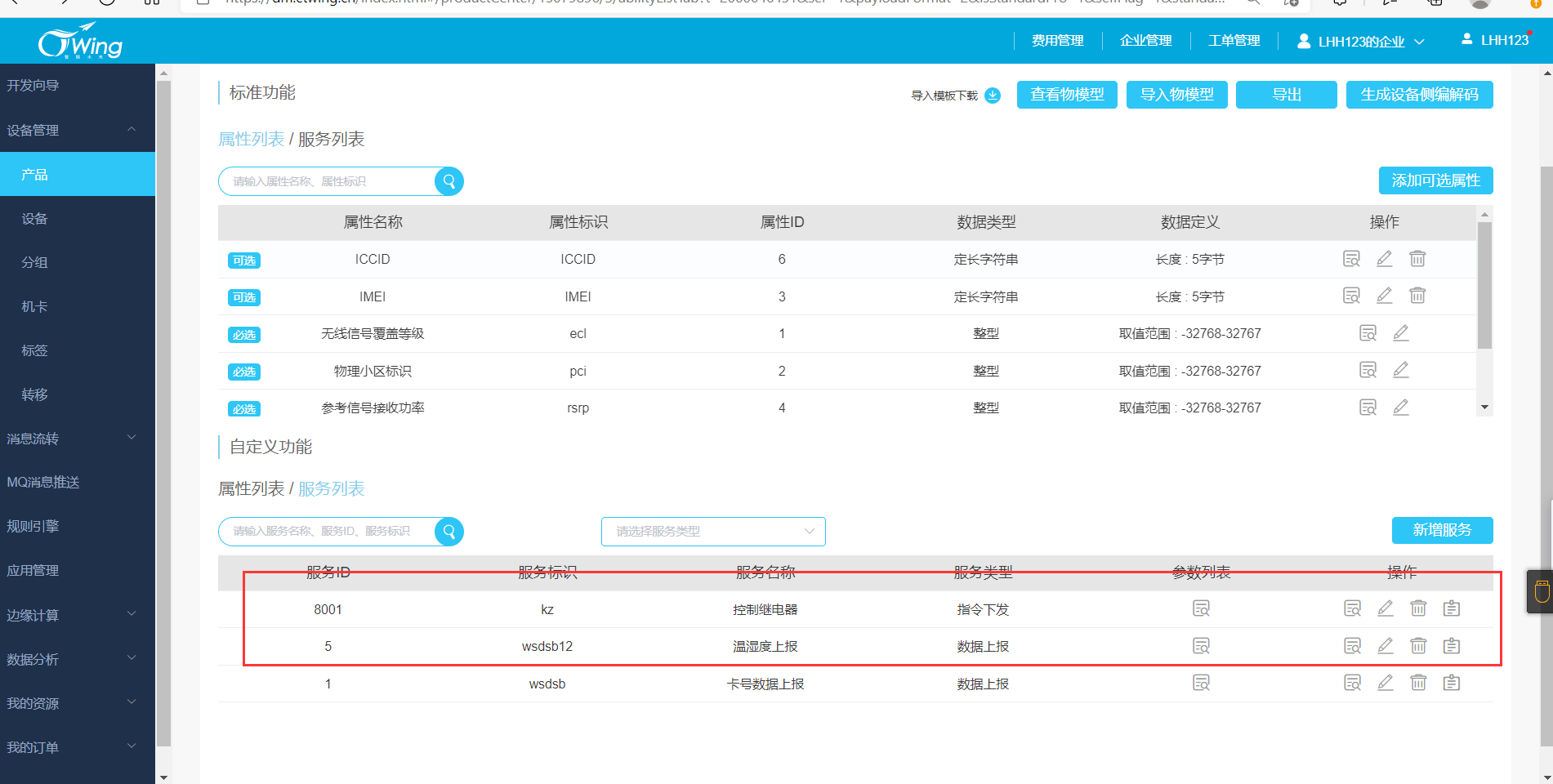

添加完成

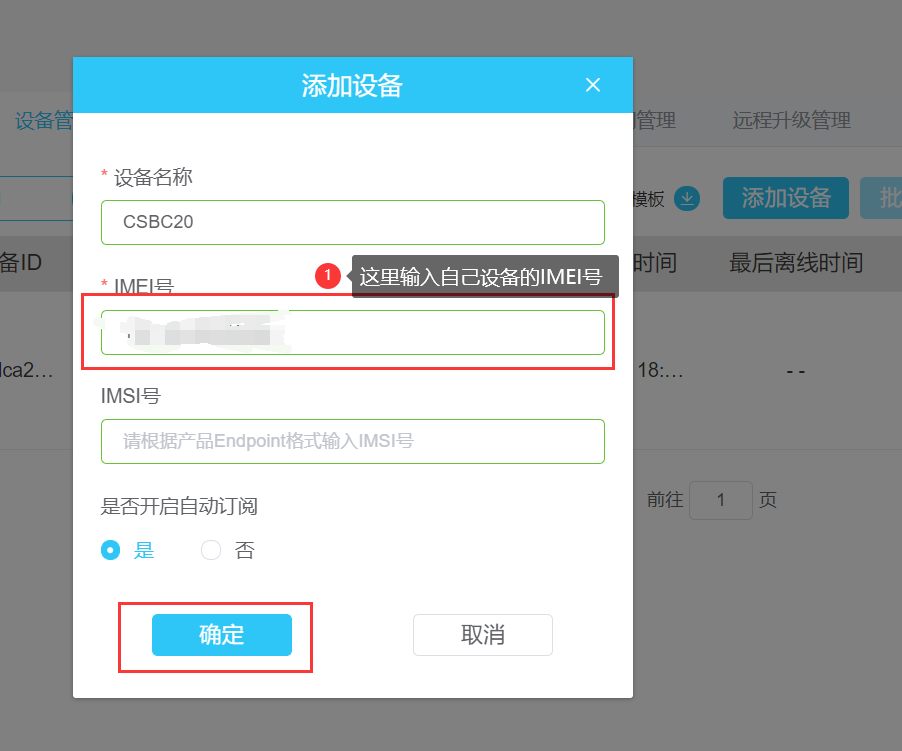

按照提示创建设备


IMEI号获取方法：BC20核心板连接USB转TTL模块，通过串口发送AT+CGSN=1,随后返回的便是设备的IMEI号
发送：AT+CGSN=1
返回：+CGSN: *************** （IMEI号是15位的）

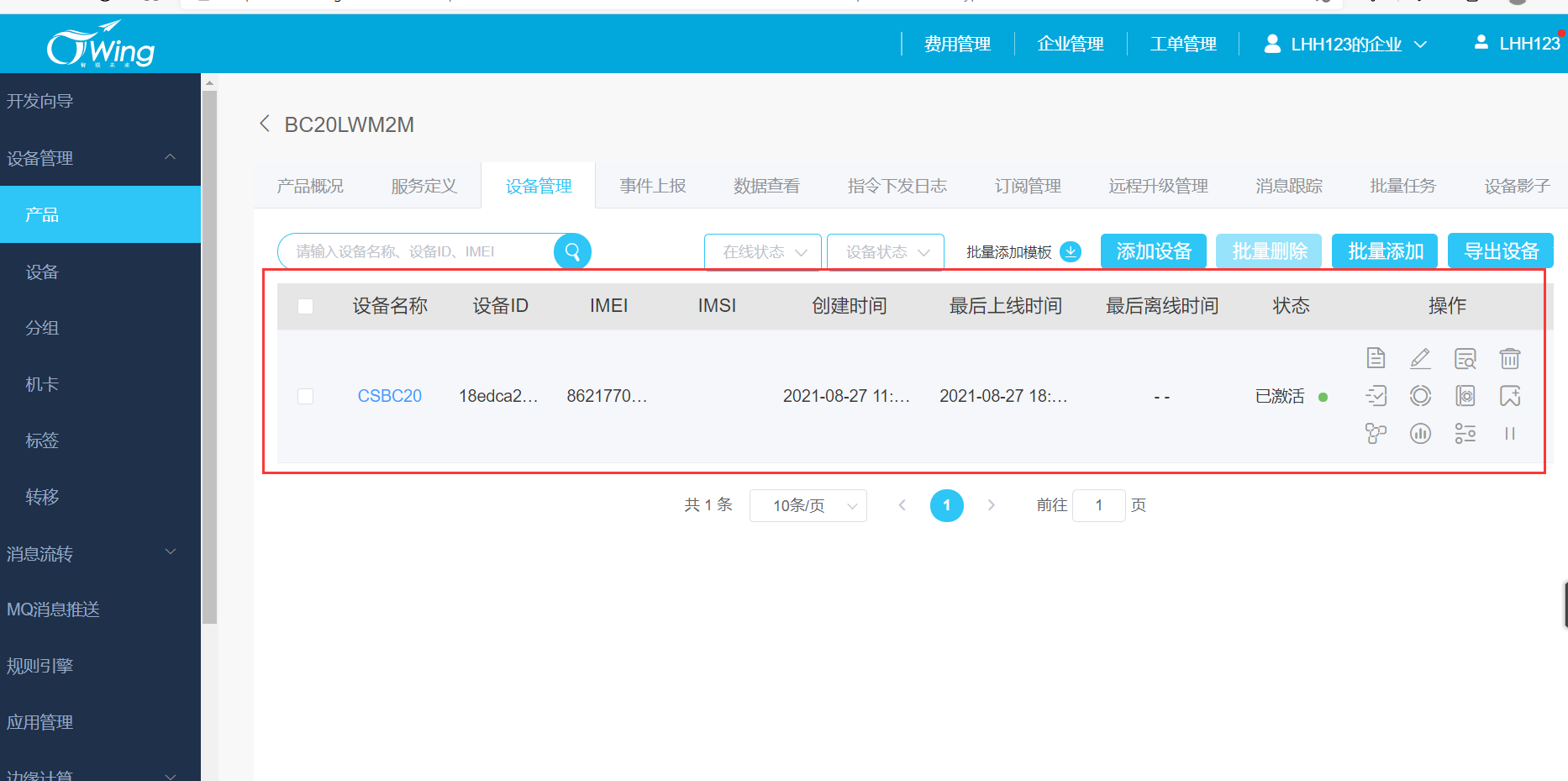

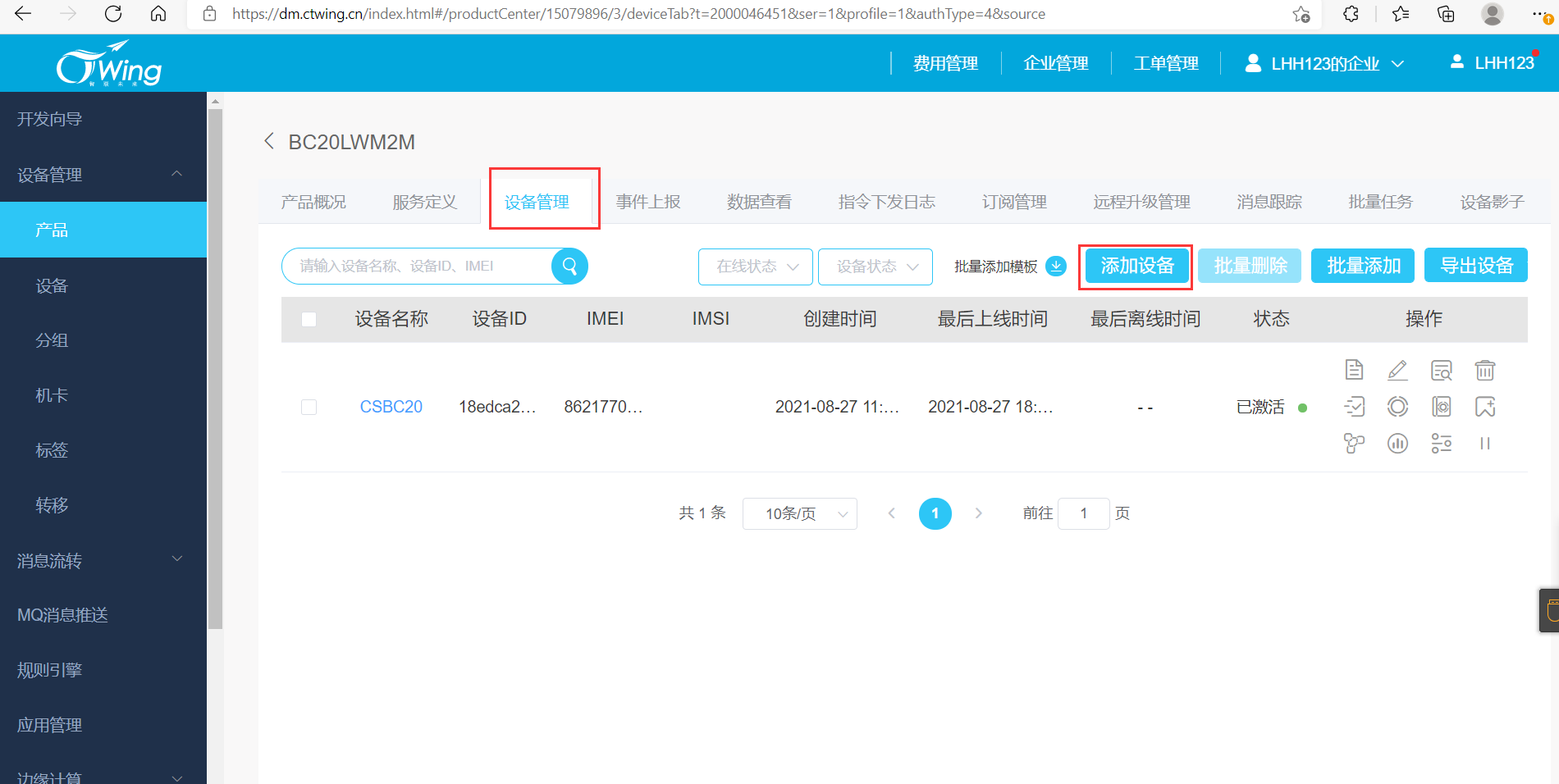

设备创建完成

四、程序下载

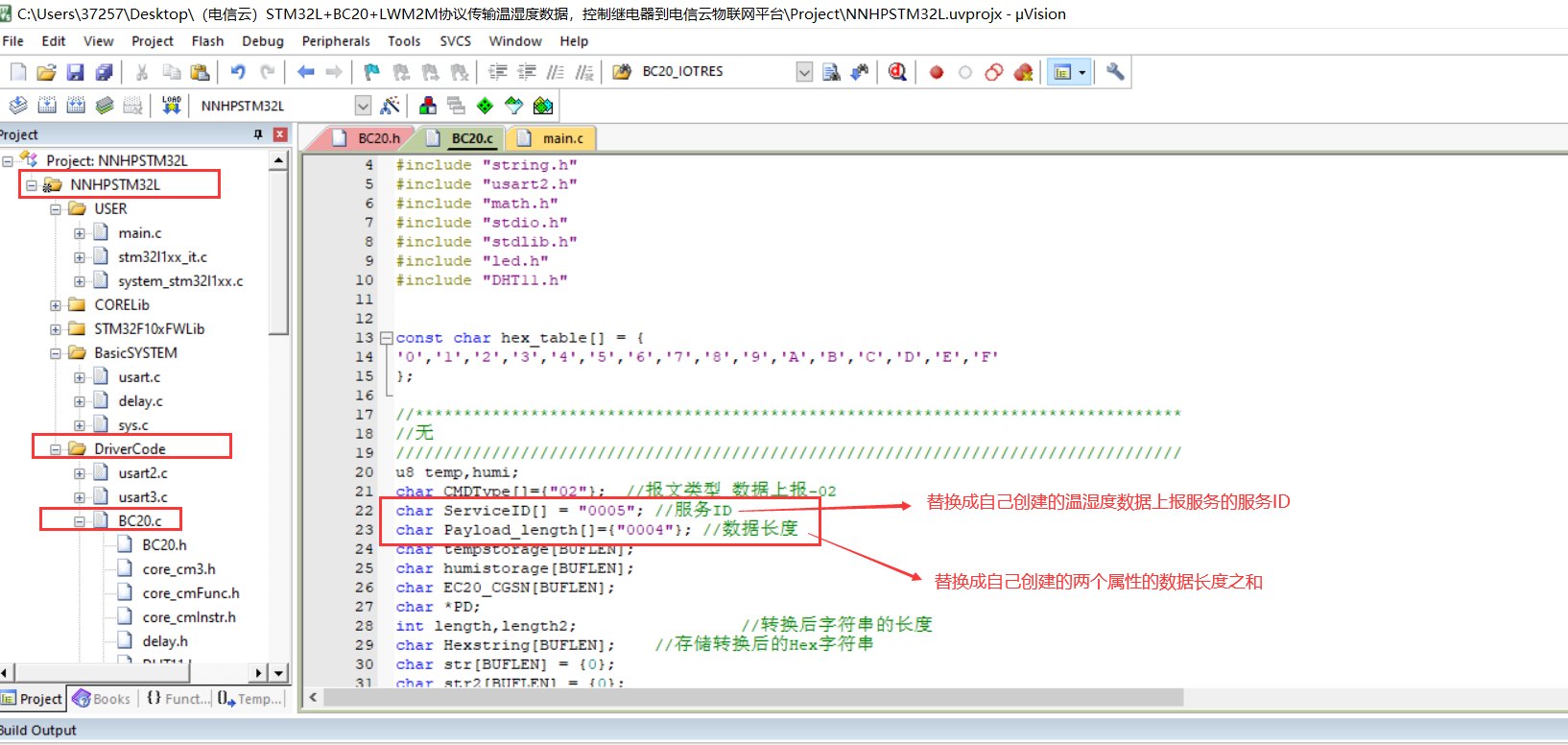

4.1、修改代码

4.2、连接ST-LINK仿真器并接入天线

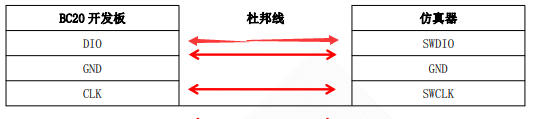

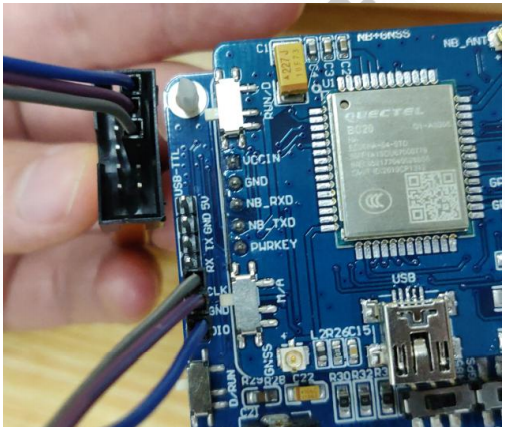

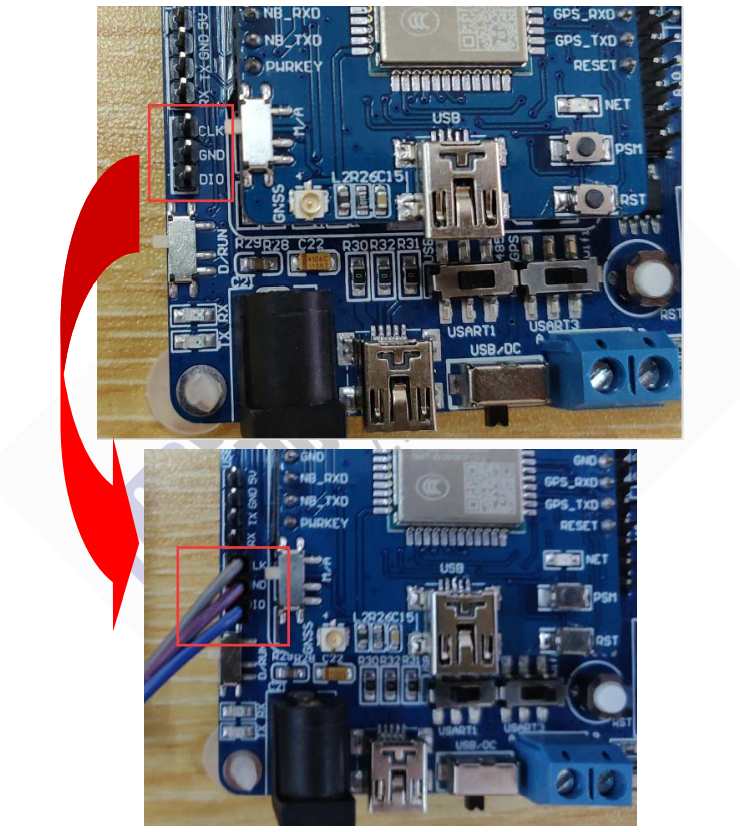

使用3条杜邦线接入BC20开发板的CLK、GND、DIO中

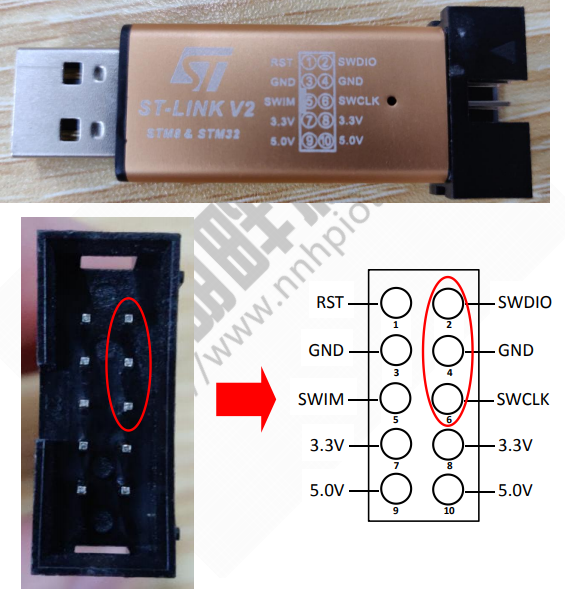

接着把另一头杜邦线接入仿真器的SWDIO、GNF、SWCLK，仿真器USB接口接入电脑（注意：仔细看自己仿真器的引脚顺序SWDIO、GNF、SWCLK的位置，有些仿真器的引脚顺序和我使用的不一样。）


仿真器接好如图所示

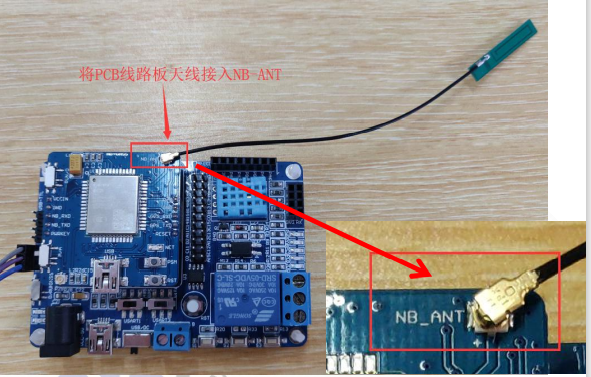

按照提示接入PCB线路板天线

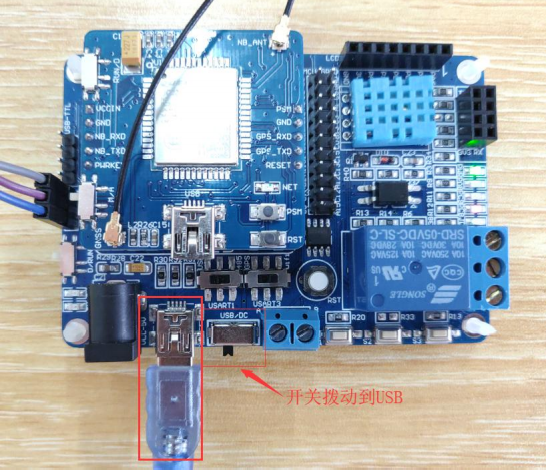

最后将USB线接入BC20开发板和电脑中，我这里使用的是USB供电，要把开关拨到USB，如果用电源供电就拨动到DC

4.3、下载程序

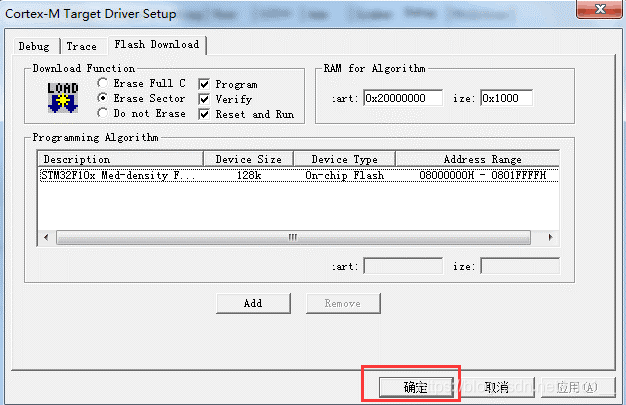

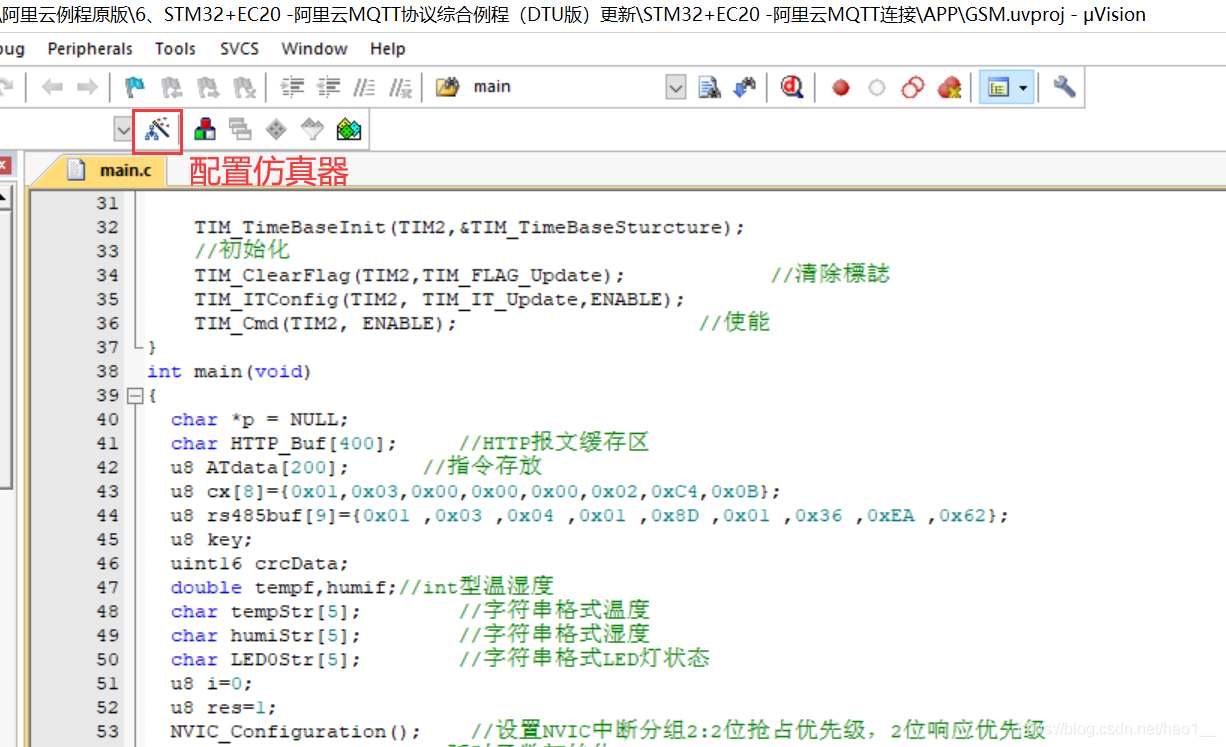

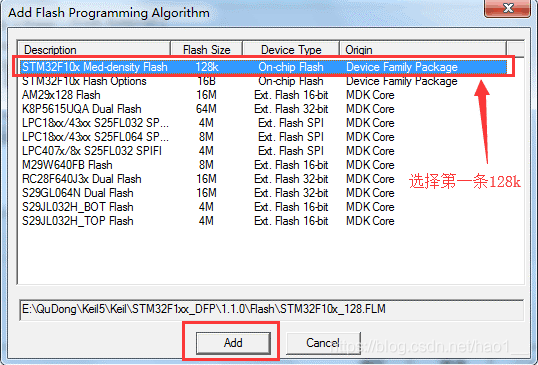

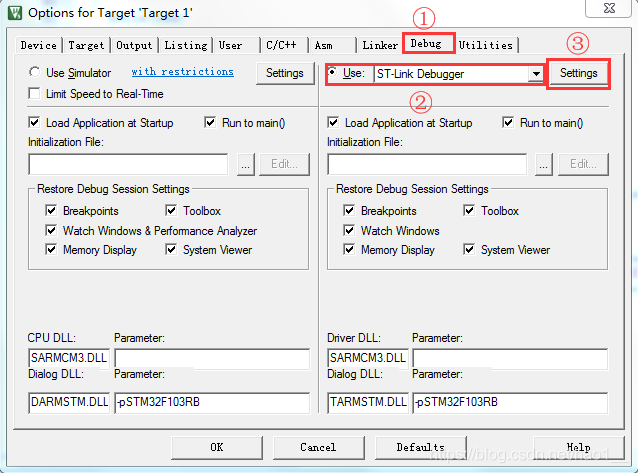

打开代码，点击配置仿真器

4.4、重启设备，查看数据上传结果

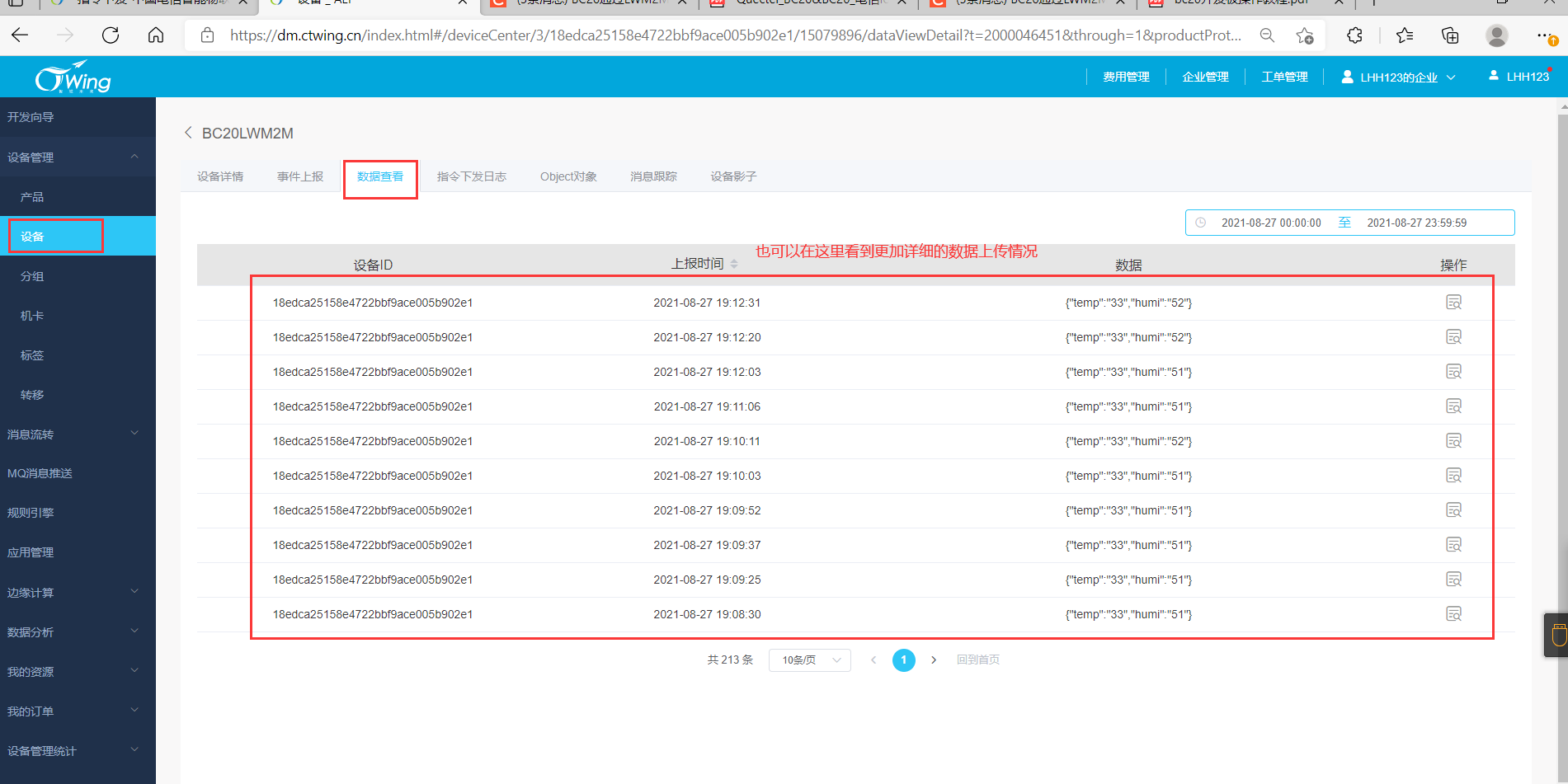

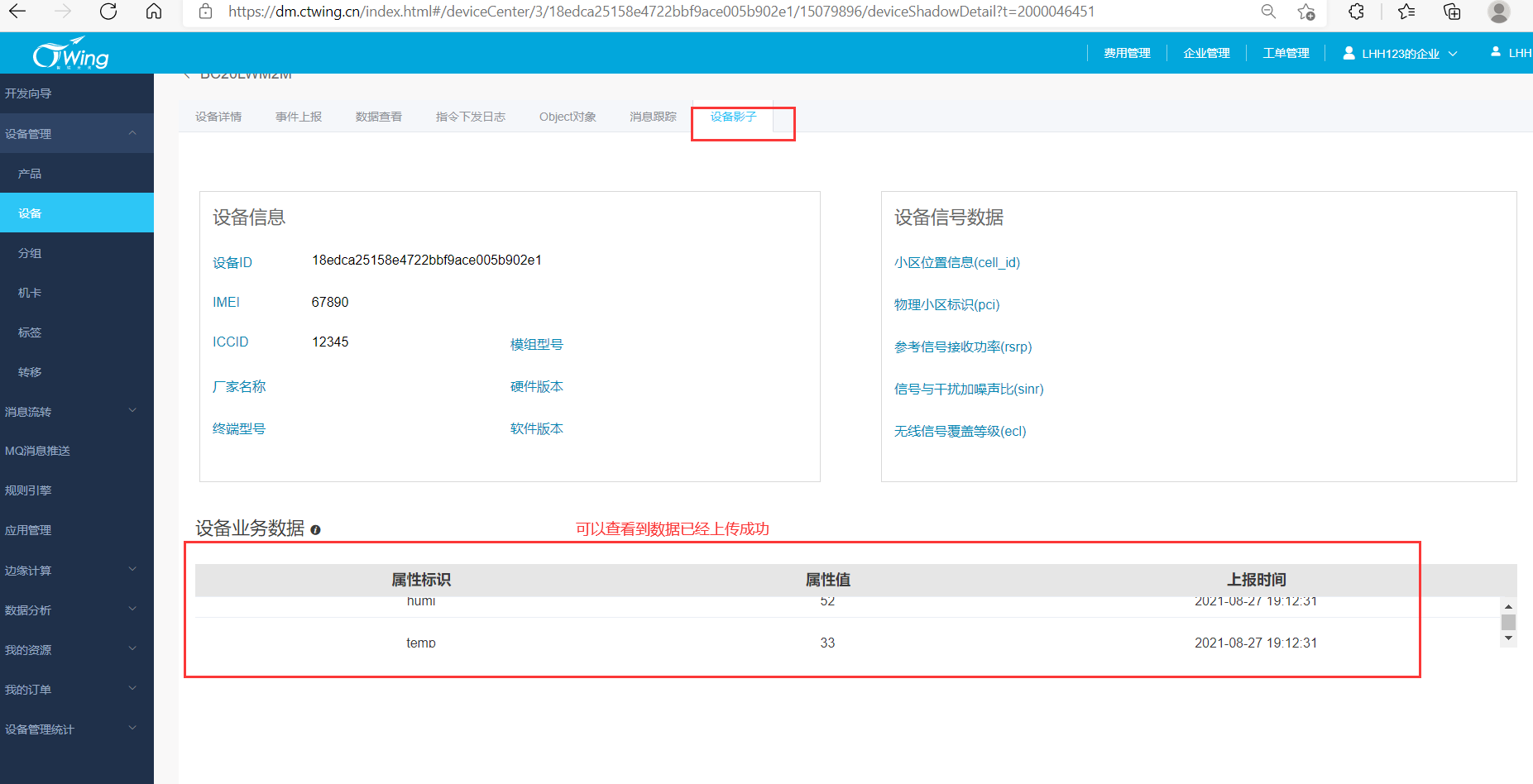

代码下载完成之后，重启一下设备，等待一会，即可完成数据上传



4.5、下发指令控制继电器

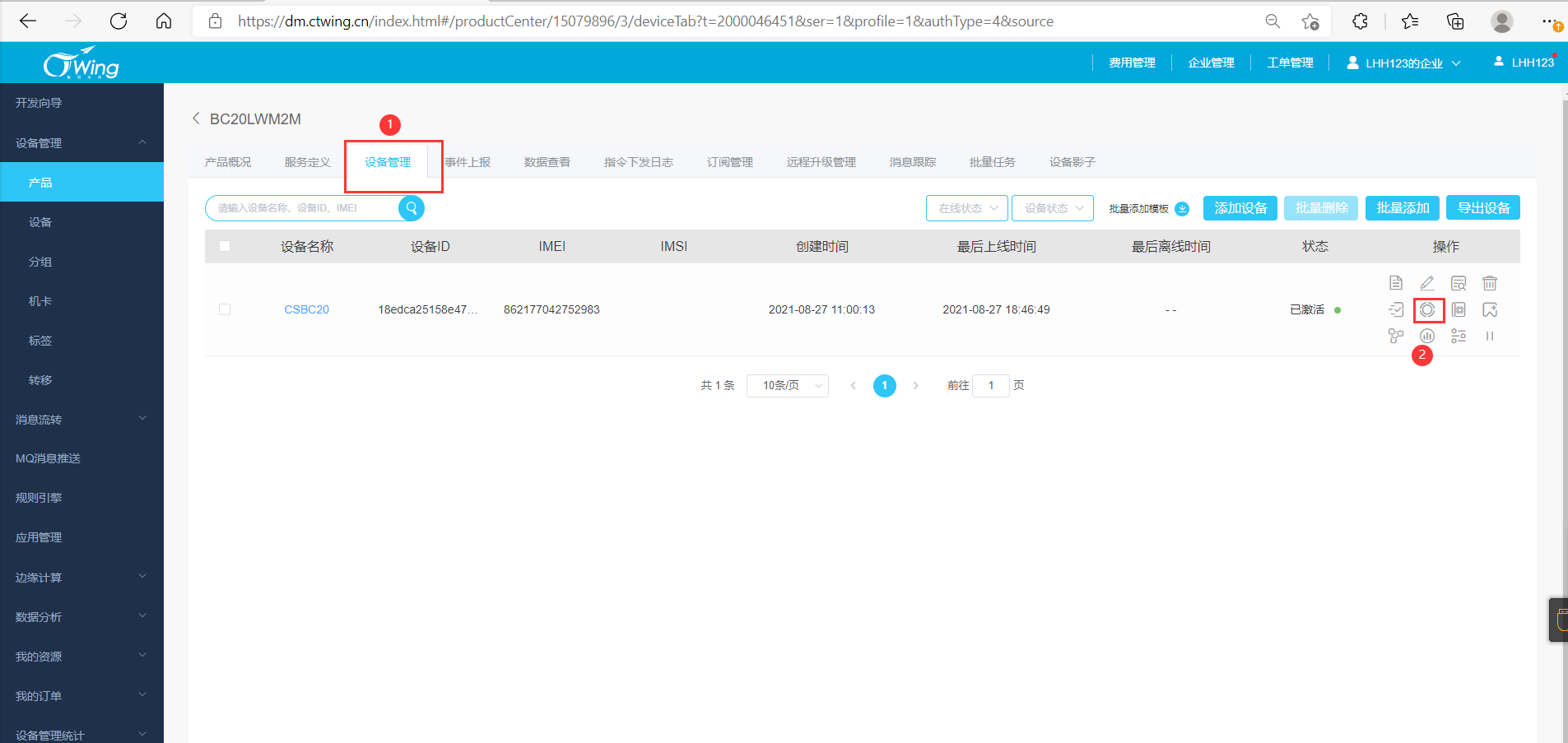

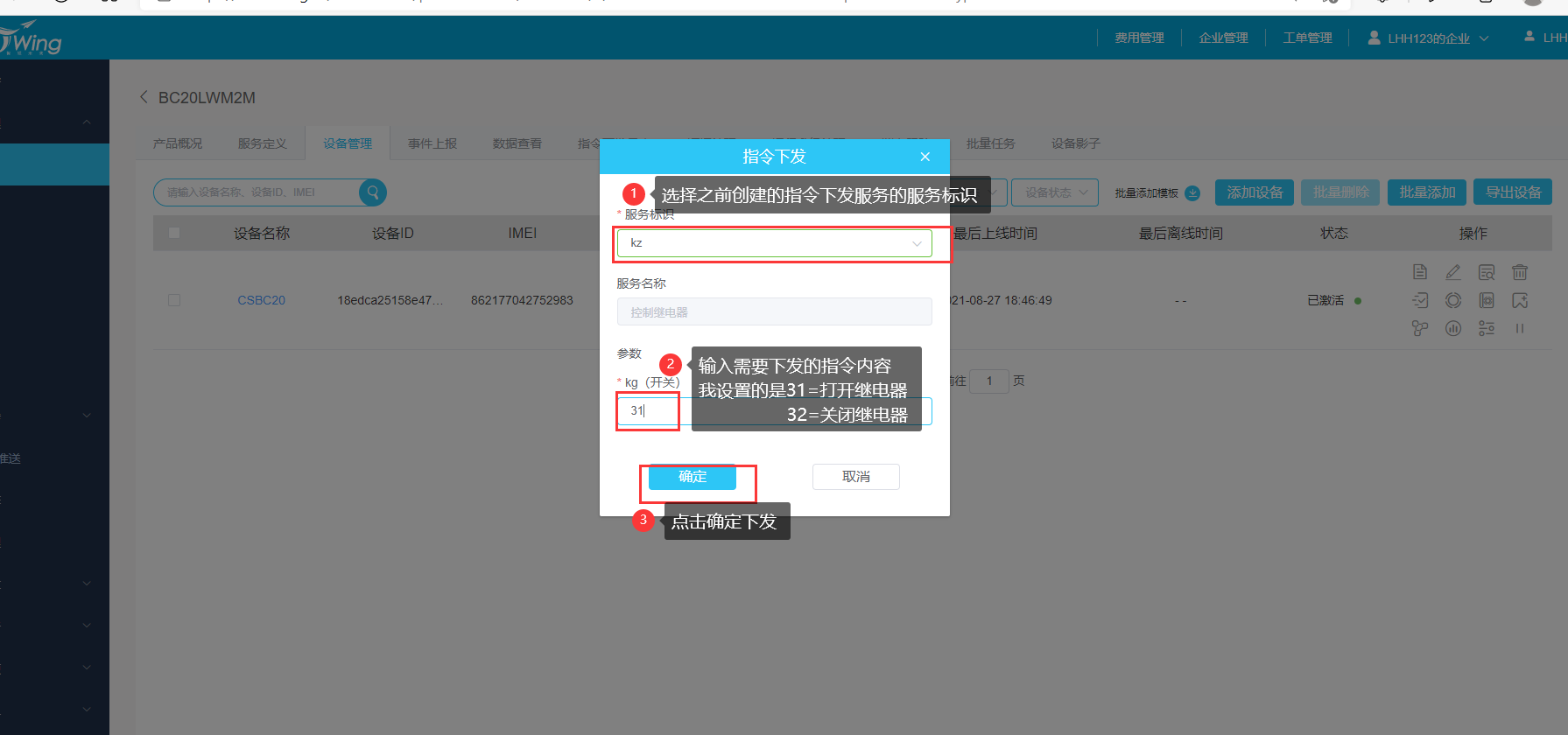

按照提示进行指令下发

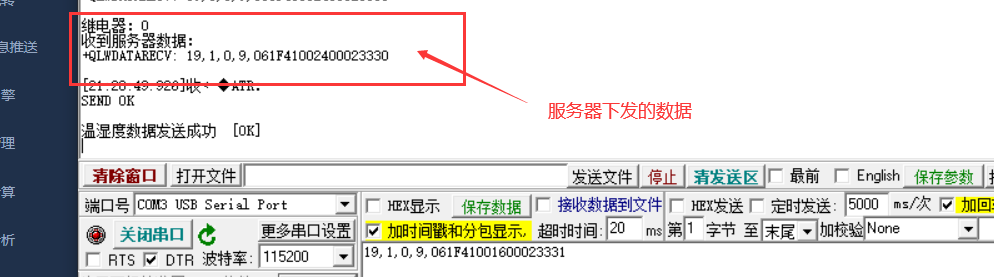

发送完成之后等待一会，数据便会通过串口发送出来

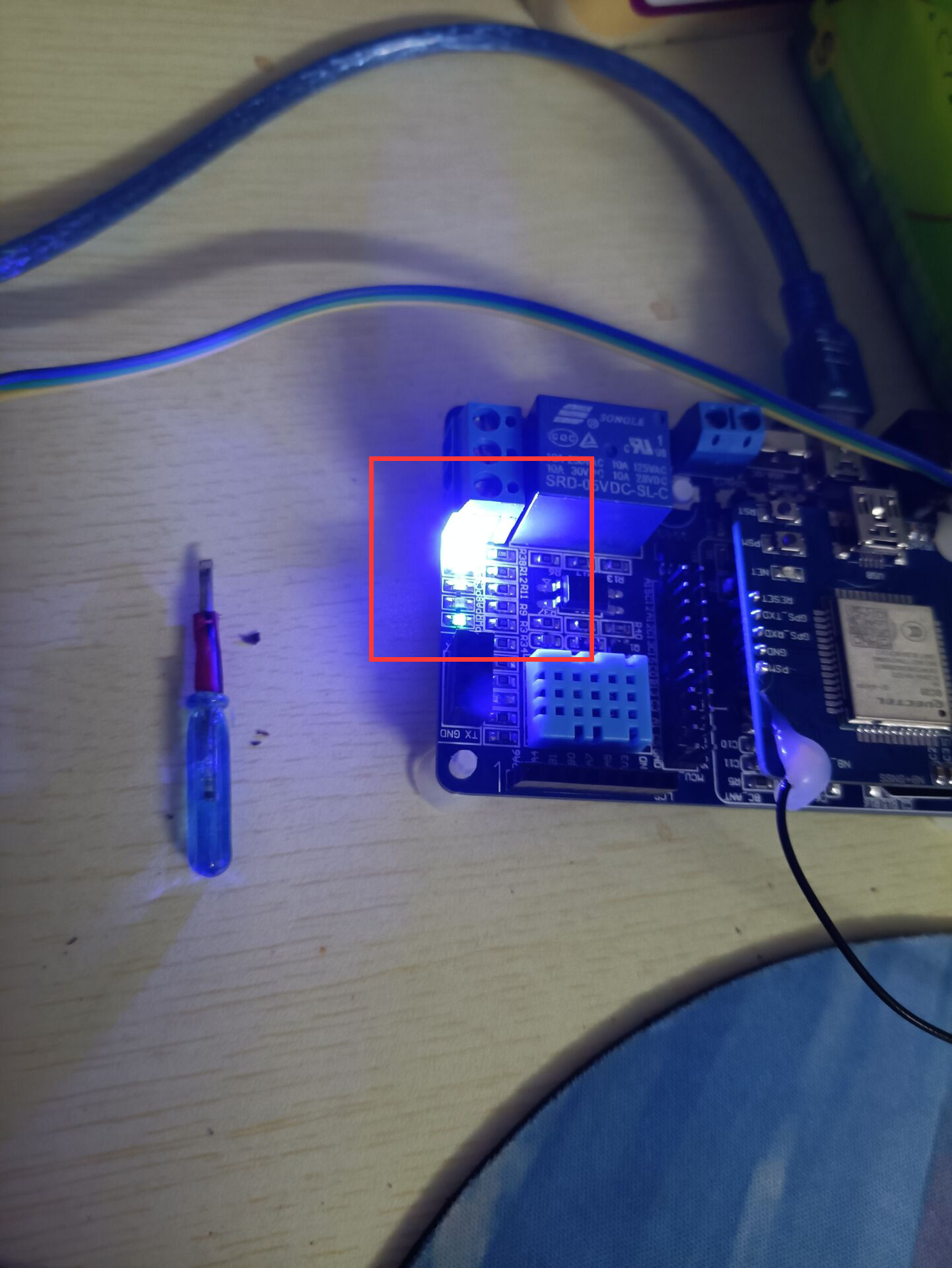

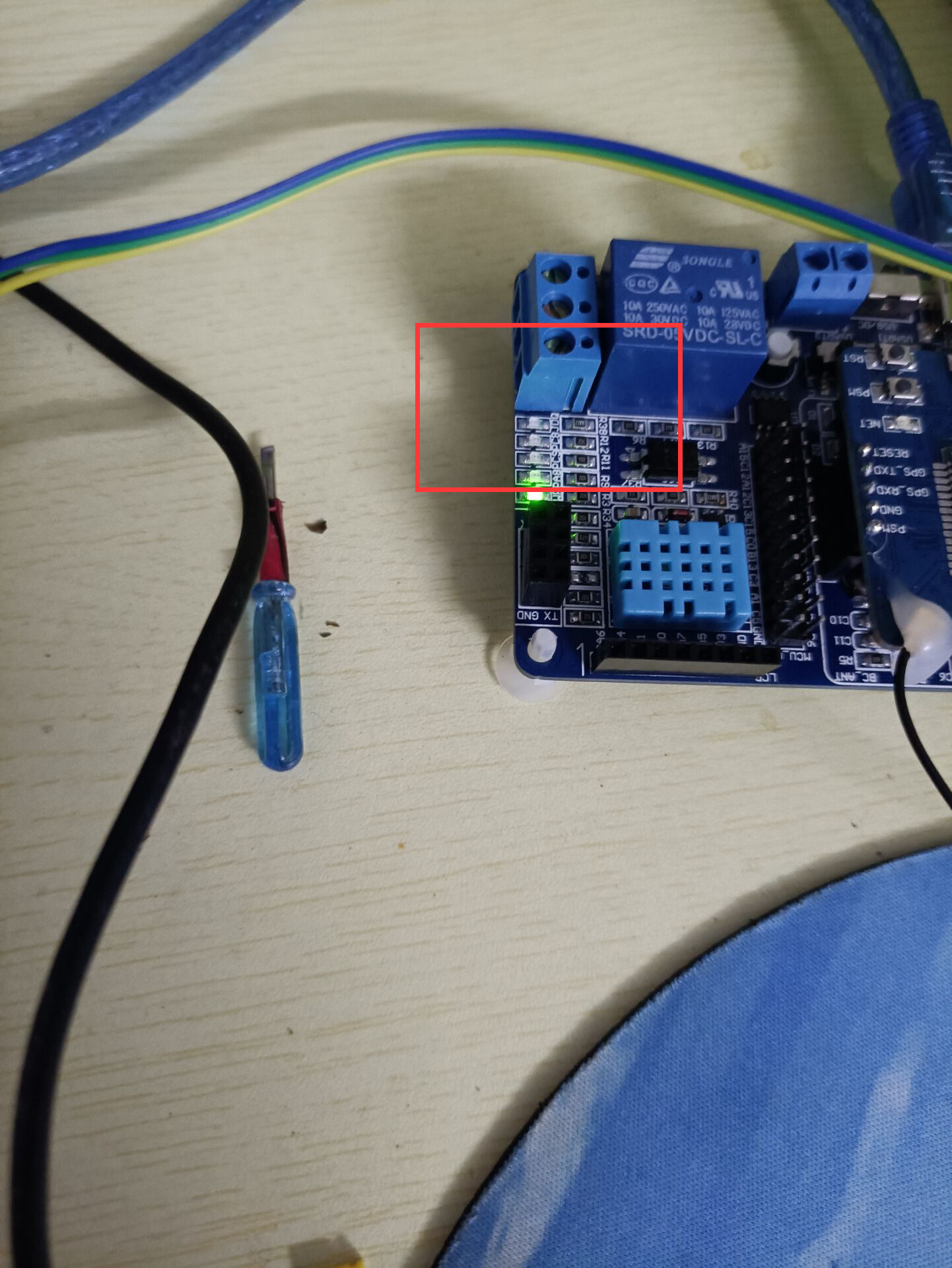

收到数据之后板子的继电器灯随之亮起，表示继电器已打开

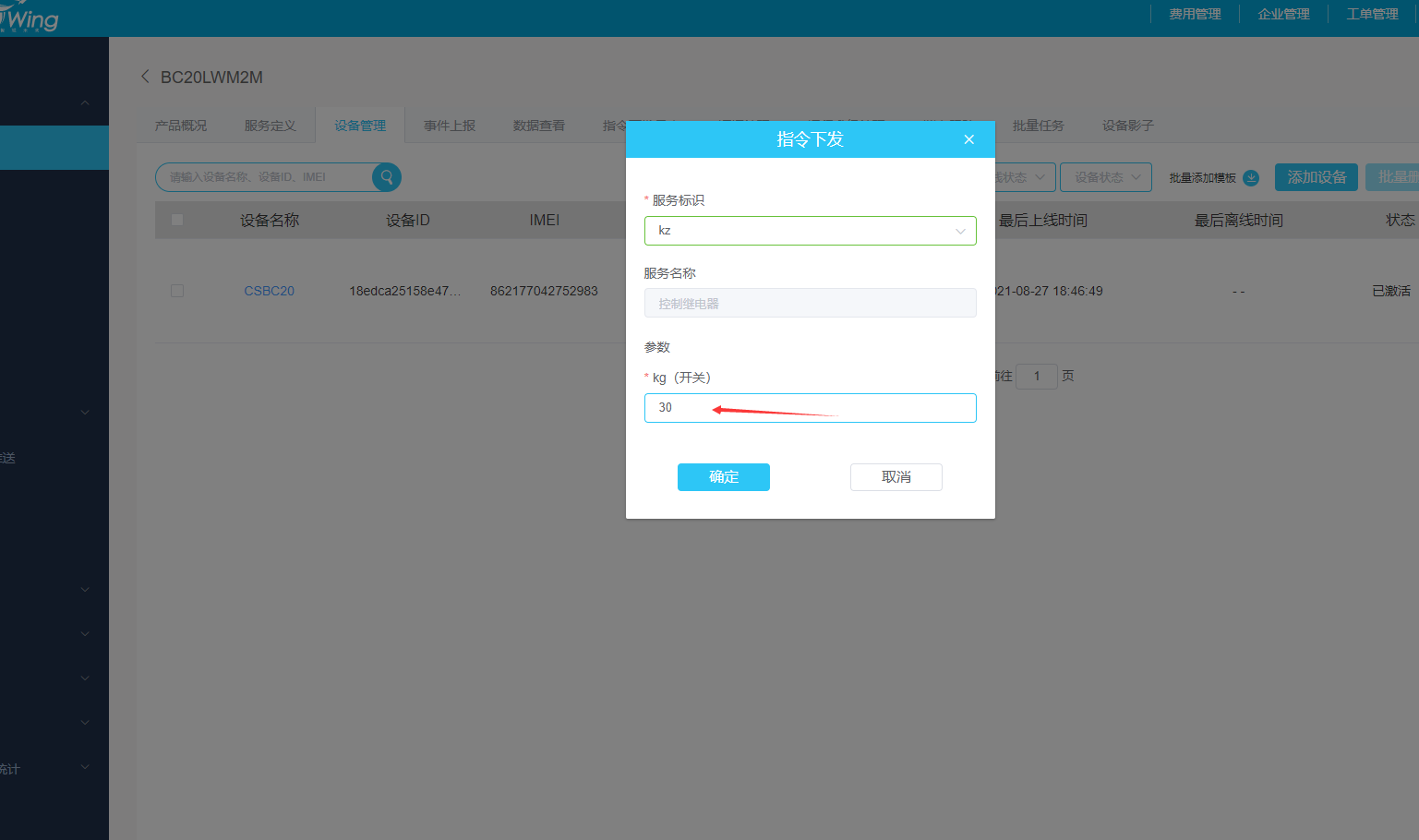

发送关闭继电器指令（30）

发送完成之后，等待一会之后串口便会打印数据出来

收到数据之后板子的继电器灯随之熄灭，表示继电器已关闭

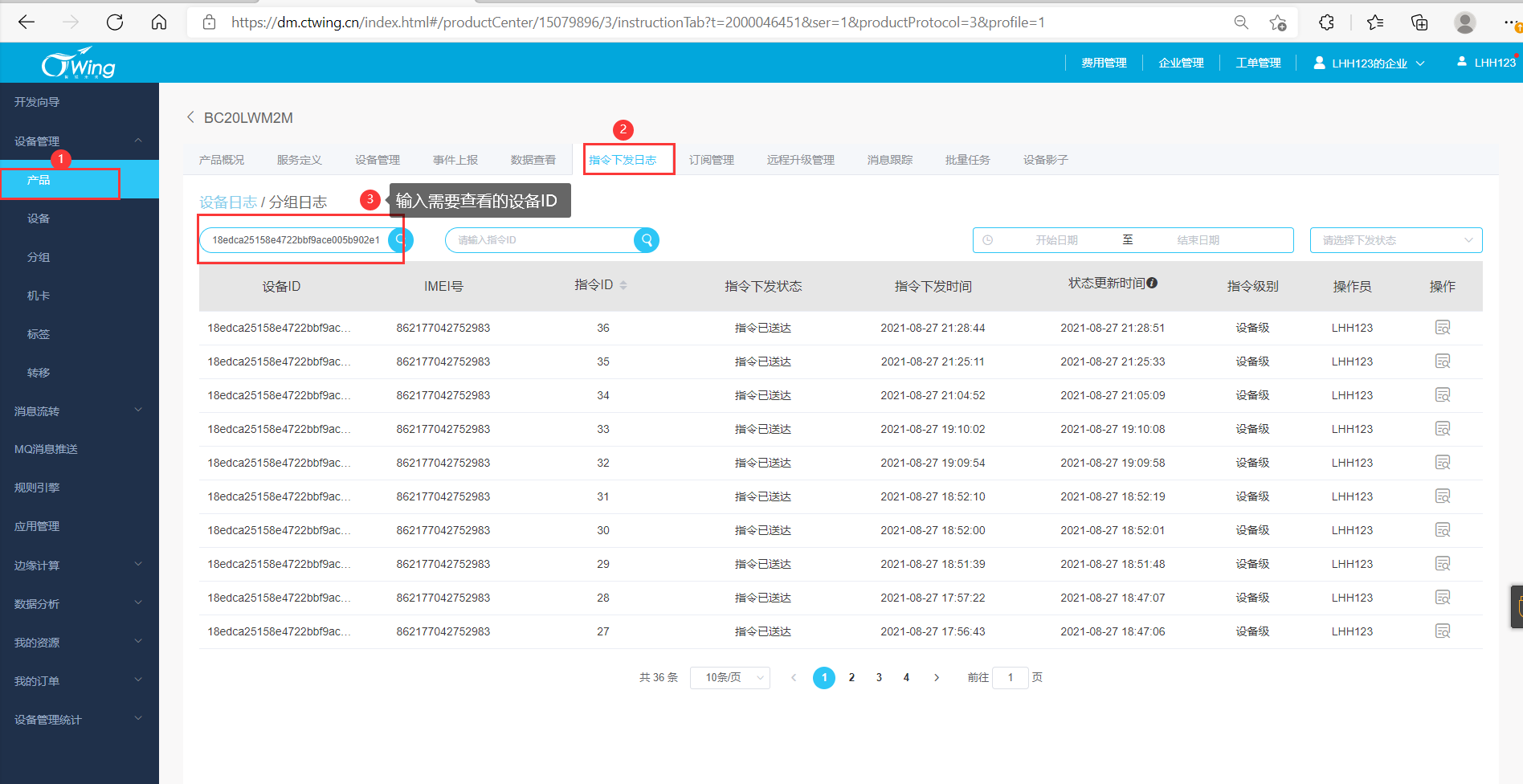

查看指令下发日志
