局域网组建（二） OpenWrt作为一般节点接入WireGuard组建的跨地域局域网

　　本实验将OpenWrt作为一般节点（不提供网关功能的客户端）接入WireGuard组建的跨地域局域网，实现与局域网内其他机器的通信。

　　由于OpenWrt也具备NAT功能，因此OpenWrt下的设备可以正常与WireGuard局域网内的设备互相通信，也可通过IP访问到WireGuard局域网内的其他设备。但是WireGuard局域网内的设备通过IP只能访问到OpenWrt，无法通过IP访问OpenWrt下的设备，除非在OpenWrt中进行端口映射或指定DMZ主机。

目录

一、OpenWrt安装

二、WireGuard安装与接口配置

1. 更新软件列表

2. 安装WireGuard

3. WireGuard接口配置

4. 防火墙配置

三、OpenWrt路由选择

四、OpenWrt接入WireGuard测试

五、物理机网卡配置

1. 网关跃点配置

2. 网络测试

六、拓展实验

一、OpenWrt安装

　　本实验将在VMware虚拟机中安装OpenWrt。

　　安装方法：

单臂软路由实现（一） VMware虚拟机内安装OpenWrthttps://blog.csdn.net/Cx2008Lxl/article/details/122988514　　OpenWrt网卡配置：

　　　　① 网卡1（eth0）：桥接至物理机接入Internet的网卡。

　　　　② 网卡2（eth1）：VMnet1（仅主机模式），IP：192.168.200.1。

二、WireGuard安装与接口配置

1. 更新软件列表

　　登录OpenWrt后台，进入 “系统->Software” 菜单。点击 “UPDATE LISTS...” 等待更新完毕。

2. 安装WireGuard

　　在Filter文本框中输入wireguard，在列表中直接安装 “luci-i18n-wireguard-zh-cn”，系统将会自动完成其依赖的安装。

3. WireGuard接口配置

1）前往WireGuard管理面板，添加一个节点，并保存节点的配置文件。

局域网组建（一） 远程办公实现 — WireGuard组建跨地域局域网（AlmaLinux+Docker）https://blog.csdn.net/Cx2008Lxl/article/details/1266578272）接口创建（可以将WireGuard接口理解为WAN接口，它将提供一个OpenWrt路由的出口。）

　　在 “网络->接口->接口” 页面，新建一个接口，本实验接口名取名为WG0（可自行设定），接口协议选择 “WireGuard VPN”。

3）接口配置

　　接口创建完后，弹出新的窗口 “接口 >> WG0”，进一步配置WireGuard接口。

　　① 配置文件导入

　　选择 “常规设置” 选项卡，滑动到页面底部，点击 “Import configuration” 的导入配置按钮，将弹出配置输入文本框。

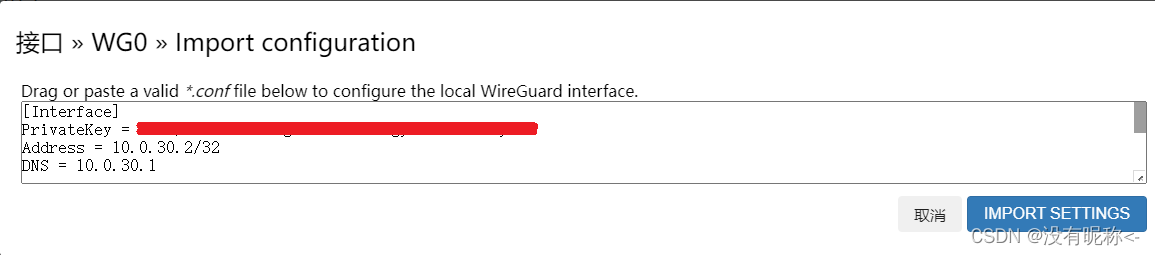

　　用文本编辑器（如记事本）打开步骤2.3.1保存的节点配置文件，复制文件的所有内容，粘贴到配置输入文本框中，点击 “IMPORT SETTINGS”按钮。

　　② 对端配置

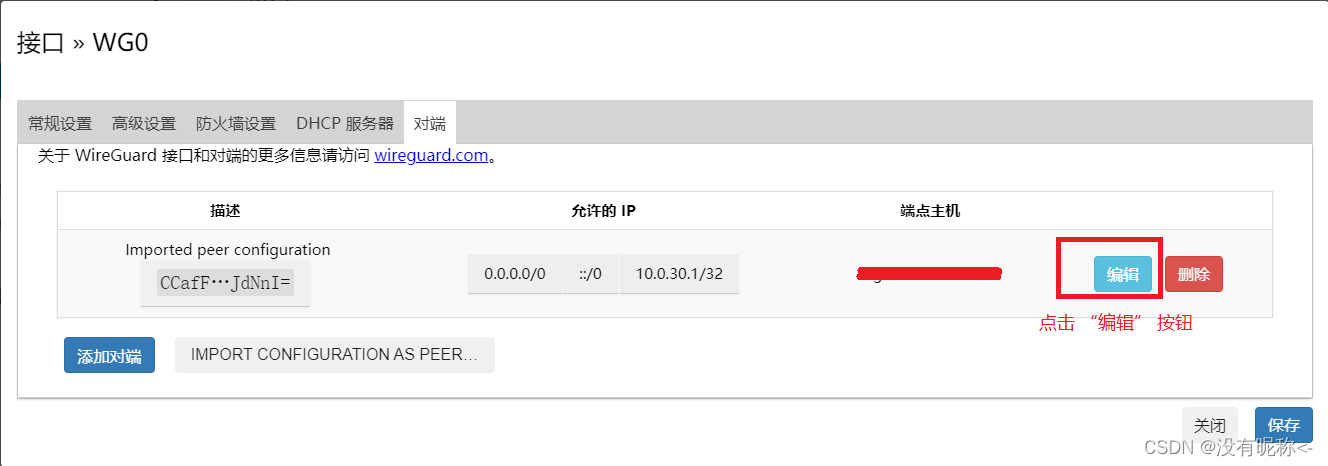

　　引入配置后将自动回到 “接口 >> WG0” 窗口。切换到 “对端” 选项卡，点击 “编辑” 按钮。

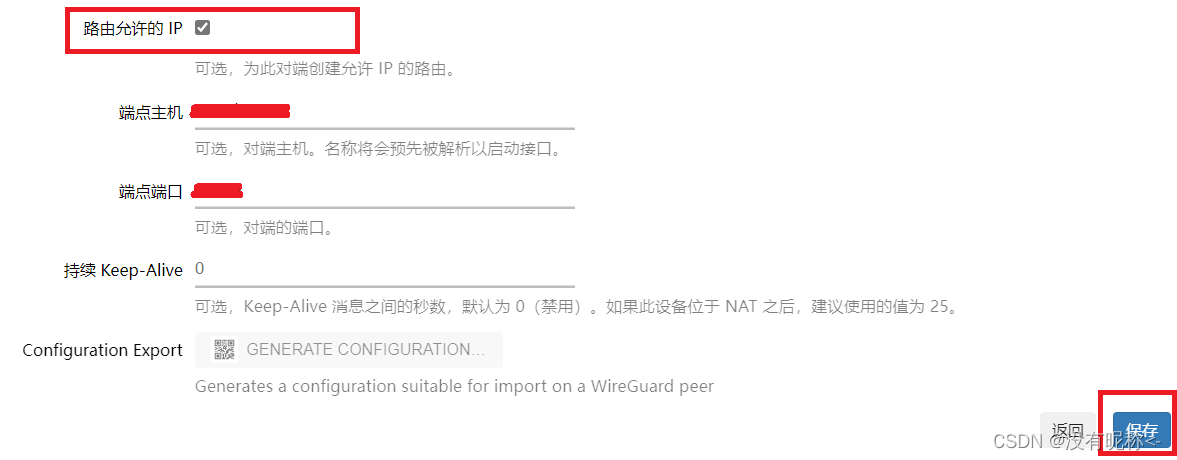

　　在 “接口 >> WG0 >> 编辑对端” 窗口中，勾选 “路由允许的IP”，并保存。

　　③ 防火墙配置

　　回到 “接口 >> WG0” 窗口后，选择 “防火墙设置” 选项卡。

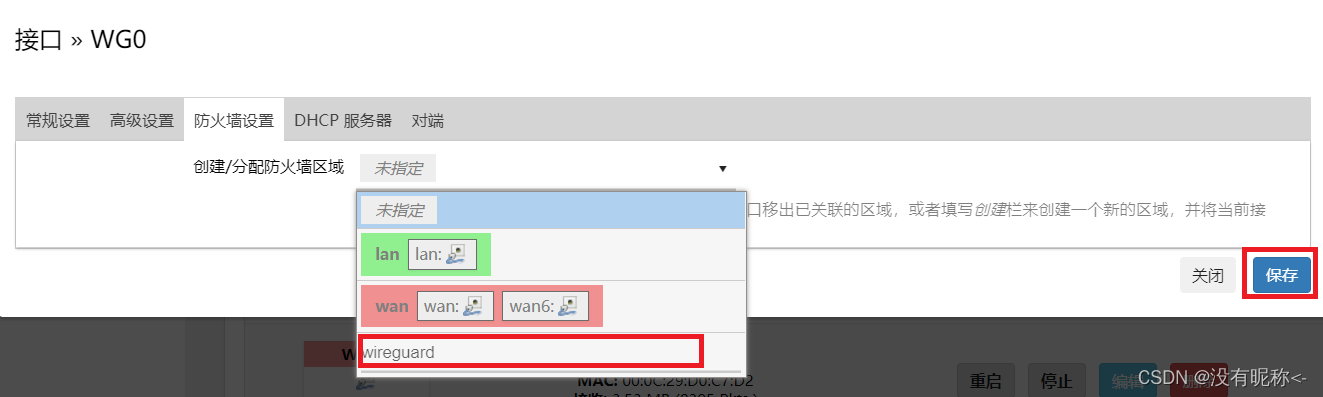

　　在 “创建/分配防火墙区域” 中，自定义创建一个新的防火墙区域，本实验命名为 “wireguard”，输入完后回车即可。点击 “保存” 按钮完成配置。

　　回到 “接口” 页面，点击 “保存并应用”。

4. 防火墙配置

　　切换到 “网络->防火墙” 页面，在 “Zones” 栏中，点击 “wireguard” 区域的编辑按钮。

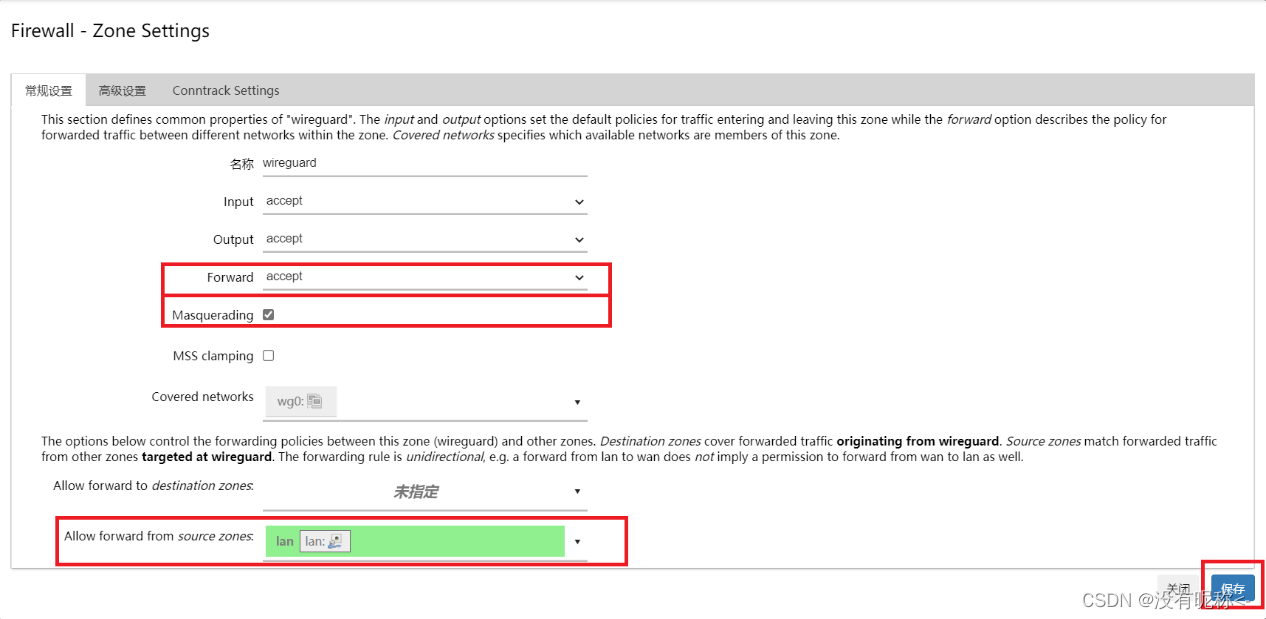

　　在 “Firewall – Zone Settings” 窗口的 “常规设置” 选项卡中，将 “Forward” 设置为 “accept”，并勾选 “Masquerading”。在 “Allow forward from source zones” 中，选择 “lan” 区域，这样将允许lan内的数据包转发至WireGuard区域，实现OpenWrt下的设备与WireGuard区域通信。

　　保存配置，并点击 “保存并应用” 按钮。

三、OpenWrt路由选择

　　目前，OpenWrt拥有两个数据包出口，一个是WAN口，另一个是WireGuard接口（WG0接口）。WG0接口接入的是WireGuard组建的跨地区局域网，实验中该局域网配置有一个拥有公网IP的网关，因此WireGuard局域网也是可以接入Internet的。

　　如果希望OpenWrt的数据包出口始终为WG0接口，而不通过WAN口转发数据包。有以下两种方法：

　　① 法一：在 “网络->防火墙->常规设置” 页面修改防火墙配置，将WAN区域从lan区域允许转发到的目的区域中去除。

　　② 法二：在 “网络->接口->接口” 页面，配置 “WAN” 和 “WG0” 的网关跃点（编辑->高级设置->使用网关跃点），为WG0接口指定更小的网关跃点，为WAN接口指定更大的网关跃点（网关跃点越大优先级越低）。

　　如果希望OpenWrt数据包的出口根据目标IP进行选择，可以在OpenWrt中安装MWAN3插件，根据需求配置选择策略。

四、OpenWrt接入WireGuard测试

　　切换到 “网络->网络诊断” 页面。

【说明】

① 物理机通过网卡接入的局域网网段为192.168.68.0/24，网关为192.168.68.1。

② WireGuard组建的跨地区局域网网段为10.0.30.0/24，网关为10.0.30.1。

1）WireGuard局域网接入成功性测试

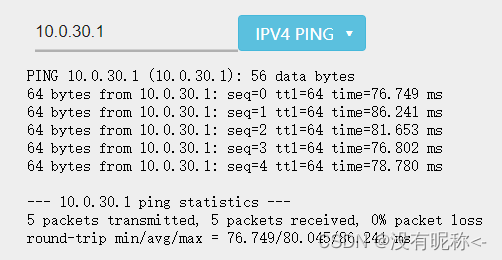

　　在 “网络诊断” 页面的 “IPV4 PING” 测试处，输入WireGuard局域网网关10.0.30.1，如果数据包成功发送和接收则表明接入WireGuard局域网正常。

2）路由选择测试

　　在 “网络诊断” 页面的 “IPV4 TRACEROUTE” 测试处，输入一个Internet网址，如 baidu.com，观察测试结果。

　　① 出口为WAN接口的测试结果：观察第1跳，如果为192.168.68.1则表明数据包直接通过WAN接口被转发到了物理机网卡接入的局域网网关。

　　② 出口为WG0接口的测试结果：观察第1跳，如果为10.0.30.1则表明数据包通过WG0接口转发到了WireGuard局域网内，并通过WireGuard局域网网关被转发出去。

　　至此，本实验OpenWrt作为一般节点接入WireGuard局域网的配置已经全部完成，如果OpenWrt没有运行在虚拟机中，而是实体路由器，则将设备接入LAN口后即可经过OpenWrt路由来访问WireGuard局域网或Internet。

五、物理机网卡配置

　　本实验OpenWrt运行于虚拟机下，WAN口桥接的物理机Internet网卡，LAN口用VMnet1虚拟网卡仅与物理机通信。因此物理机目前既可以通过Internet网卡直接访问Internet网络，也可通过VMnet1网卡经过OpenWrt路由后访问Internet网络。通过配置网关跃点可以选择网络的出口。

1. 网关跃点配置

　　① 打开 “控制面板->网络和 Internet->网络连接”。

　　② 选中接入Internet的网络适配器，“右键->属性->Internet协议版本4（TCP/IPv4）->属性->常规->高级”。取消 “自动跃点” 的选择，并输入较大的接口跃点数。

　　③ 选中OpenWrt的LAN口对应的虚拟网络适配器（本实验为VMnet1），为其指定较小的接口跃点数。此时将优先选择VMnet1作为物理机的网络出口。

2. 网络测试

　　① 连通性测试：打开CMD命令提示符，输入 “ping 192.168.200.1”（本实验OpenWrt的LAN口地址为192.168.200.1，如果为其他地址如192.168.128.1则改为对应地址即可），查看是否能成功发送和接收数据包，如果能则表明与OpenWrt路由器通信正常。

　　② 路由跟踪测试：输入 “tracert baidu.com”，查看路由路径。

如果第1跳为OpenWrt的LAN口地址（本实验为192.168.200.1），则表明物理机网关跃点配置正确，数据包均通过OpenWrt进行转发，否则请检查网关跃点配置情况，或将Internet网卡的网关跃点配置为更大的值。

　　如果第2跳为物理机网卡接入的局域网网关（本实验为192.168.68.1），则表明OpenWrt的出口为WAN接口。如果为WireGuard局域网网关（本实验为10.0.30.1），则表明OpenWrt的出口为WG0接口。

六、拓展实验

1）在VMware中再新建多台虚拟机，安装Windows操作系统。

2）在VMware内为这些Windows虚拟机构建一个局域网，与OpenWrt的LAN口相接，使OpenWrt作为这些Windows虚拟机的网关。

【提示】

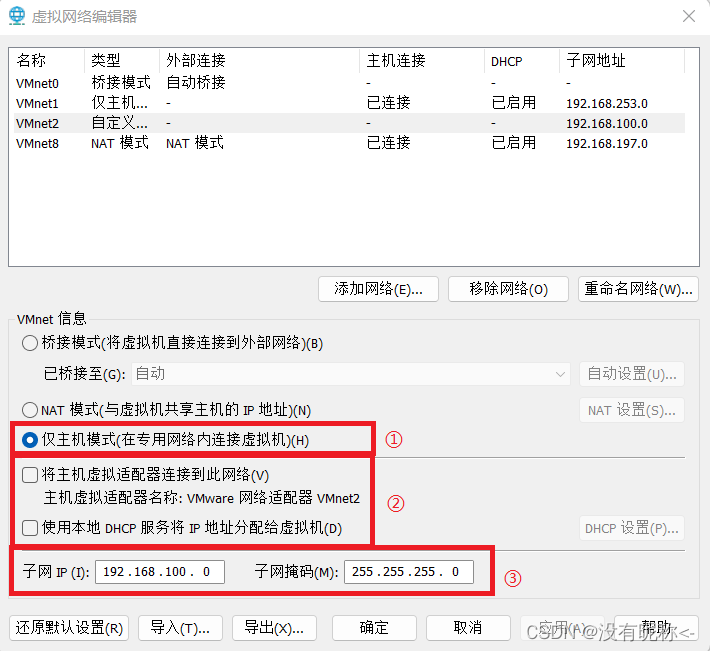

　　① 在VMware菜单中，点击 “编辑->虚拟网络编辑器”，点击右下角 “更改设置”，为其提供管理员权限。在虚拟网络编辑器中，点击 “添加网络”，选择一个未被使用的网络（如VMnet2），按下图配置该网络，并指定网段（如192.168.100.0/24）。

　　② VMware中编辑OpenWrt虚拟机设置，添加一块网卡，在 “自定义：特定虚拟网络” 中指定这个未被使用的网络VMnet2。

　　③ 将OpenWrt的LAN接口设备指定为该网卡，并开启LAN接口的DHCP服务，此后有新的主机接入此虚拟网络（VMnet2），OpenWrt的DHCP服务器将会自动为其分配IP地址。

　　④ 配置这些Windows虚拟机的设置，将其网络适配器也加入到这个网络（VMnet2）中。

　　⑤ 在Windows虚拟机中进行网络测试（Ping、Tracert），观察网络连通性与路由的选择。
