EC600S-CN 使用AT指令控制TCP连接，并使用内网穿透工具映射外网IP，测试联网功能。

同样也适用于 EC200S。（EC200S不支持QuecPython，体积比EC600S略大，但便宜很多）



1. 准备

QCOM_V1.6

Quectel_EC200x&EG912Y&EC600S系列_TCP(IP)_应用指导_V1.2.pdf

以上工具和文档已上传GitHub：EC600S-CN 工具及文档下载

内网穿透工具（没有服务器和域名，且又急着要公网IP进行测试，可以使用花生壳、神卓互联等工具，非常方便。花生壳映射外网IP）

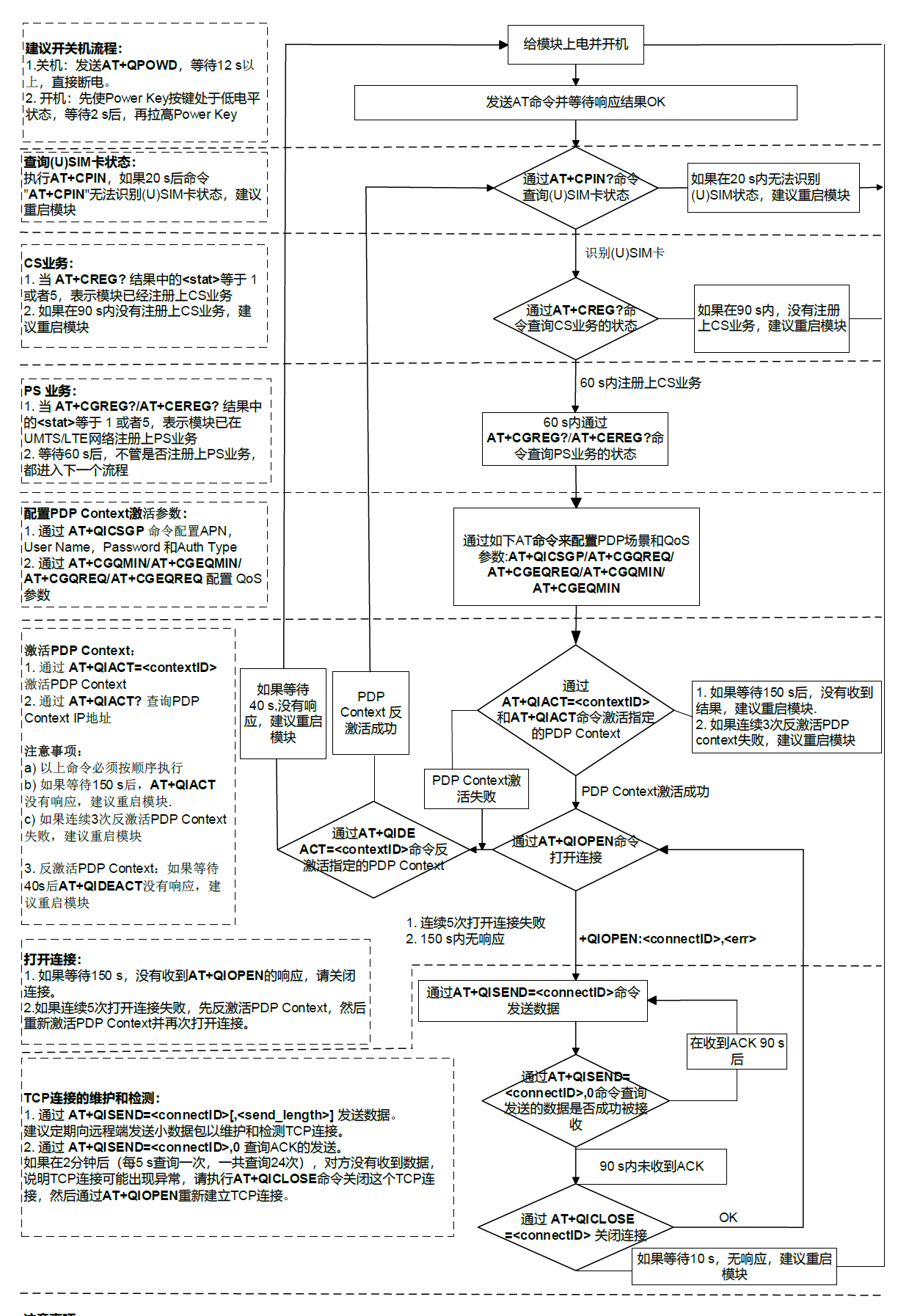

2. EC600s AT命令 - TCP/IP联网 - 流程图

详见 应用指导的 1.1章节。





3. 关键AT命令格式

• 3.1 配置 TCP/IP场景参数 - AT+QICSGP

（1）查询指定场景的配置：AT+QICSGP=<contextID>
（2）配置指定场景的参数：
AT+QICSGP=<contextID>,<context_type>,<APN>,<username>,<password>,<authentication>,<CDMA_pwd>

例：
AT+QICSGP=1,1,"CMNET","","",1
场景1，APN接入点名称为 中国移动。（设置完成后配置将保存在非易失性存储器中）

<context ID>：场景ID，范围 1~15。

<context_type>：协议类型。

        1 - IPV4，2 - IPV6，3 - IPV4v6。默认为1 - IPV4。

<APN>：接入点名称。

        用运营商缩写，CMNET、UNINET、CTNET（中国移动、中国联通、中国电信）。

之后参数可以不用配置，为空为默认即可。



• 3.2 激活PDP场景 - AT+QIACT

注意：在用 AT+QIACT 激活场景之前，需要使用 AT+QICSGP 配置场景。场景激活后，可以通过 AT+QIACT? 查询IP地址（运营商为这个模块分配的IP）。

（1）激活PDP场景：AT+QIACT=<contextID>
（2）返回当前所有被激活的场景与IP地址：AT+QIACT?

<context ID>：场景ID，范围 1~15。虽然<contextID>的范围为1~15，但是模块最多仅可同时激活3 路PDP 场景。受网络状态影响，执行AT+QIACT 后，等待返回结果OK 或者ERROR 的最大时间为150 秒，在结果尚未返回之前，无法执行任何AT 命令。



TCP场景、PDP场景 都是啥？？：手册对他俩的描述没有区分，实际就是一个东西，包含了运营商信息。实际使用中只要根据自己的卡是移动、电信还是联通，配置一个场景就够了，不用深究什么意思。



• 3.3 失能PDP场景 - AT+QIDEACT

（1）去激活（使能）PDP场景：AT+QIDEACT=<contextID>



• 3.4 建立Socket连接 - AT+QIOPEN

（1）建立Socket连接：AT+QIOPEN=<contextID>,<connect ID>,<service_type>,<IP_address>,<remote_port>,<local_port>,<access_mode>

例：
AT+QIOPEN=1,0,"TCP","103.46.128.21",8080,0,0

<context ID>：场景ID，范围 1~15。

<connect ID>：Socket ID，范围 0~11。

<service_type>：Socket 服务类型：

        "TCP" 建立TCP客户端连接

        "UDP" 建立UDP客户端连接

        "TCP LISTENER" 建立TCP服务器，并监听TCP连接

        "UDP SERVICE" 建立UDP服务（UDP不是不区分client和server嘛？文档咋回事？）

<IP_address>：

        如果<service_type>是"TCP"或"UDP"，则为远程服务器的IP地址。如果是 "TCP LISTENER"或"UDP SERVICE"，请输入 127.0.0.1。

<remote_port>：远程服务器端口，范围0~65535。

        仅当<service_type>是"TCP"或"UDP"时有效。

<local_port>：本地端口，范围0~65535。

        如果<service_type>是"TCP LISTENER"或"UDP SERVICE"，该参数必须指定端口。

        如果是"TCP"或"UDP"，且<local_port>是0，那么将会自动分配本地端口；否则本地端口会被指定。

<access_mode>：Socket服务的数据访问模式。

        0-缓存模式（Buffer）；1-直吐模式（Push）；2-透传模式。



URC又是啥？：作数据和连接提示用的，在下文实测时会经常看到 +QIURC:。吐槽下官方手册中为啥不写下英文全称？第一眼看好懵



• 3.5 关闭Socket连接 - AT+QICLOSE

（1）关闭Socket连接：AT+QICLOSE=<contextID>

<connect ID>：Socket ID，范围 0~11。



• 3.6 查询现存所有Socket连接状态 - AT+QISTATE

（1）查询现存所有Socket连接状态：AT+QISTATE
返回格式：
+QISTATE: <connect ID>,<service_type>,<IP_address>,<remote_port>,<local_port>,<socket_state>,<context ID>,<serverID>,<access_mode>,<AT_port>

例：
AT+QISTATE
+QISTATE: 0,"TCP","103.46.128.21",8080,7531,1,1,0,0,"uart1"

OK

<context ID>：场景ID，范围 1~15。

<service_type>：Socket 服务类型。

<IP_address>：

<remote_port>：远程服务器端口，范围0~65535。

<local_port>：本地端口，范围0~65535。

<socket_state>：Socket服务状态。

        0 - "Initial"：尚未建立连接

        1 - "Opening"：客户端正在连接或者服务器正尝试监听

        2 - "Connected"：客户端连接已建立

        3 - "Listening"：服务器正在监听

        4 - "Closing"：连接断开

<context ID>：场景ID，范围 1~15。

<serverID>：只有当<service_type>是"TCP INCOMING"时才有。

<access_mode>：Socket服务的数据访问模式。

<AT_port>：Socket 服务的COM口。





• 3.7 三种数据访问模式

（如仅使用透传模式，这部分的AT可以不看）



• 3.8 Socket发送数据 - AT+QISEND

（如仅使用透传模式，这部分的AT可以不看）

（1）Socket发送数据：AT+QISEND=<connect ID>
指定<connect ID>Socket发送消息。Ctrl + z 发送。

注意：AT+QISEND 仅限于 缓存模式、直吐模式 使用。

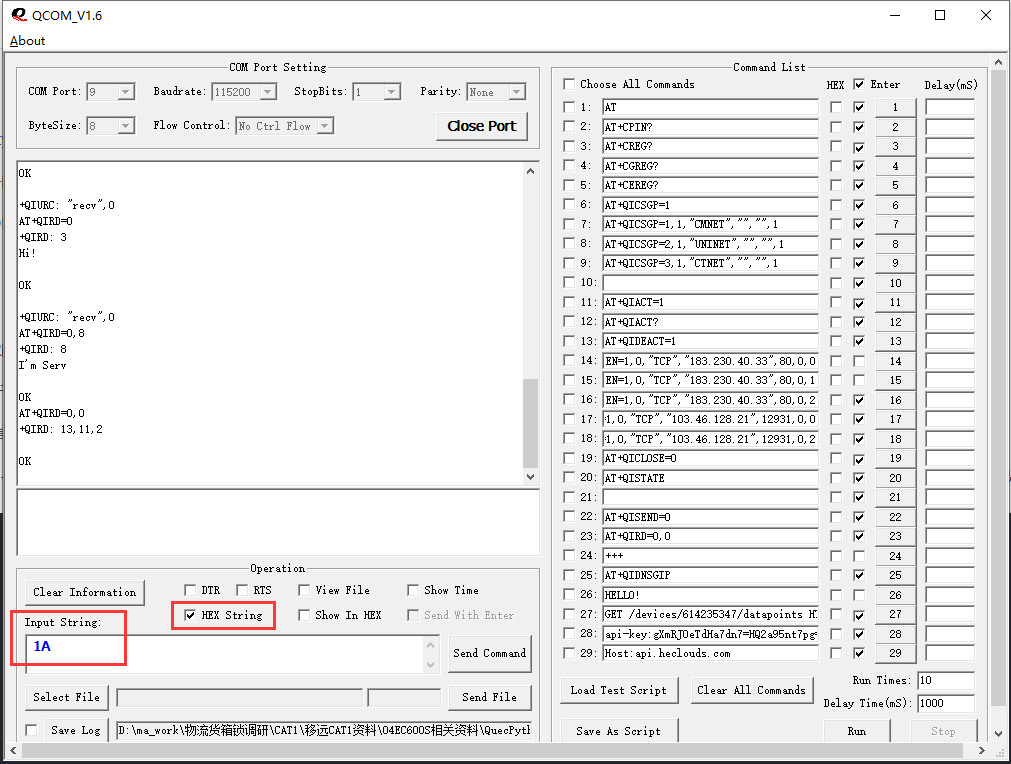

Ctrl + z 发送按不出来怎么办？：（QCOM上按不出来不要慌，左下角勾选上HEX，输入Ctrl+z对应的ASC2码 1A，可实现一样的效果）





4. 缓存模式的发送和接收

缓存模式：发送和接收都需要指令控制。

例程操作事项：EC600S-CN通过AT命令，用缓存模式发送了 "HELLO!" "HE" 两次消息共8个字节。外网服务器发送来 "Hi!" "I'm Server" 两次消息，但第二帧只命令显示了8个字节，共接收13，已读11，未读2。

RDY
AT

OK
AT+CPIN?

+CPIN: READY

OK
AT+CREG?

+CREG: 0,1

OK
AT+CGREG?

+CGREG: 0,1

OK
AT+CEREG?

+CEREG: 0,1

OK
AT+QICSGP=1

+QICSGP: 1,"CMNET","","",1

OK
AT+QICSGP=1,1,"CMNET","","",1

OK
AT+QIACT=1

OK
AT+QIACT?

+QIACT: 1,1,1,"10.152.49.227"

OK
AT+QIOPEN=1,0,"TCP","103.46.128.21",12931,0,0

OK

+QIOPEN: 0,0
AT+QISEND=0

> HELLO!
SEND OK
AT+QISEND=0,2

> HE
SEND OK
AT+QISEND=0,0

+QISEND: 8,8,0

OK

+QIURC: "recv",0
AT+QIRD=0

+QIRD: 3
Hi!

OK

+QIURC: "recv",0
AT+QIRD=0,8

+QIRD: 8
I'm Serv

OK
AT+QIRD=0,0

+QIRD: 13,11,2

OK





5. 直吐模式的发送和接收

直吐模式：发送与缓存模式一样，接收时不需要指令控制。

例程操作事项：EC600S-CN通过AT命令，用直吐模式发送了 "HELLO!" 1次消息共6个字节。外网服务器发送来 "Hi!" "I'm Server" 两次消息。

RDY
AT

OK
AT+CPIN?

+CPIN: READY

OK
AT+CREG?

+CREG: 0,1

OK
AT+CGREG?

+CGREG: 0,1

OK
AT+CEREG?

+CEREG: 0,1

OK
AT+QICSGP=1

+QICSGP: 1,"CMNET","","",1

OK
AT+QICSGP=1,1,"CMNET","","",1

OK
AT+QIACT=1

OK
AT+QIACT?

+QIACT: 1,1,1,"10.130.193.62"

OK
AT+QIOPEN=1,0,"TCP","103.46.128.21",12931,0,1

OK

+QIOPEN: 0,0
AT+QISEND=0

> HELLO!
SEND OK

+QIURC: "recv",0,3
Hi!

+QIURC: "recv",0,10
I'm Server



6. 透传模式

透传模式：如果用过ESP8266的AT或者蓝牙透传模块，那这个就很好理解了。不需要任何指令，串口发送什么网络就传输什么。在透传模式下，发送 "+++" 退出透传输入模式，回到指令模式。

AT+QIOPEN=1,0,"TCP","103.46.128.21",12931,0,2



总结：透传模式，最方便使用。其次是 直吐模式。不推荐使用缓存模式，如未及时处理接收，容易造成堆积，造成类似TCP粘包的现象。



2.2.9之后的指令用处不大，不了解对应用也不会有什么影响。

2.2.9 发送16进制字符串数据

2.2.11 Ping

2.2.12 NTP服务器同步本地时间

2.2.13 配置DNS服务器地址

2.2.14 DNS域名解析指令

2.2.16 回显

2.2.17 查询上一个错误代码



7. 连接建立现象

• 7.1 连接失败

不会立即返回 +QIOPEN: 0,x，且其中的x不为0。

AT+QIOPEN=1,0,"TCP","103.46.128.21",8080,0,0

OK

+QIOPEN: 0,566
AT+QISTATE

OK



• 7.2 连接成功（缓存模式）

连接 内网穿透映射出的外网端口（连接成功后会立即返回 +QIOPEN: 0,0。通过 AT+QISTATE 查询Socket连接状态显示2，"Connected"客户端连接已建立。）

AT+QIOPEN=1,0,"TCP","103.46.128.21",12931,0,0

OK

+QIOPEN: 0,0
AT+QISTATE

+QISTATE: 0,"TCP","103.46.128.21",12931,6792,2,1,0,0,"uart1"

OK



• 7.3 连接成功（透传模式）

连接 内网穿透映射出的外网端口（连接成功后会立即返回 CONNECT，之后开始透传，直到输入 "+++" 退出透传模式。第三行的OK，是发送+++退出透传模式的响应。通过 AT+QISTATE 查询Socket连接状态显示2，"Connected"客户端连接已建立。）

AT+QIOPEN=1,0,"TCP","103.46.128.21",12931,0,2

CONNECT

OK
AT+QISTATE

+QISTATE: 0,"TCP","103.46.128.21",12931,9583,2,1,0,0,"uart1"

OK





8. 注意事项 - 输入回车

左下角的输入框，直接按 "Enter回车" 是发送，换行需要使用 Ctrl + "Enter回车"。



9. 异常处理

遇到异常，合理应用 AT+QISTATE（查询现存所有连接状态，观察<socket_state>Socket连接状态）、AT+QICLOSE=x（关闭指定Socket），可以很判断错误位置并重新建立连接。

• 9.1 服务器主动断开连接

商业云平台的用户庞大、稳定性高，是开发物联网应用的首选。可由于接入数量巨大，云服务器会严格限制单个设备的无活动接入时间，超时后主动断开，以节约系统资源。下面以OneNET的80端口为例，模拟下服务器主动断开后的异常处理。



透传模式：连接OneNET的80端口。（第三行的OK，是发送+++退出透传模式的响应。第7行的的 +QIURC: "closed",0，是因为保持连接时间过长，OneNET服务器主动断开了连接。查询Socket连接状态显示4，"Closing"连接断开。最后重新发起连接，可由于上次连接发生错误，指令不能被执行）

AT+QIOPEN=1,0,"TCP","183.230.40.33",80,0,2

CONNECT

OK
AT+QISTATE

+QISTATE: 0,"TCP","183.230.40.33",80,6534,2,1,0,0,"uart1"

OK

+QIURC: "closed",0
AT+QISTATE

+QISTATE: 0,"TCP","183.230.40.33",80,6534,4,1,0,0,"uart1"

OK
AT+QIOPEN=1,0,"TCP","183.230.40.33",80,0,2

ERROR



第三行 NO CARRIER，是因为长时间保持连接无动作，OneNET服务器主动断开了连接。查询Socket连接状态显示4，"Closing"连接断开。之后重新发起连接，可由于上次连接发生错误，指令不能被执行。最后使用AT+QICLOSE=0断开Socket后，再次重连成功。

AT+QIOPEN=1,0,"TCP","183.230.40.33",80,0,2

CONNECT

NO CARRIER
AT+QISTATE

+QISTATE: 0,"TCP","183.230.40.33",80,5176,4,1,0,0,"uart1"

OK
AT+QIOPEN=1,0,"TCP","183.230.40.33",80,0,2

ERROR
AT+QICLOSE=0

OK
AT+QIOPEN=1,0,"TCP","183.230.40.33",80,0,2

CONNECT



• 9.2 GET请求消息错误

GET请求没有按照OneNET规定的协议发送，导致返回有效信息失败，并且云服务器会主动断开连接。查询Socket连接状态显示4，"Closing"连接断开。

AT+QIOPEN=1,0,"TCP","183.230.40.33",80,0,2

CONNECT
HTTP/1.1 400 Bad Request
Server: nginx
Date: Wed, 27 Jan 2021 09:08:25 GMT
Content-Type: text/html
Content-Length: 150
Connection: close

<html>
<head><title>400 Bad Request</title></head>
<body>
<center><h1>400 Bad Request</h1></center>
<hr><center>nginx</center>
</body>
</html>

NO CARRIER
AT+QISTATE

+QISTATE: 0,"TCP","183.230.40.33",80,7800,4,1,0,0,"uart1"

OK
