概述

前言

一、软硬件准备
二、编译工程
三、静态内存的获取
四、动态内存的获取
五. 联系我们

一、软硬件准备

eclipse软件，bl_iot_sdk,Ai-WB2系列模组或者开发板,静态内存分析软件bouffalo_parse_tool-win32，
下载链接：https://docs.ai-thinker.com/_media/bouffalo_parse_tool-win32.zip
分析软件下载

二、编译工程

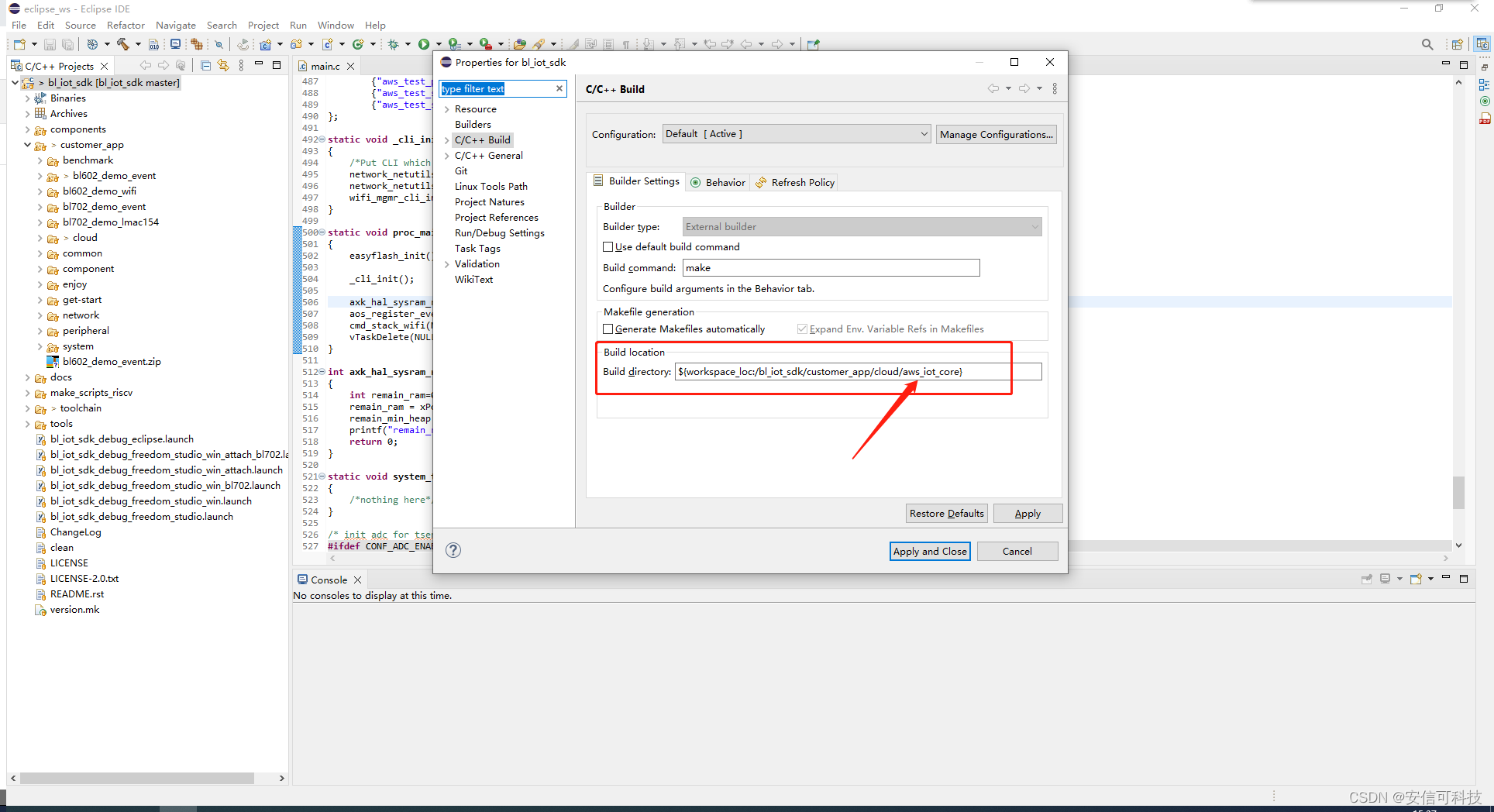

首先打开eclipse工程，导入bl_iot_sdk，这次我们使用的工程aws_iot_core来读取下代码所使用的静态内存大小，选择好对应的工程后，点击Apply and close关闭该窗口，然后右键点击SDK，选中build project选项进行编译
在这里插入图片描述

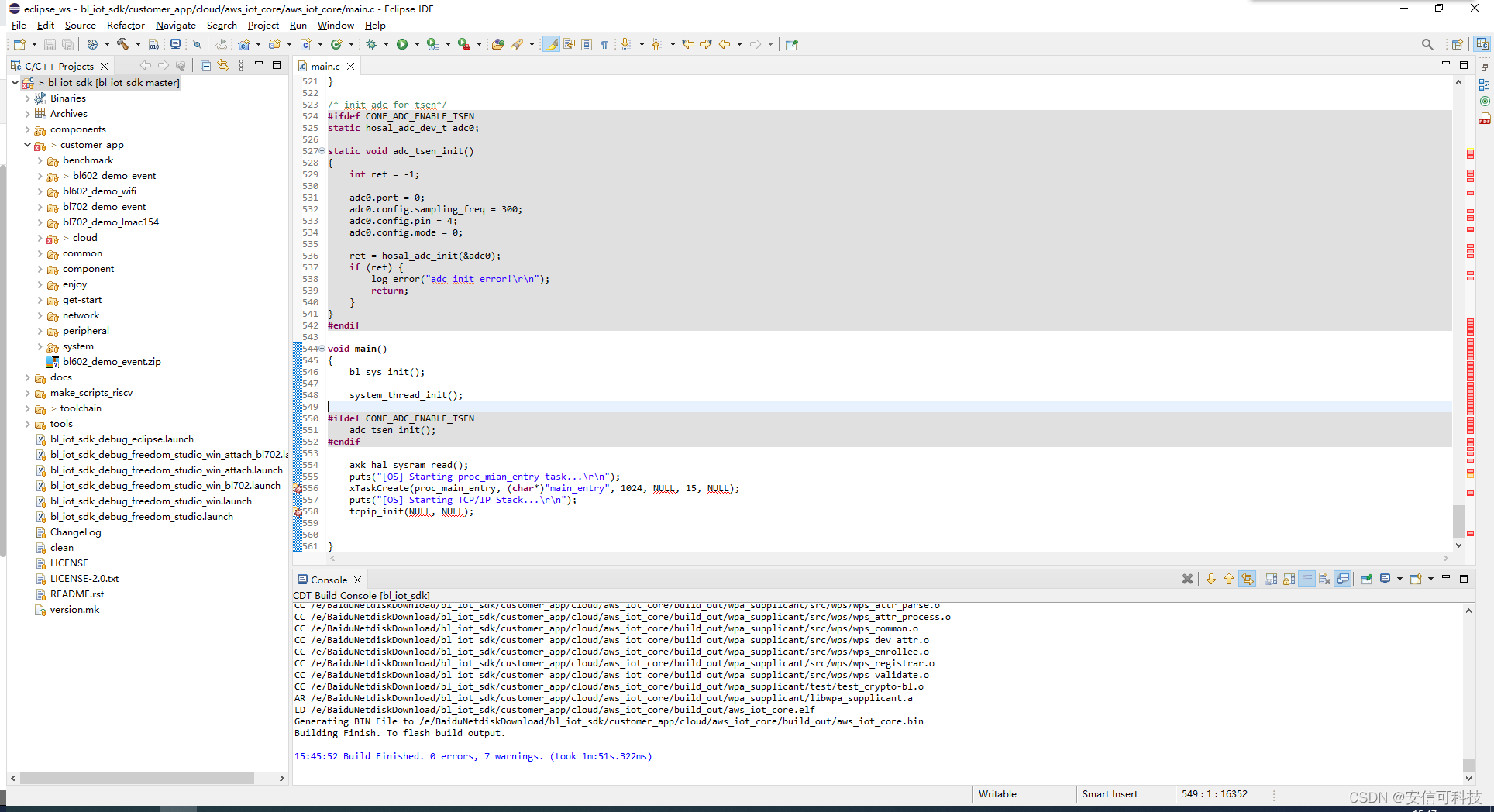

编译完成后显示如下界面

三、静态内存的获取

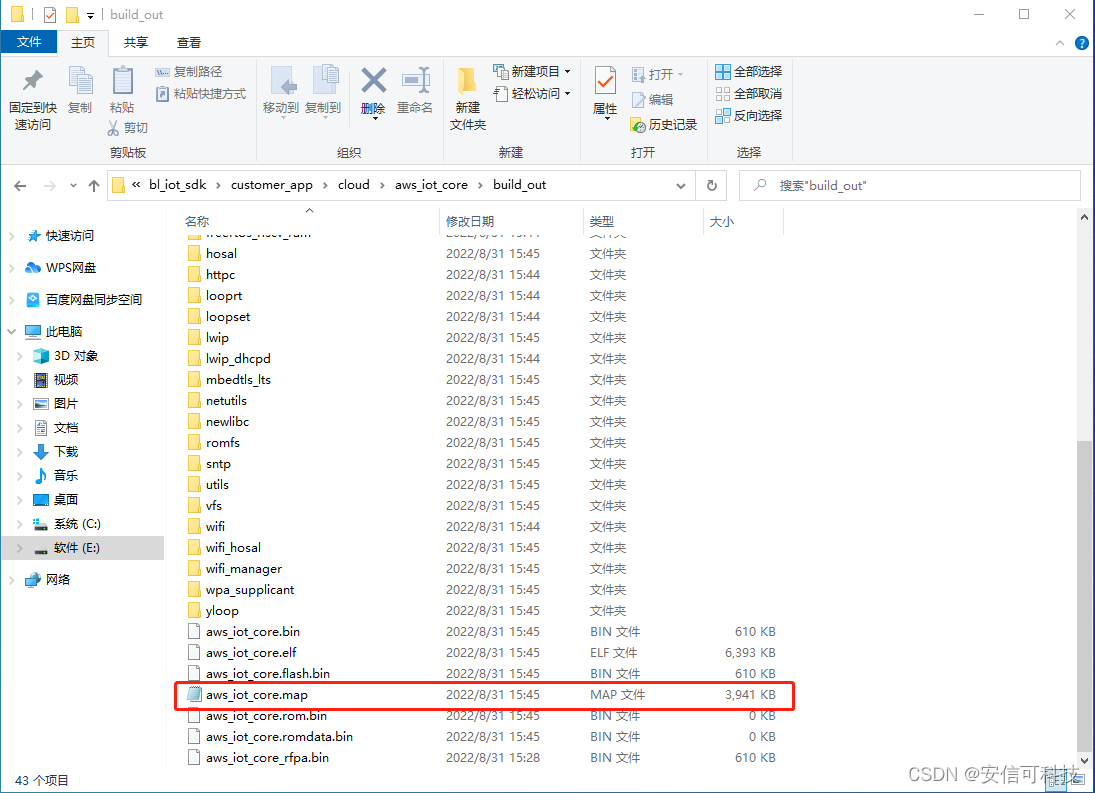

编译完成后打开SDK目录，找到编译工程的build_out文件夹，选择aws_iot_core.map文件，如下图
在这里插入图片描述

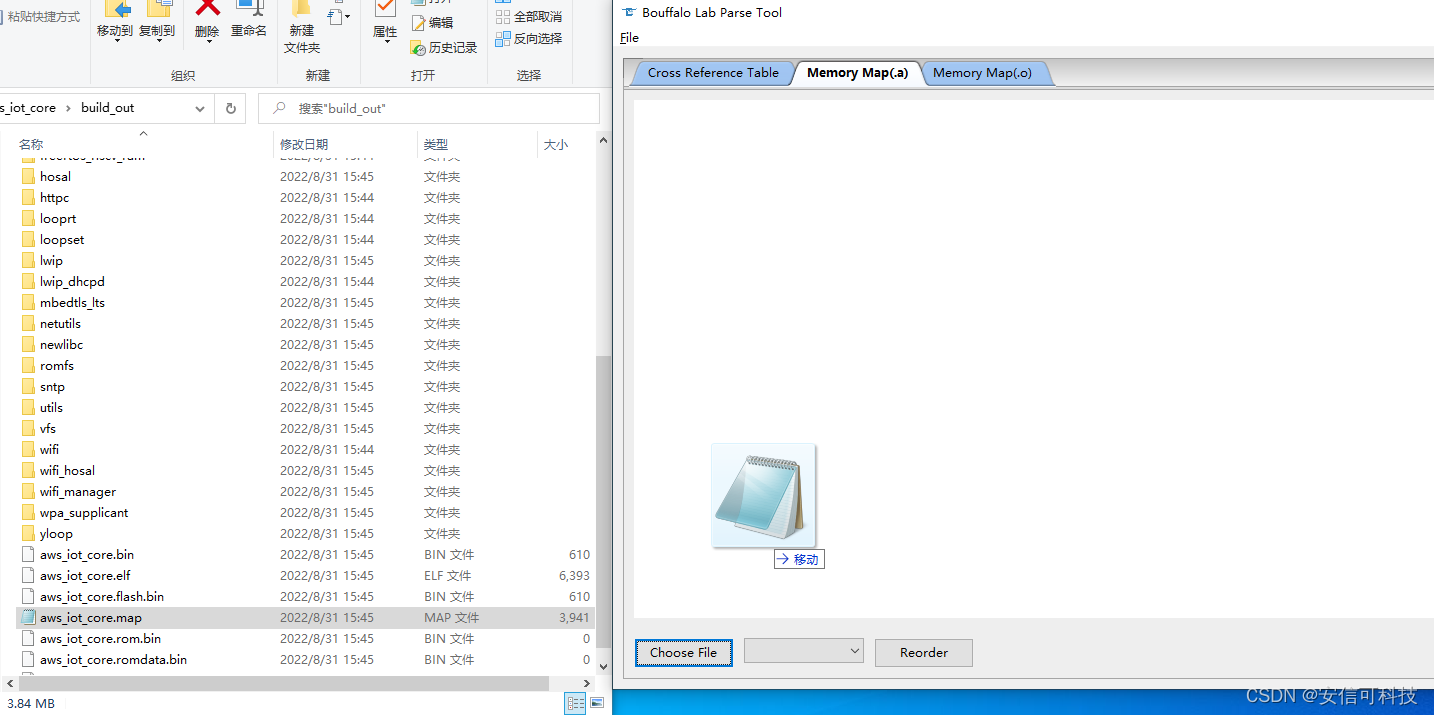

打开Bouffalo Lab Parse Tool软件，选择Menory Map（.a）选项，将刚刚的aws_iot_core.map文件拖放进去

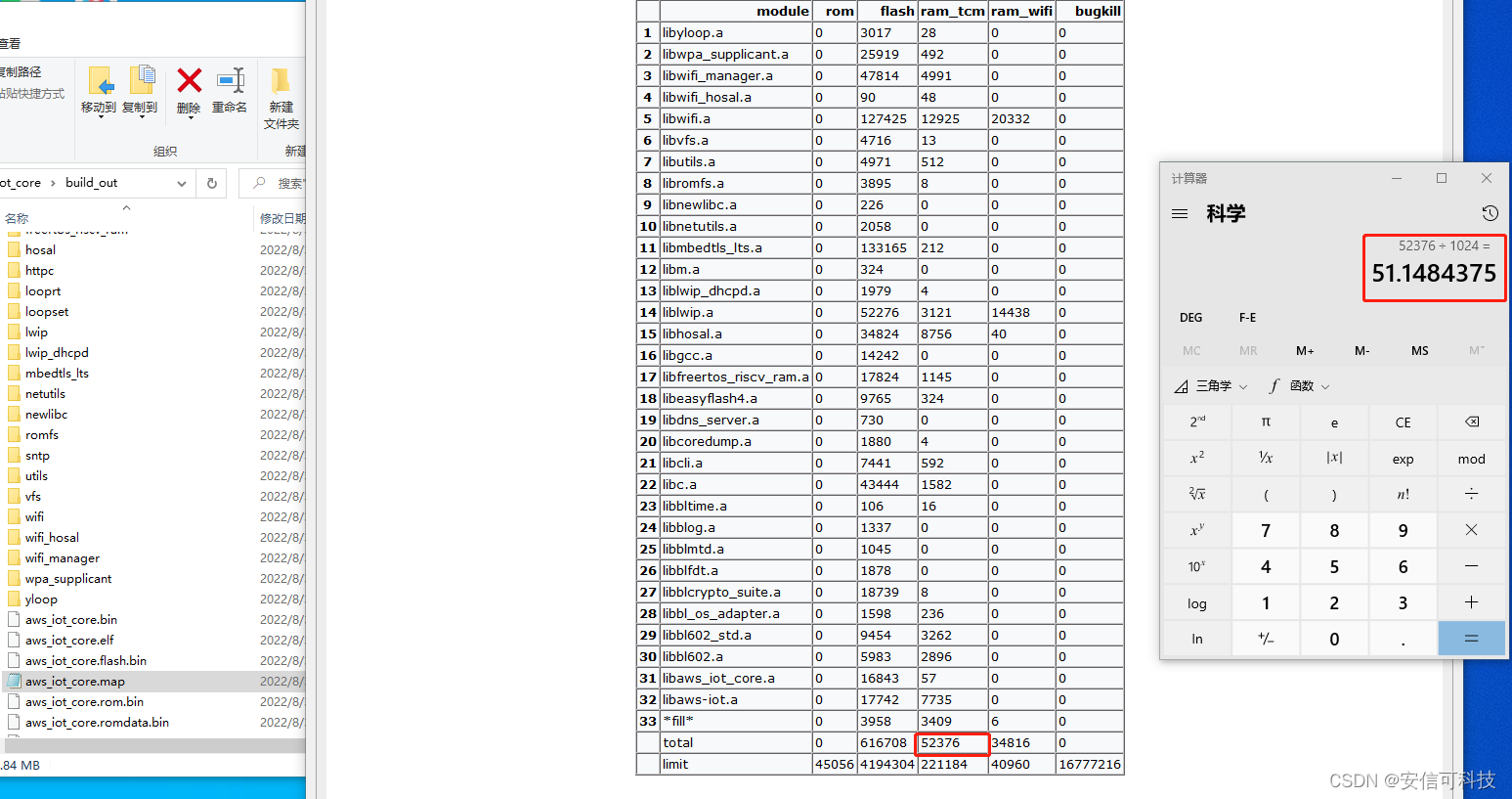

文件放进去后会读取map文件的信息，可以看到该工程的使用静态内存为52376字节，通过计算器换算得出使用了51KB左右，如下图
在这里插入图片描述

四、动态内存的获取

在helloworld工程中，main.c文件下做修改，为了方便观察动态内存的使用，本次演示未开启任务和开启任务后的动态内存，具体的代码改动如下：

void helloworld(void *pvParameters)
{
    for (;;)
    {
        log_step(ci_table_step_init);
        log_step(ci_table_step_log);
        log_step(ci_table_step_end);
        vTaskDelay(1000 / portTICK_RATE_MS);
    }
    vTaskDelete(NULL);
}

void main(void)
{
    int remain_ram = 0, remain_min_heap = 0;
    remain_ram = xPortGetFreeHeapSize();
    remain_min_heap = xPortGetMinimumEverFreeHeapSize();
    printf("remain_ram1:%drn remain_in_heap:%drn", remain_ram, remain_min_heap);
    xTaskCreate(helloworld, (char *)"main_entry", 1024, NULL, 15, NULL);
    remain_ram = xPortGetFreeHeapSize();
    remain_min_heap = xPortGetMinimumEverFreeHeapSize();
    printf("remain_ram1:%drn remain_in_heap:%drn", remain_ram, remain_min_heap);
}

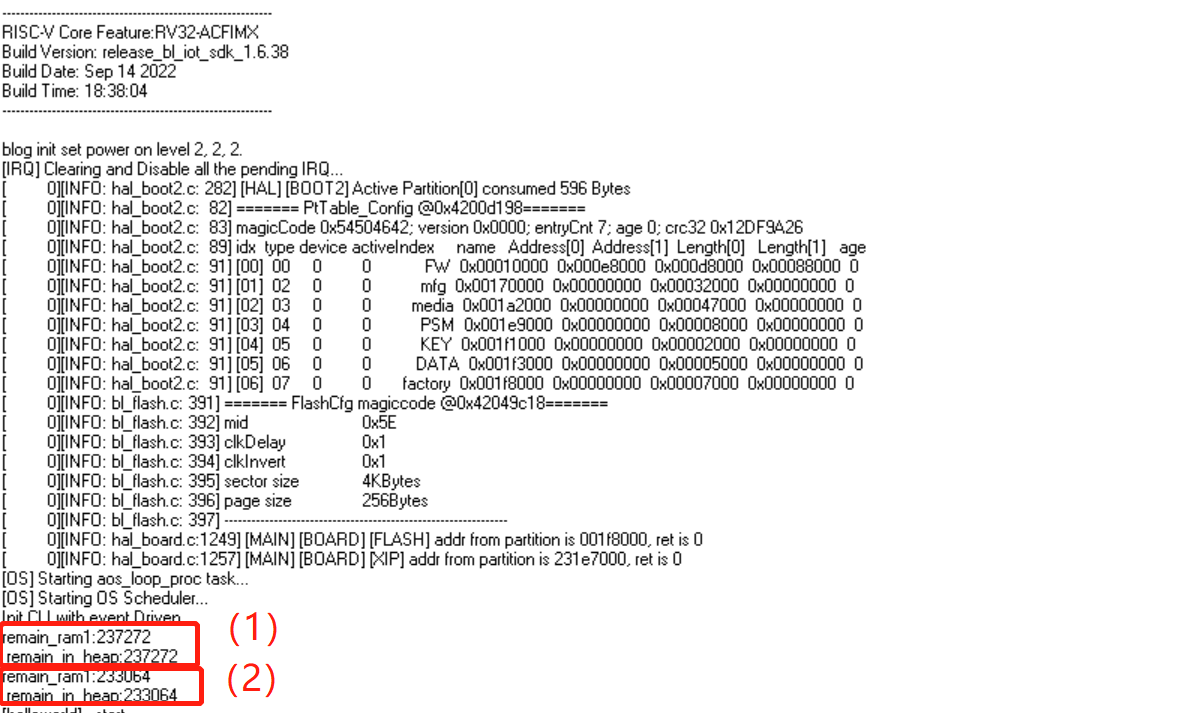

按照如上改动后通过烧录软件进行烧录，读取到上电打印日志如下图：
在这里插入图片描述
(1) 创建任务之前内存剩余情况
(2) 创建任务之后内存剩余情况
