前言

本文主要介绍Ai-WB1-12F，Ai-WB1-32S模组、开发板系列使用出厂固件进行TCP透传操作过程。

一、前期准备

1.1 硬件准备

Ai-WB1-12F，Ai-WB1-32S开发板+Type-C线
Ai-WB1-12F，Ai-WB1-32S模组+杜邦线若干+USB转TTL模块

1.2 软件准备

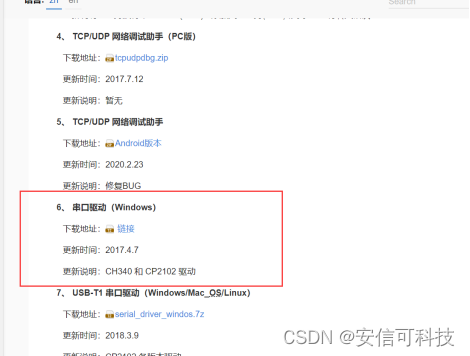

1.2.1 CH340和CP2102驱动

如果电脑没有安装有串口驱动则需要进行安装
安装包链接：https://docs.ai-thinker.com/%E5%BC%80%E5%8F%91%E5%B7%A5%E5%85%B72

1.2.2 TCP服务器

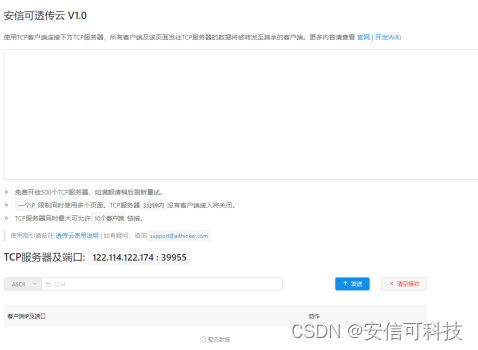

使用“安信可透传云”作为TCP服务器，安信可透传云网址：http://tt.ai-thinker.com:8000/ttcloud

二、接线方式

2.1 开发板接线

Ai-WB1系列开发板的接线都是一致的，只需要插入Type-C数据线即可。

2.2 模组接线

模组的接线则需要根据模组引脚进行连接，两款模组都是需要焊接四根线与USB转TTL连接即可。
具体需要焊接的引脚如图：

模块和USB转TTL接线如下：

Ai-WB1-12F/Ai-WB1-32S	USB To TTL
VCC	VCC(3.3V)
GND	GND
TX	RX
RX	TX

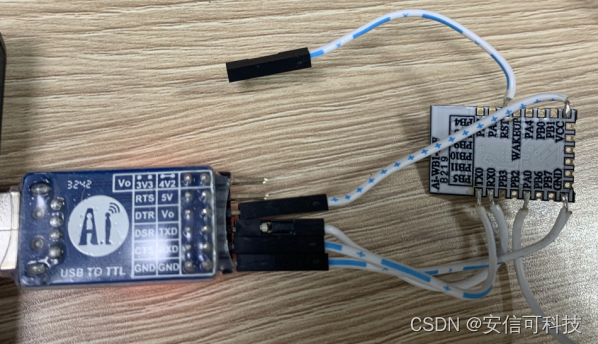

接好线后实物如下：

三、连接服务器

1.将连接好的开发板或者模组连接电脑USB口

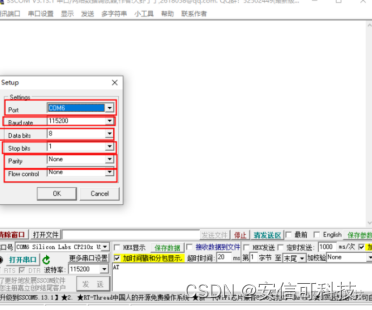

2.打开串口调试软件，选择波特率为115200，停止位为1bit，数据位为8bit，校验位为无，流控为无，打开正确串口

3.开始发送AT指令，发送AT指令的顺序：

AT              #测试AT功能
AT+CWMODE=1     #设置模组进入STA模式
AT+CWJAP="ssid","password"     #连接wifi
AT+CIPSTART="TCP","IP地址",端口号     #连接TCP服务器
AT+CIPMODE=1        #设置设备进入透传模式
AT+CIPSEND          #在透传模式下传输数据，串口输入的数据均会发送到服务器中
Abcde                 #发送任意数据到服务器
+++                   #退出透传模式
AT+CIPCLOSE         #断开TCP连接

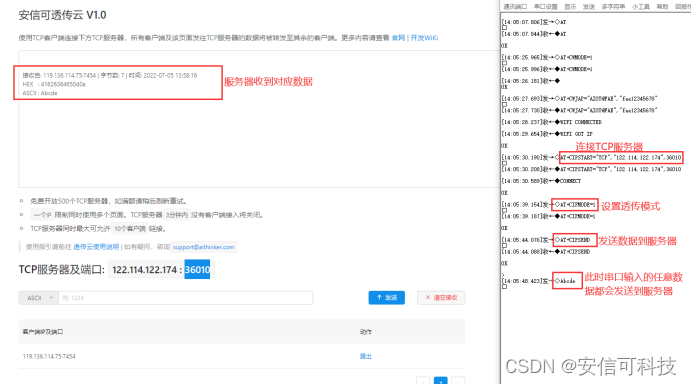

连接TCP服务器操作如下：

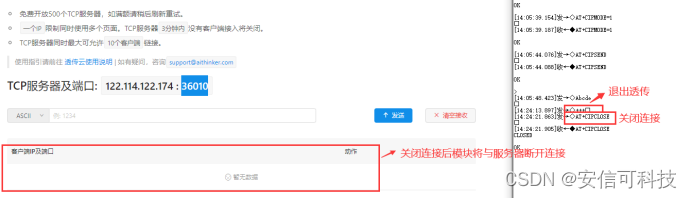

断开连接操作如下：

注意：所有AT指令末尾都需加回车换行符，退出透传功能”+++”除外，可在串口工具勾选回车换行或者每条AT指令末尾添加”rn”。
