Matlab 混沌映射分布图

66 阅读 0 评论 44 点赞

我是靠谱客的博主甜蜜背包，这篇文章主要介绍Matlab 混沌映射分布图，现在分享给大家，希望可以做个参考。

Matlab histogram 画出十二种常见的混沌映射

对上述博客的补充

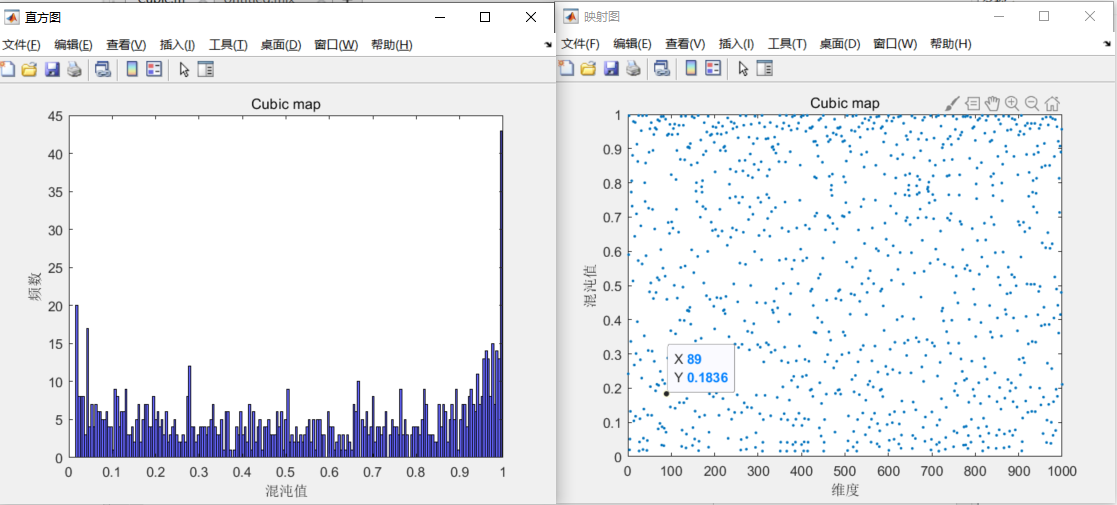

效果图如下
在这里插入图片描述

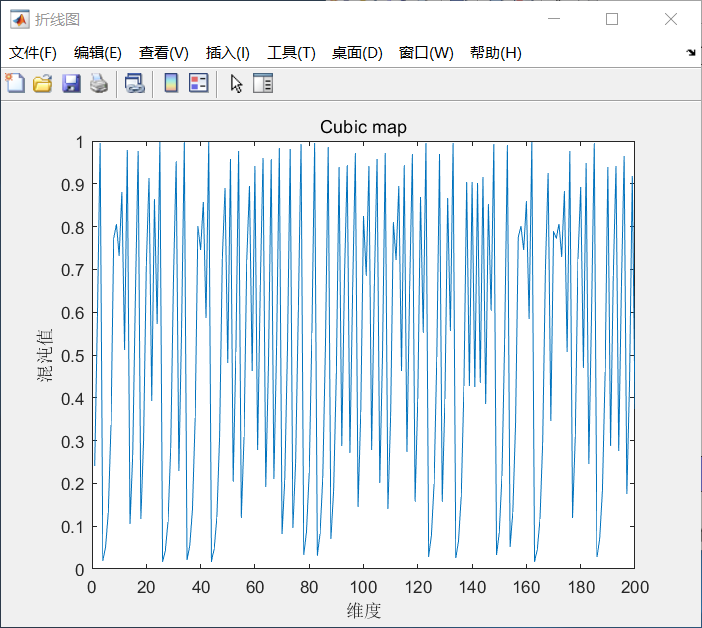

或者在论文中看到折线图这种。只是plot，不需要plot(y,’.’)
画折线图时，数量尽可能少点，下图是200个点

clear;
clc;
y_3=zeros(1,10^3);%将此处的值改为10的三次方，避免映射图一片密集，什么也看不出来
y_3(1)= 0.242;
rho = 2.59;
for i = 1 : 10^3-1
    y_3(i+1) = rho*y_3(i)*(1-y_3(i)^2);
end
figure('NumberTitle','off','name','直方图')
h1=histogram(y_3,200);
h1.FaceColor=[0 0 1];
xlim([0,1])
title('Cubic map')
xlabel('混沌值')
ylabel('频数')
figure('NumberTitle','off','name','映射图')
plot(y_3,'.')
%plot(y_3)
title('Cubic map')
xlabel('维度')
ylabel('混沌值')
h1.BinCounts% 查询每个区间的个数

仅记录学习使用，剩下的可按照同样的方法画出，智能算法涉及的混沌映射大多数都这样了，改进算法的核心不在此，初始化的方法还有很多，继续学习。
