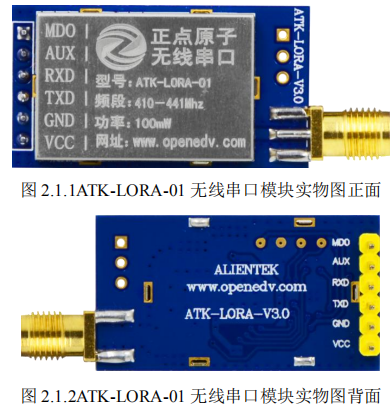

一、ATK-LORA-01 介绍

1.1 模块引脚概览

• 使用ATK-LORA-01 无线串口模块

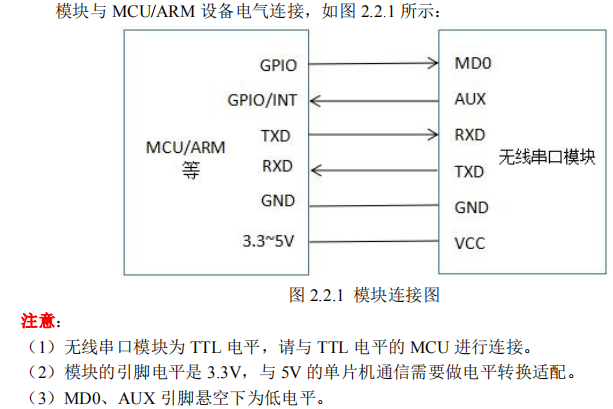

• 模块连接图

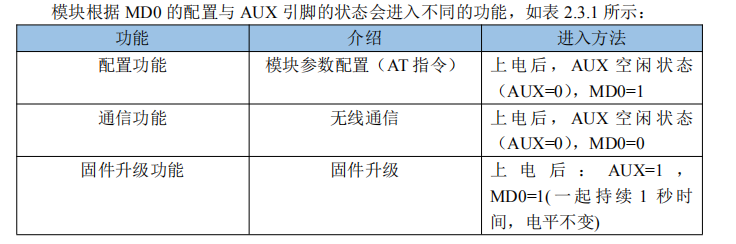

1.2 如何切换模块的三种功能状态？

  常用配置功能和通信功能，固件升级不常用，下面详细介绍一下如何进入配置功能、通信功能。

1. 配置功能
     AUX悬空（即不用接引脚），MD0接3.3V VCC电源引脚，就可以进入配置功能。
     配置功能中可以使用AT指令配置LORA模块的相关参数
2. 通信功能
     AUX悬空（即不用接引脚），MD0接GND引脚，就可以进入通信功能。
     进入通信功能可以接收LORA模块的无线传输的数据.
     注意： 通信功能中有两种发送状态（透明传输状态、定向传输状态），默认是透明传输状态。

三、模块的四种通信工作模式

待测试实验。。。。

3.1 通信的一般模式 测试

3.1.1 无线透明数据传输 测试

  我们要使用AT指令来配置ATK-LORA-01模块，这时我们就必须要让ATK-LORA-01模块进入配置功能状态。

1. ATK-LORA-01模块的TXD 接 精英版上USART1的RXD。
2. ATK-LORA-01模块的RXD 接 精英版上USART1的TXD。

3. ATK-LORA-01模块的VCC 接 一个3.3V引脚 。
4. ATK-LORA-01模块的GND 接 一个 GND引脚。
5. ATK-LORA-01模块的MD0 接 一个3.3V引脚。（MD0置1）
6. ATK-LORA-01模块的AUX 悬空，啥都不接。

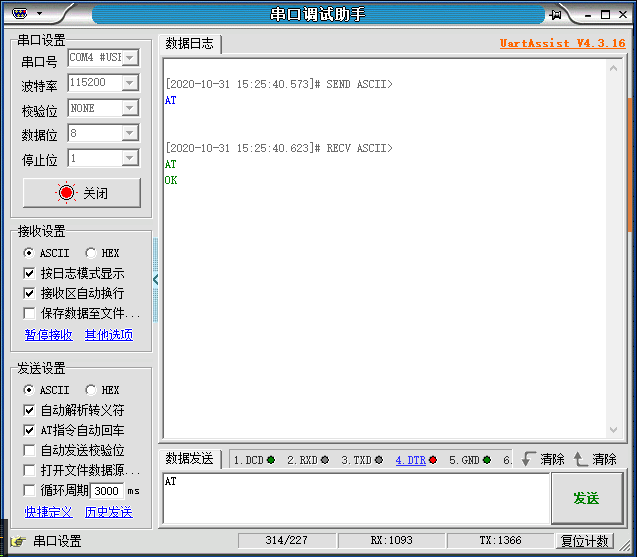

• 发送指令AT，检测是否连接正确。返回OK，表示连接正确，已经进入配置功能。

• 发送指令AT+DEFAULT表示恢复出厂设置.

• 输入AT+UART?查看波特率是否恢复到默认值.

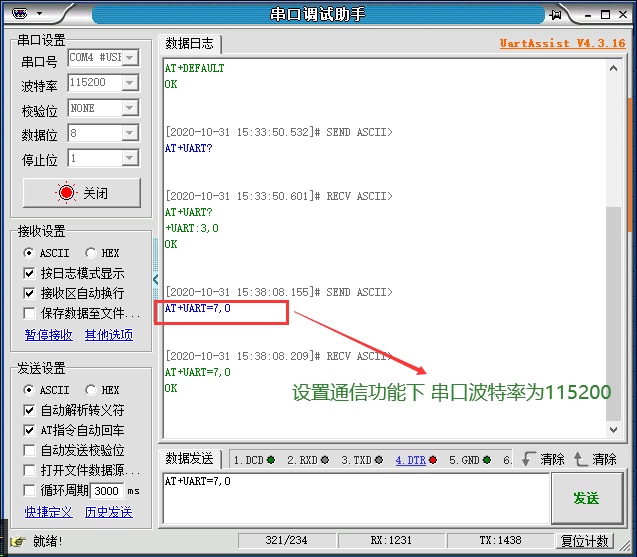

• 输入AT+UART=7,0,设置收发无线数据的波特率,即通信功能下的波特率为115200.

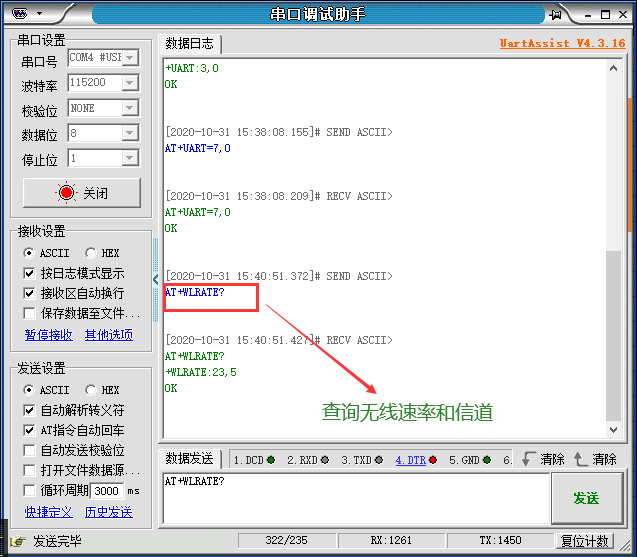

• 输入AT+WLRATE?,查询信道.信道为23

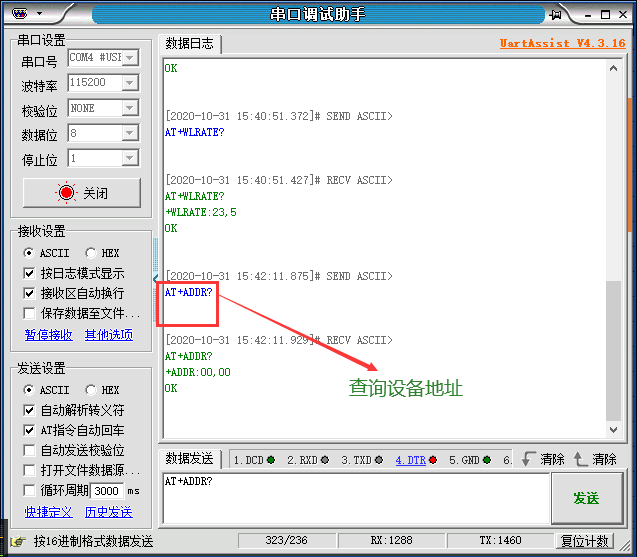

• 输入AT+ADDR?,查询设备通信地址.

  这时我们知道了 Lora模块的信道是23,设备地址是0000.
• 使用另一个Lora模块,使其进入配置模式,恢复出厂默认值后,配置通信模式下的波特率为115200

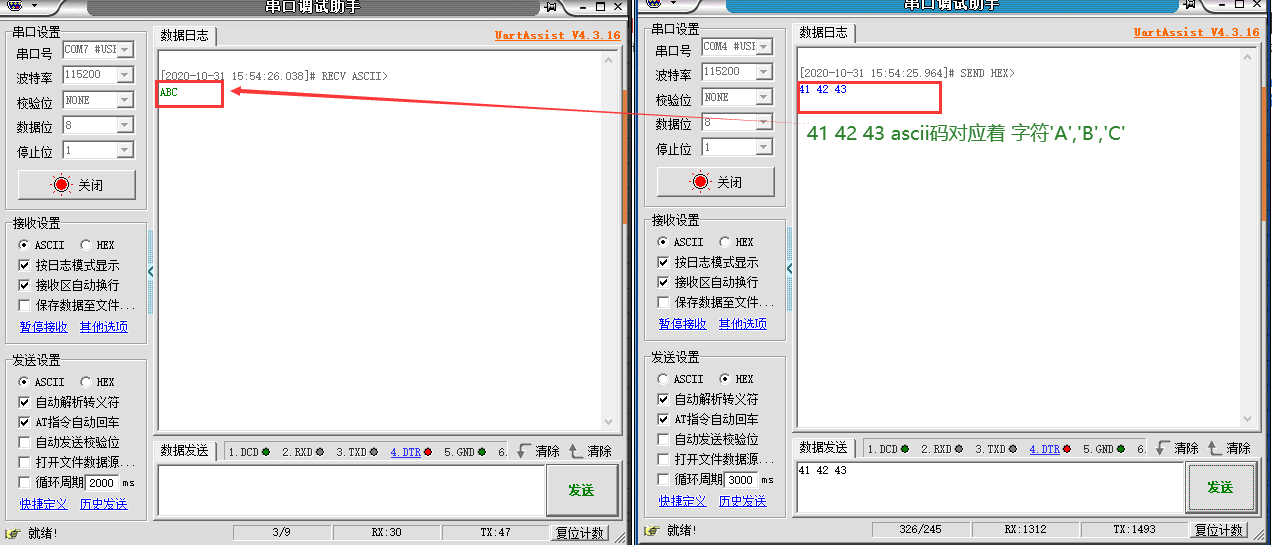

• 把两个模块切换到通信模式.即 把MD0接GND引脚.然后通过串口助手发送HEX数据.


3.1.2 定向数据传输

• 选择一个LORA模块,首先把MD0引脚接3.3V进入配置模式,然后输入AT+TMODE=1把发送状态改为定向数据传输状态.

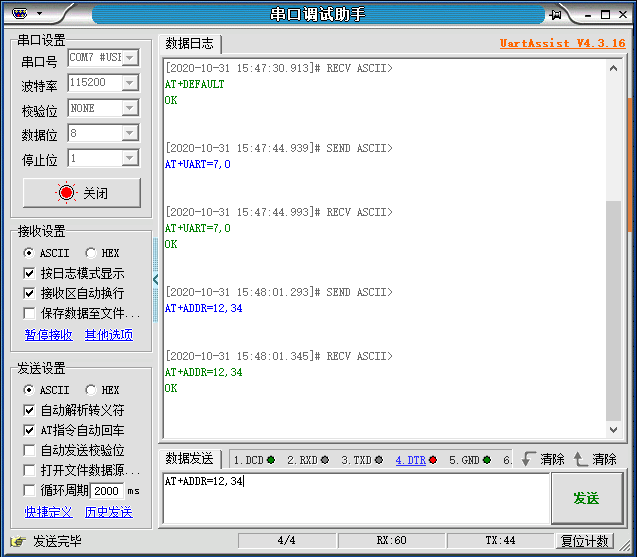

• 修改其设备地址和信道.这里修改设备地址为0x1234,信道为0x1c

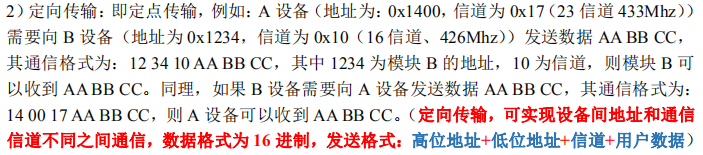

• MD0接GND,进入通信功能.发送16进制数据00 00 17 41 42 43.注意:信道号要转换为16进制

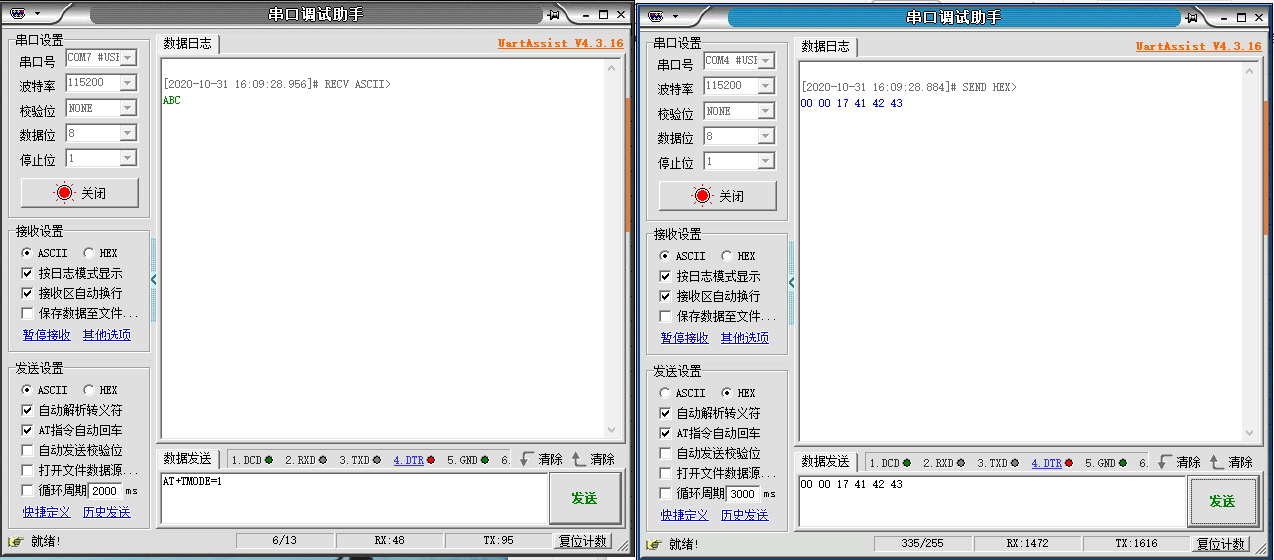

  其中00 00 表示设备地址0x0000,17表示设备信道0x17.41 42 43表示发送的数据,定向数据传输结果现象如下.


3.1.3 广播和数据监听

3.2 唤醒模式 1

3.3 省电模式 2

3.4 信号强度模式 3

四、 AT指令
