#整理笔记
整个通信模块调了三天吧，也问了些技术。原子的例子给的较为繁琐，整体移植出了一些问题，所以决定还是自己码。无线串口通过名字就是知道是串口通信，调完之后更加清楚（刚开始看原子的代码，其实里面很多通过单片机整定的部分不用看，专门的烧写程序简直不能再好用“ATK-LORA配置软件”），清楚了这些历程删除了很多。
整篇分成两个部分：

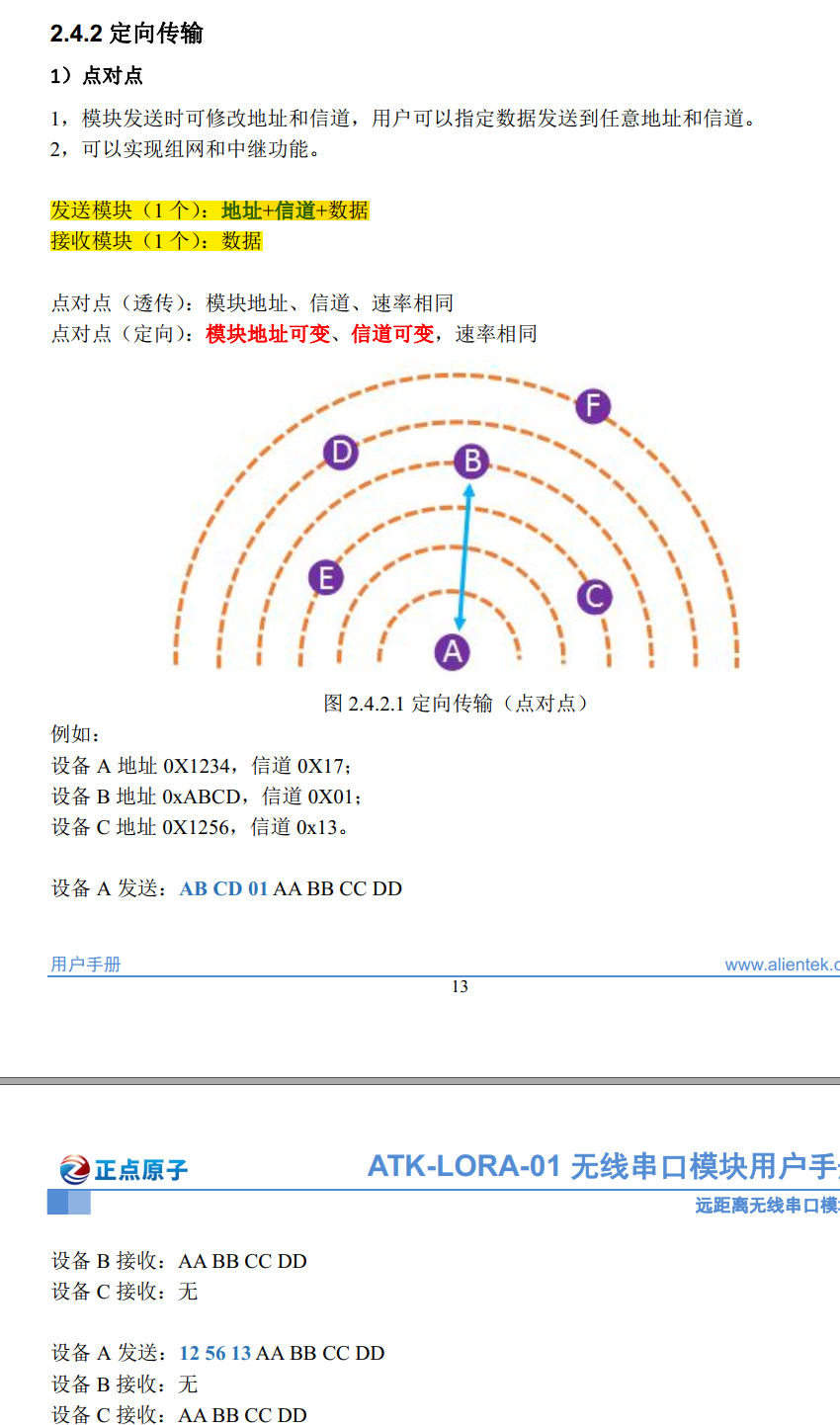

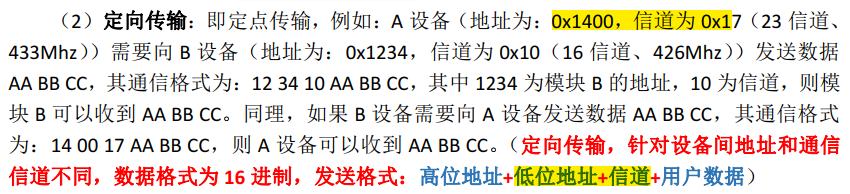

第一部分：电脑调试部分，这部分相当重要，前几天压根不会用这个软件，在原子的论坛找到了详细的验证过程，也明白了通信的格式问题。
给出具体网址：
http://www.openedv.com/forum.php?mod=viewthread&tid=291510&highlight=lora%2B%B6%A8%CF%F2
第二部分，代码部分，直接使用的串口：
给出代码：
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67#define EN_USART2_RX 1 void uart2_init(u32 bound) { //GPIO端口设置 GPIO_InitTypeDef GPIO_InitStructure; USART_InitTypeDef USART_InitStructure; NVIC_InitTypeDef NVIC_InitStructure; RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOD,ENABLE); //使能GPIOD时钟 RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);//使能USART2时钟 //串口1对应引脚复用映射 GPIO_PinAFConfig(GPIOD,GPIO_PinSource5,GPIO_AF_USART2); //GPIOD5复用为USART2 GPIO_PinAFConfig(GPIOD,GPIO_PinSource6,GPIO_AF_USART2); //GPIOD6复用为USART2 //USART1端口配置 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6; //GPIOD5与GPIOD6 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //速度50MHz GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉 GPIO_Init(GPIOD,&GPIO_InitStructure); //初始化PD9，PD10 //USART1 初始化设置 USART_InitStructure.USART_BaudRate = bound;//波特率设置 USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式 USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位 USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位 USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制 USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收发模式 USART_Init(USART2, &USART_InitStructure); //初始化串口1 USART_Cmd(USART2, ENABLE); //使能串口1 #if EN_USART2_RX USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);//开启相关中断 //Usart1 NVIC 配置 NVIC_InitStructure.NVIC_IRQChannel = USART2_IRQn;//串口2中断通道 NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3;//抢占优先级3 NVIC_InitStructure.NVIC_IRQChannelSubPriority =4; //子优先级3 NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能 NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器、 #endif } void USART2_IRQHandler(void) //串口1中断服务程序 { u8 Res; if(USART_GetITStatus(USART2, USART_IT_RXNE) != RESET) //接收中断(接收到的数据必须是0x0d 0x0a结尾) { Res =USART_ReceiveData(USART2);//(USART1->DR); //读取接收到的数据 // USART_SendData(USART1, Res); //向串口1发送数据 USART_ClearITPendingBit ( USART2, USART_IT_RXNE ); //清除中断标志 } }
