模块参数配置及其查询
- 引脚定义
- 功能配置
- AT指令表
- 配置模式接线
引脚定义
拿到任何模块、开发板，首先要弄清楚引脚的定义。
以下介绍来自正点原子官方说明文档。
| 序号 | 名称 | 引脚方向 | 说明 |
|---|---|---|---|
| 1 | MD0 | 输入 | 1、配置进入参数设置 2、上电时与AUX 引脚配合进入固件升级模式 |
| 2 | AUX | 1、输出 2、输入 | 1、用于指示模块工作状态，用户唤醒外部MCU 2、上电时与MD0 引脚配合进入固件升级模式 |
| 3 | RXD | 输入 | TTL 串口输入，连接到外部TXD 输出引脚 |
| 4 | TXD | 输出 | TTL 串口输出，连接到外部RXD 输入引脚 |
| 5 | GND | 地线 | |
| 6 | VCC | 3.3V~5V 电源输入 |
功能配置
| 功能 | 引脚状态 |
|---|---|
| 配置功能 | AUX=0 MD0=1 |
| 通信功能 | AUX=0 MD0=0 |
| 固件升级功能 | AUX=1 MD0=1 |
AT指令表
| 指令 | 作用 |
|---|---|
| AT | 测试模块响应情况 |
| AT+MODEL? | 查询设备型号 |
| AT+CGMR? | 获取软件版本号 |
| AT+UPDATE | 查询设备是否处于固件升级模式 |
| ATE1 | 指令回显 |
| ATE0 | 指令不回显 |
| AT+RESET | 模块复位（重启） |
| AT+DEFAULT | 恢复出厂设置 |
| AT+FLASH= | 参数保存 |
| AT+ADDR=? | 查询设备地址范围 |
| AT+ADDR？ | 查询设备地址 |
| AT+ADDR= | 配置设备地址 |
| AT+TPOWER=? | 查询发射功率配置范围 |
| AT+TPOWER? | 查询发射功率 |
| AT+TPOWER= | 配置发射功率 |
| AT+CWMODE=? | 查询配置工作模式范围 |
| AT+CWMODE? | 查询工作模式 |
| AT+CWMODE= | 配置工作模式 |
| AT+TMODE=? | 查询配置发送状态范围 |
| AT+TMODE? | 查询发送状态 |
| AT+TMODE= | 配置发送状态 |
| AT+WLRATE=? | 查询无线速率和信道配置范围 |
| AT+WLRATE? | 查询无线速率和信道 |
| AT+WLRATE= | 配置无线速率和信道 |
| AT+WLTIME=? | 查询配置休眠时间范围 |
| AT+WLTIME? | 查询休眠时间 |
| AT+WLTIME= | 配置休眠时间 |
| AT+UART=? | 查询串口配置范围 |
| AT+UART? | 查询串口配置 |
| AT+UART= | 配置串口 |

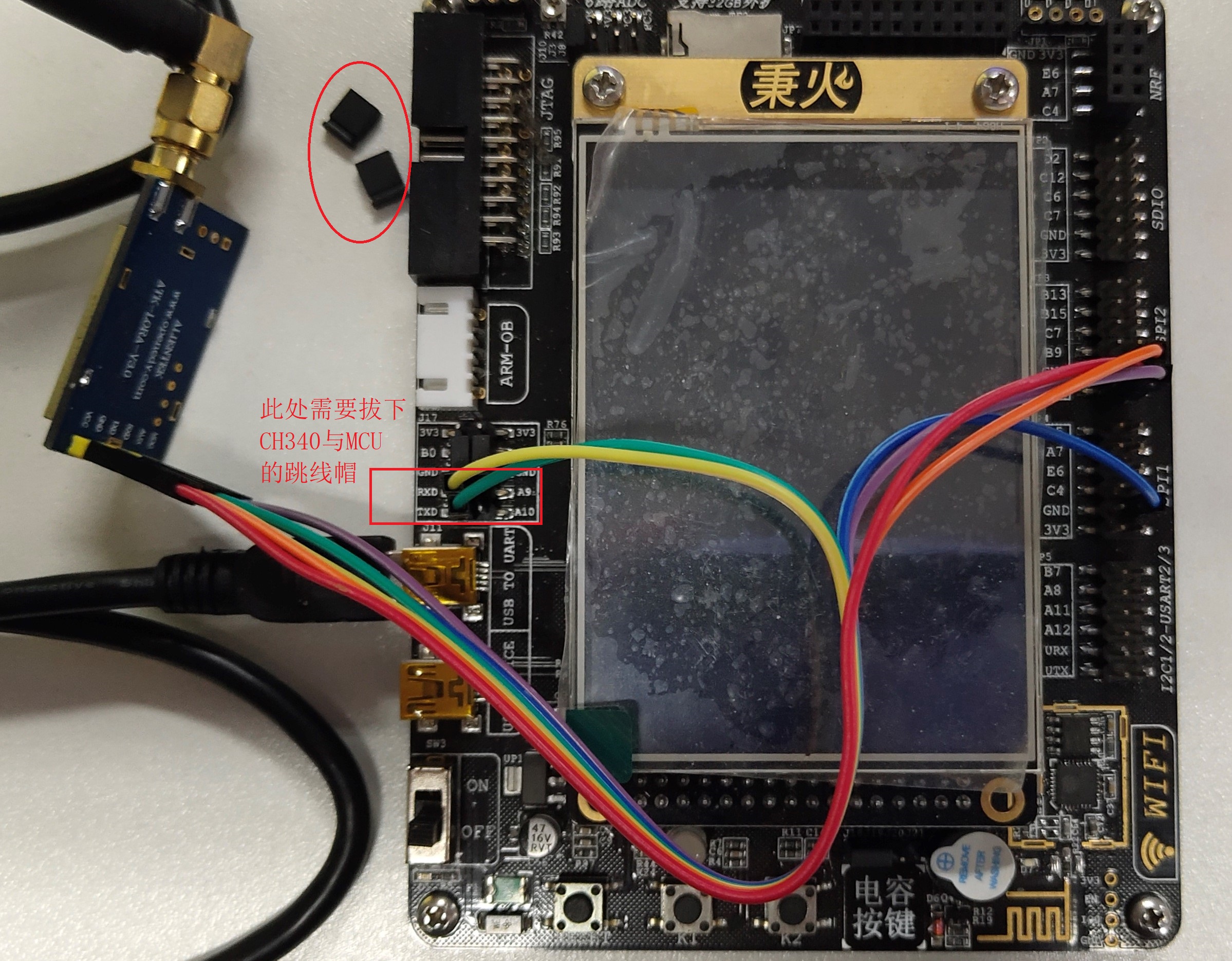

配置模式接线
| MD0 | AUX | RXD | TXD | GND | VCC |
|---|---|---|---|---|---|
| 3.3V | 0V或悬空 | CH340-TXD | CH340-RXD | 0V | 3.3V或5V |
1、打开任意的串口助手，按照官方文档进行配置：波特率“115200”、停止位“1”、数据位“8”、奇偶检验位“无”。

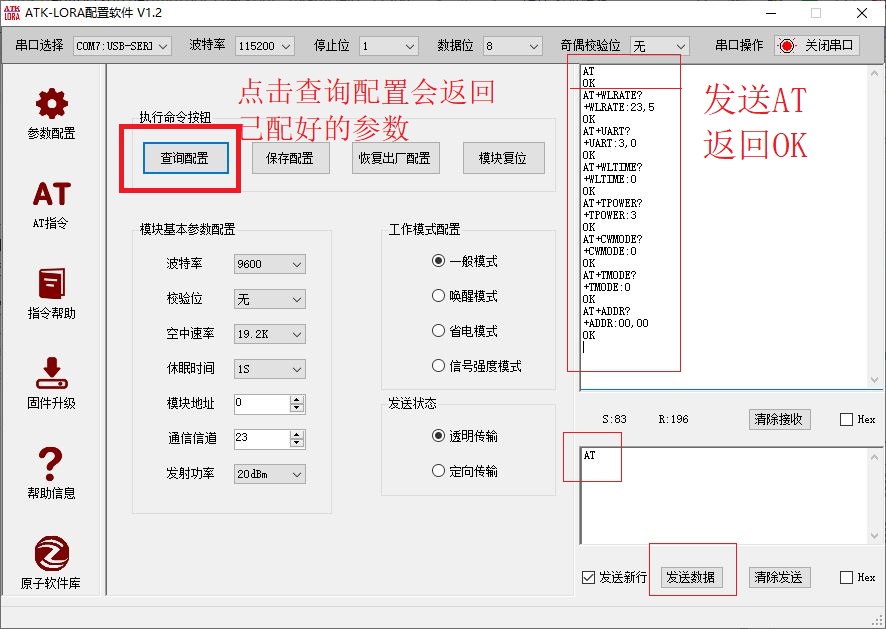

2、打开 ATK-LORA配置软件
官方的说明书就是最好的参考资料，下一篇准备记录lora与stm32的通信代码（官方给的参考例程由于加入了命令配置和LCD,让初学的我甚感煎熬，故准备简化）
