蓝牙音箱

蓝牙音箱1.0

目的：自己动手做一个蓝牙音箱
材料：蓝牙解码器、功放板、两个扬声器、12V电源适配器。
工具：电络铁，焊锡丝。

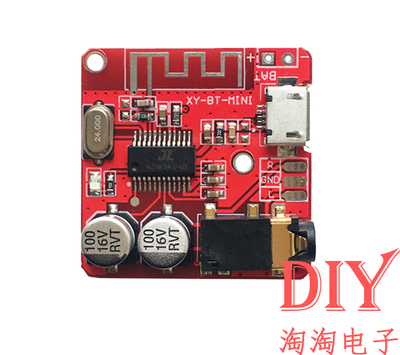

蓝牙解码器

这个某宝上随便都可以搜到的，价钱在10块钱以内。

车载音箱功放蓝牙模块 蓝牙4.1音频接收器配件主板 立体声

功放板

功放板采用官方标准电路设计而成，在12V供电的情况下能输出10W+10W的功率，芯片无需散热片，也具有过热，过流等保护功能。
本板具有开关功能，将SW短接，将关闭功放。

某宝搜索 PAM8610数字功放板

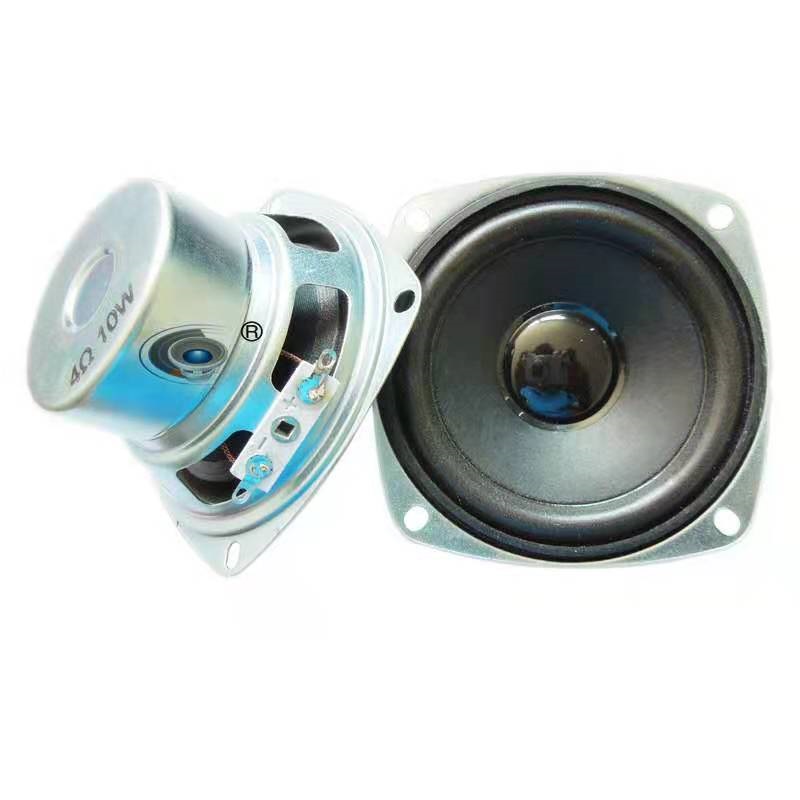

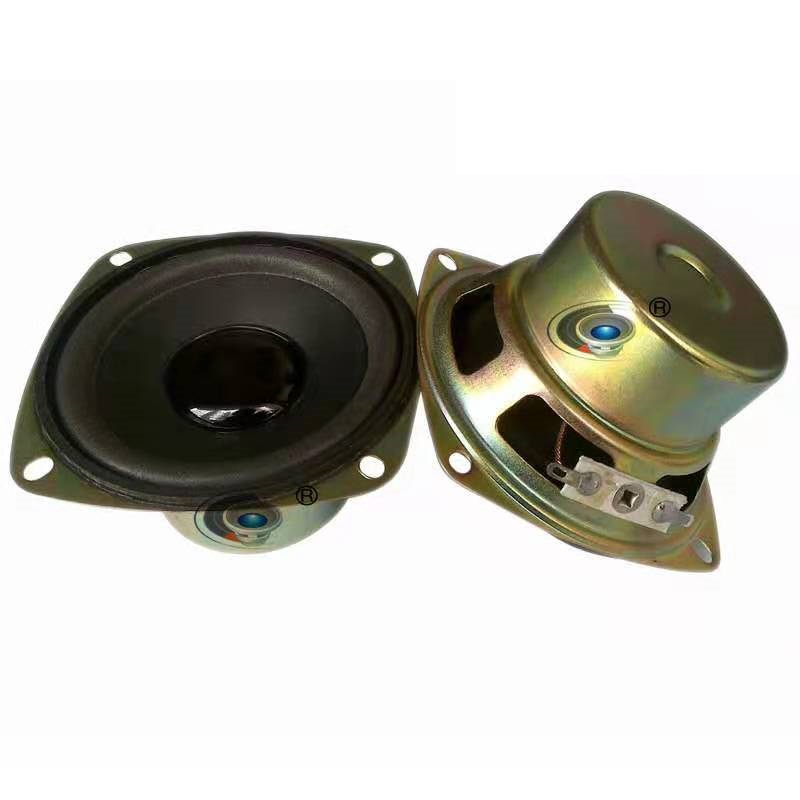

扬声器

一对扬声器，4Ω10W

其他

另外再加一些配件，比如12V电源适配器和电源接头(DC005)，这个功放的用12V电源供电，
蓝牙解码板是5V需要一个电压转换模块儿或者蓝牙模块直接用usb供电，当然usb供电就需要再接一根线不太方便。
还需要一根耳机线，需要插耳机孔的那个一头。用于连接蓝牙解码板和功放。
再比如说准备一个电源开关，一些连接线，还可以再买个电位器调解音量（不怎么好用）。

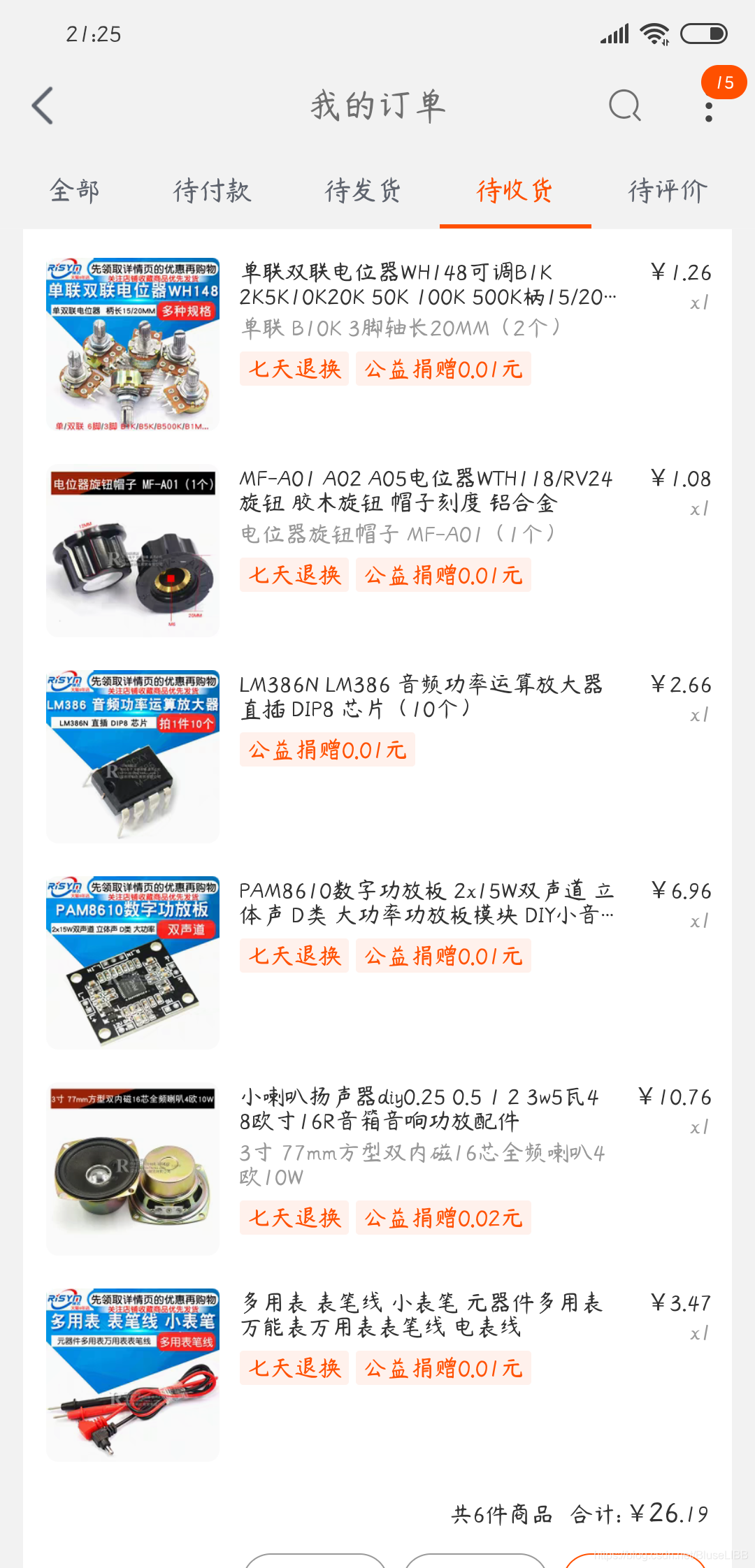

价钱差不多就这么多。

过程

制作过程就是将各个部分用线连接起来，杜邦线就可以，稍微用焊点一下。

蓝牙模块的耳机插孔接耳机线，耳机线有三根左右和地，
三个线分别接到功放板的R_IN和L_IN以及公共地，功放板两边各接一个扬声器。

然后就是电源，直接接到电源接头上，中间可以加个开关。

我这个接线就比较马虎，最终效果一样。

最后就用的纸盒子做的音响外壳，把两个扬声器分开，
其中一个和解码板，功放板等等放在一个大盒子里面，另外一个用的万用表的表笔做的一个可拔插的小盒子。

大盒子留了一个空格收纳小盒子，播放音乐的时候，可以把小盒子拿出来，左边放一个，右边放一个。

大概感受一下，还是挺嗨皮的。

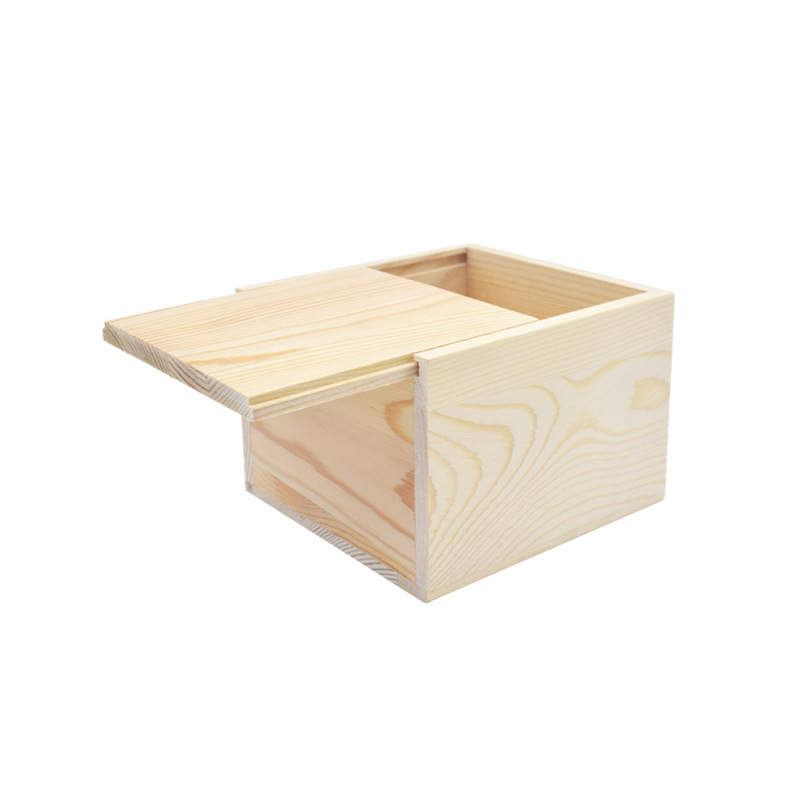

后来我又重新改了一下，用这种木盒子来装扬声器，线路都能收在盒子里面。
麻烦点的就是需要自己在盒子上打孔。盒子规格在10*10的样子，可以比这喇叭买。

对于小白来说，做个这样的蓝牙音响还是可以的，效果比我99的蓝牙音响要好。
主要是享受这个过程。

蓝牙音箱2.0

现在搬了一个地方，又想重新弄一个，想看看怎么做一个效果更好呢。 嘿嘿。
