一个典型物联网系统中传输机制的设计与实现

加强版模拟路灯点击此处查看

(1)题目背景

一般一个典型的物联网系统包括感控层(传感器),网络层和应用层组成,而网络层主 要用于实现感控对象与应用层的服务对象之间的通信。本次作业就以 TCP/IP 协议栈中传输 层协议的应用开发为目标,以 UDP 方式实现一种感控对象与服务对象之间的通信机制,其 体系结构如图 1 所示。其中感控对象为一个虚拟路灯对象,在实现过程中用随机数模拟其温 度、湿度和环境照度等感知数据,灯作为被控对象,可以通过服务器对其进行打开、关闭控 制,且用不同颜色表示其开关状态。每个虚拟路灯都将有一个标识,以示区别。而服务对象 可以同时与若干个虚拟路灯对象通信,每个虚拟路灯会定期向服务对象发送其当前状态,服 务对象可以对任一个虚拟路灯进行开关控制。

在这里插入图片描述

(2)题目要求

(1)虚拟路灯状态上传数据直接基于 UDP 实现传输,不考了可靠性,而服务对象发送 给各虚拟路灯的开关命令要利用握手机制实现可靠传输。

(2)基于 UDP 自定义上传、下发数据包格式和传输方式。并实现通信协议的定义、封 装和解析。

(3)不限定编程语言。

(3)使用工具

Pycharm、Python、socket、tkinter、PyQt5

(4)设计思路

客户端

客户端即路灯,用户输入温度、湿度、亮度等点击发送至服务端

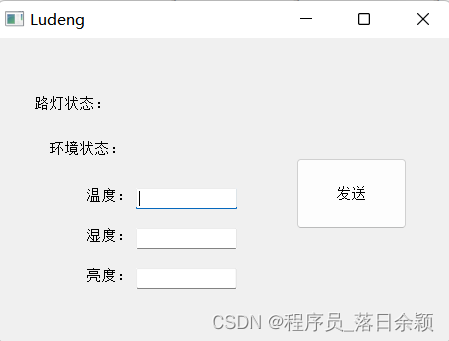

图1 PyQt实现界面
图1 PyQt实现界面

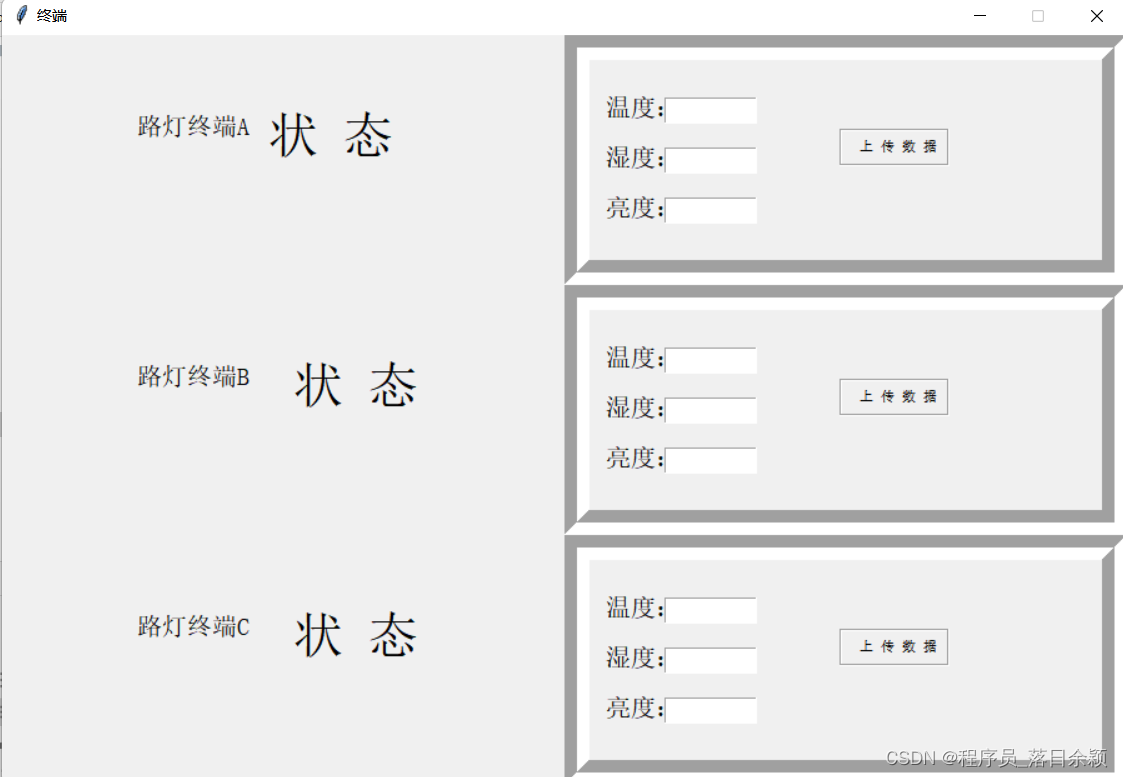

图二  tkinter的界面
图二 tkinter的界面

服务端

用于接受处理路灯发送来的环境状态,返回对灯的开关处理。

(5)源码

udp_Server.py

import socket

def main():
	# 创建套接字
	udp_socket = socket.socket(socket.AF_INET,socket.SOCK_DGRAM) # udp IPV4			tcp  IPV4
	# 绑定本地信息
	udp_socket.bind(('',8000))
	# 创建循环事件,为了使能不断接收数据。。。。。。。客户端只要发消息 我就能收到。
	while 1:
		# 接收终端的数据
		recv_data_T,address = udp_socket.recvfrom(1024)		# 接收温度
		recv_data_W,address = udp_socket.recvfrom(1024)		# 接收湿度
		recv_data_L,address = udp_socket.recvfrom(1024) 	# 接收环境照度

		# 退出数据传送判断
		# if not recv_data_T_A:
		if recv_data_T == b'#' or recv_data_W == b'#' or recv_data_L == b'#':
			break
		#判断是否满足开灯条件
		elif recv_data_T == b'20' and recv_data_L == b'5' and recv_data_W == b'25':
			udp_socket.sendto(b"open",address)
		elif recv_data_T != b'20' or recv_data_L != b'5' or recv_data_W != b'25':
			udp_socket.sendto(b"close",address)

	# 关闭套接字
	udp_socket.close()

if __name__ == "__main__":
	main()

PyQt的实现界面

Client.py

# -*- coding: utf-8 -*-

# Form implementation generated from reading ui file 'Client.ui'
#
# Created by: PyQt5 UI code generator 5.15.4
#
# WARNING: Any manual changes made to this file will be lost when pyuic5 is
# run again.  Do not edit this file unless you know what you are doing.
LocalHost = "服务端ip地址"
import socket
import sys

from PyQt5 import QtCore, QtGui, QtWidgets
class Client:
    client_socket = None

    def __init__(self):
        self.initialize_socket()

    def initialize_socket(self):
        # 创建套接字
        self.clientsocket = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)

class Ui_Dialog(object):
    def setupUi(self, Dialog):
        Dialog.setObjectName("Dialog")
        Dialog.setWindowModality(QtCore.Qt.ApplicationModal)
        Dialog.resize(457, 304)
        self.labelstatus = QtWidgets.QLabel(Dialog)
        self.labelstatus.setGeometry(QtCore.QRect(20, 40, 111, 51))
        self.labelstatus.setTextFormat(QtCore.Qt.PlainText)
        self.labelstatus.setScaledContents(False)
        self.labelstatus.setAlignment(QtCore.Qt.AlignCenter)
        self.labelstatus.setWordWrap(False)
        self.labelstatus.setObjectName("labelstatus")
        self.labelStatus = QtWidgets.QLabel(Dialog)
        self.labelStatus.setGeometry(QtCore.QRect(160, 50, 101, 31))
        self.labelStatus.setText("")
        self.labelStatus.setAlignment(QtCore.Qt.AlignCenter)
        self.labelStatus.setObjectName("labelStatus")
        self.labelStatus2 = QtWidgets.QLabel(Dialog)
        self.labelStatus2.setGeometry(QtCore.QRect(40, 80, 101, 61))
        self.labelStatus2.setTextFormat(QtCore.Qt.AutoText)
        self.labelStatus2.setAlignment(QtCore.Qt.AlignCenter)
        self.labelStatus2.setObjectName("labelStatus2")
        self.labelTem = QtWidgets.QLabel(Dialog)
        self.labelTem.setGeometry(QtCore.QRect(90, 150, 72, 15))
        self.labelTem.setObjectName("labelTem")
        self.labelWet = QtWidgets.QLabel(Dialog)
        self.labelWet.setGeometry(QtCore.QRect(90, 190, 72, 15))
        self.labelWet.setObjectName("labelWet")
        self.labelLight = QtWidgets.QLabel(Dialog)
        self.labelLight.setGeometry(QtCore.QRect(90, 230, 72, 15))
        self.labelLight.setObjectName("labelLight")
        self.lineEditTem = QtWidgets.QLineEdit(Dialog)
        self.lineEditTem.setGeometry(QtCore.QRect(140, 150, 101, 21))
        self.lineEditTem.setObjectName("lineEditTem")
        self.lineEditWet = QtWidgets.QLineEdit(Dialog)
        self.lineEditWet.setGeometry(QtCore.QRect(140, 190, 101, 21))
        self.lineEditWet.setObjectName("lineEditWet")
        self.lineEditLight = QtWidgets.QLineEdit(Dialog)
        self.lineEditLight.setGeometry(QtCore.QRect(140, 230, 101, 21))
        self.lineEditLight.setObjectName("lineEditLight")
        self.pushButton = QtWidgets.QPushButton(Dialog)
        self.pushButton.setGeometry(QtCore.QRect(300, 120, 111, 71))
        self.pushButton.setObjectName("pushButton")

        self.retranslateUi(Dialog)
        QtCore.QMetaObject.connectSlotsByName(Dialog)

    def retranslateUi(self, Dialog):
        _translate = QtCore.QCoreApplication.translate
        Dialog.setWindowTitle(_translate("Dialog", "Ludeng"))
        self.labelstatus.setText(_translate("Dialog", "路灯状态:"))
        self.labelStatus2.setText(_translate("Dialog", "环境状态:"))
        self.labelTem.setText(_translate("Dialog", "温度:"))
        self.labelWet.setText(_translate("Dialog", "湿度:"))
        self.labelLight.setText(_translate("Dialog", "亮度:"))
        self.pushButton.setText(_translate("Dialog", "发送"))
        self.pushButton.clicked.connect(self.SendMessage)

    def SendMessage(self):
        self.client = Client()
        self.client.initialize_socket()
        data_t = self.lineEditTem.text()
        data_w = self.lineEditWet.text()
        data_l = self.lineEditLight.text()
        self.client.clientsocket.sendto(data_t.encode("utf8"), (LocalHost, 8000))
        self.client.clientsocket.sendto(data_w.encode("utf8"), (LocalHost, 8000))
        self.client.clientsocket.sendto(data_l.encode("utf8"), (LocalHost, 8000))
        if data_l == '#' or data_w == 'w' or data_t == '#':
            exit(0)
        self.recvfrom_server()

    def recvfrom_server(self):
        self.status, self.address = self.client.clientsocket.recvfrom(1024)
        if self.status == b'open':
            self.labelStatus.setText("Open")
        else:
            self.labelStatus.setText("Close")

if __name__ == '__main__':
    app = QtWidgets.QApplication(sys.argv)
    MainWindow = QtWidgets.QMainWindow()
    ui = Ui_Dialog()
    ui.setupUi(MainWindow)
    MainWindow.show()
    sys.exit(app.exec_())

tkinter实现路灯界面

udp_Client.py

# -*- coding: utf-8 -*-

import socket
from tkinter import Tk, Frame, Scrollbar, Label, END, Entry, Text, VERTICAL, Button, messagebox

LocalHost = "服务端ip地址"


class Client:
    client_socket = None

    def __init__(self):
        self.initialize_socket()

    def initialize_socket(self):
        # 创建套接字
        self.clientsocket = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)


class Gui:
    def __init__(self, master):
        self.root = master
        self.height = 200
        self.width = 450
        self.client = Client()
        self.initialize_gui()  # 图形化界面

    def initialize_gui(self):
        self.root.title("终端")  # 初始化
        self.root.resizable(0, 0)
        self.root.geometry("900x600")
        self.status()
        self.display_light_a()
        self.display_light_b()
        self.display_light_c()

    def status(self):
        Label(self.root, text=" 路灯终端A ", font=('heiti', 15), width=10, height=2).place(x=100, y=50)
        Label(self.root, text=" 状 态  ", font=('heiti', 30), width=7, height=2).place(x=200, y=37)
        Label(self.root, text=" 路灯终端B ", font=('heiti', 15), width=10, height=2).place(x=100, y=250)
        Label(self.root, text=" 状 态", font=('heiti', 30), width=7, height=2).place(x=200, y=237)
        Label(self.root, text=" 状 态", font=('heiti', 30), width=7, height=2).place(x=200, y=437)
        Label(self.root, text=" 路灯终端C ", font=('heiti', 15), width=10, height=2).place(x=100, y=450)
        # def server(self):
        # Button(self.root,text=" 开 始 服 务",font=('heiti',8),width=13,height=1,relief="groove").place(x=10,y=10)
        # Button(self.root,text=" 终 止 服 务 ",font=('heiti',8),width=13,height=1,relief="groove").place(x=10,y=27)

    def display_light_a(self):
        frame = Frame(self.root, height=self.height, width=self.width, bd=20, relief="groove")
        frame.place(x=450, y=0)
        Label(frame, text=" 温度:", font=('heiti', 15), width=5, height=2).place(x=10, y=15)
        Label(frame, text=" 湿度:", font=('heiti', 15), width=5, height=2).place(x=10, y=55)
        Label(frame, text=" 亮度:", font=('heiti', 15), width=5, height=2).place(x=10, y=95)
        self.t_a = Entry(frame, width=10)
        self.t_a.place(x=60, y=30)
        self.w_a = Entry(frame, width=10)
        self.w_a.place(x=60, y=70)
        self.l_a = Entry(frame, width=10)
        self.l_a.place(x=60, y=110)
        Button(frame, text=" 上 传 数 据", font=('heiti', 8), width=13, height=2, relief="groove",
               command=lambda t_a=self.t_a, w_a=self.w_a, l_a=self.l_a, frame=frame: self.send_message(t_a, w_a, l_a,
                                                                                                       frame)).place(
            x=200, y=55)
        # self.status_light()
        # 接收数据
        # 根据收到的数据改变当前状态
        # Label(frame,text=" 状态:",font=('heiti',30),width=7,height=2).place(x=200,y=37)
        # Entry(frame,width=4).place(x=310,y=75)

    def display_light_b(self):
        frame = Frame(self.root, height=self.height, width=self.width, bd=20, relief="groove")
        frame.place(x=450, y=200)
        Label(frame, text=" 温度:", font=('heiti', 15), width=5, height=2).place(x=10, y=15)
        Label(frame, text=" 湿度:", font=('heiti', 15), width=5, height=2).place(x=10, y=55)
        Label(frame, text=" 亮度:", font=('heiti', 15), width=5, height=2).place(x=10, y=95)
        self.t_b = Entry(frame, width=10)
        self.t_b.place(x=60, y=30)
        self.w_b = Entry(frame, width=10)
        self.w_b.place(x=60, y=70)
        self.l_b = Entry(frame, width=10)
        self.l_b.place(x=60, y=110)
        Button(frame, text=" 上 传 数 据", font=('heiti', 8), width=13, height=2, relief="groove",
               command=lambda t_b=self.t_b, w_b=self.w_b, l_b=self.l_b, frame=frame: self.send_message(t_b, w_b, l_b,
                                                                                                       frame)).place(
            x=200, y=55)
        # 接收数据
        # 根据收到的数据改变当前状态
        # Label(frame,text=" 状态:",font=('heiti',30),width=7,height=2).place(x=200,y=37)
        # Entry(frame,width=4).place(x=310,y=75)

    def display_light_c(self):
        frame = Frame(self.root, height=self.height, width=self.width, bd=20, relief="groove")
        frame.place(x=450, y=400)
        Label(frame, text=" 温度:", font=('heiti', 15), width=5, height=2).place(x=10, y=15)
        Label(frame, text=" 湿度:", font=('heiti', 15), width=5, height=2).place(x=10, y=55)
        Label(frame, text=" 亮度:", font=('heiti', 15), width=5, height=2).place(x=10, y=95)
        self.t_c = Entry(frame, width=10)
        self.t_c.place(x=60, y=30)
        self.w_c = Entry(frame, width=10)
        self.w_c.place(x=60, y=70)
        self.l_c = Entry(frame, width=10)
        self.l_c.place(x=60, y=110)
        Button(frame, text=" 上 传 数 据", font=('heiti', 8), width=13, height=2, relief="groove",
               command=lambda t_c=self.t_c, w_c=self.w_c, l_c=self.l_c, frame=frame: self.send_message(t_c, w_c, l_c,
                                                                                                       frame)).place(
            x=200, y=55)
        # Label(frame,text=" 状态:",font=('heiti',30),width=7,height=2).place(x=200,y=37)

    def recvfrom_server(self, frame):
        self.status, self.address = self.client.clientsocket.recvfrom(1024)
        if self.status == b'open':
            Label(frame, text="OPEN", font=('heiti', 10), width=5, height=2, relief="groove").place(x=300, y=55)
        else:
            Label(frame, text="CLOSE", font=('heiti', 10), width=5, height=2, relief="groove").place(x=300, y=55)

    def send_message(self, t, w, l, frame):
        self.client.initialize_socket()
        data_t = t.get()
        # print(data_t)
        data_w = w.get()
        data_l = l.get()
        self.client.clientsocket.sendto(data_t.encode("utf8"), (LocalHost, 8000))
        self.client.clientsocket.sendto(data_w.encode("utf8"), (LocalHost, 8000))
        self.client.clientsocket.sendto(data_l.encode("utf8"), (LocalHost, 8000))
        if data_l == '#' or data_w == 'w' or data_t == '#':
            self.on_close_window()
        self.recvfrom_server(frame)

    def on_close_window(self):
        if messagebox.askokcancel("退出", "确定退出吗?"):
            self.root.destroy()
            self.client.clientsocket.close()
            exit(0)


if __name__ == "__main__":
    root = Tk()
    gui = Gui(root)
    root.protocol("WM_DELETE_WINDOW", gui.on_close_window)
    root.mainloop()

(6)GitHub查看

GitHub:https://github.com/ITApeDeHao/AnalogStreetLight
