物联网开发板设计笔记 (1/7)__ 设计思路

最近给咱们的用户做了 2 个开发板，以后大家学习物联网开发就方便点了，这里把设计的过程分享给大家。在设计之初主要有以下几个方面的考虑：

1、目前直连平台的物联网硬件终端产品主要采用移动通信和 wifi 两种，因此我们计划对应的设计 2 款开发板。
2、考虑到 2G 退网的问题，我们计划采用 4G-CAT1 的模组，目前各个模组厂商都退出了自己的 CAT1 模组，经过多次对比，选用移远的 EC200S 模组。（新款已经是EC600了）
3、WIFI 还是采用我们熟悉的 ESP8266 模组，便宜且稳定，资料也多
4、两款开发板采用几乎相同的布局，可以使用同一套外壳。
5、处理器还是采用大家熟悉的 STM32F103RET6，这个比较通用，也有考虑 C8T6，但是觉得那个资源偏少，引脚可能也不够。
6、预留一个扩展区，开发板不能满足具体的应用场景，因此做个扩展区，方便开发者自己根据自己项目需要做个扩展板就可以了。
7、传感器设计 3 个，温湿度 SHT20、6 轴 MPU6050、光敏电阻
8、很多传感器是 485 接口的，设计一个 485 接口，方便大家扩展。
9、采用 12V 电源，工业传感器用 12V 的比较多，板子上做了 DC-DC，也有 5V 电源的

先给大家看看成品的样子吧

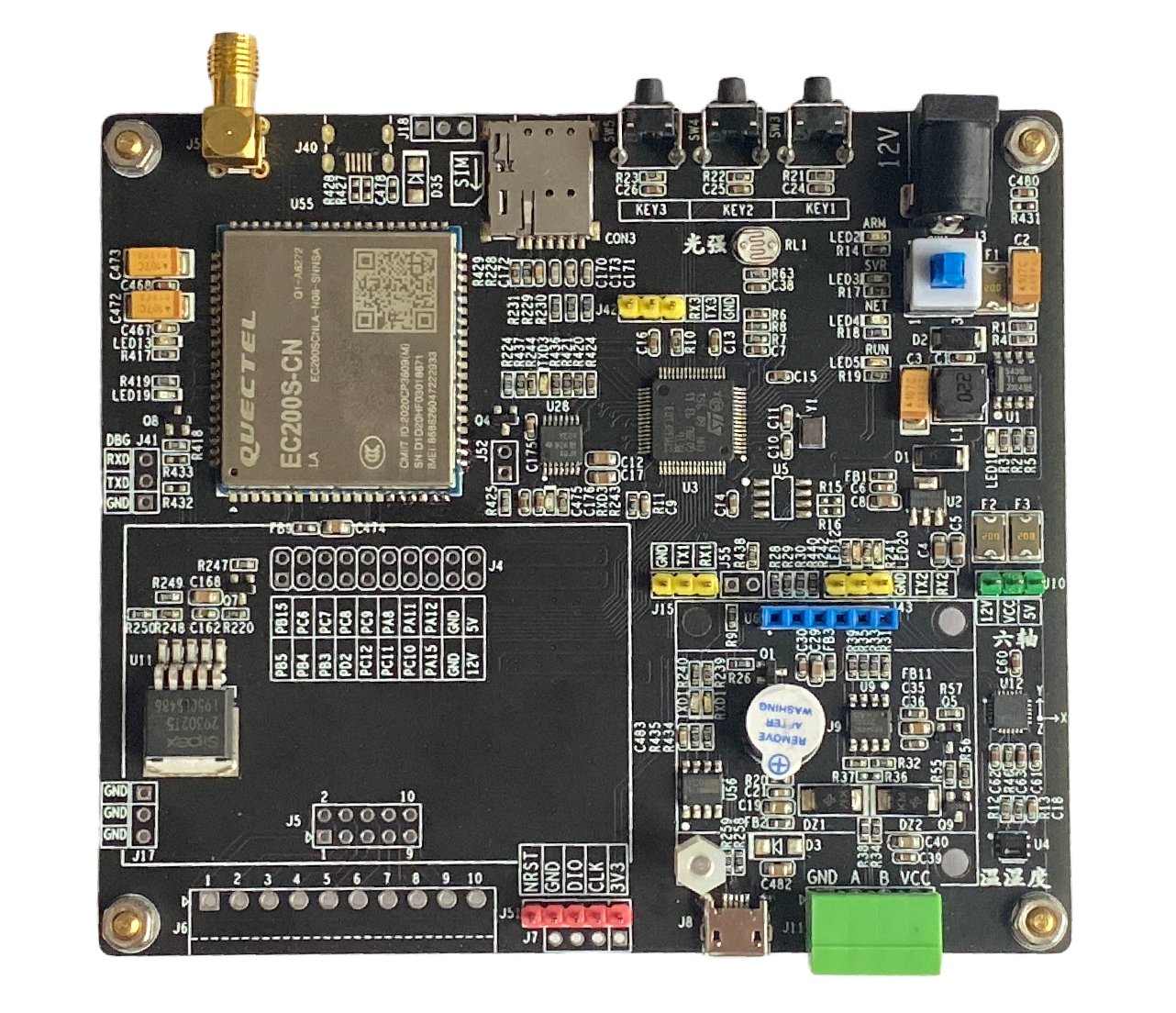

4G-CAT1正面图

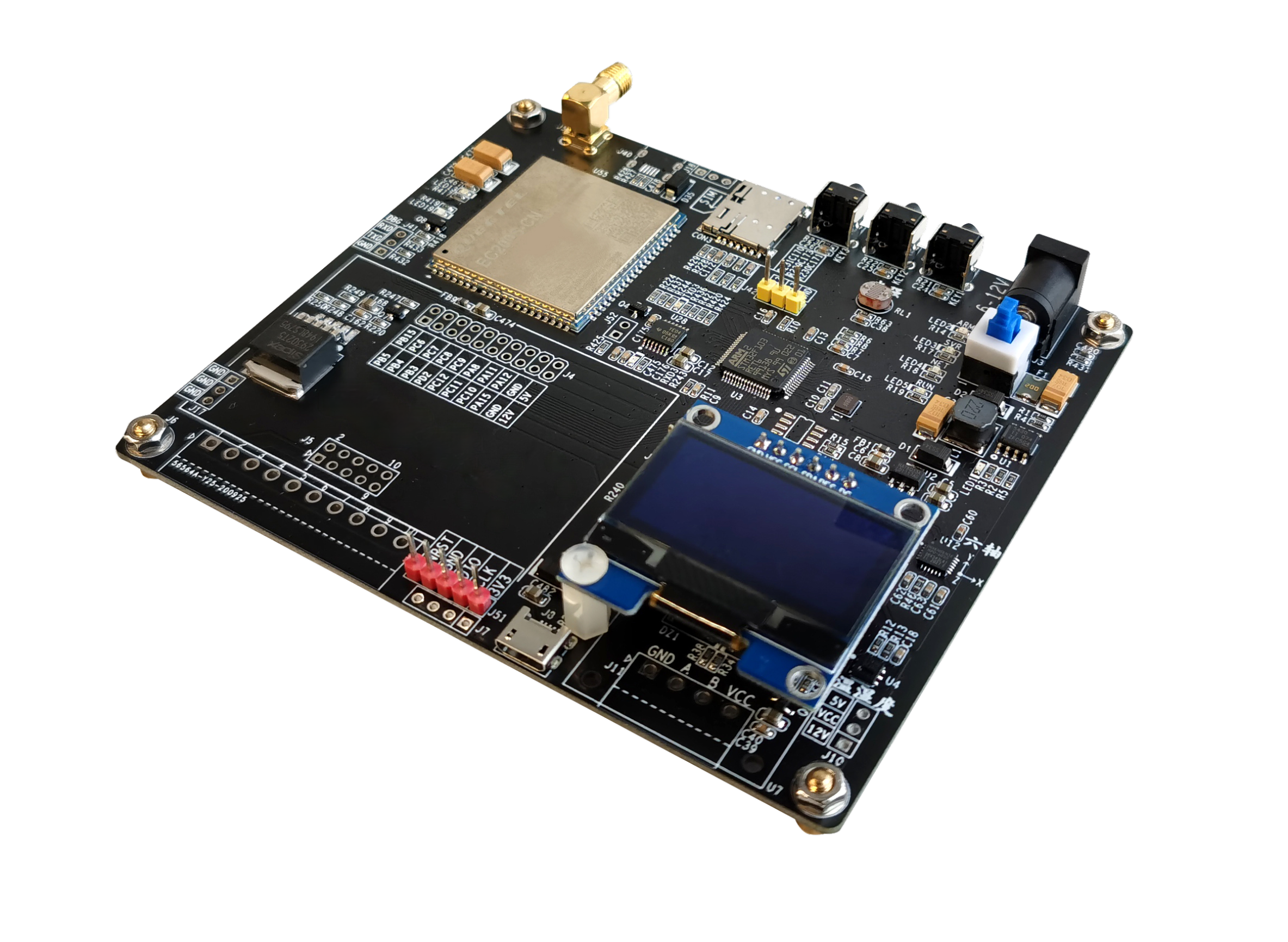

加上屏幕后的

侧视图

布局图

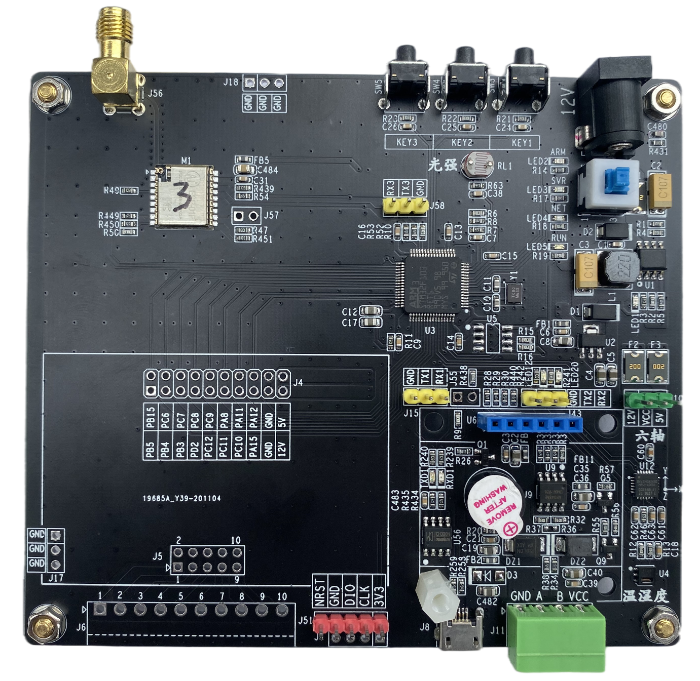

wifi版正面图

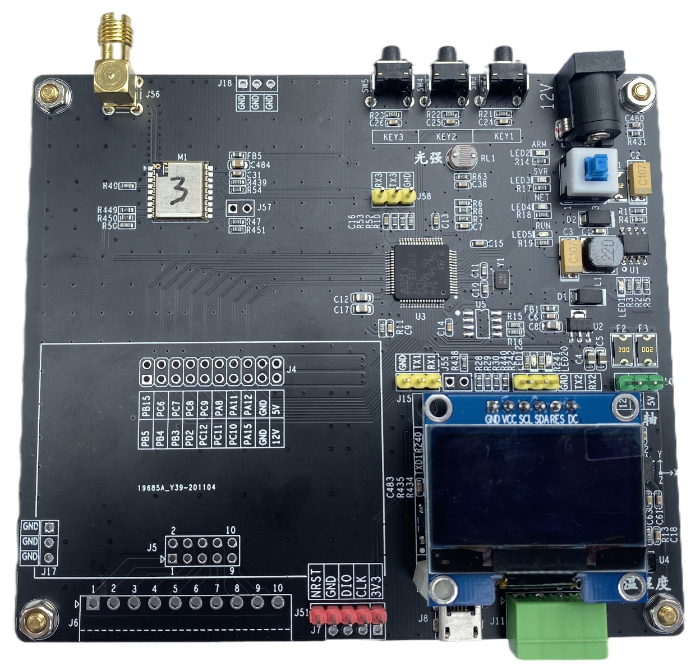

加上屏幕

WIFI版布局图

需要的朋友可以私信我吧，或者QQ1483710194，谢谢

*******************************************************************************************************************************************************

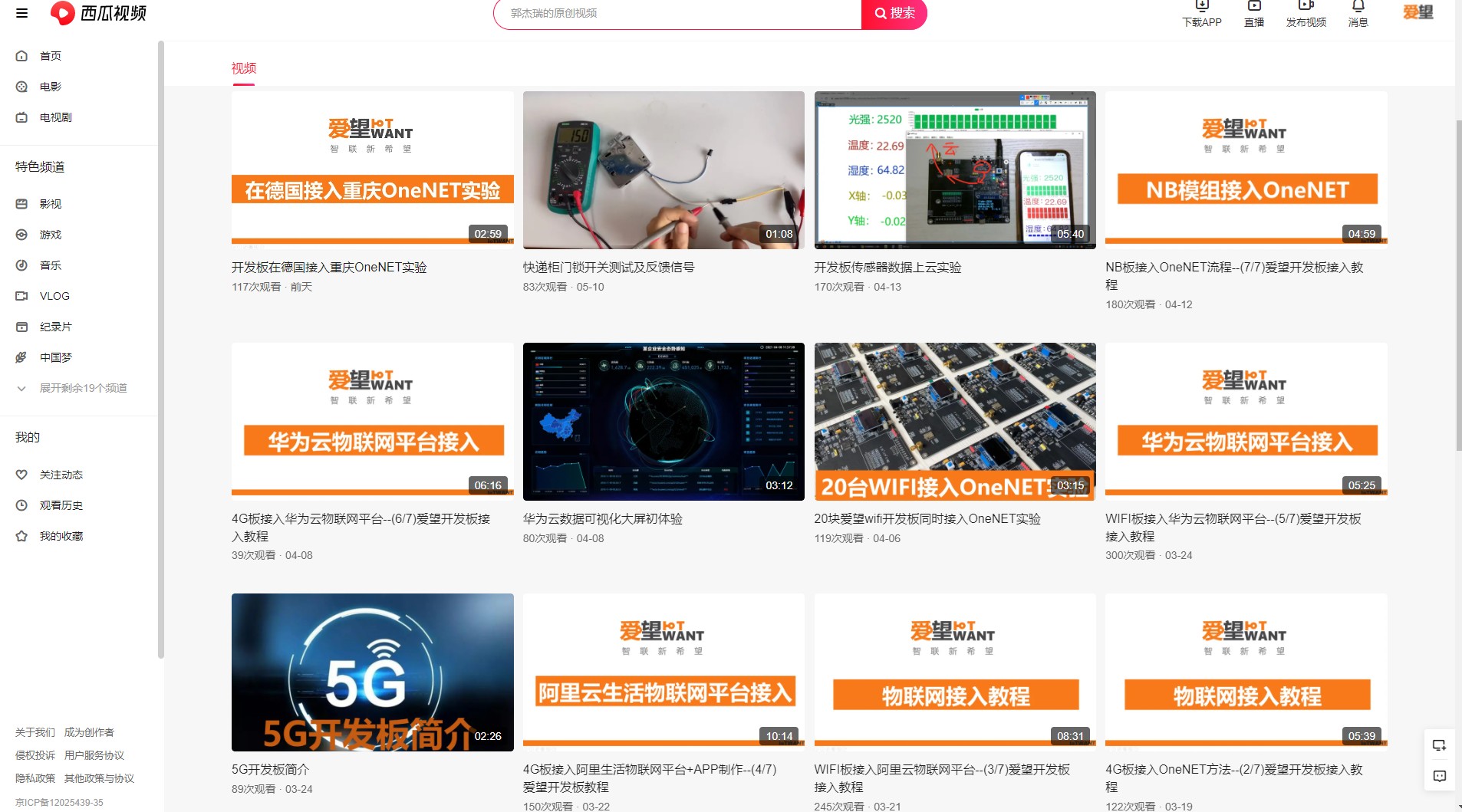

另外西瓜视频主页有视频教程的，可以参考一下

这里先挑了2个有代表性的视频

1、20块同时测试效果

2、三款物联网开发板硬件介绍（4G、WIFI、NB）

3、视频教程
