STM32+ESP8266实现物联网控制学习日记之MQTT学习——第一天：初识中国移动ONENET平台

小编看网上好多人都会用STM32+ESP8266做一个实现上位机/APP来实现控制单片机的物联网项目。一个小小学渣的我也想弄弄，最近在某站上看到了有关视频就照着视频学习了一下，下面是我第一天的学习内容。
学习的视频连接：https://www.bilibili.com/video/BV16E41147uZ?from=search&seid=11468373369000920943
第一部分：注册并登陆中国移动onenet平台
1、注册登陆完后，点击“开发者中心”

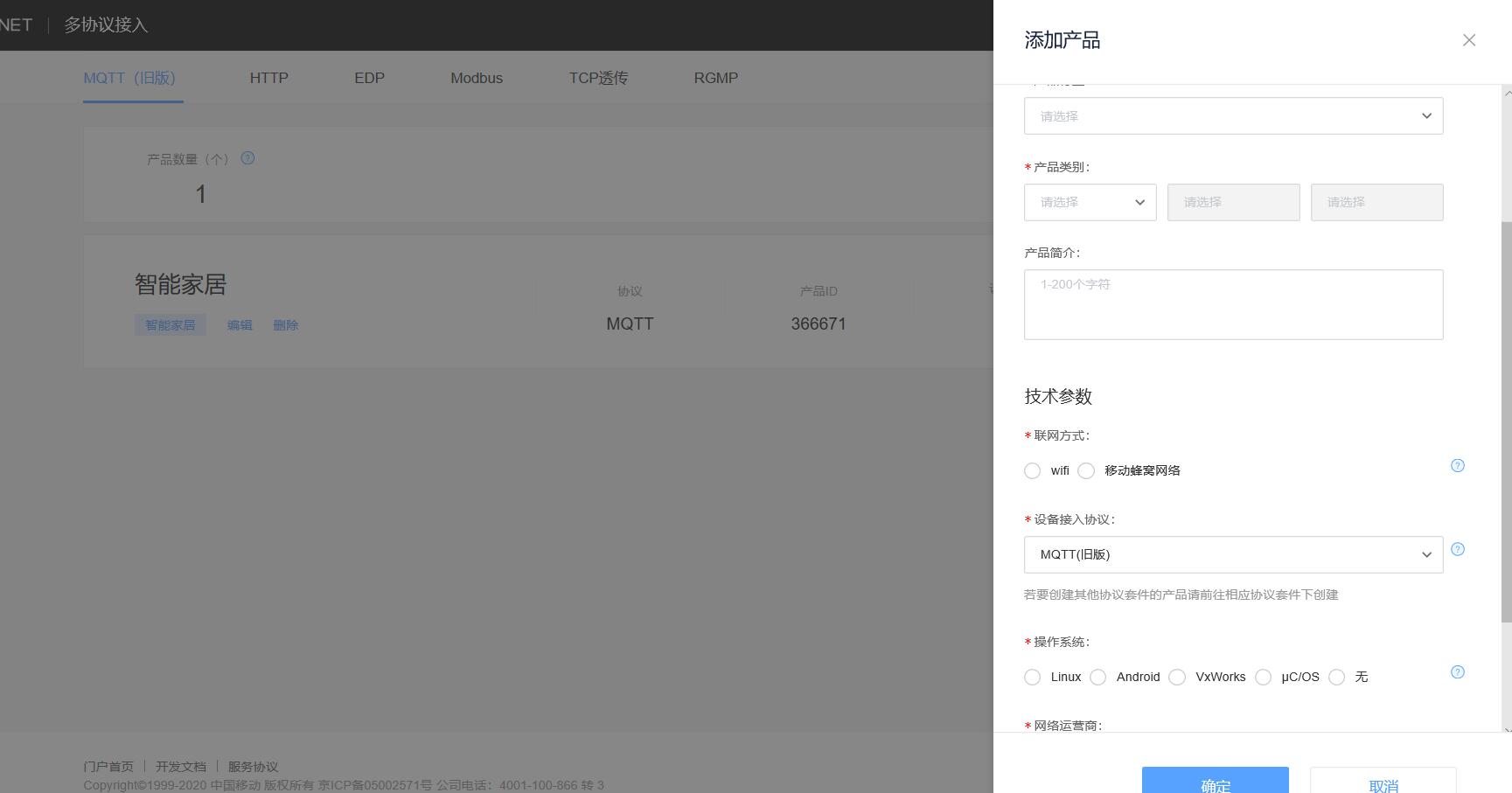

2、在“全部产品”–>“多协议接入”–>“添加产品”，就出现如下图

填写有关的信息，注意“接入设备协议”要选旧版的MQTT，其他的随便填一下就行。填完后确定，则产品创建成功。

3、在产品中添加设备。为了实现STM32+ESP8266实现物联网。我们需要添加两个设备：受控端设备——STM32，控制端设备——APP。我的理解中这个平台就是个传输信息的媒介。

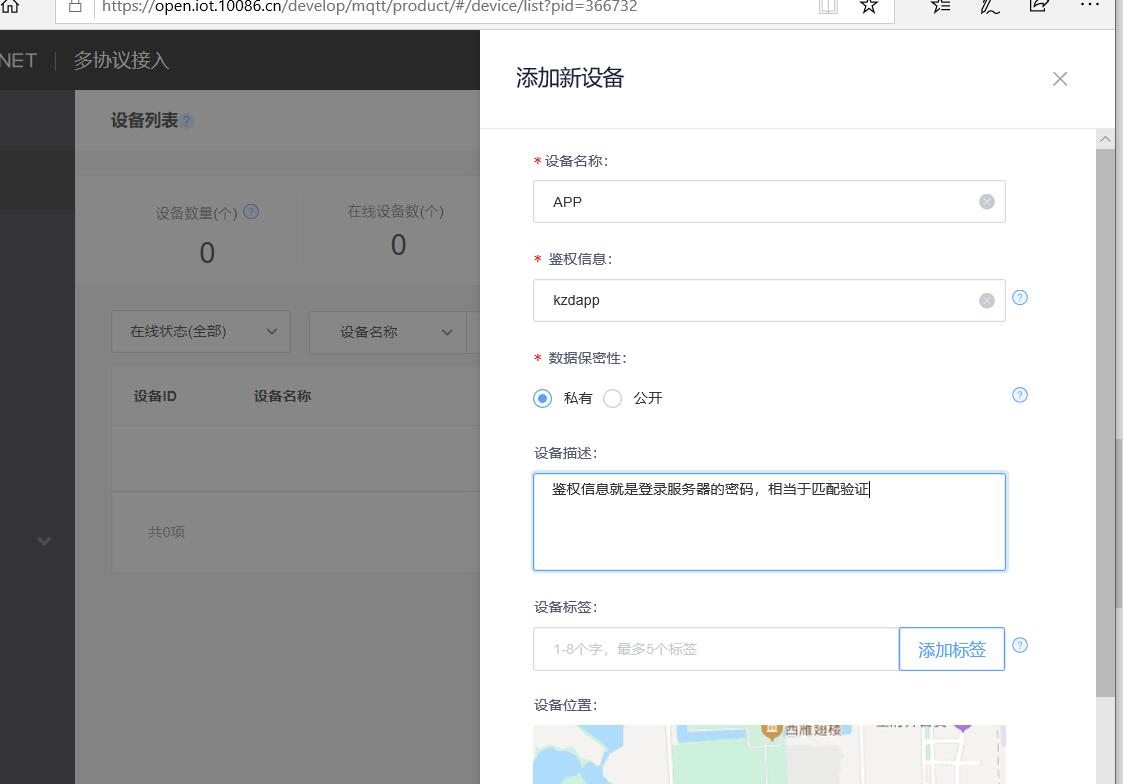

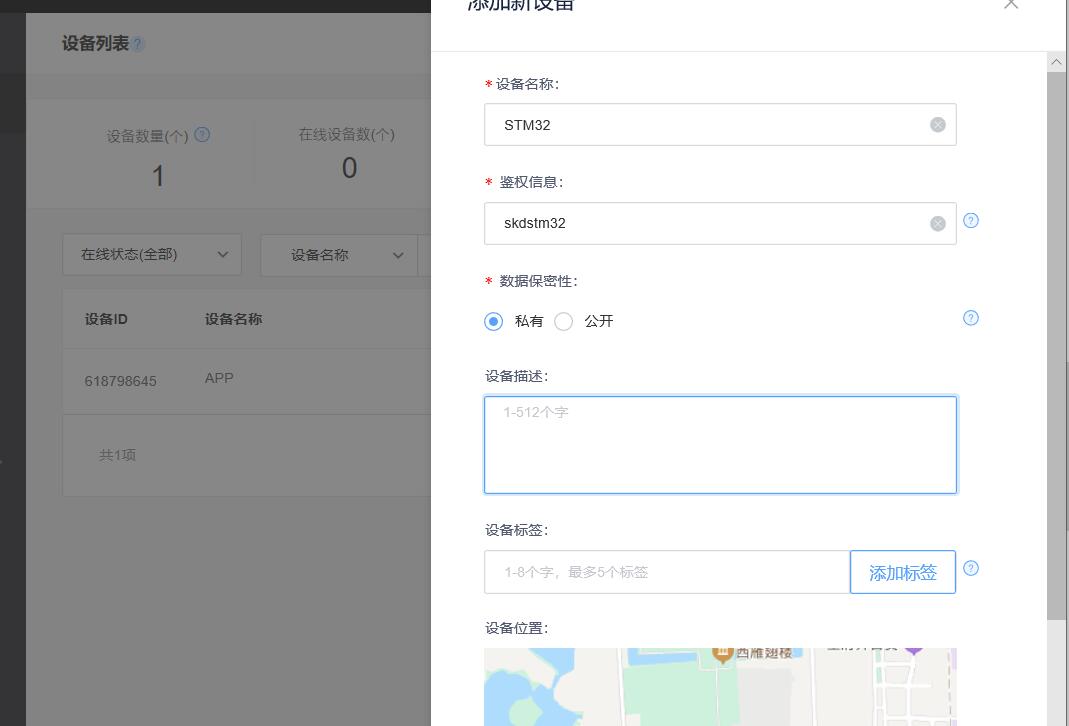

点击产品–>“设备列表”–>“添加设备”，下图是我填的两个设备的创建信息


这样两个设备就创建完了，回到原页面你可以看到两个设备处于离线状态

第二部分：了解MQTT的报文：


主要实现通信的报文就这么多，具体怎么用还要看MQTT的开发文档，文档百度一下就有很多

第三部分：用网络助手实现与onnet平台上的产品中一个设备的连接

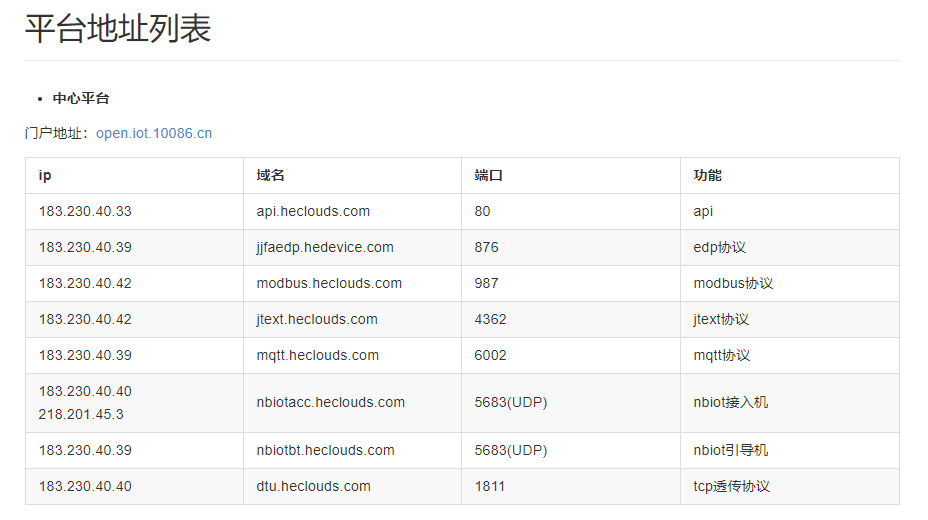

1、首先要知道onenet平台的MQTT的IP地址和端口，如下图：

得到IP：183.230.40.39 端口：6002
因此将网络助手设置如下：

2、我们选择产品中的STM32设备做连接测试
在网页中得到如下信息

3、建立连接，实现通信：
一connect报文（用于建立连接C->S）：这里要看文档：
connect：10 27 00 04 4D 51 54 54 04 C2 00 78 00 09 36 31 38 37 39 38 37 35 33 00 06 33 36 36 37 33 32 00 08 73 6B 64 73 74 6D 33 32

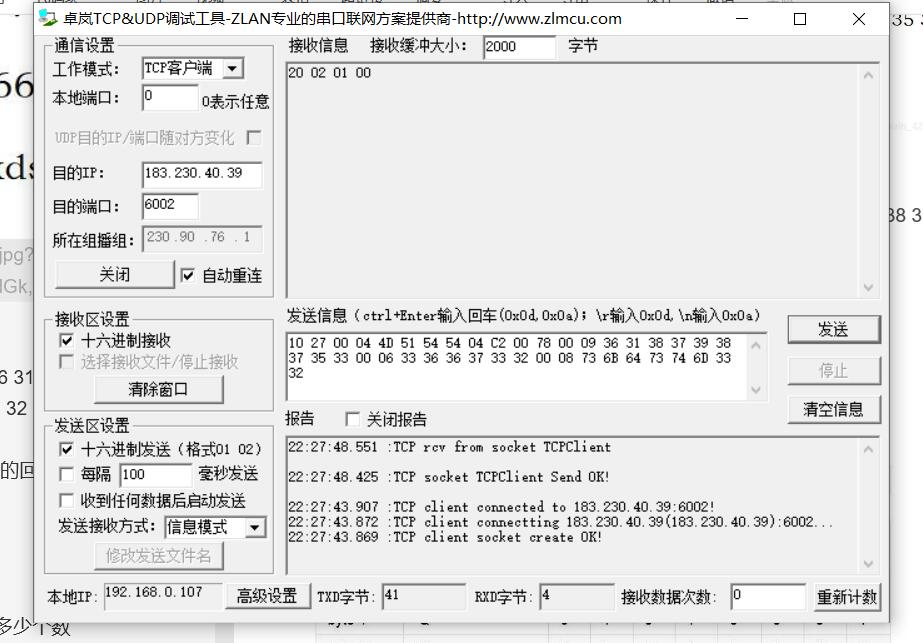

在发送框输入如上数据，打开串口后点发送，得到如下图的回应：
服务器对客户端的回应，即connack报文：20 02 01 00，一会解释

connect报文发送的数据的注释：
1、10：connect报文的固定标识
2、27：可变报头加负载的数量，可以记为调节它后面有多少个数

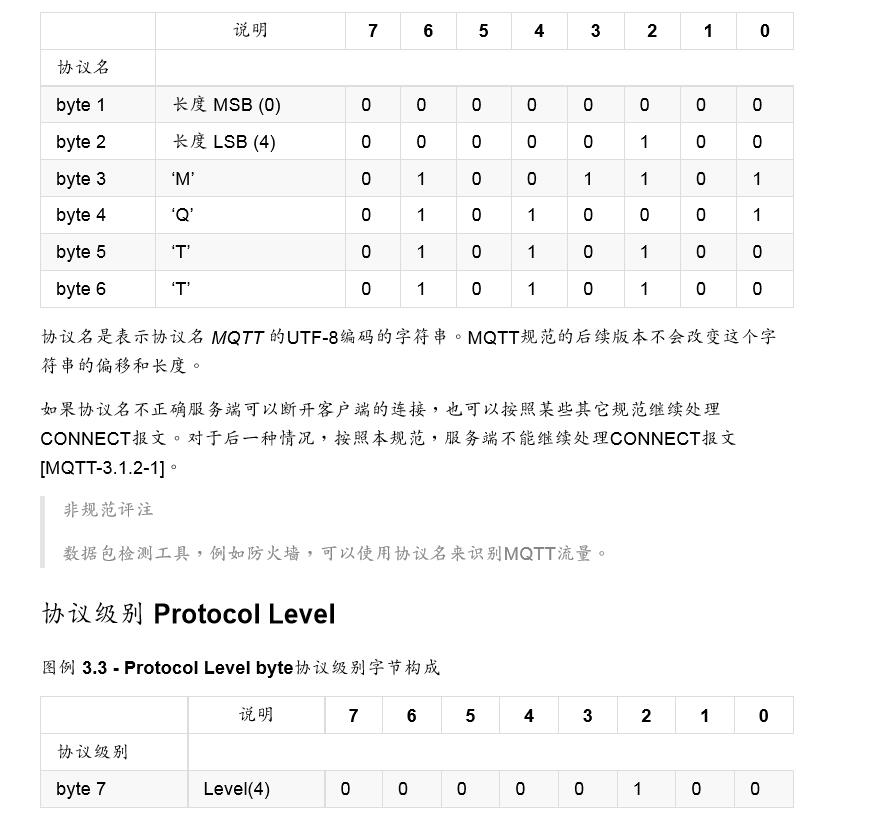

3、可变报头部分(byte1——byte8)：

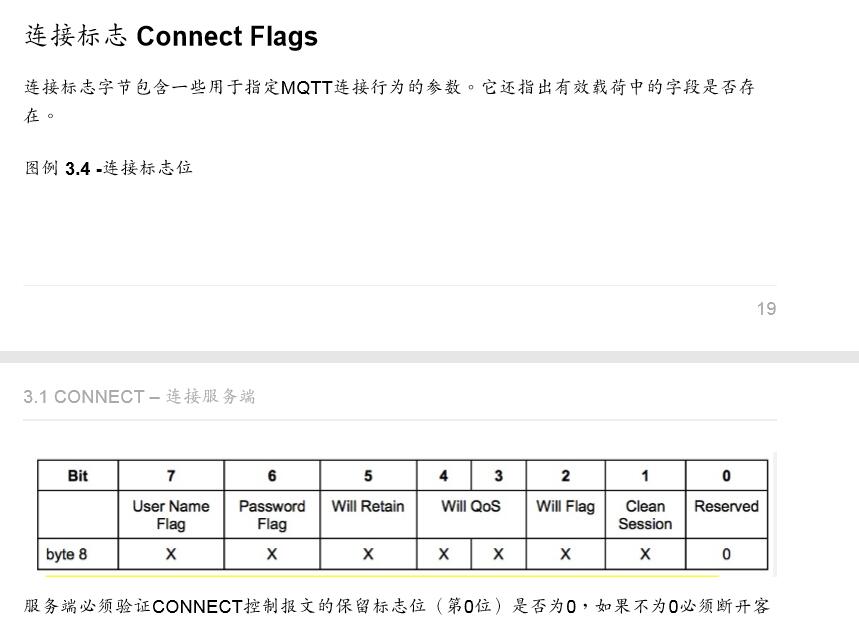

开头两个字节是00 04（固定的），“MQTT”的ASCII码为：4D 51 54 54 ，byte7字节也是固定的：04，byte8就设为：C2，含义有用户名，用登录密码，不支持离线信息的发送保留。具体解释看文档。
因此这一部分为00 04 4D 51 54 54 04 C2
4、00 78：设置连接的时间2分钟120s的ASCII码

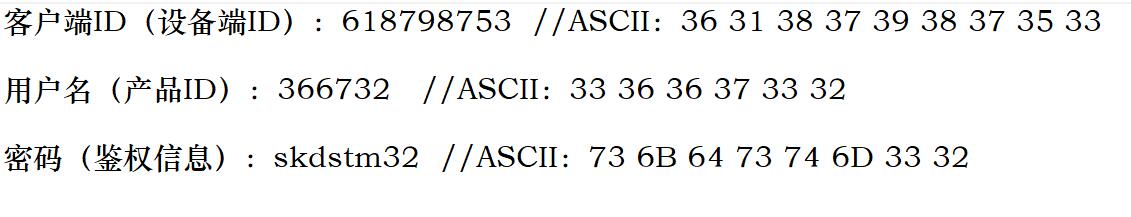

5、负载部分：要用到一开始说的客户端ID，用户ID，密码。
（1）00 09 36 31 38 37 39 38 37 35 33
00 09：表示客户端ID是ASCII码的数量9个
（2）00 06 33 36 36 37 33 32，表用户名解释同上
（3）00 08 73 6B 64 73 74 6D 33 32，表密码，解释同上
网络助手接收到的connack报文的注释
20：connack的固定开头
02：后面发送的可变报文+负载数据是2个
01：不使用离线消息，与发送时不使用离线的设定保持一致
00：表示连接成功建立

二ping报文(用于申请延长连接)
为了保持与服务器的连接：在设定的一段连接有效时间内发送C0 00

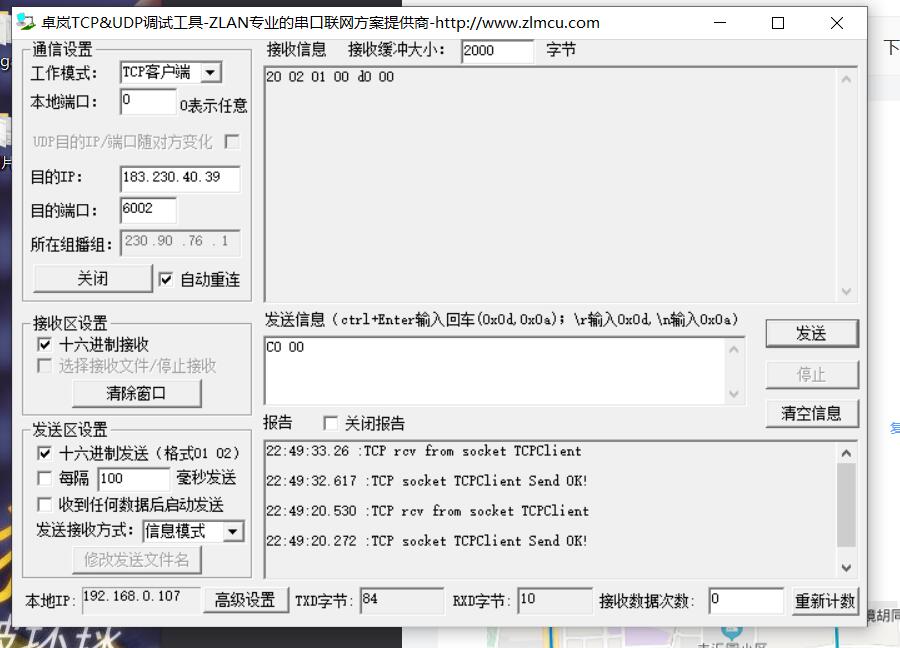

得到ping命令的回复pingrsp D0 00，表示连接延长成功，如图：

三subscribe报文（用于订阅）
这个订阅报文相当于某信申请关注公众号
例如要申请关注：app（ASCII码为：61 70 70）

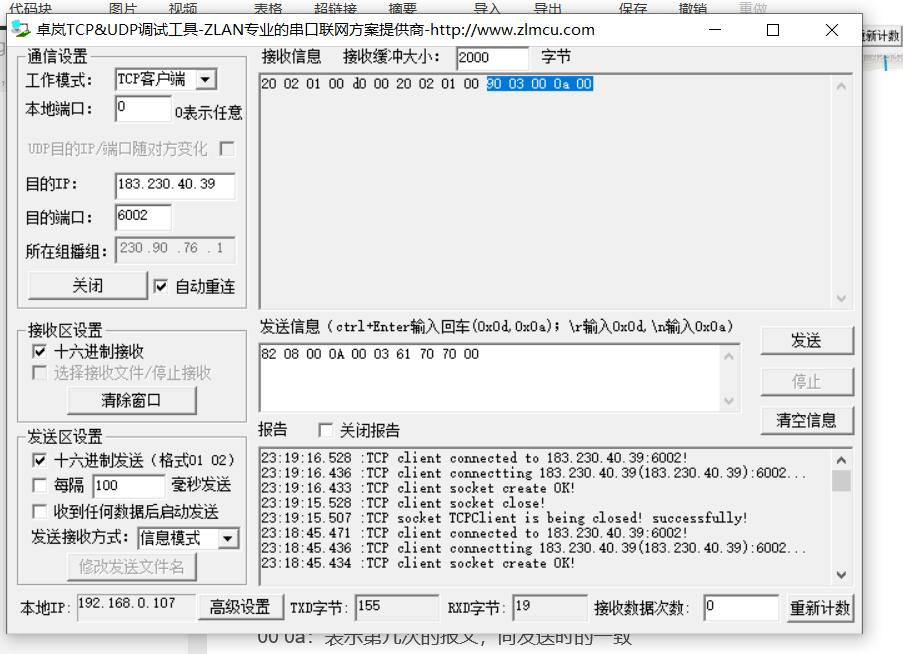

发送：82 08 00 0A 00 03 61 70 70 00
得到suback：90 03 00 0a 00
如下图：

subscribe报文注释
82：subscribe报文的固定报头
08：后面可变报头+负载的数量
00 0A：表示第几次的报文，防止报文错乱
00 03：app这个名字的ASCII码的数量
61 70 70 ：appASCII的表示

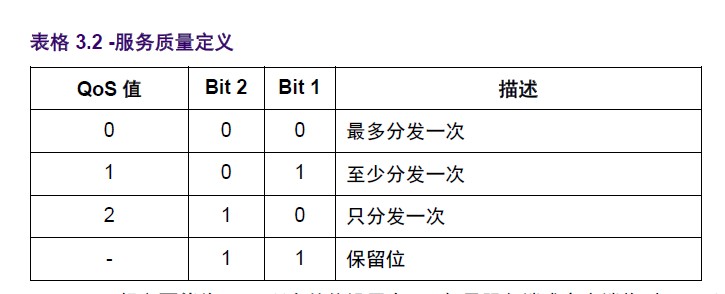

00：表示服务质量等级
suback报文注释
90：suback报文的固定报头
03：后面可变报头+负载的数量
00 0a：表示第几次的报文，同发送时的一致
00：表示服务质量等级，同发送时的一致

四unsubscribe报文（用于取消订阅）
这个取消订阅报文相当于某信取消关注公众号
例如要取消刚才关注的：app（ASCII码为：61 70 70）

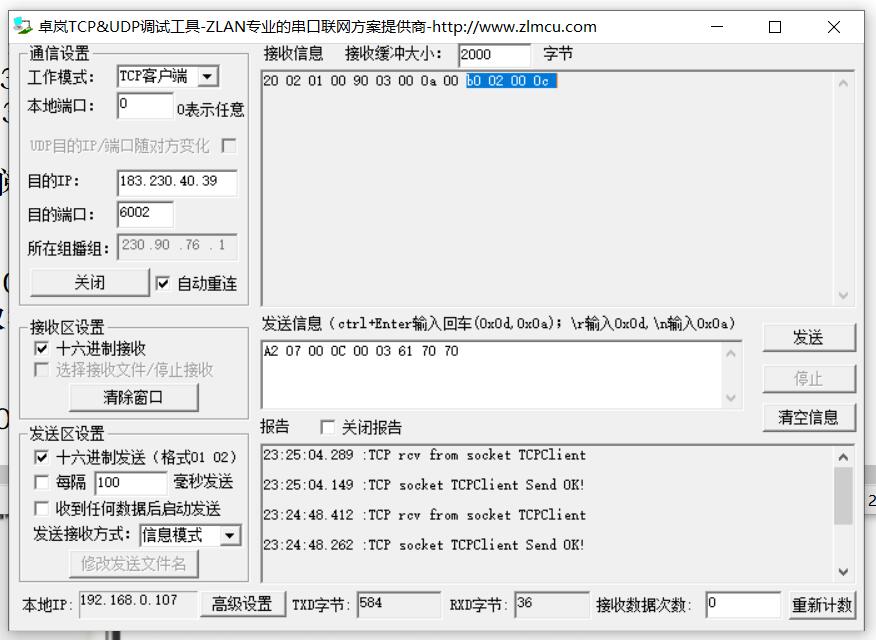

发送：A2 07 00 0C 00 03 61 70 70
得到unsuback：b0 02 00 0c
如下图：

unsubscribe报文注释
A2：unsubscribe报文的固定报头
07：后面可变报头+负载的数量
00 0C：表示第几次的报文，防止报文错乱
00 03：app这个名字的ASCII码的数量
注意：这里就不需要最后加服务质量00/01/10了，没必要了

unsuback报文注释
b0：unsuback报文的固定报头
02：后面可变报头+负载的数量
00 0C：表示第几次的报文，同发送时的一致

五disconnect报文：
0E 00
发送后，网络助手与服务器断开连接，这个试试就知道了。

这就是今天小编的MQTT的学习。

做了个笔记。

最近迷茫，越学越感觉啥啥不会，加油明天的直接更懂点！！！
