51 单片机汇编语言：8位加减计数器

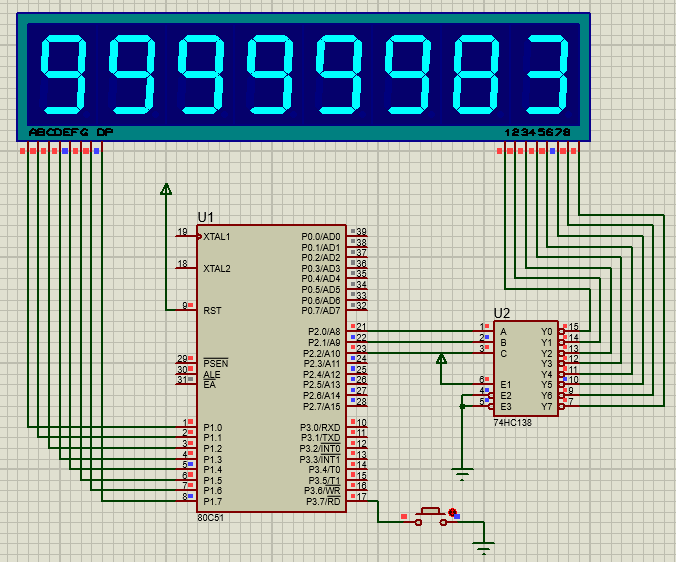

用51 单片机汇编语言编程，实现8位加减计数器，按下面的按钮选择加计数或者减计数
使用仿真工具：Proteus 8.6
在这里插入图片描述

通过 构建子程序完成功能，所需子程序有：
数码管显示子程序、延迟子程序、计数子程序
程序如下：

复制代码

ORG   0000H
        JMP   Start
        ORG   0100H
Start:
cDisplayBuffer   EQU   30H
cDisplayBit      EQU   38H

MOV	  cDisplayBuffer,#9
		MOV	  cDisplayBuffer+1,#9
		MOV	  cDisplayBuffer+2,#9
		MOV	  cDisplayBuffer+3,#9
		MOV	  cDisplayBuffer+4,#9
		MOV	  cDisplayBuffer+5,#9
		MOV	  cDisplayBuffer+6,#8
		MOV	  cDisplayBuffer+7,#0     ; (37H)=0
		MOV	  cDisplayBit,#0
Main:
	    MOV   R6,#4        ;计数周期为1s
L1:	    MOV   R5,#0
L2:	    MOV   R4,#0
	    LCALL Display
	    LCALL Delay
	    DJNZ  R4,$
	    DJNZ  R5,L2
	    DJNZ  R6,L1
	    LCALL COUNT      ;计数
	    SJMP  Main
;---------------------------------------------
DispTable:	 DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH
Display:                       ;通用显示子程序
	    MOV   A,cDisplayBit
	    MOV	  P2,A
	    MOV	  DPTR,#DispTable
	    MOV   A,#cDisplayBuffer
	    ADD   A,cDisplayBit
	    MOV	  R0,A
	    MOV   A,@R0
	    MOVC  A,@A+DPTR
	    MOV	  P1,A
	    INC	  cDisplayBit
	    ANL	  cDisplayBit,#7
	    RET
;---------------------------------------------
Delay:                           ;延迟子程序
	    MOV   R2,#100
	    DJNZ  R2,$
	    RET
;---------------------------------------------
COUNT:                           ;计数子程序
	    MOV   R1, #cDisplayBuffer+7
	    JNB   P3.7,DeCount
InCount:	                     ;P3.7=1时加法计数器
	    INC   @R1
	    CJNE  @R1,#10,RET1
	    MOV   @R1,#0             ;自增到10时清零
	    DEC   R1
	    CJNE  R1, #cDisplayBuffer-1,InCount   ;cDisplayBuffer-1相当于2FH
	    RET
DeCount:	    			     ;P3.7=0时减法计数器
	    DEC   @R1
	    CJNE  @R1,#255,RET1
	    MOV   @R1,#9
	    DEC   R1
	    CJNE  R1, #cDisplayBuffer-1, DeCount
RET1:   RET
        END
