如何使用logisim的真值表自动生成电路？【木森小教程】

84 阅读 0 评论 56 点赞

我是靠谱客的博主痴情仙人掌，最近开发中收集的这篇文章主要介绍如何使用logisim的真值表自动生成电路？【木森小教程】，觉得挺不错的，现在分享给大家，希望可以做个参考。

学计算机的同学少不了会与Logisim打交道。

在刚入手这个软件时，很多人可能会觉得布线、连线是一件累人的脏活。

但其实，在很多情况下，你不需要手动连线——连线的事情交给软件自己做就行。
——“让软件为我们服务”

当然，要“偷懒”，就要涉及到许多技巧性的操作。
今天，木森就来为你介绍一个简单却非常实用的小技巧
——利用真值表来生成电路。

我们分3步进行。

第一步：找到输入输出关系

假定，我们设计的电路有下面的输入输出关系

对于这样的输入输出，你当然可以画卡诺图去化简求解。
但我们“有工具”，这一切其实都大可不必。

拖出输入输出的引脚，输入有几个就拖几个（输出同理）。

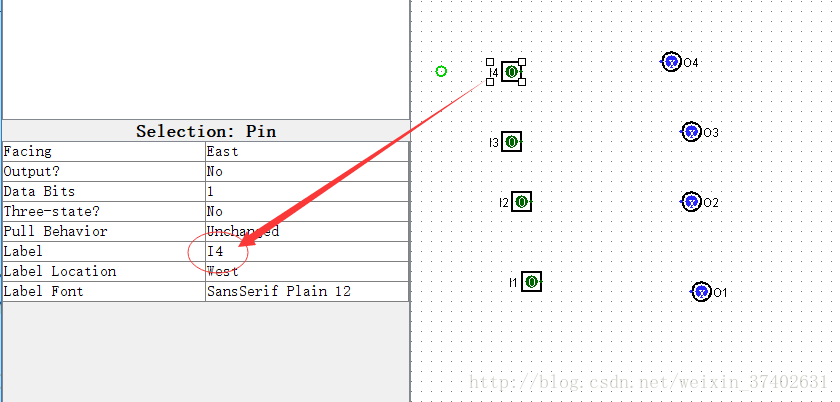

拖出来后，给这些引脚标上记号。
如图，I4,I3,I2,I1分别表示输入的第四位、第三位、第二位和第一位。

将引脚按照从高位到低位的顺序排列。

logism输入输出引脚

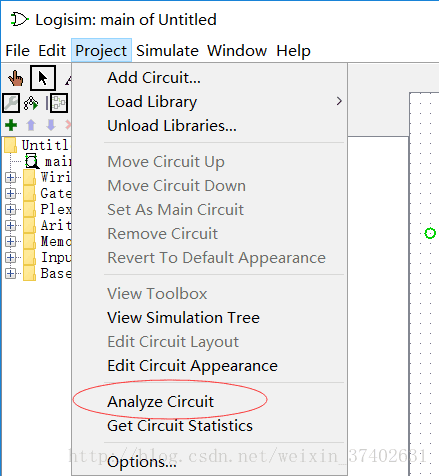

在菜单栏的项目（project）中，找到分析电路（Analyze Circuit），如下图所示。

分析电路

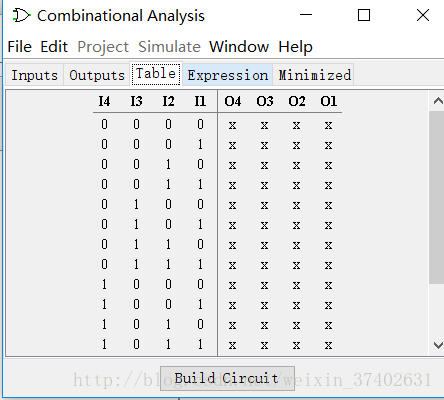

进入分析电路后，找到真值表（Table）的那一项。

真值表

按照我们预先设定的真值关系进行设置
——点击输出部分的小叉叉（“x”）就可以修改成0或1。
真值表输出

最后，点击Build Circuit（碰到弹出框全部按确定）就大功告成了。
完成截图

恭喜你，又学会一招“懒人技法”。
