前言
关于电子技术基础（数字部分）的edu个人学习记录
一、根据简化真值表绘制电路
任务描述

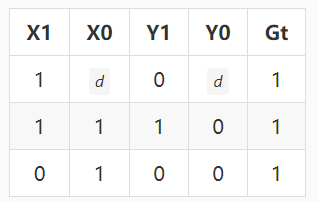

本关任务：根据如下简化真值表，写出Gt的表达式并绘制电路。
案例场景举例
已知X和Y是两个2位的二进制整数，写出判别X>Y的逻辑表达式并绘制逻辑电路。
相关知识
为了完成本关任务，你需要掌握：
1.简化真值表的概念；
2.根据简化真值表写出逻辑函数的与或表达式；
3.普通代数变量与逻辑变量的差异；
4.关系表达式与逻辑表达式的区别。
二、做法
1.相关概念
1.归谬赋值法又称为简化真值表法，主要用来判定一个蕴含式是否为重言式。
2.表中的d表示的是任意电平位（对照下面链接的真值表，可能不同的翻译用词不同。）
http://baike.baidu.com/view/6735014.htm
2.步骤
1.由题目得到x1,x0,y1,y0分别是一个二进制数。
2.d表示为任意电平位
3.由上可得：

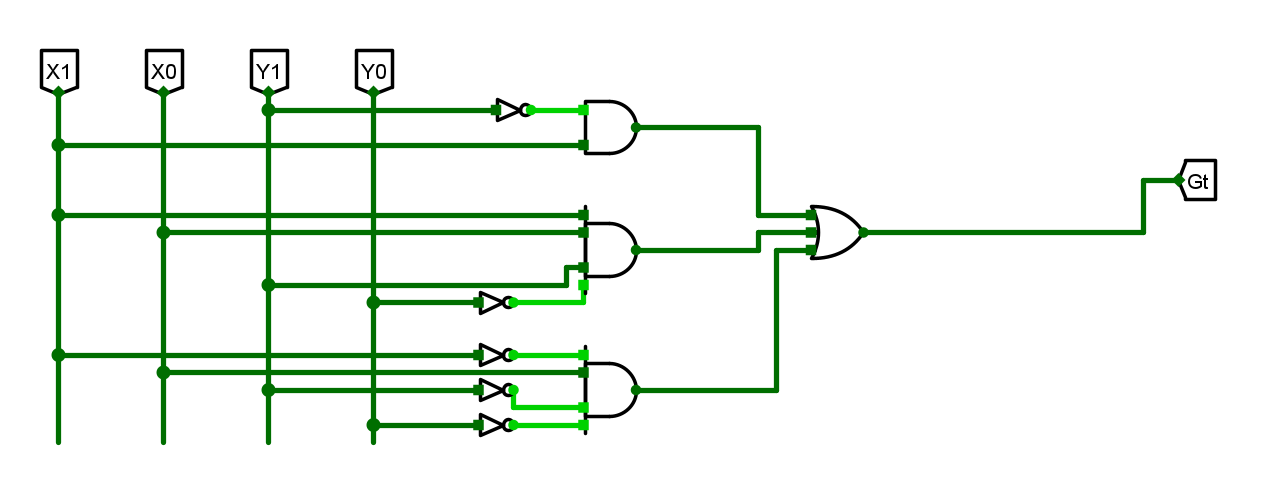

4.由上式，绘制出电路图，得：
5.得到结果：
总结
以上就是文章要讲的内容，本文仅仅简单介绍了简化真值表及简单做法，如果文章有什么错误，请指出，本人会及时做出修改，谢谢。（学习笔记一3.26）最后
