工程师在开发一个新的电路项目工程，会根据需要实现的功能，制定一套完整的解决方案；比如

• 通过运用光照传感器，使电路系统能实时准确地采集太阳光照的强度；
• 通过运用温度传感器，是电路系统能实时准确地采集环境的温度；
• 通过运用红外人体PIR传感器，是电路系统能实时准确地检测人体的有无；

电路项目开发

在这些电路开发案例中，都包含模拟传感器的信号处理；而模拟传感器的信号，工程师一般都会交由ADC采集芯片或者含有ADC采集功能的单片机计算处理；在ADC采集电路中

传感器的工作电源电压精确度直接影响信号的计算准确度，同样原理，含有ADC采集功能芯片的工作电源电压精确度也会影响信号的计算准确度；

工程师在开发电路，设计的系统电源电压恒定为5.0V；实际情况却由于外部输入系统的电压不稳定，导致工作电压不稳定，比如

工作电压上下跳变波动

红色为工程师电路设计的理想电压值5.0V，蓝色为电路系统工作时实际的电压值，在5.0V幅值上下跳变波动；

那么针对这种上下跳变波动的电压，工程师该如何去处理呢？有什么电路方案可以解决呢？采用什么芯片方案可以使其能稳定在某一恒值呢？

WD3168芯片作为电荷泵稳压器，就可以解决类似的电压波动问题；

WD3168芯片引脚定义

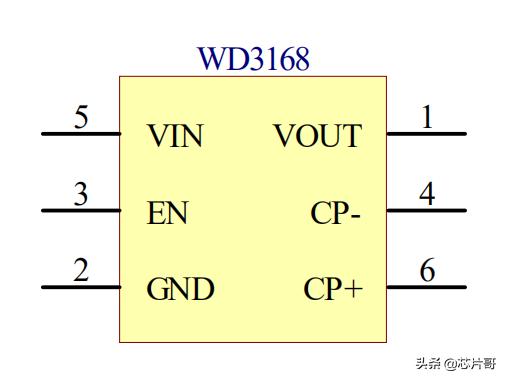

WD3168引脚定义图

• Pin 1引脚：电源输出引脚；
• Pin 2引脚：电源GND引脚；
• Pin 3引脚：芯片使能引脚，EN = 1有效；
• Pin 4 & Pin 6引脚：电容连接引脚；
• Pin 5引脚：电源输入引脚；

电荷泵稳压器，是一种电压转换器，能将不同电压的幅值稳定在某一恒定值输出；这是WD3168D芯片的基本电路作用；

工程师在使用此芯片开发电路方案，需要根据其具体的电路特性进行设计；

WD3168芯片应用电路图

WD3168芯片应用电路图

WD3168芯片的应用电路，设计较为简单，只需3个外接电容即可；具体的工作过程表现为

假如VIN为工程师需要处理的上下跳变波动的电压，通过WD3168芯片后，Pin 1引脚输出的电压VOUT则保持恒定为5.0V；其中EN为芯片工作的使能控制引脚，当EN为逻辑高电平时，芯片能正常工作；当EN为逻辑低电平时，芯片不工作；

需要强调说明，工程师在研发不同项目，可能会需要EN引脚功能，也有可能不需要EN引脚功能；

在使用EN引脚功能时，有两种处理方案

1)方案一

如若电路系统中不存在类似于单片机的处理器，工程师可以直接将EN引脚上拉连接到VIN引脚；

2)方案二

如若电路系统中存在类似于单片机的处理器，工程师可以选择单片机其中任意的普通IO引脚连接到EN引脚即可；

WD3168芯片使用范围

工程师可能会有疑问，这么好的芯片电路方案，似乎如获至宝；芯片哥只能说“呵呵”，you are too young too sample；在电路项目开发的道路上，还有很多需要提升的空间；

芯片设计公司在立项研发某一型号芯片，都是基于某一特定的电路问题而开发；与之类似WD3168芯片也只能解决某一特定的电路问题，也就是它有自身的使用范围

(a)上下跳变波动的电压幅值

WD3168芯片VIN引脚输入的电压区间是2.7V~5.5V，也就是工程师处理上下跳变波动的电压幅值不能超出2.7V~5.5V范围；

(b)稳定的电压幅值

WD3168芯片VOUT引脚输出的电压恒定值是5.0V，而且不能修改调整，换句话说工程师在利用此芯片设计电路，只能将5.0V作为理想目标值；像典型的其他电压3.3V与1.9V等等就不适用；

(c)工作电流

WD3168芯片最大的输出驱动电流为300mA，对于一些功率比较大的电路项目应用，就显得有些力不从心；

最后需要指出，WD3168芯片除了具有稳压调节功能之外，工程师还可以将其当做DC-DC升压功能芯片，可以将低于5V(但要超过2.7V)的电压升压到5.0V；

关于处理电压上下跳变波动的电压问题，相应的方案就介绍到这了，不知工程师在面对这类问题，之前是如何处理的？
