前面我们大概了解了单片机是什么，那么接下来我们看看单片机实际到底长什么样。

鼎森电子科技 www.dsmcu.com

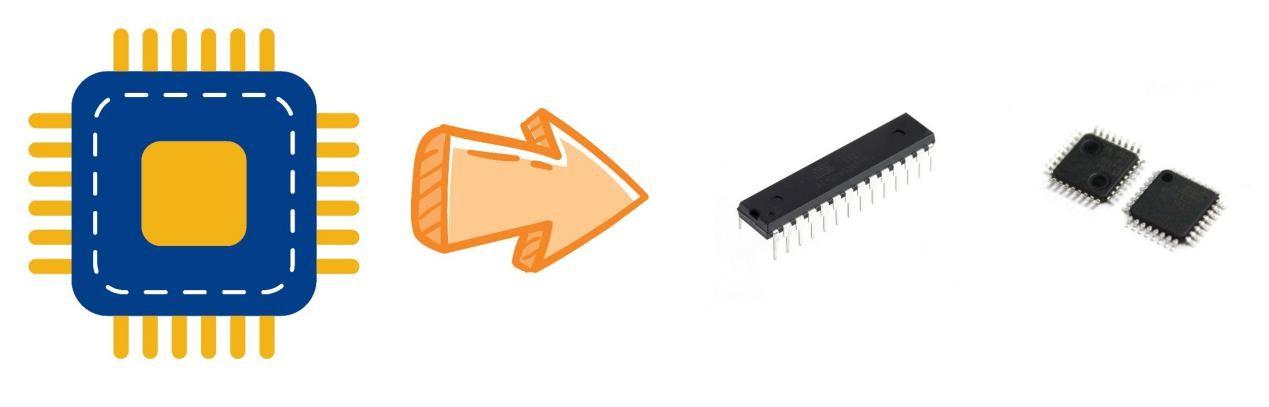

单片机尺寸有大有小，下面以单片机ATMEGA328P-AU为例子，实物的大小也就差不多一个食指的指甲盖。

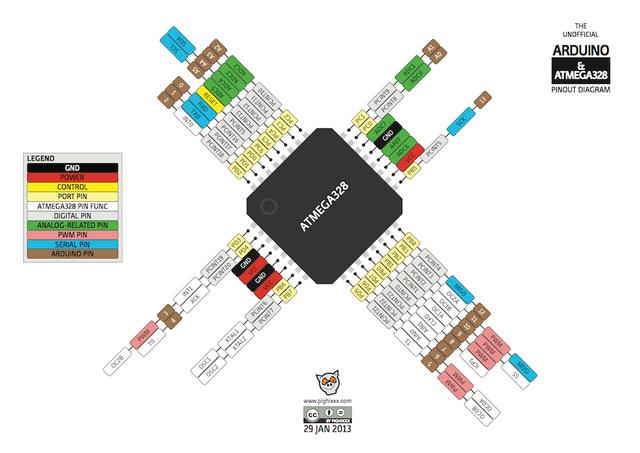

我们可以看到单片机周围排布这金属的针脚，这些针脚叫引脚，下图是ATMEGA328P-AU单片机不同引脚的具体功能，引脚大致可以分为4类：电源、时钟、控制和I/O引脚。

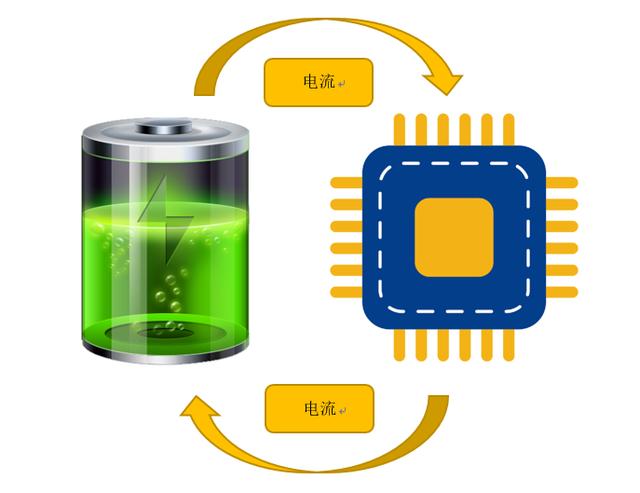

首先就是红色标记的电源正极(VCC)和黑色标记的电源负极(GND)，这些引脚是用来给单片机提供电源的。需要把电流引导对应的引脚才能让单片机工作。单片机一般需要5V或者3.3V左右的电压。

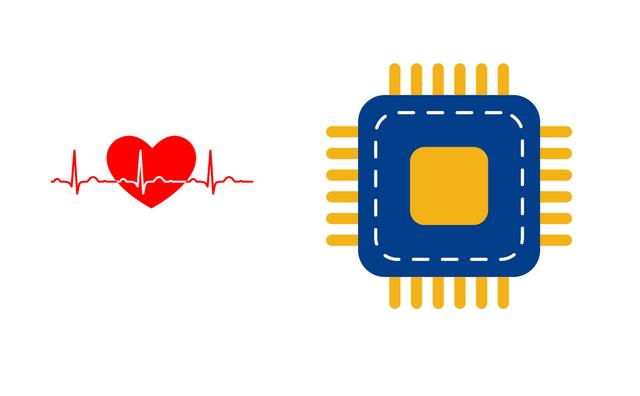

接下来是时钟引脚(淡黄色)：XTAL1(PB6)、XTAL2(PB7)-晶体震荡电路反向输入端和输出端，晶振的作用是为单片机提供一个基本震荡源，相当于人体的心跳。如果没有晶振，就算有电源，单片机也是无法启动的。

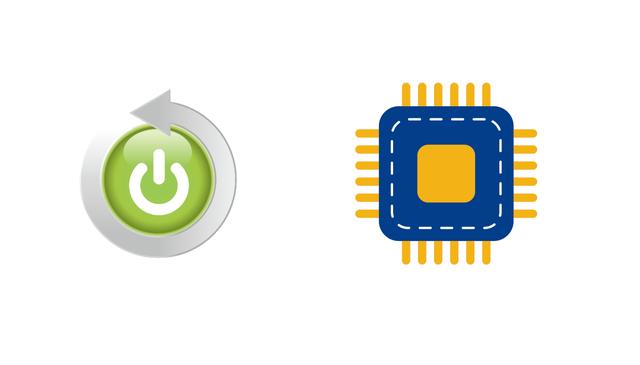

然后是控制引脚(黄色)：RESET(PC6)-复位信号输入端，用于重启单片机，单片机也会和电脑一样出现死机的情况，这时就需要使用这个引脚来重启单片机，当然也可以直接断电，这个要看情况，有时候取出电源也是一件麻烦的事情。

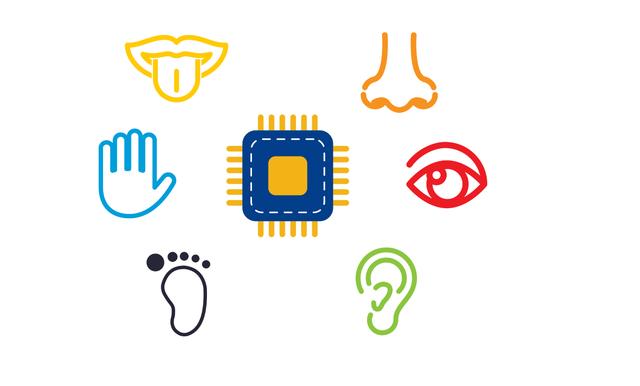

最后是I/O引脚(淡黄色)也是引脚数量最多的：输入输出口，里面的端口可细分为数字端口、模拟端口、PWM口和串口。用于连接模块，比如传感器，电机，LED等等。所以I/O引脚就相当于我们的眼耳鼻用于获取信息，也可以变成四肢和嘴巴用于输出信息，这个具体要看我们如何设置。
