数电（二）—分析/画逻辑电路图

  • 1. 给出逻辑电路图分析逻辑功能
  • 2. 给出功能要求，设计电路
  • 3.常考电路
      • 3.1 不一致电路
      • 3.2 一致电路
      • 3.3 少数服从多数电路

1. 给出逻辑电路图分析逻辑功能

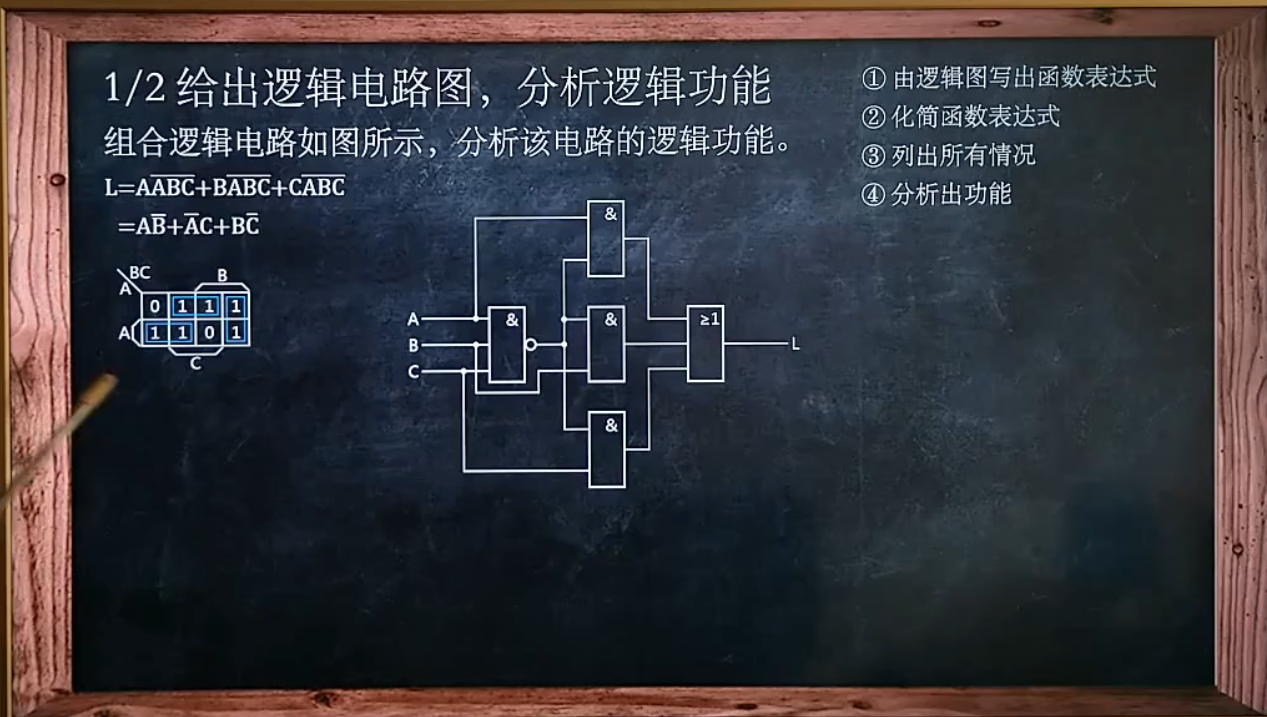

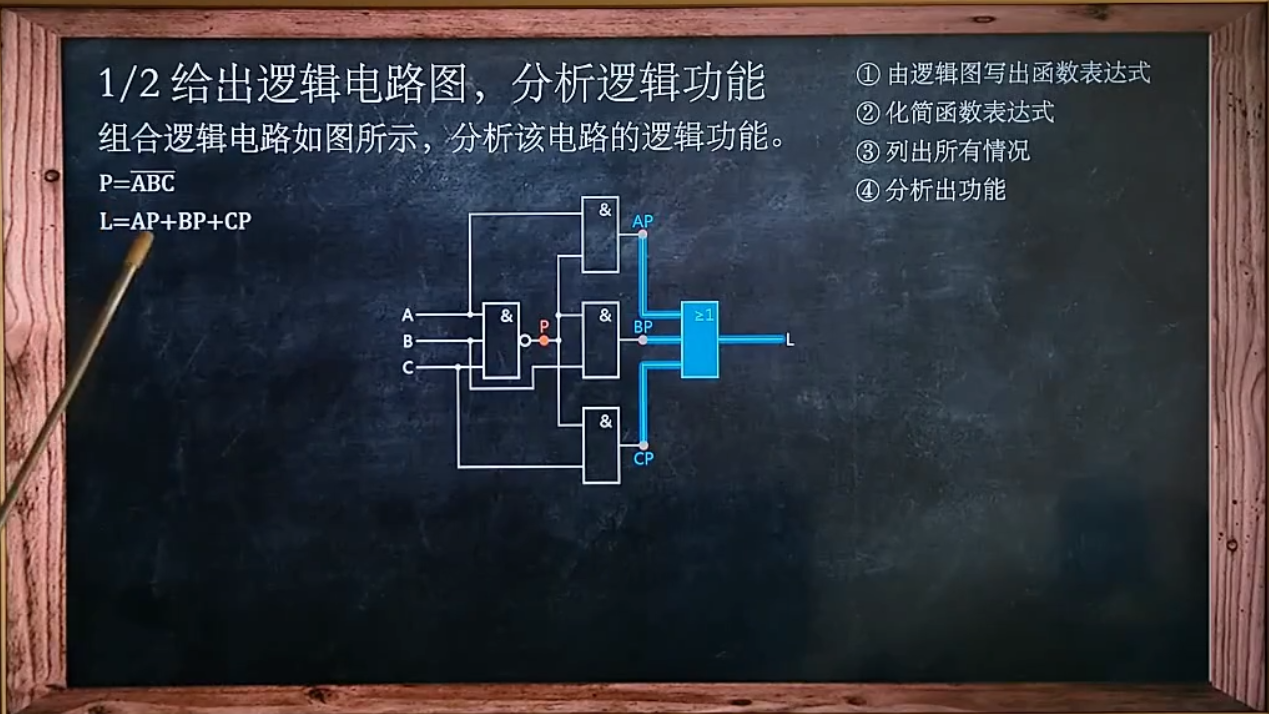

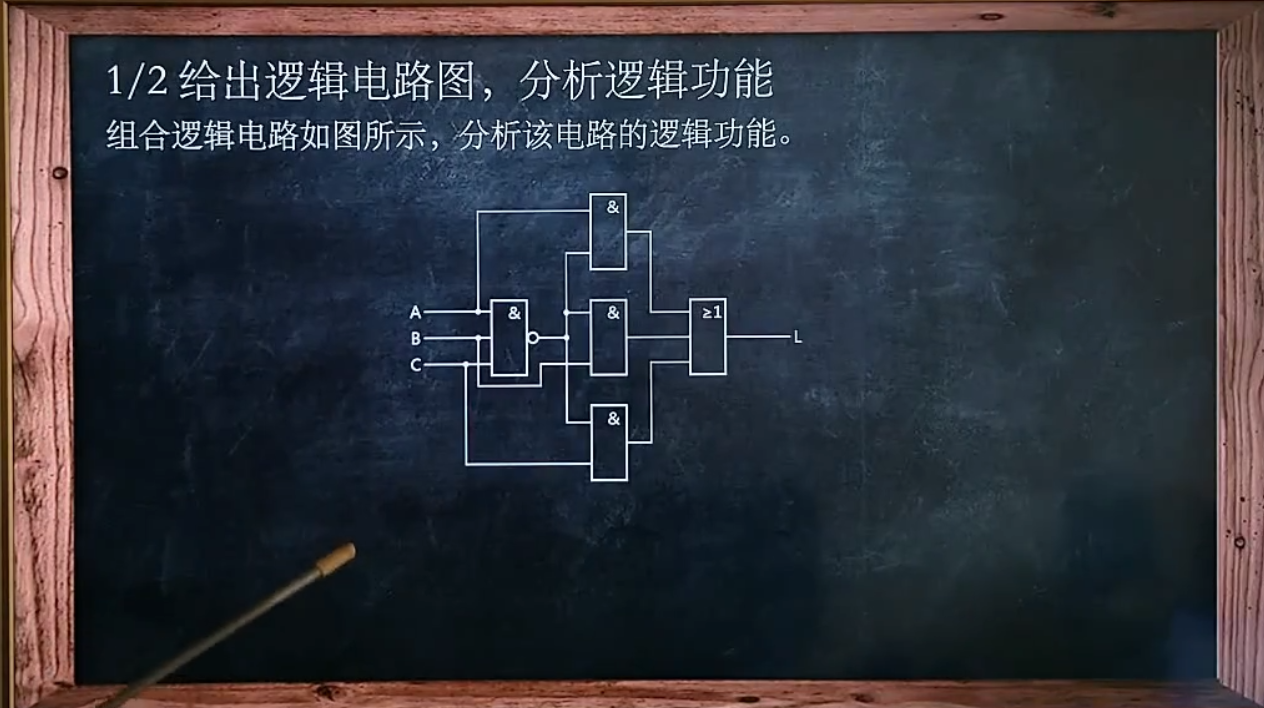

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

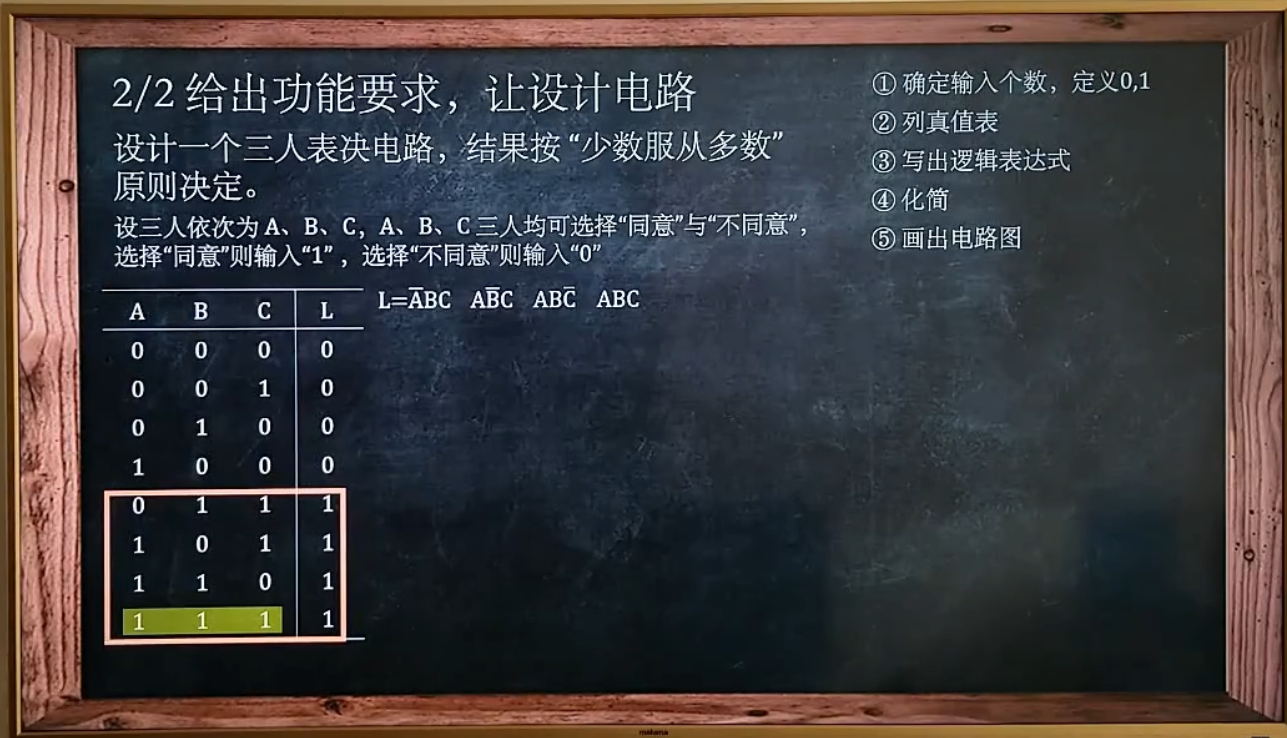

2. 给出功能要求，设计电路

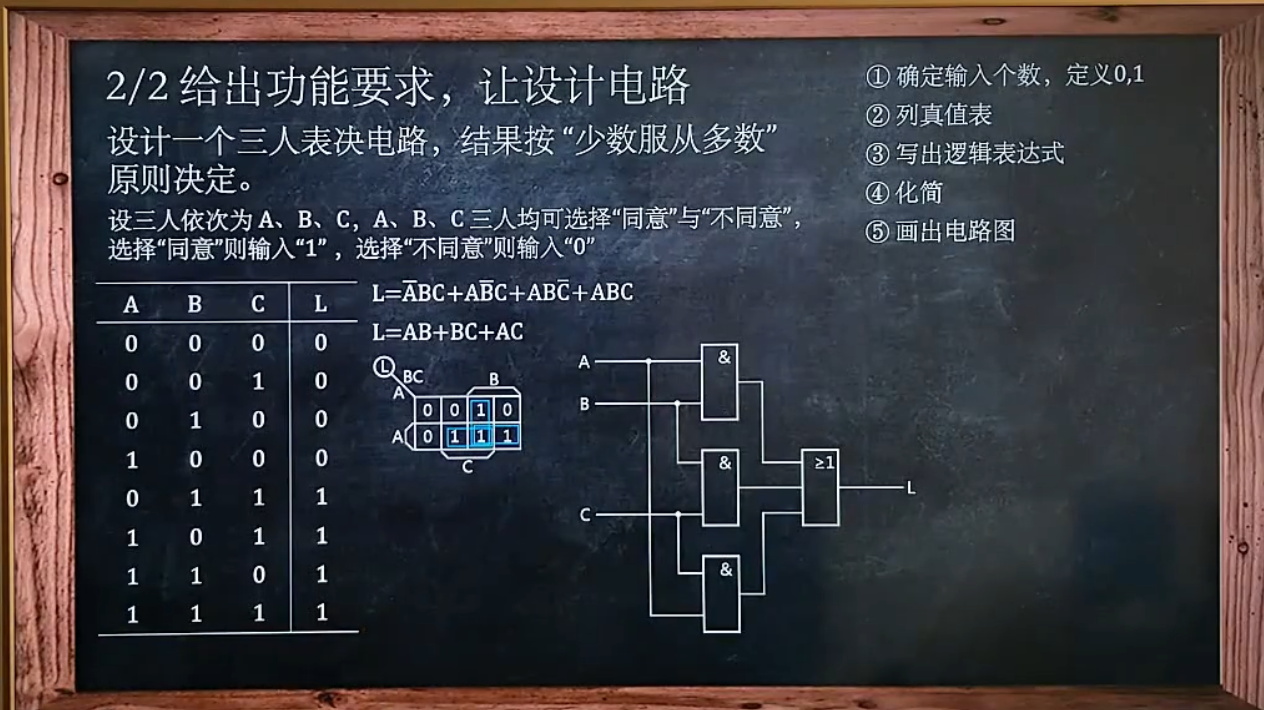

在这里插入图片描述
在这里插入图片描述

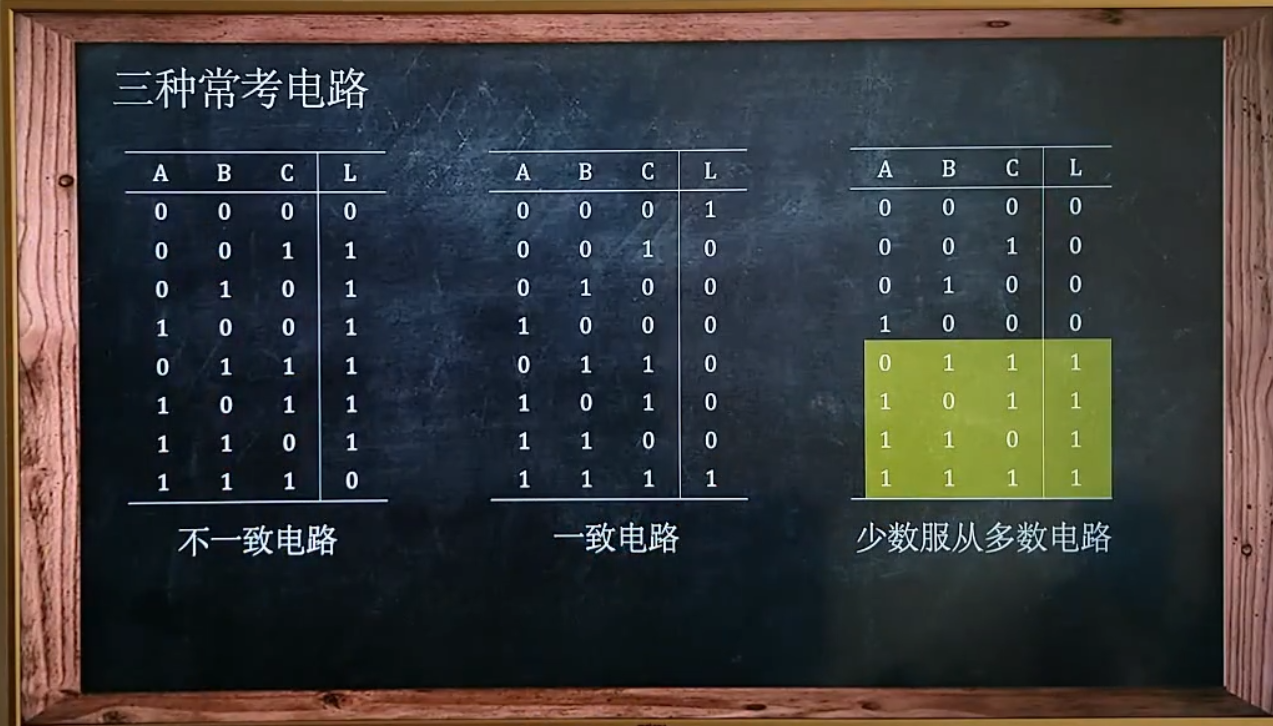

3.常考电路

3.1 不一致电路

3.2 一致电路

3.3 少数服从多数电路

在这里插入图片描述

最后
