数字信号用二进制0，1表示，或高低电平组成的数字波形。

3.5—5 1 H（高电平）

0—1.5 0 L（低电平）

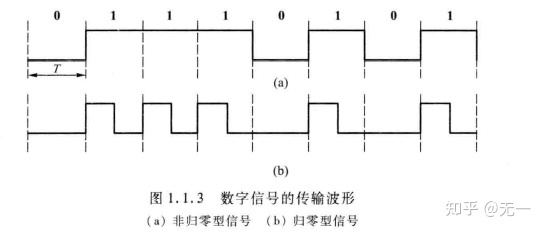

数字波形：

非归零型：一拍内，高电平表示1，低电平表示0

归零型：一拍内，有脉冲表示1，无脉冲表示0

数据率（比特）：每秒传输数据的位数（非归零一位占一拍）

脉冲宽度（t)：脉冲作用时间。占空比q（脉冲宽度占整个周期的百分比）。

十进制与二进制转换：

二化十：数乘权相加

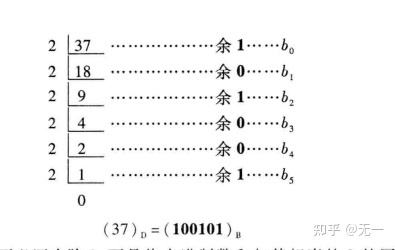

十化二：整数：除2取余，直到商为0，从低到高放（从右至左）

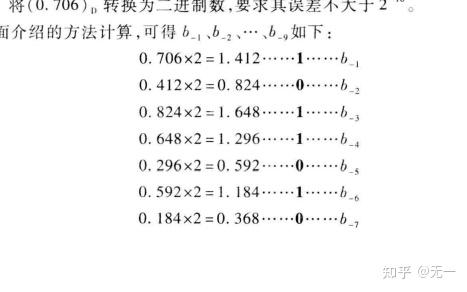

小数：乘二取整，直至符合要求或为1，从高到低放（从左至右）

十六换二，四位二进制换一位十六进制。

八换二，三换一。

二进制加法：

二进制减法：（负数换补码）

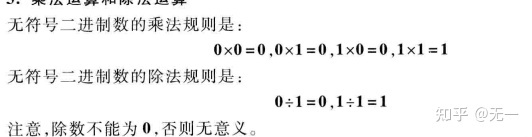

二进制乘除：

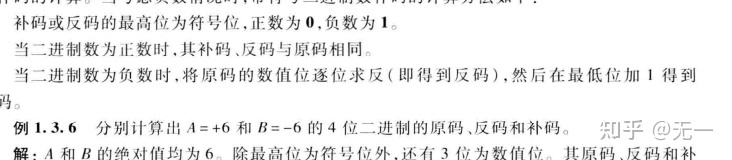

补码与反码规则：

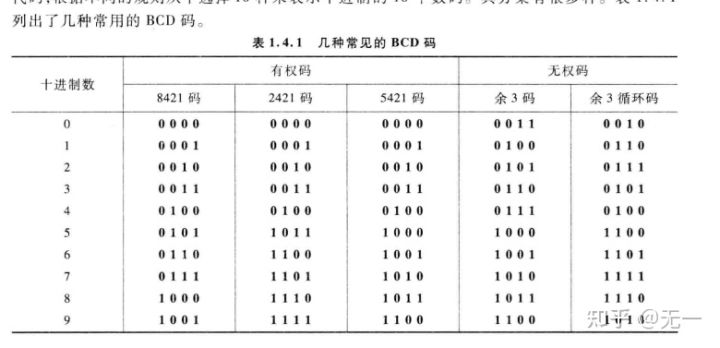

BCD码

8421码与二进制相同，2421与5421码，0—4与二进制相同，5—9第一位必须为1（否则会出现两种不同0编码）。余3码为8421码的基础上加3，即余3码的0，1，2等分别对应8421码的3，4，5等。（2421码中相加为9的互为补码）

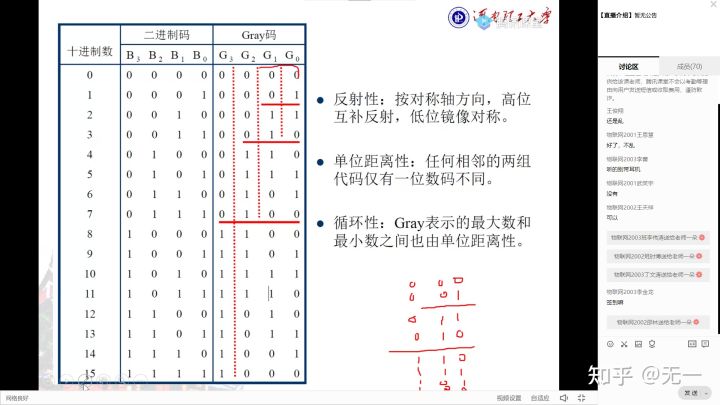

格雷码

无权码，可快速写出相邻的格雷码（低位镜像对称，高位互补），相邻格雷码只有一位不同，最大数和最小数也只有一位不同。

图片不知道怎么翻转，大家知道的可以告诉我一下

格雷码与二进制码的转换：

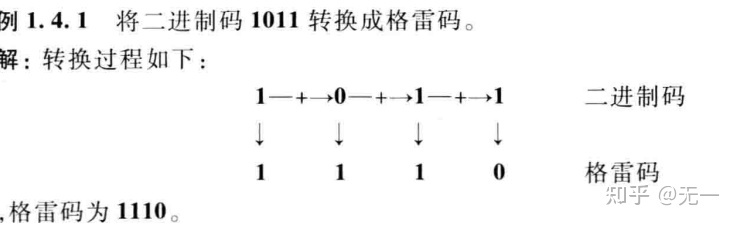

二进制码转换为格雷码：最高位（最左边）相同，将相邻两位相加作为格雷码的下一位（从第一位开始相加）。

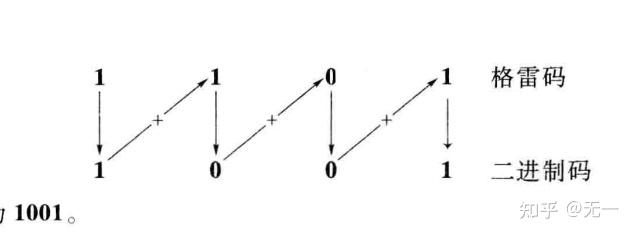

格雷码转换为二进制码：最高位（最左边）相同，产生的每一位二进制码，与下一位格雷码相加，作为二进制码的下一位

奇偶校验码（不一定保证完全正确）：事先约定奇校验或偶校验，在四位二进制码后面加1或0，如果为奇校验且接收到1的个数为奇数，则正确。

逻辑运算

与运算：全为1才为1，否则为0

b为特异性符号

或运算：全为0才为0，否则为1

b为特异性符号，c为矩形符号

非运算：1换为0，0换为1

与非：与结果的非

或非：或结果的非

异或：输入相同为0，不同为1

同或：输入相同为1，不同为0

逻辑函数表示方式：真值表，逻辑函数表达式，逻辑图，波形图

真值表：输入与输出所有结果列成表格，组成真值表

逻辑函数表达式：用与或非表示

逻辑图：用逻辑符号表示

波形图：输入和输出波形，在同一时间内看输入和输出波形电平关系，得逻辑关系

将真值表转换为其余表示方式或将其余表示方式转换为真值表，都需转换为逻辑函数表达式再转换。

真值表转换为函数表达式：将输出为1的输入相与（输入为0则为非，输入为1为正常），然后将这些与的表达式相或。
