Verilog HDL 实验题Verilog HDL 实验

115 阅读 0 评论
我是靠谱客的博主 稳重犀牛，这篇文章主要介绍Verilog HDL 实验题Verilog HDL 实验，现在分享给大家，希望可以做个参考。

文章目录

  • Verilog HDL 实验
    • 实验一 Modelsim的使用
      • 1.实现一个2选1数据选择器
      • 2.D触发器
      • 3.设计4选1的数据选择器电路
    • 实验二 数据选择器的设计与vivado集成开发环境
      • 1.用VerilogHDL语言设计实现4位二选一数据选择器电路，完成功能仿真
      • 2.设计顶层电路，关联外设，在vivado下完成综合等设计步骤，下载至Sword实验系统验证电路功能，熟悉vivado操作流程。
    • 实验三 数字加法器的设计
      • 1.用VerilogHDL语言设计实现4位串行数字加法器和4位并行加法器，在ModelSim上仿真实现。
      • 2.生成FPGA设计文件，下载到Sword实验系统上验证电路功能。
    • 实验四 数码管显示
      • 1.采用VerilogHDL语言编程实现输入4位BCD码，输出是8位数码管显示码。
      • 2.用Modelsim进行功能仿真。
    • 实验五 计数/定时器的设计
      • 1.用VerilogHDL语言设计实现32位加法/减法二进制计数器，在ModelSim上实现功能仿真。
      • 2. 生成FPGA设计文件，下载到Sword实验系统上验证电路功能。
    • 实验六 移位寄存器的设计
      • 1.用VerilogHDL语言设计实现8位带并行输入的右移移位寄存器，在ModelSim上实现功能仿真。
      • 2.生成FPGA设计文件，下载到Sword实验系统上验证电路功能。
    • 实验七 有限状态机设计
      • 1.理解并掌握检测连续接收“111”的Moore型和Mealy型有限状态机设计
      • 2. 设计并实现掌握检测连续接收“1111”的Moore型和Mealy型状态机设计。
      • 3.在完成基本实验的基础上，尝试设计检测接收“1011”的Moore型和Mealy型有限状态机的状态转移图。然后编写代码，在modelsim上仿真测试验证结果。
    • 实验八 有限状态机设计
      • 1. 用Verilog HDL设计深度为32、位宽为8 bit的单端口RAM,在Modelsim上仿真测试。
      • 2.用Verilog HDL设计深度为8、位宽为8 bit的ROM。在Modelsim上仿真测试。
      • 3.用Xilinx ISE/Vivado 生成单端口RAM的IP，并编写测试文件，调试通过。
      • 4. 用Xilinx ISE/Vivado 生成单端口ROM的IP，并编写测试文件，调试通过。
      • 5.将设计的RAM下载到FPGA板子上验证。

Verilog HDL 实验

实验一 Modelsim的使用

1.实现一个2选1数据选择器
2.D触发器
3.设计4选1的数据选择器电路

实验二 数据选择器的设计与vivado集成开发环境

1.用VerilogHDL语言设计实现4位二选一数据选择器电路，完成功能仿真
2.设计顶层电路，关联外设，在vivado下完成综合等设计步骤，下载至Sword实验系统验证电路功能，熟悉vivado操作流程。

实验三 数字加法器的设计

1.用VerilogHDL语言设计实现4位串行数字加法器和4位并行加法器，在ModelSim上仿真实现。
2.生成FPGA设计文件，下载到Sword实验系统上验证电路功能。

实验四 数码管显示

1.采用VerilogHDL语言编程实现输入4位BCD码，输出是8位数码管显示码。
在这里插入图片描述
在这里插入图片描述
2.用Modelsim进行功能仿真。
3.分别设计4位BCD码自动生成模块和BCD码的译码模块。
4.在顶层文件将2个电路模块实例化，并进行相应的连线。
5. 在顶层文件将2个电路模块实例化，并进行相应的连线。

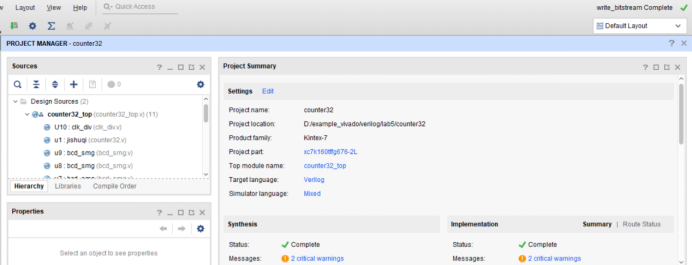

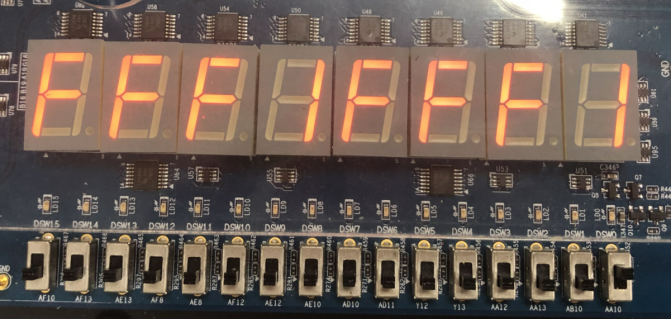

实验五 计数/定时器的设计

1.用VerilogHDL语言设计实现32位加法/减法二进制计数器，在ModelSim上实现功能仿真。
2. 生成FPGA设计文件，下载到Sword实验系统上验证电路功能。

实验六 移位寄存器的设计

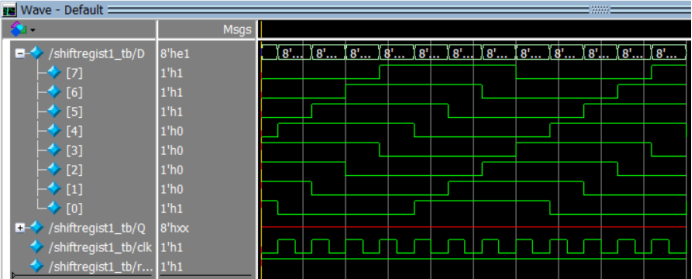

1.用VerilogHDL语言设计实现8位带并行输入的右移移位寄存器，在ModelSim上实现功能仿真。
2.生成FPGA设计文件，下载到Sword实验系统上验证电路功能。

实验七 有限状态机设计

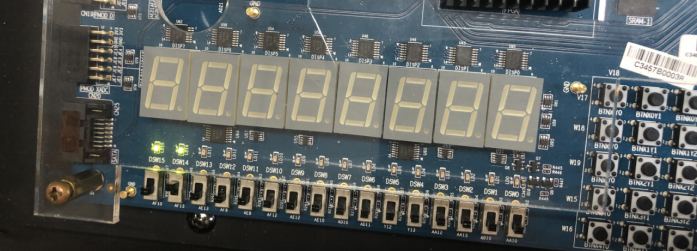

1.理解并掌握检测连续接收“111”的Moore型和Mealy型有限状态机设计

复制代码
1
2
3
4
5
parameter ST0 = 4‘b000;      //接收到零个1的状态
parameter ST1 = 4’b001;      //接收到一个1的状态
parameter ST2 = 4‘b010;      //接收到两个1的状态
parameter ST3 = 4’b100;      //接收到三个1的状态

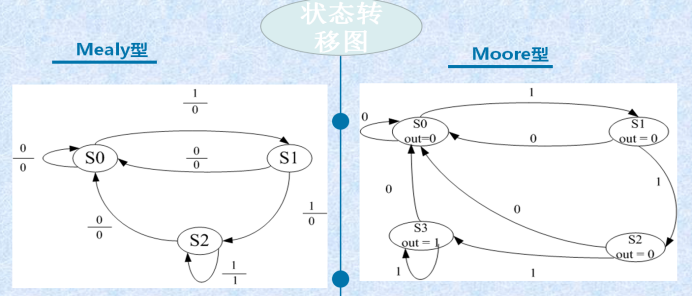

‘111’序列检测器状态转移图

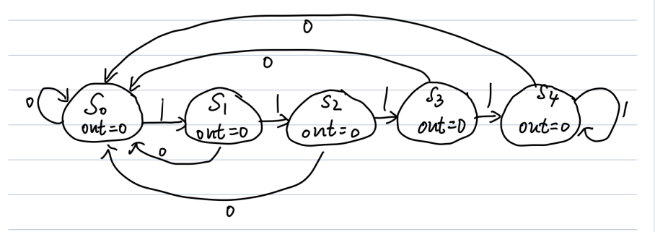

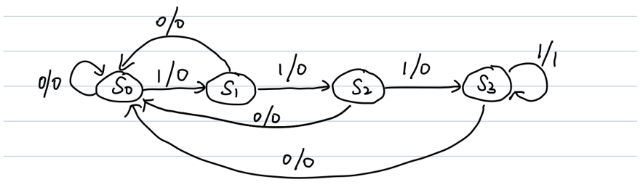

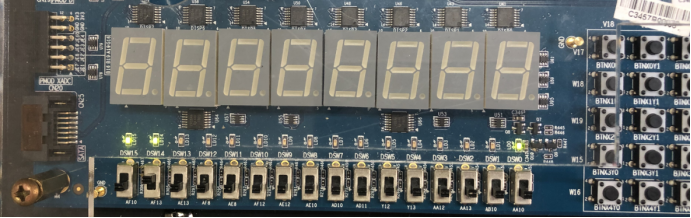

2. 设计并实现掌握检测连续接收“1111”的Moore型和Mealy型状态机设计。
要求：画出Moore型和Mealy型的状态转移图，并编写代码在modelsim上仿真实现。

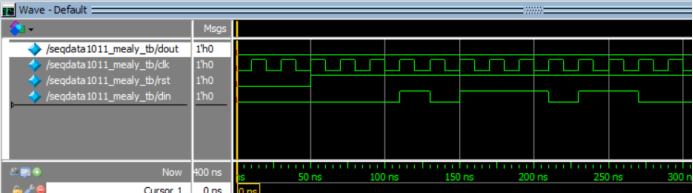

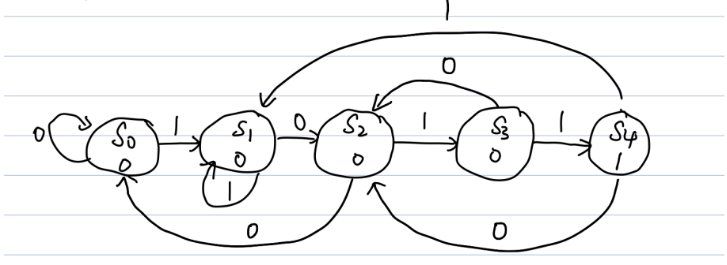

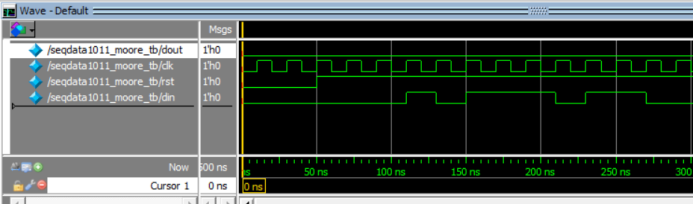

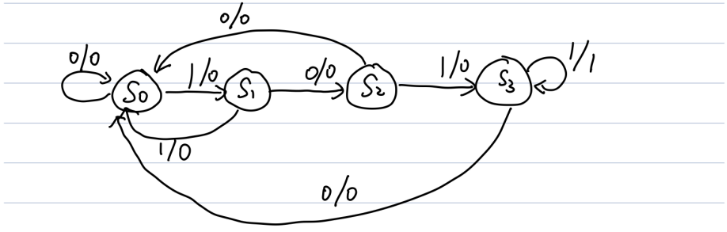

3.在完成基本实验的基础上，尝试设计检测接收“1011”的Moore型和Mealy型有限状态机的状态转移图。然后编写代码，在modelsim上仿真测试验证结果。

实验八

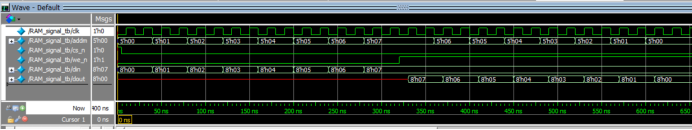

1.用Verilog HDL设计深度为32、位宽为8 bit的单端口RAM,在Modelsim上仿真测试。

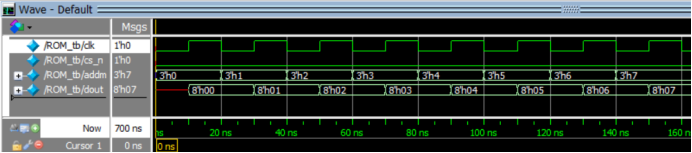

2.用Verilog HDL设计深度为8、位宽为8 bit的ROM。在Modelsim上仿真测试。

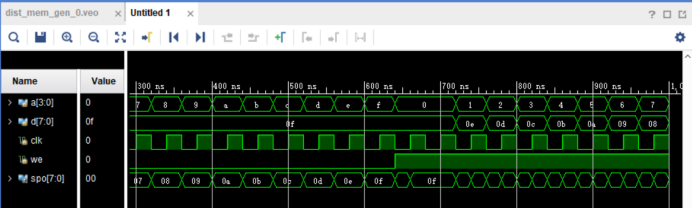

3.用Xilinx ISE/Vivado 生成单端口RAM的IP，并编写测试文件，调试通过。

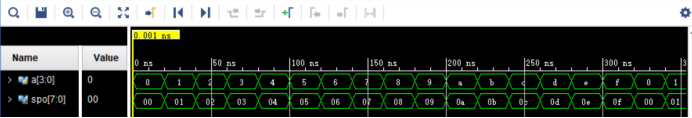

4.用Xilinx ISE/Vivado 生成单端口ROM的IP，并编写测试文件，调试通过。
5.用Xilinx ISE/Vivado 生成单端口ROM的IP，并编写测试文件，调试通过。

实验一 Modelsim的使用

1.实现一个2选1数据选择器

设计代码

复制代码
1
2
3
4
5
6
7
8
module mux21(in1,in2,sel,out);
    input[3:0]in1,in2;
    input sel;
    output[3:0]out;
    wire[3:0]out;
    assign out = (!sel)?in1:in2;
endmodule

测试代码

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
module mux21_tb;
  reg in1,in2;
  reg sel;
  wire out;
  mux21 uut(.in1(in1), .in2(in2),.sel(sel),.out(out));
  initial
    begin
         in1 = 0; in2 = 0; sel = 0;
    #100 in1 = 1; in2 = 0; sel = 0;
    #100 in1 = 1; in2 = 1; sel = 1;
    #100 in1 = 0; in2 = 1; sel = 1;
    end
endmodule

2.D触发器

设计代码

复制代码
1
2
3
4
5
6
7
8
module dff(din,clk,q);
   input din,clk;
   output q;
   reg q;
   always @(posedge clk)
      q<=din;
endmodule

测试代码

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
`timescale 1ns/1ns
module dff_tb;
	reg clk,data_in;
	wire data_out;
  dff U1(data_in,clk,data_out);
  always #5 clk=~clk;
  initial
		begin
			clk=0;
			data_in=0;
			#20 data_in=1;
			#20 data_in=0;
			#20 data_in=1;
			#15 data_in=0;
			#15 data_in=1;
		end
endmodule

3.设计4选1的数据选择器电路

设计代码

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
module mux41(
	input wire in0,
	input wire in1,
	input wire in2,
	input wire in3,
	input wire [1:0] sel,
	output reg out);
	always@(*)
		case(sel)
			2'b00: out=in0;
			2'b01: out=in1;
			2'b10: out=in2;
			2'b11: out=in3;
			default: out=1'b0;
		endcase
endmodule

测试代码

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
module mux41_tb;
	reg in0,in1,in2,in3;
	reg [1:0] sel;
	wire out;
	mux41 uut(.in0(in0), .in1(in1), .in2(in2), .in3(in3),
	.sel(sel), .out(out));
	initial
		begin
				 in0=0;in1=0;in2=0;in3=0;	sel=2'b00;
			#100 in0=1;in1=0;in2=0;in3=0;	sel=2'b00;

			#100 in0=1;in1=0;in2=0;in3=0;	sel=2'b01;
			#100 in0=1;in1=1;in2=0;in3=0;	sel=2'b01;

			#100 in0=1;in1=1;in2=0;in3=0;	sel=2'b10;
			#100 in0=1;in1=1;in2=1;in3=0;	sel=2'b10;

			#100 in0=1;in1=1;in2=1;in3=0;	sel=2'b11;
			#100 in0=1;in1=1;in2=1;in3=1;	sel=2'b11;
		end
endmodule

实验二 数据选择器的设计与vivado集成开发环境

1.用VerilogHDL语言设计实现4位二选一数据选择器电路，完成功能仿真

设计代码

复制代码
1
2
3
4
5
6
7
module mux21(in1,in2,sel,out);
    input[3:0]in1,in2;
    input sel;
    output[3:0]out;
    assign out = (!sel)?in1:in2;
endmodule

2.设计顶层电路，关联外设，在vivado下完成综合等设计步骤，下载至Sword实验系统验证电路功能，熟悉vivado操作流程。

Vivado顶层代码

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
`timescale 1ns / 1ps

module 	 Prep_IO(input  wire clk_100mhz,
				 input  wire[15:0]SW,
				 output wire led_clk,
				 output wire led_clrn,
				 output wire led_sout,
				 output wire LED_PEN
					);

    wire[31:0]Div;
    wire[15:0]LED_DATA;
    wire CK;

    wire[3:0]out;
    mux21 u1(SW[0],SW[1],SW[2],out);

    clk_div       U8(clk_100mhz,1'b0,SW[2],Div,CK);

    LED_P2S 			  #(.DATA_BITS(16),.DATA_COUNT_BITS(4))
					      PLED (clk_100mhz,
									1'b0,
									Div[20],
									LED_DATA,
									led_clk,
									led_clrn,
									led_sout,
									LED_PEN
									);

    assign LED_DATA = ~{out[0],out[1],out[2],out[3],1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0};

endmodule

实验三 数字加法器的设计

1.用VerilogHDL语言设计实现4位串行数字加法器和4位并行加法器，在ModelSim上仿真实现。

2.生成FPGA设计文件，下载到Sword实验系统上验证电路功能。

4位串行进位的全加器

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
module Fbs_add(
	input[3:0] Ra,
	input[3:0] Rb,
	input Cin,
	output reg[3:0] sum,
	output reg cout
	);
	reg [4:0]C;
	integer i;
	always@(Ra,Rb,Cin)
		begin
			C[0]=Cin;
			for(i=0;i<4;i=i+1)
			begin
				sum[i]=Ra[i]^Rb[i]^C[i];
				C[i+1]=(Ra[i]&Rb[i])|((Ra[i]^Rb[i])&C[i]);
			end
			cout=C[4];
		end
endmodule

4位并行进位的全加器

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
module Fbf_add(sum_out,c_out,a,b,c_in);
	input[3:0] a,b;
	input c_in;
	output[3:0] sum_out;
	output c_out;
	wire[4:0] c;
	wire[3:0] g,p;
	assign c[0]=c_in;
	assign p=a^b;
	assign g=a&b;
	assign c[1]=g[0]|(p[0]&c[0]);
	assign c[2]=g[1]|(p[1]&(g[0]|(p[0]&c[0])));
	assign c[3]=g[2]|(p[2]&(g[1]|(p[1]&(g[0]|(p[0]&c[0])))));
	assign c[4]=g[3]|(p[3]&(g[2]|(p[2]&(g[1]|(p[1]&(g[0]|(p[0]&c[0])))))));
	assign sum_out=p^c[3:0];
	assign c_out=c[4];
endmodule

设计完成I/O引脚分配，选择sw0-sw3给出第一个加数，sw4-sw7给出第二个加数，sw[15]为Ci的输入，和在led0-led3显示，进位位用led4显示。

① 4位串行进位的全加器：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
module 	 adder(input  wire clk_100mhz,
		input  wire[15:0]SW,
		output wire led_clk,
		output wire led_clrn,
		output wire led_sout,
		output wire LED_PEN
		);

	wire[31:0]Div;
	wire[15:0]LED_DATA;
	wire CK;

	clk_div U8(clk_100mhz,1'b0,SW[2],Div,CK);

	LED_P2S #(.DATA_BITS(16),.DATA_COUNT_BITS(4))
			PLED (clk_100mhz,
			1'b0,
			Div[20],
			LED_DATA,
			led_clk,
			led_clrn,
			led_sout,
			LED_PEN
			);
	wire[4:0] out;
	Fbs_add u9(SW[3:0],SW[7:4],SW[15],out[3:0],out[4]);
assign LED_DATA = ~{out[0],out[1],out[2],out[3],out[4],
1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0};
endmodule

② 4位并行进位的全加器

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
module adder(input  wire clk_100mhz,
			input  wire[15:0]SW,
			output wire led_clk,
			output wire led_clrn,
			output wire led_sout,
			output wire LED_PEN
			);
wire[31:0]Div;
wire[15:0]LED_DATA;
wire CK;

	clk_div U8(clk_100mhz,1'b0,SW[2],Div,CK);

	LED_P2S  #(.DATA_BITS(16),.DATA_COUNT_BITS(4))
				PLED (clk_100mhz,
				1'b0,
				Div[20],
				LED_DATA,
				led_clk,
				led_clrn,
				led_sout,
				LED_PEN
				);
	wire[4:0]out;
	Fbf_add u9(out[3:0],out[4],SW[3:0],SW[7:4],SW[15]);
assign LED_DATA = ~{out[0],out[1],out[2],out[3],out[4],
1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0};

endmodule

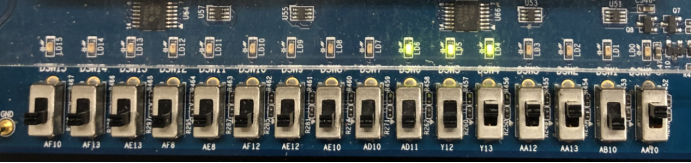

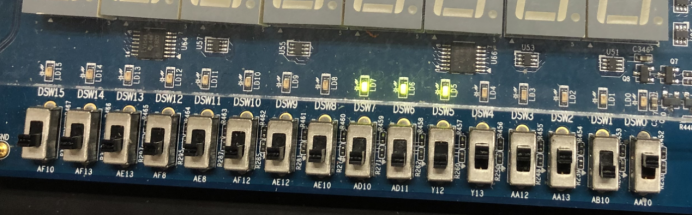

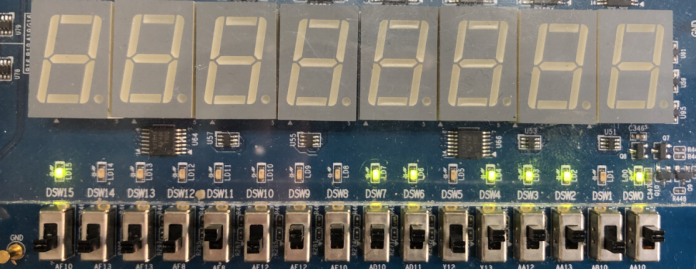

（4）生成FPGA文档，并下载到实验板上物理运行，检查设计结果。

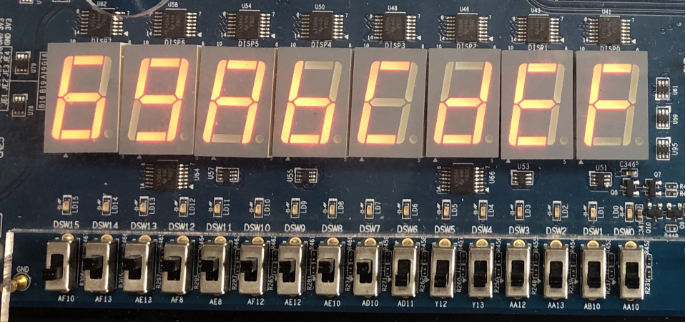

在这里插入图片描述

实验四 数码管显示

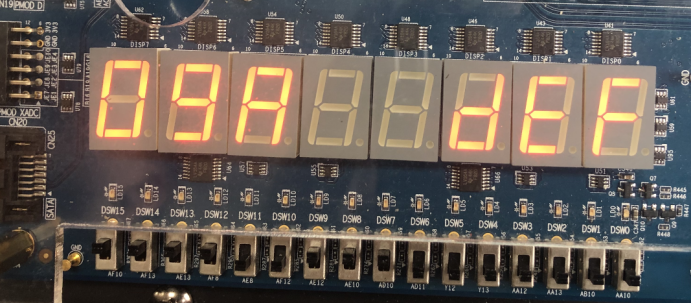

1.采用VerilogHDL语言编程实现输入4位BCD码，输出是8位数码管显示码。

在这里插入图片描述
在这里插入图片描述
程序代码如下：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
module Seg7BCD(out, in);
    output [7:0] out;
	input [3:0] in;
	reg [7:0] out;
	always@(in)
	    begin
		    case(in)
			    4'h0: out = 8'b00000011;
				4'h1: out = 8'b10011111;
				4'h2: out = 8'b00100101;
				4'h3: out = 8'b00001101;
				4'h4: out = 8'b10011001;
				4'h5: out = 8'b01001001;
				4'h6: out = 8'b01000001;
				4'h7: out = 8'b00011111;
				4'h8: out = 8'b00000001;
				4'h9: out = 8'b00001001;
				4'hA: out = 8'b00010001;
				4'hB: out = 8'b11000001;
				4'hC: out = 8'b01100011;
				4'hD: out = 8'b10000101;
				4'hE: out = 8'b01100001;
				4'hF: out = 8'b01110001;
		      default: out = 8'hFE;
			endcase
		end
endmodule

2.用Modelsim进行功能仿真。

测试代码

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
module Seg7BCD_tb;
	reg [3:0] in;
	wire [7:0] out;
	Seg7BCD bcd(.in(in),.out(out));
	initial
		begin
				in = 4'h0;
			#20 in = 4'h1;
			#20 in = 4'h2;
			#20 in = 4'h3;
			#20 in = 4'h4;
			#20 in = 4'h5;
			#20 in = 4'h6;
			#20 in = 4'h7;
			#20 in = 4'h8;
			#20 in = 4'h9;
			#20 in = 4'hA;
			#20 in = 4'hB;
			#20 in = 4'hC;
			#20 in = 4'hD;
			#20 in = 4'hE;
			#20 in = 4'hF;
		end
endmodule

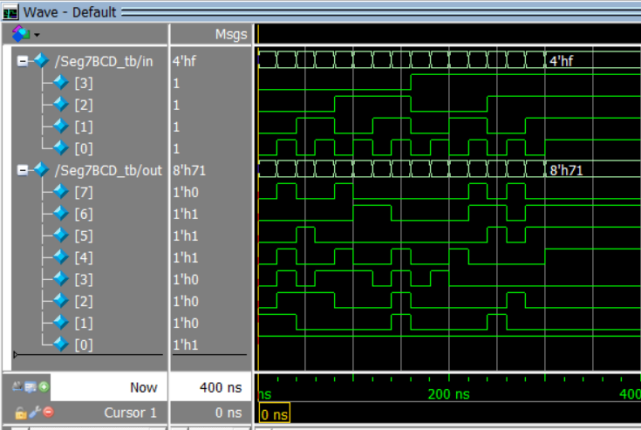

仿真结果：
在这里插入图片描述

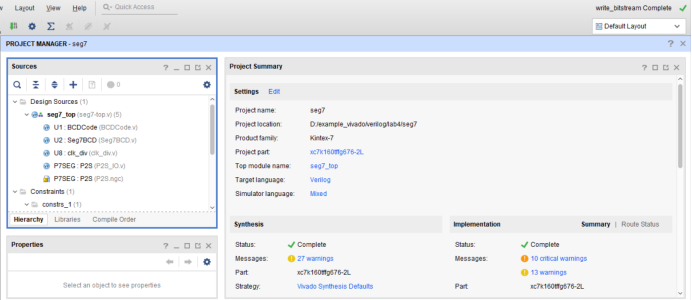

3.分别设计4位BCD码自动生成模块和BCD码的译码模块。
4位BCD码生成模块：

复制代码
1
2
3
4
5
6
7
8
9
module BCDCode( input clk,
                input rst,
                output reg [3:0] BCDCode
    );
always @ (posedge clk)
    if (rst)  BCDCode = 0;
	else  BCDCode = BCDCode + 1;
endmodule

BCD码的译码模块：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
module Seg7BCD(out, in);
    output [7:0] out;
	input [3:0] in;
	reg [7:0] out;
	always@(in)
	    begin
		    case(in)
			    4'h0: out = 8'b00000011;
				4'h1: out = 8'b10011111;
				4'h2: out = 8'b00100101;
				4'h3: out = 8'b00001101;
				4'h4: out = 8'b10011001;
				4'h5: out = 8'b01001001;
				4'h6: out = 8'b01000001;
				4'h7: out = 8'b00011111;
				4'h8: out = 8'b00000001;
				4'h9: out = 8'b00001001;
				4'hA: out = 8'b00010001;
				4'hB: out = 8'b11000001;
				4'hC: out = 8'b01100011;
				4'hD: out = 8'b10000101;
				4'hE: out = 8'b01100001;
				4'hF: out = 8'b01110001;
		      default: out = 8'hFE;
			endcase
		end
endmodule

4.在顶层文件将2个电路模块实例化，并进行相应的连线。
在这里插入图片描述
5. 在顶层文件将2个电路模块实例化，并进行相应的连线。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

实验五 计数/定时器的设计

1.用VerilogHDL语言设计实现32位加法/减法二进制计数器，在ModelSim上实现功能仿真。

（1）用Verilog完成32bit加法计数器的行为描述设计。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
module counter32(
		input clk,
		input rst_n,
		input select,
		output reg [31:0] clk_div
		);
	always @(posedge clk)
	begin
		if(rst_n)
			clk_div <= 32'b0;
		else if(select) //select:1加计数，0减计数
        	clk_div <= clk_div + 1'b1 ;
		else
		    clk_div <= clk_div - 1'b1;
	end
endmodule

（2）完成modelsim下电路的功能仿真，验证电路功能。
测试代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
module counter32_tb;
	reg clk;
	reg rst_n;
	reg select;
	wire[31:0] clk_div;
	always #50 clk = ~clk;
	counter32 u1(clk,rst_n,select,clk_div);
	initial
		begin
			  select = 1'b1; clk = 1'b0; rst_n = 1'b1;
		#100 select = 1'b0; rst_n = 1'b0;
		end
endmodule

仿真结果：
在这里插入图片描述
（3）设计完成I/O引脚分配。
系统时钟为100MHz，作为计数时钟。
采用sw[0]作为reset信号，将32bit的计数值在实验板的八个七段数码管上显示。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
clk_div U10(clk_100mhz,1'b0,SW[2],Div,CK);
tranform u11(Div[24],SW[0],seg);
//计数器实例化
jishuqi u1(Div[24],SW[0],SW[1],out);
//数码管译码实例化
bcd_smg u9(out[3:0],seg[63:56]);
bcd_smg u8(out[7:4],seg[55:48]);
bcd_smg u7(out[11:8],seg[47:40]);
bcd_smg u6(out[15:12],seg[39:32]);
bcd_smg u5(out[19:16],seg[31:24]);
bcd_smg u4(out[23:20],seg[23:16]);
bcd_smg u3(out[27:24],seg[15:8]);
bcd_smg u2(out[31:28],seg[7:0]);

2. 生成FPGA设计文件，下载到Sword实验系统上验证电路功能。

在这里插入图片描述
在这里插入图片描述
在上述基础上，完成32位加减法计数器。首先完成modelsim下的加减法计数器功能仿真，其次采用sw[1]作为方向选择信号，将加减法计数器的计数值在数码管上显示。
计数器实现：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
always @(posedge clk)
begin
		if(rst_n)
			clk_div <= 32'b0;
		else if(select) //select:1加计数，0减计数
        	clk_div <= clk_div + 1'b1 ;
		else
		    clk_div <= clk_div - 1'b1;
//计数器实例化（top.v）
	jishuqi u1(Div[24],SW[0],SW[1],out);
	//数码管译码实例化（top.v）
	bcd_smg u9(out[3:0],seg[63:56]);
	bcd_smg u8(out[7:4],seg[55:48]);
	bcd_smg u7(out[11:8],seg[47:40]);
	bcd_smg u6(out[15:12],seg[39:32]);
	bcd_smg u5(out[19:16],seg[31:24]);
	bcd_smg u4(out[23:20],seg[23:16]);
	bcd_smg u3(out[27:24],seg[15:8]);
	bcd_smg u2(out[31:28],seg[7:0]);

加计数：
在这里插入图片描述
减计数：
在这里插入图片描述

实验六 移位寄存器的设计

1.用VerilogHDL语言设计实现8位带并行输入的右移移位寄存器，在ModelSim上实现功能仿真。

（1）用Verilog语言采用结构描述或者行为描述方法设计一个仅带有8bit并行输入的右移移位寄存器。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
module shiftregist1(D,clk,reset,Q);
	parameter shiftregist_width=8;
	output [shiftregist_width-1:0] D;
	input [shiftregist_width-1:0] Q;
	input clk,reset;
	reg [shiftregist_width-1:0] D;
	initial
		D=8'b00001111;
		always @(posedge clk or negedge reset)
		if(!reset)
			D<=Q;
		else
			D<={D[shiftregist_width-2:0],D[shiftregist_width-1]};
endmodule

（2）编写测试模块，完成modelsim下电路的功能仿真，验证电路功能。
测试模块：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
module shiftregist1_tb();
	wire [7:0] D;
	reg [7:0] Q;
	reg clk,reset;
	always #20 clk = ~clk;
	shiftregist1 u2(D,clk,reset,Q);
	initial
		begin
			clk = 0;
			reset = 1;
		end
endmodule

仿真结果如下：
在这里插入图片描述
3）建立完成I/O引脚分配。
系统时钟为100MHz，从提供的clkdiv引出clkdiv[24]作为移位控制时钟。
测试移位寄存器时采用开关SW[0]~ SW[7]作为移位寄存器的并行输入，SW[15]作为clr信号，将输出显示在led[0]~led[7]上（或同时显示到led和数码管上）。设置相应的约束文件。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
shiftregist1 U1(Q,Div[25],SW[0],SW[8:1]);
clk_div       U8(clk_100mhz,1'b0,SW[2],Div,CK);
Seg8BCD U0(re[7:0],Q[0]);
Seg8BCD U2(re[15:8],Q[1]);
Seg8BCD U3(re[23:16],Q[2]);
Seg8BCD U4(re[31:24],Q[3]);
Seg8BCD U5(re[39:32],Q[4]);
Seg8BCD U6(re[47:40],Q[5]);
Seg8BCD U7(re[55:48],Q[6]);
Seg8BCD U9(re[63:56],Q[7]);
assign LED_DATA = ~{Q,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0};

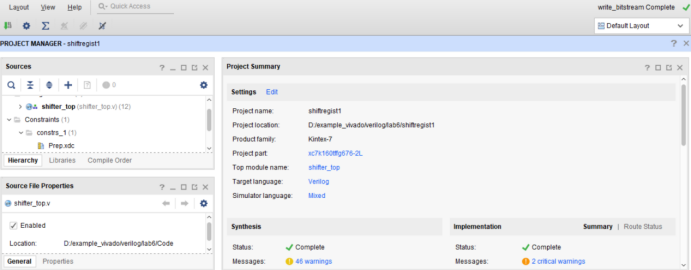

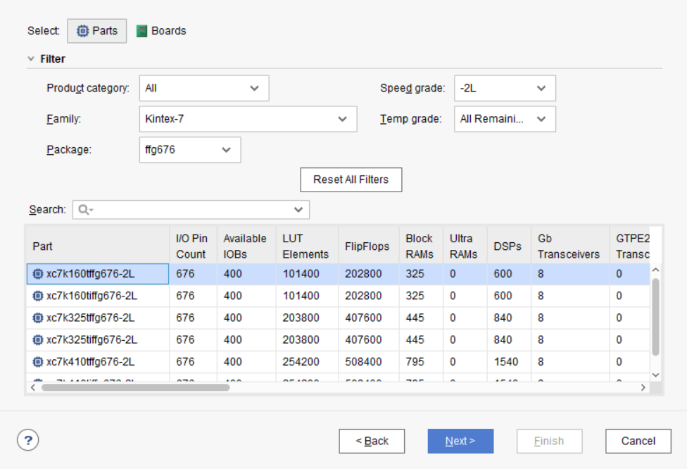

2.生成FPGA设计文件，下载到Sword实验系统上验证电路功能。

在这里插入图片描述
设计结果：
在这里插入图片描述
在这里插入图片描述
在完成实验的基础上，设计实现实验原理中图2“带有并行输入的移位寄存器”电路模块，并在modelsim下完成电路仿真。
电路设计模块：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
module shiftregister(
	input [7:0] data,
	input din,
	input clk,
	input clr,
	input sel,
	output reg[7:0]q
);
	wire [7:0] temp;
	always@(posedge clk)
	begin
		if(sel)	//串行输入
			begin
				if(!clr)	//置0
					q <= 8'b00000000;
				else
					q <= {din,q[7:1]};	//右移
			end
		else	//
			begin
				if(!clr)	//置数
					q <= data;
				else
					q <= {q[0],q[7:1]};	//右移
			end
	end
endmodule

仿真测试模块：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
module shiftregister_tb;
	reg[7:0] data;
	reg din;
	reg clk;
	reg clr;
	reg sel;
	wire[7:0]q;
	shiftregister u1( .data(data),
					   .din(din),
					   .clk(clk),
					   .clr(clr),
					   .sel(sel),
					   .q(q)
					);
	always # 50 clk=~clk;
	initial
		begin
					sel = 1'b1; clr = 1'b0; clk = 1'b0;
			#100	clr = 1'b1; din = 1'b1;
			#100	clr = 1'b1; din = 1'b1;
			#400	sel = 1'b0; clr = 1'b0; data = 8'b10010101;
			#200	clr = 1'b1;
			#100	clr = 1'b1; din = 1'b1;
			#100	clr = 1'b1; din = 1'b1;
			#400	sel = 1'b0; clr = 1'b0; data = 8'b10101001;
			#200	clr = 1'b1;
		end
endmodule

仿真结果：
在这里插入图片描述
代码
1.shiftregist1.v

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
module shiftregist1(D,clk,reset,Q);
	parameter shiftregist_width=8;
	output [shiftregist_width-1:0] D;
	input [shiftregist_width-1:0] Q;
	input clk,reset;
	reg [shiftregist_width-1:0] D;
	initial
		D=8'b00001111;
		always @(posedge clk or negedge reset)
			if(!reset)
				D <= Q;
			else
				D <= {D[shiftregist_width-2:0],D[shiftregist_width-1]};
endmodule

2.shiftregist1_tb.v

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
module shiftregist1_tb();
	wire [7:0] D;
	reg [7:0] Q;
	reg clk,reset;
	always #20 clk = ~clk;
	shiftregist1 u2(D,clk,reset,Q);
	initial
		begin
			clk = 0;
			reset = 1;
		end
endmodule

3.shifter_top.v

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
`timescale 1ns / 1ps
module 	 shifter_top(input  wire clk_100mhz,
	// I/O:
						input  wire[15:0]SW,
						output wire led_clk,
						output wire led_clrn,
						output wire led_sout,
						output wire LED_PEN,
						output wire seg_clk,
						output wire seg_clrn,
						output wire seg_sout,
						output wire SEG_PEN
						);
	wire[31:0]Div;
	wire[15:0]LED_DATA;
	wire CK;
	wire[7:0]Q;
	wire [63:0] re;
	shiftregist1 U1(Q,Div[25],SW[0],SW[8:1]);
	Seg8BCD U0(re[7:0],Q[0]);
	Seg8BCD U2(re[15:8],Q[1]);
	Seg8BCD U3(re[23:16],Q[2]);
	Seg8BCD U4(re[31:24],Q[3]);
	Seg8BCD U5(re[39:32],Q[4]);
	Seg8BCD U6(re[47:40],Q[5]);
	Seg8BCD U7(re[55:48],Q[6]);
	Seg8BCD U9(re[63:56],Q[7]);
	clk_div       U8(clk_100mhz,1'b0,SW[2],Div,CK);
	LED_P2S #(.DATA_BITS(16),.DATA_COUNT_BITS(4))
				PLED (clk_100mhz,
				1'b0,
				Div[20],
				LED_DATA,
				led_clk,
				led_clrn,
				led_sout,
				LED_PEN
				);
	/*	P2S	#(.DATA_BITS(64),.DATA_COUNT_BITS(6))
			P7SEG (clk_100mhz,
			1'b0,
			Div[20],
			disp_data,
			seg_clk,
			seg_clrn,
			seg_sout,
			SEG_PEN
			);*/
	assign LED_DATA = ~{Q,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0};
endmodule

4.Seg8BCD.v

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
module Seg8BCD(out,in);
	output [7:0] out;
	input [3:0] in;
	reg [7:0] out;
	always @(in)
		begin
			case(in)
				4'h0: out = 8'b00000011;
				4'h1: out = 8'b10011111;
				4'h2: out = 8'b00100101;
				4'h3: out = 8'b00001101;
				4'h4: out = 8'b10011001;
				4'h5: out = 8'b01001001;
				4'h6: out = 8'b01000001;
				4'h7: out = 8'b00011111;
				4'h8: out = 8'b00000001;
				4'h9: out = 8'b00001001;
				4'hA: out = 8'b00010001;
				4'hB: out = 8'b11000001;
				4'hC: out = 8'b01100011;
				4'hD: out = 8'b10000101;
				4'hE: out = 8'b01100001;
				4'hF: out = 8'b01110001;
				default: out = 8'hFF;
			endcase
		end
endmodule

实验七 有限状态机设计

1.理解并掌握检测连续接收“111”的Moore型和Mealy型有限状态机设计

Moore型：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
//Moore状态机的输出仅依赖于当前状态而与输入无关。
module seqdata_moore(
	output reg dout,
	input wire clk,
	input wire rst,
	input wire din
);

	reg [1:0] curr_state;
	reg [1:0] next_state;

	parameter ST0 = 2'b00;
	parameter ST1 = 2'b01;
	parameter ST2 = 2'b10;
	parameter ST3 = 2'b11;

	always@(posedge clk or negedge rst)
		begin
			if(!rst)
				curr_state <= ST0;
			else
				curr_state <= next_state;
		end

	always@(*)
		begin
			case(curr_state)
			ST0:	if(din == 1)
					next_state <= ST1;
				else
					next_state <= ST0;
			ST1:	if(din == 1)
					next_state <= ST2;
				else
					next_state <= ST0;
			ST2:	if(din == 1)
					next_state <= ST3;
				else
					next_state <= ST0;
			ST3:	if(din == 1)
					next_state <= ST3;
				else
					next_state <= ST0;
			default:
				next_state <= ST0;
			endcase
		end
// 体现了Moore机的特点：输出由当前状态决定
	always@(*)
		begin
			if(curr_state == ST3)
				dout <= 1;
			else
				dout <= 0;
		end
endmodule

Mealy型：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
//Mealy状态机的输出与当前状态和输入有关。
module seqdata_mealy(
	output reg dout,
	input wire clk,
	input wire rst,
	input wire din
);
	reg [1:0] curr_state;
	reg [1:0] next_state;

	parameter ST0 = 2'b00;
	parameter ST1 = 2'b01;
	parameter ST2 = 2'b11;

	always@(posedge clk or negedge rst)
		begin
			if(!rst)
				curr_state <= ST0;
			else
				curr_state <= next_state;
		end

	always@(*)
		begin
			case(curr_state)
			ST0:	if(din == 1)
					begin
						next_state <= ST1;
						dout <= 0;
					end
				else
					begin
						next_state <= ST0;
						dout <= 0;
					end
			ST1:	if(din == 1)
					begin
						next_state <= ST2;
						dout <= 0;
					end
				else
					begin
						next_state <= ST0;
						dout <= 0;
					end
			ST2:	if(din == 1)
					begin
						next_state <= ST2;
						dout <= 1;
					end
				else
					begin
						next_state <= ST0;
						dout <= 0;
					end
			default:
				begin
					next_state <= ST0;
					dout <= 0;
				end
			endcase
		end
endmodule

2. 设计并实现掌握检测连续接收“1111”的Moore型和Mealy型状态机设计。

要求：画出Moore型和Mealy型的状态转移图，并编写代码在modelsim上仿真实现。
Moore型：
Moore型状态转移图
设计代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
module seqdata1111_moore(
	output reg dout,
	input wire clk,
	input wire rst,
	input wire din
);
	reg [2:0] curr_state;
	reg [2:0] next_state;
	parameter ST0 = 3'b000;
	parameter ST1 = 3'b001;
	parameter ST2 = 3'b010;
	parameter ST3 = 3'b011;
	parameter ST4 = 3'b100;
	always@(posedge clk or negedge rst)
		begin
			if(!rst)
				curr_state <= ST0;
			else
				curr_state <= next_state;
		end

always@(*)
		begin
			case(curr_state)
			ST0:	if(din == 1)
						next_state <= ST1;
					else
						next_state <= ST0;
			ST1:	if(din == 1)
						next_state <= ST2;
					else
						next_state <= ST0;
			ST2:	if(din == 1)
						next_state <= ST3;
					else
						next_state <= ST0;
			ST3:	if(din == 1)
						next_state <= ST4;
					else
						next_state <= ST0;
			ST4:	if(din == 1)
						next_state <= ST4;
					else
						next_state <= ST0;
			default:	next_state <= ST0;
			endcase
		end
		always@(*)
			begin
				if(curr_state == ST4)
					dout = 1;
				else
					dout = 0;
			end
endmodule

测试代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
module seqdata1111_moore_tb();
	wire dout;
	reg clk;
	reg rst;
	reg din;
	seqdata1111_moore U1(.dout(dout),
					.clk(clk),
					.rst(rst),
					.din(din)
					);
	always #10 clk = ~clk;

	initial
		begin
			clk = 0;rst = 0;din =0;
			#50 rst = 1;
			#20 din = 1;
			#20 din = 0;
			#20 din = 1;
			#40 din = 1;
			#20 din = 1;
			#60 din = 1;
			#20 din = 0;
		end
endmodule

仿真结果：
仿真结果
Mealy型：
Mealy型状态转移图
设计代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
module seqdata1111_mealy(
	output reg dout,
	input wire clk,
	input wire rst,
	input wire din
);

	reg [2:0] curr_state;
	reg [2:0] next_state;

	parameter ST0 = 3'b000;
	parameter ST1 = 3'b001;
	parameter ST2 = 3'b010;
	parameter ST3 = 3'b011;

	always@(posedge clk or negedge rst)
		begin
			if(!rst)
				curr_state <= ST0;
			else
				curr_state <= next_state;
		end

	always@(*)
		begin
			case(curr_state)
			ST0:	if(din == 1)
						next_state <= ST1;
					else
						next_state <= ST0;
			ST1:	if(din == 1)
						next_state <= ST2;
					else
						next_state <= ST0;
			ST2:	if(din == 1)
						next_state <= ST3;
					else
						next_state <= ST0;
			ST3:	if(din == 1)
						next_state <= ST3;
					else
						next_state <= ST0;
			default:	next_state <= ST0;
			endcase
		end

	always@(*)
			begin
				if(curr_state == ST3)
					dout = 1;
				else
					dout = 0;
			end
endmodule

测试代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
module seqdata1111_mealy_tb();
	wire dout;
	reg clk;
	reg rst;
	reg din;

	seqdata1111_mealy U1(.dout(dout),
					.clk(clk),
					.rst(rst),
					.din(din)
					);

	always #10 clk = ~clk;

	initial
		begin
			clk = 0;rst = 0;din =0;
			#50 rst = 1;
			#20 din = 1;
			#20 din = 0;
			#20 din = 1;

			#40 din = 1;
			#20 din = 1;
			#60 din = 1;
			#20 din = 0;
		end
endmodule

仿真结果：
仿真结果
下板验证：（Moore型）
Moore型1
Moore型2

3.在完成基本实验的基础上，尝试设计检测接收“1011”的Moore型和Mealy型有限状态机的状态转移图。然后编写代码，在modelsim上仿真测试验证结果。

Moore型：
Moore型有限状态机的状态转移图
设计代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
module seqdata1011_moore(
	output reg dout,
	input wire clk,
	input wire rst,
	input wire din
);
	reg [3:0] curr_state;
	reg [3:0] next_state;

	parameter ST0 = 4'b0000;
	parameter ST1 = 4'b0001;
	parameter ST2 = 4'b0011;
	parameter ST3 = 4'b0111;
	parameter ST4 = 4'b1111;

	always @(posedge clk or negedge clk)
	begin
		if(!rst)
			curr_state <= ST0;
		else
			curr_state <= next_state;
	end

	always @(*)
	begin
		case(curr_state)
		ST0:	if(din == 1)
					next_state <= ST1;
				else
					next_state <= ST0;
		ST1:	if(din == 0)
					next_state <= ST2;
				else
					next_state <= ST1;
		ST2:	if(din == 1)
					next_state <= ST3;
				else
					next_state <= ST0;
		ST3:	if(din == 1)
					next_state <= ST4;
				else
					next_state <= ST2;
		ST4:	if(din == 1)
					next_state <= ST1;
				else
					next_state <= ST2;
		default:	next_state <= ST0;
		endcase
	end

	always @(*)
	begin
		if(curr_state == ST4)
			dout = 1;
		else
			dout = 0;
	end
endmodule

测试代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
module seqdata1011_moore_tb();
	wire dout;
	reg clk;
	reg rst;
	reg din;

	seqdata1011_moore U1(.dout(dout),
						.clk(clk),
						.rst(rst),
						.din(din)
						);

	always #10 clk = ~clk;

	initial
		begin
			clk = 0; rst = 0; din = 0;
			#50 rst = 1;
			#20 din = 0;
			#20 din = 0;
			#20 din = 1;
			#20 din = 0;
			#20 din = 1;

			#40 din = 1;
			#20 din = 0;
			#20 din = 1;
			#20 din = 1;
			#20 din = 0;
		end
endmodule

仿真结果：
仿真结果
Mealy型：
Mealy型有限状态机的状态转移图
设计代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
module seqdata1011_mealy(
	output reg dout,
	input wire clk,
	input wire rst,
	input wire din
);

	reg [2:0] curr_state;
	reg [2:0] next_state;

	parameter ST0 = 3'b000;
	parameter ST1 = 3'b001;
	parameter ST2 = 3'b011;
	parameter ST3 = 3'b111;

	always @(posedge clk or negedge clk)
	begin
		if(!rst)
			curr_state <= ST0;
		else
			curr_state <= next_state;
	end

	always @(*)
	begin
		case(curr_state)
		ST0:
			if(din == 1)
				begin
					next_state <= ST1;
					dout = 0;
				end
			else
				begin
					next_state <= ST0;
					dout = 0;
				end
		ST1:
			if(din == 0)
				begin
					next_state <= ST2;
					dout = 0;
				end
			else
				begin
					next_state <= ST0;
					dout = 0;
				end
		ST2:
			if(din == 1)
				begin
					next_state <= ST3;
					dout = 0;
				end
			else
				begin
					next_state <= ST0;
					dout = 0;
				end
		ST3:
			if(din == 1)
				begin
					next_state <= ST3;
					dout = 1;
				end
			else
				begin
					next_state <= ST0;
					dout = 0;
				end
		default:	next_state <= ST0;
		endcase
	end
endmodule

测试代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
module seqdata1011_mealy_tb();
	wire dout;
	reg clk;
	reg rst;
	reg din;

	seqdata1011_mealy U1(.dout(dout),
						.clk(clk),
						.rst(rst),
						.din(din)
						);

	always #10 clk = ~clk;

	initial
		begin
			clk = 0; rst = 0; din = 0;
			#50 rst = 1;
			#20 din = 0;
			#20 din = 0;
			#20 din = 1;
			#20 din = 0;
			#20 din = 1;

			#40 din = 1;
			#20 din = 0;
			#20 din = 1;
			#20 din = 1;
			#20 din = 0;
		end
endmodule

仿真结果：
在这里插入图片描述

实验八 有限状态机设计

1. 用Verilog HDL设计深度为32、位宽为8 bit的单端口RAM,在Modelsim上仿真测试。

设计代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
module RAM_signal(
	input clk,
	input[4:0]addm,
	input cs_n,
	input we_n,
	input[7:0]din,
	output[7:0]dout
);
	reg[7:0]ram[31:0];
	always@(posedge clk)
		begin
			if(cs_n)
				dout <= 8'bzzzz_zzzz;
			else
				begin
					if(we_n)
						dout <= ram[addm];
					else
						ram[addm] <= din;
				end
		end
endmodule

测试代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
module RAM_signal_tb();
	//Inputs:
	reg clk;
	reg[4:0]addm;
	reg cs_n;
	reg we_n;
	reg[7:0]din;
	//Outputs:
	wire[7:0]dout;
	//Instantiate the:
	RAM_signal U1(.clk(clk),
				.addm(addm),
				.cs_n(cs_n),
				.we_n(we_n),
				.din(din),
				.dout(dout)
				);
	initial
		begin
			//Initialize Inputs
			clk=0;addm=0;
			cs_n=1;we_n=0;
			din = 0;
			#5 cs_n=0;
			#315 we_n=1;
		end
	always #10 clk=~clk;
	initial
		begin
			repeat(7)
				begin
					#40 addm=addm+1;
						din=din+1;
				end
			#40 repeat(7)
				#40 addm=addm-1;
		end
endmodule

仿真结果：
在这里插入图片描述

2.用Verilog HDL设计深度为8、位宽为8 bit的ROM。在Modelsim上仿真测试。

设计代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
module ROM(
	input clk,
	input cs_n,	//0有效
	input[2:0]addm,
	output reg[7:0]dout);
	reg[7:0]rom[7:0];	//存储器型变量声明
	initial
		begin
			rom[0]=8'h0;
			rom[1]=8'h1;
			rom[2]=8'h2;
			rom[3]=8'h3;
			rom[4]=8'h4;
			rom[5]=8'h5;
			rom[6]=8'h6;
			rom[7]=8'h7;
		end
	always@(posedge clk)
		begin
			if(cs_n)
				dout <= 8'bzzzz_zzzz;
			else
				dout <= rom[addm];
		end
endmodule

测试代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
module ROM_tb();
	//Inputs:
	reg clk;
	reg cs_n;
	reg[2:0]addm;
	//Outputs:
	wire[7:0]dout;
	//Instantiate the Unit
	ROM U1(.clk(clk),
		.cs_n(cs_n),
		.addm(addm),
		.dout(dout)
		);
	initial
		begin
			//Initialize Inputs:
			clk=0;
			addm=0;
			cs_n=0;
		end
	always #10 clk=~clk;
	initial
		begin
			repeat(7)
				#20 addm=addm+1;
		end
endmodule

仿真结果：
在这里插入图片描述

3.用Xilinx ISE/Vivado 生成单端口RAM的IP，并编写测试文件，调试通过。

测试代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
module RAMIP_tb();
	//Inputs:
	reg[3:0]a;
	reg[7:0]d;
	reg clk;
	reg we;
	//Outputs:
	wire[7:0]spo;
	//Instantiate the Unit Test(u1)
	dist_mem_gen_0 u1 (
	.a(a),      // input wire [3 : 0] a
	.d(d),      // input wire [7 : 0] d
	.clk(clk),  // input wire clk
	.we(we),    // input wire we
	.spo(spo)  // output wire [7 : 0] spo
	);
	always#20 clk=~clk;
	initial
		begin
			clk=0;a=0;we=0;d=8'h0f;
			#640 we=1;
			#680 we=0;
		end
	initial
		begin
			repeat(16) #40 a=a+1;
			#40 repeat(16)
				begin
					#40 a=a+1;
						d=d-1;
				end
			#40 repeat(16) #40 a=a+1;
		end
endmodule

仿真结果：
在这里插入图片描述

4. 用Xilinx ISE/Vivado 生成单端口ROM的IP，并编写测试文件，调试通过。

测试代码：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
module ROMIP_tb();
	reg[3:0]a;
	wire[7:0]spo;

	dist_mem_gen_0 u1(
		.a(a),
		.spo(spo)
	);

	always #20 a=a+1;
	initial
		begin
			a=0;
		end
endmodule

仿真结果：
在这里插入图片描述

5.将设计的RAM下载到FPGA板子上验证。

顶层模块：

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
`timescale 1ns / 1ps
module 	 RAM_top(input  wire clk_100mhz,
	// I/O:
				input  wire[15:0]SW,
				output wire led_clk,
				output wire led_clrn,
				output wire led_sout,
				output wire LED_PEN,
				output wire seg_clk,
				output wire seg_clrn,
				output wire seg_sout,
				output wire SEG_PEN	);
	wire[31:0]Div;
	wire[15:0]LED_DATA;
	wire CK;
	wire[7:0]Q;
	clk_div U8(clk_100mhz,1'b0,SW[2],Div,CK);
	LED_P2S #(.DATA_BITS(16),.DATA_COUNT_BITS(4))
	PLED (clk_100mhz,
		1'b0,
		Div[20],
		LED_DATA,
		led_clk,
		led_clrn,
		led_sout,
		LED_PEN);
	RAM_signal U1(Div[24],SW[15:11],SW[10],SW[9],SW[7:0],Q[7:0]);
	assign LED_DATA = ~{Q[7],Q[6],Q[5],Q[4],Q[3],Q[2],Q[1],Q[0],
				1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0,Div[24]};
endmodule

实验结果：
在00001号存储单元写入数据8’b11011101,再读出到LED灯显示。
在这里插入图片描述

最后

以上就是稳重犀牛最近收集整理的关于Verilog HDL 实验题Verilog HDL 实验的全部内容，更多相关Verilog内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(76)

相关文章

基于VHDL的层次化设计：异步清零和同步使能4位十六进制加法计数器和七段显示译码器的元件例化实现
基于VHDL的层次化设计：异步清零和同步使能4位十六进制加法计数器和七段显示译码器的元件例化实现
Verilog 总结
Verilog 总结
EDA/Verilog期末考试复习资料文章目录(一)半加器(二)作业题：半减器(三)全加器(四)作业题：全减器(五)作业题：举重裁判电路(六)作业题：一个电路有32位输入，该电路输出输入端口1的个数(七)含异步清0和同步使能控制的D触发器(八)含同步清0的D触发器(九)含同步清0的D触发器例题（考试考同步）(十)作业题：用verilog实现上面的D触发器电路(十一)16进制计数器(十二)作业题：60进制计数器(十三)作业题：设计一个2分频的分频器(十四)作业题：用Verilog描述下列状态机(十
EDA/Verilog期末考试复习资料文章目录(一)半加器(二)作业题：半减器(三)全加器(四)作业题：全减器(五)作业题：举重裁判电路(六)作业题：一个电路有32位输入，该电路输出输入端口1的个数(七)含异步清0和同步使能控制的D触发器(八)含同步清0的D触发器(九)含同步清0的D触发器例题（考试考同步）(十)作业题：用verilog实现上面的D触发器电路(十一)16进制计数器(十二)作业题：60进制计数器(十三)作业题：设计一个2分频的分频器(十四)作业题：用Verilog描述下列状态机(十
Verilog基本语法——运算符和表达式1.基本的算术运算符2. 赋值运算符
Verilog基本语法——运算符和表达式1.基本的算术运算符2. 赋值运算符
Verilog HDL 实验题Verilog HDL 实验
Verilog HDL 实验题Verilog HDL 实验
verilog使用74x283构造全加/全减器，附源代码
verilog使用74x283构造全加/全减器，附源代码
Verilog HDL期末作业
Verilog HDL期末作业
verilog 入门刷题（HDL）（1-5）
verilog 入门刷题（HDL）（1-5）

评论列表共有 0 条评论

立即
投稿
返回
顶部
