边沿检测，编写PLC程序的时候大都会用到，但是如果不注意，也会整出问题的。以下几种情况稍不注意，就会让你PLC程序逻辑不“听话”！

(一)解读指令

上升沿和下降沿检测，需要输入一个中间的变量，执行的过程是：

(1)检测输入RLO的状态(下图M20.1)，

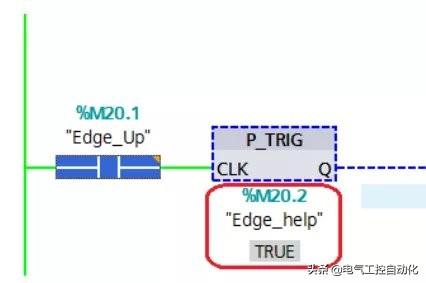

(2)把RLO与中间这个变量(下图M20.2)做比较，如果出现从RLO=1, M20.2=0的情况，则输出Q=1

(3)输出后，把当前输入RLO的值(下图M20.1)写入到上升沿的中间变量中(下图M20.2)

(二)注意事项

(1)千万不能使用FC的Stat变量，因为这个变量的数值是不存储的，该指令的这个中间变量是必须有存储功能的。但是可以在FB的Stat变量里面声明一个Bool量，用于上升沿或者下降沿检测，也可以使用M点或者DB块的Bool量。

(2)边沿检测只有一个周期，也就说话，监控程序是看不到这个信号的，只有靠增加Offdt的定时器或者采用SR触发器把信号抓住。

(3)尽可能采用2-3个边沿检测(这个是说，采用几个不同的边沿检测或起来去触发一个信号)，因为以前遇到过，边沿检测会丢失！！！你可能没遇到过边沿检测丢失，但是不代表不会出现；也可以采用同一个信号，延时取反。

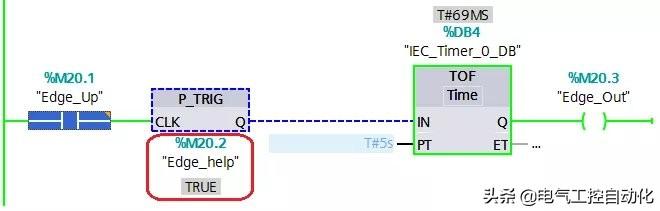

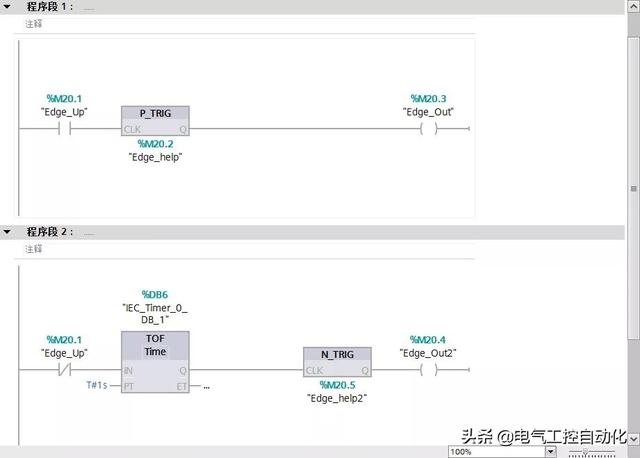

(4)翻翻西门子的固件更新说明，就知道可能出现各种意想不到的情况。下图仅仅举例。
