matlab fvtool 滤波器频响

方法简介

用matlab设计滤波器后，可以用fvtool来看滤波器的频响，比如根据滤波器的系数：

fircoe = [0.018641, 0.018275,-0.020377,-0.071243,-0.049673,...
    0.094562, 0.28841, 0.37949, 0.28841, 0.094562,-0.049673,...
    -0.071243,-0.020377, 0.018275, 0.018641];
fvtool(fircoe);

实验验证

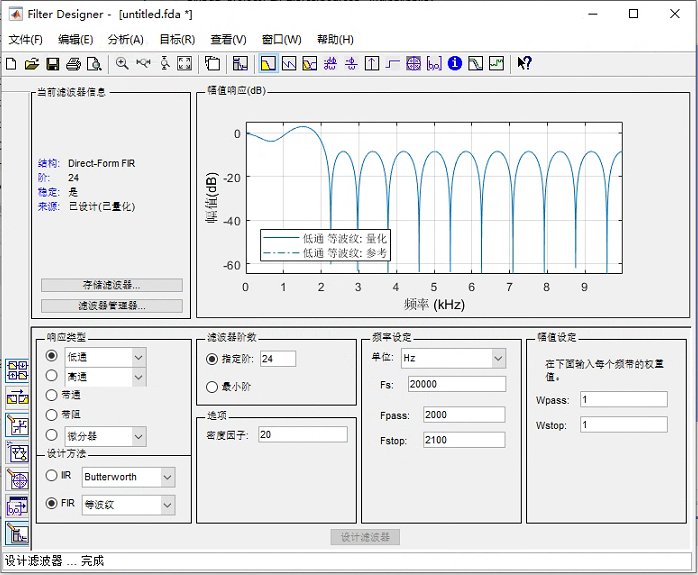

用Fdatool工具生成低通滤波器

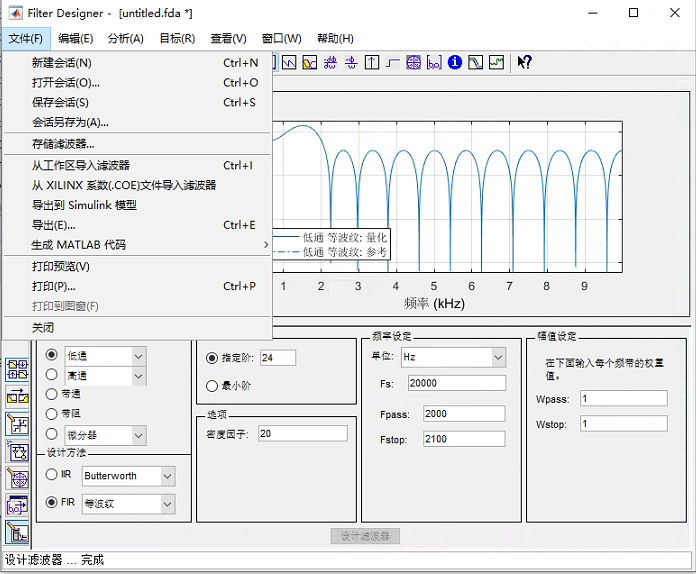

1、点击“文件-导出”，导出滤波器系数

滤波器系数为：

Num = [0.189743041992188	0.00287628173828125	-0.0145111083984375	-0.0372161865234375	-0.0569534301757813	-0.0644531250000000	-0.0534057617187500	-0.0215911865234375	0.0274047851562500	0.0844116210937500	0.137962341308594	0.176025390625000	0.189590454101563	0.176025390625000	0.137962341308594	0.0844116210937500	0.0274047851562500	-0.0215911865234375	-0.0534057617187500	-0.0644531250000000	-0.0569534301757813	-0.0372161865234375	-0.0145111083984375	0.00287628173828125	0.189743041992188]

根据滤波器系数

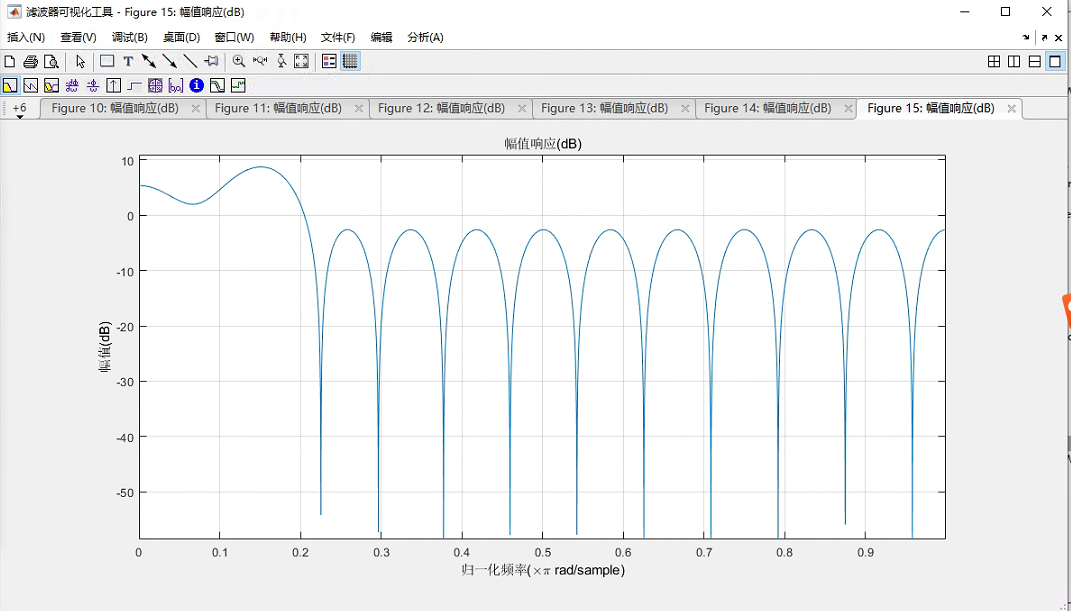

fvtool(Num);

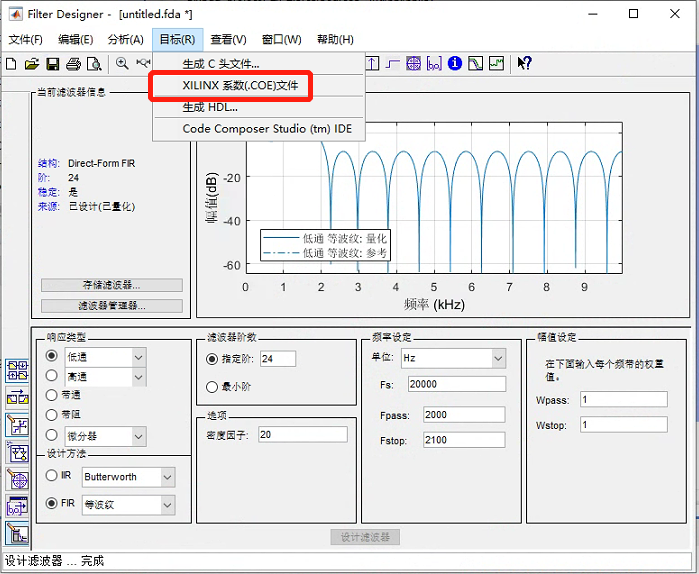

2、保存为16进制数，用于verilog fir的设计

导出的16进制数为：

根据16进制数画滤波器

A = [hex2dec('6126'),hex2dec('0179'),hex2dec('F892'),hex2dec('ECF2'),hex2dec('E2D7'),hex2dec('DF00'),hex2dec('E4A8'),hex2dec('F4F2'),hex2dec('0E08'),hex2dec('2B38'),...
     hex2dec('46A3'),hex2dec('5A20'),hex2dec('6112')]
B = fliplr(A(1:12))

data = [A,B]
for i=1:length(data)
    if(data(i) > 2^16/2-1)%8位宽的数据有符号数据取值范围[-128,127],(2^8/2-1=127),根据实际位宽修改
        data(i) = data(i) - 2^16;
    else
        data(i) = data(i);
    end
end

fircoe = data./65536
fvtool(fircoe);
