数电实验：Quartus II 软件使用 （八进制计数器和全加器）

一、实验目的：

1.熟悉可编程逻辑器件的设计工具Quartus II 软件的使用。

2.熟悉FPGA开发实验系统的软件环境，掌握各个菜单和图标的作用和功能。

二、实验内容

（1）以74160实现八进制计数器为例，学Quartus II 软件的使用。熟悉输入、编译、仿真等过程。

（2）练习Quartus II 软件的使用，熟悉输入、编译、仿真等过程。

        1）用74160实现同步八进制计数器

        2）试用74138附加必要的门电路实现1位全加器

三、实验测试参数表格及步骤

1）用CT74160实现同步八进制计数器

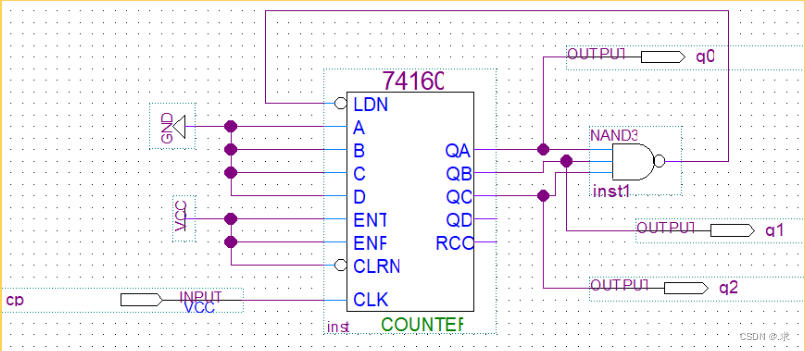

图一 74160仿真功能原理图

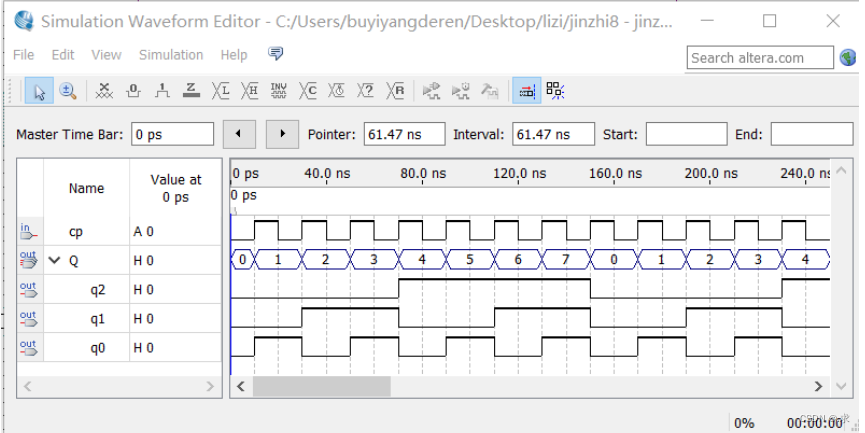

图二 74160功能波形图

逻辑功能分析:当ENP和ENT接高电平，LDN和CLRN也接高电平时，根据时钟CP的波形，CT74160开始从000计数，当计数到111时，输出的值进行与非后，传给异步清零端LDN的值为0，LDN执行清零操作，最后CT74160从000开始计数，实现8进制计数器的功能。

2）用CT74LS138译码器附加必要的门电路实现1位全加器

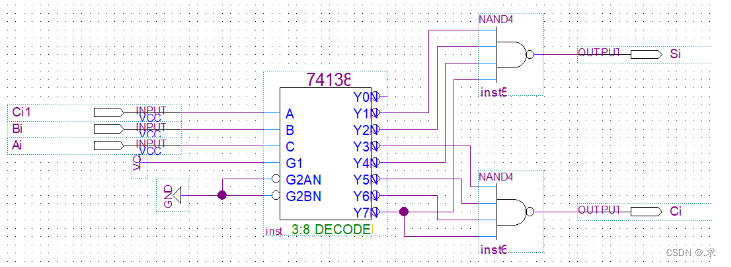

图三 CT74LS138译码器改编的全加器

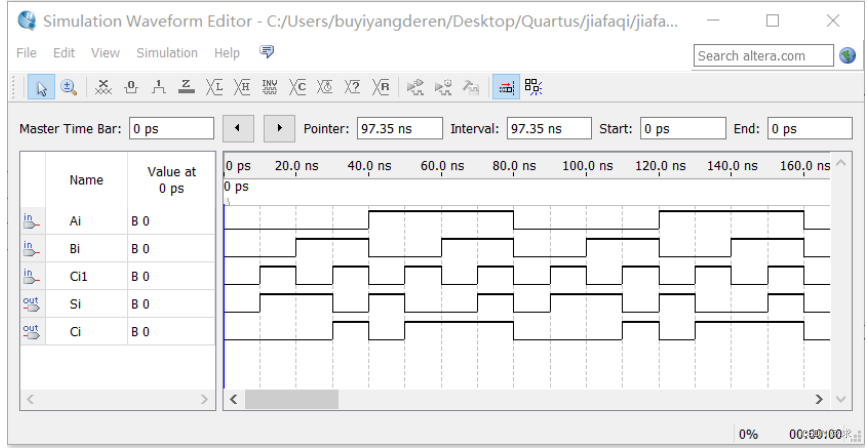

图四 改编的全加器功能波形图

逻辑功能分析：

图五 全加器真值表

CT74LS138译码器在G2AN和G2BN低电平有效，G1高电平有效，这样配置该译码器才能正常工作。

根据全加器和译码器（输出低电平有效）的真值表，写出对应的函数式。根据分析，选出所需要的门电路，最后画出电路图。

如图三，图四，图五所示，被加数为Ai ，加数为Bi ，低位进位数为Ci-1 （仿真时Ci-1不通过，用Ci1代替）。输出本位和为 Si ，向高位的进位数为Ci。通过真值表，先画出其组合逻辑电路的电路图，后再在Quartus II上画出原理图。

    由图五的波形图所知，上图所画原理图正确，且符合全加器的真值表。
