1、实验目的
1）通过实验掌握 CC2530 芯片 GPIO 的配置方法
2）学会在 RFID 射频模块的使用方法
3）通过串口输出显示卡号信息
2、实验设备

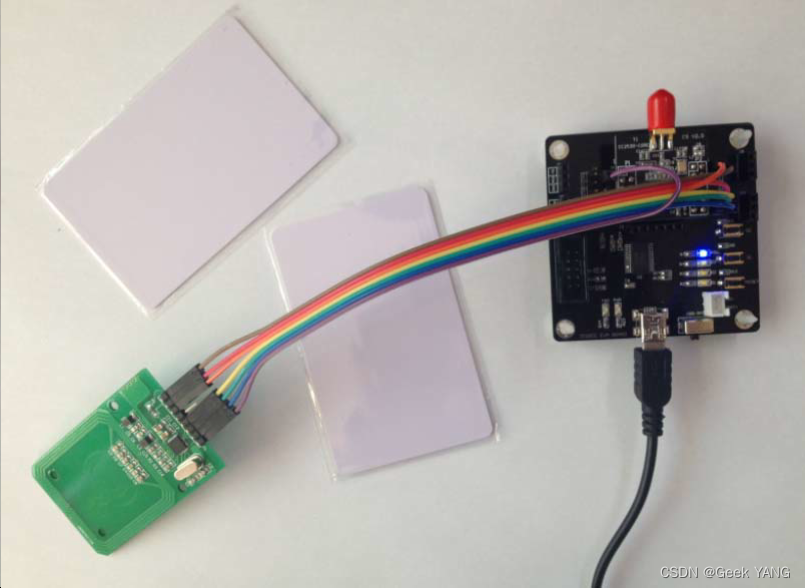

硬件：1、PC机一台；2、ZigBee(CC2530)（底板、核心板、仿真器、USB 线）开发板一套；3、RFID 射频模块一个
软件：Windows 10系统，IAR for 8051 集成开发环境，串口调试助手
3、实验相关电路图
接线方式：
| RC522接口 | CC2530 |
|---|---|
| SDA（数据接口） | P2.0 |
| SCK（时钟接口） | P0.7 |
| MOSI（SPI接口主出从入） |
