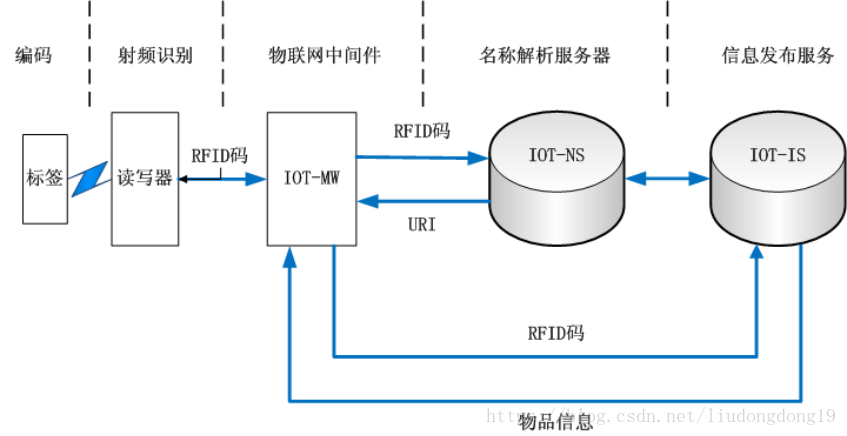

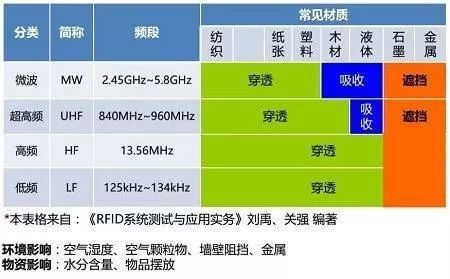

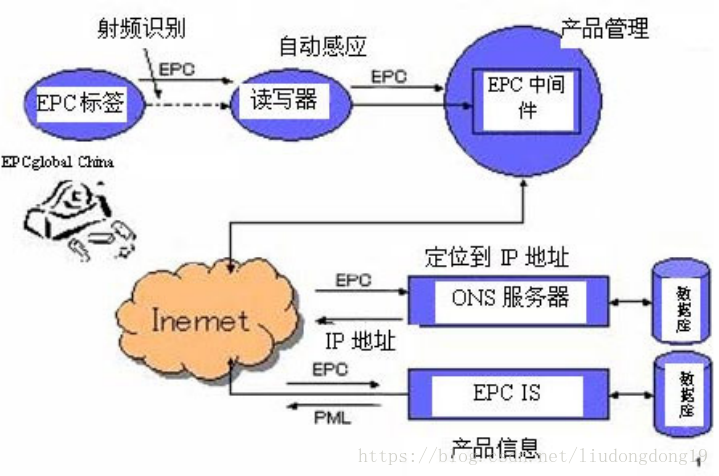

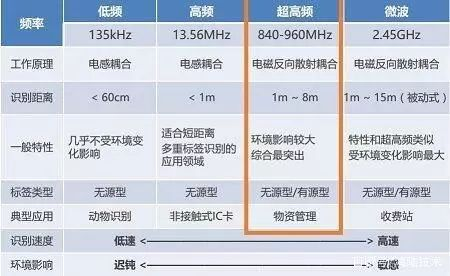

概述

【低频LF】

工作特性：阅读距离一般小于1m，存储容量为125位-512位；工作频率不受无线电频率管制；有较高的电感耦合功率可提供电子标签使用；无线信号可以穿透水、有机组织和木材等

低频的特点：电子标签内保存的数据量较少，阅读距离较短，电子标签外形多样，阅读天线方向性不强等。主要用于短距离、低成本的应用中，如：门禁、校园卡、煤气表、水表等。

相关标准：国际：ISO11784/11785和ISO18000-2

典型应用：动物识别、商店防盗系统（EAS）、远程钥匙门禁、工具识别（医院手推车）、玩具、树木监控、马拉松赛跑等。低频系统比较成熟，读写系统也成熟，读写设备价格低廉。但是，由于其谐振率低，标签需要制作电感值很大的绕线电感，并常常需要封装片外谐振电容，所以其标签的成本反而比其他频段高。

【高频（HF）】

工作特性：数据传输快，典型值为106Kbit/s；存储容量范围为：128位-8K以上字节都有；支持密码功能或使用微处理器；该频段标签在实际应用中使用量最大。

高频的特点：用于需传送大量数据的应用系统，如：图书档案管理系统、智能货架的管理等。

相关标准：国际：ISO14443、ISO15693和ISO18000-3；国内：GB/T 33848.3-2017

典型应用：护照、电子签证、身份证、驾驶证、公交卡等身份识别应用，高频的应用主要为图书馆管理、门禁系统、瓦斯钢瓶的管理及酒店门锁管理等。

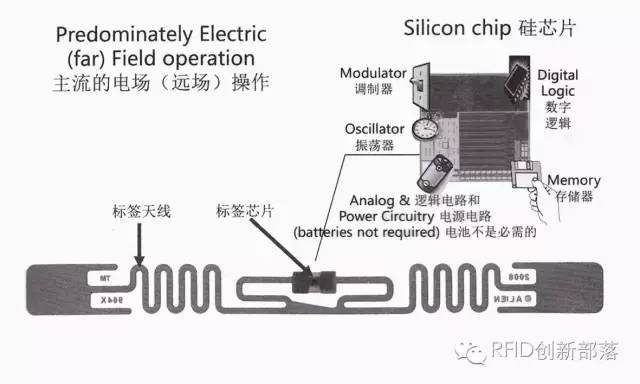

【超高频（UHF）】

工作特性： 读取距离较远、信息传输速率较快；可同时进行多标签识别；主要采用无源电子标签适用于3-10米的应用场合；世界不同地区采用了不同的通信频率，支持国标双频920MHz～925MHz、840MHz～845MHz和FCC,902MHz～928MHz以及ETSI，865MHz～868MHz；为实现物联网的主要频段；该频段的电波不能通过水，灰尘，雾等悬浮颗粒物质；

超高频的特点：电子标签及阅读器成本均较高，标签内保存的数据量较大，阅读距离较远（可达十几米），适应物体高速运动，性能好。主要应用在航空、铁路包裹的管理，集装箱的管理，后勤管理系统，生产线自动化的管理等。

典型应用：仓储管理、生产线自动化管理、供应链管理、固定资产管理、机场行李分拣、新零售、集装箱管理、预制件管理及服装管理等。

1、物品定位与查找超高频LED声光提醒电子标签，是一款带有声光提醒功能的超高频电子标签，能在物品管理中快速寻物（被寻的物品有发光发声提示）。广泛应用于库房盘点物品定位、货架定位、衣帽查找定位、图书查找定位、档案查找定位等应用领域。

2、温度检测温度传感RFID标签主要应用于记录供应链中货物在任何位置的状态，温度传感器RFID标签作为独特的产品标识是第一选择，特别是药品，食品，身体护理用品，海鲜，烟草，饮料等的储存有很大帮助，其外形小巧，易于贴装。适用于各种场景。

3、户外资产管理红外线、紫外线的长期照射会对RFID标签的芯片造成损害，从而影响RFID标签的使用。带IR/UV防护功能的RFID标签，可以有效减少这些影响。广泛应用于户外资产的管理，尤其是车辆的管理。

4、液体包装标识管理直接贴在液体包装表面的高性能超高频电子标签，其技术优势在于多标签读取性好、读距远、读取速度快、信息存储量大、安全性高、抗液体干扰能力强。广泛应用于液体包装标识。

5、物流运输管理新型TD可侦测防转移铅封电子标签，采用特殊的制作工艺，以钢丝作为标签侦测线。钢丝插入锁孔后，无法拔出；剪断钢丝，则标签侦测状态改变。相比传统铅封电子标签，具有更高的安全防拆等级。广泛应用于供应链、物流、交通、运输等过程中的物品标识，如集装箱、货柜、箱子等，方便跟踪和溯源监管，防止物品被盗或损失。

【微波】

频率为2.45GHz、5.8GHz、433MHz

工作特性：主要采用有源电子标签；该频段可适用于隧道、山区等复杂环境；其标签穿透性强和饶射性强；传输距离远，适用于100米以内的距离；标签由于带电池，其造价较高。

典型应用：高速不停车收费（ETC）、机动车辆远程控制上锁系统（RKE）、实时定位系统（RTL）以及人员管理等应用。

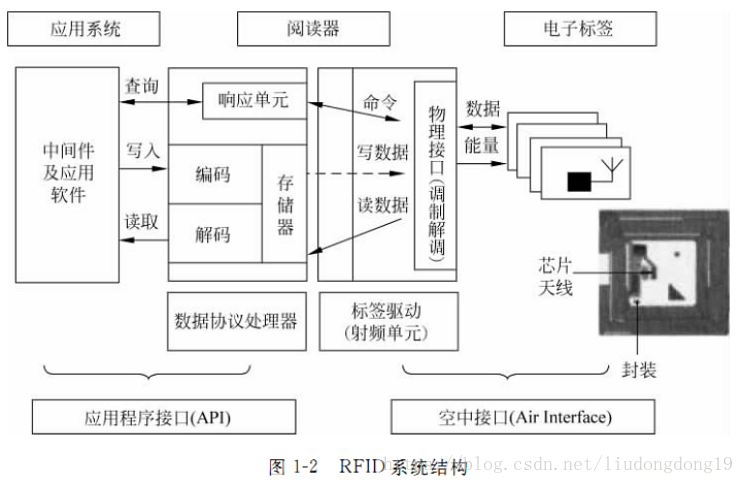

【RFID体系结构图】

由阅读器、电子标签、RFID中间件和应用系统软件4部分构成

【新型RFID标签】

1、国内水分传感器 RFID 标签智能无源无线水分传感器 UHF RIFD 标签，感知到水分后，通过捕获的 UHF 电磁波能量发送储存在芯片中的信息。读写器接收到信号经过解码和调制处理后，通过 WIFI 在无线局域网传输到手机、PDA、电脑等智能终端。也可以通过路由器传输到云端然后通过服务器传输到手机、PDA、电脑等智能终端，实现信息远程传输。智能水分传感器 RFID 标签适合在儿童和老人纸尿裤、创口贴伤口裂开检查、儿童一次性汗巾、水处理厂水管检漏等各个领域中使用

2、斯坦福大学的工程师开发出了无线传感器，可贴在皮肤上以跟踪人们的健康状况。斯坦福工程师开发了实验贴纸，可以收集皮肤发出的生理信号，然后通过无线方式将这些健康数据发送到夹在衣服上的接收器上。它是BodyNet系统的所有组成部分。“BodyNet”的可穿戴技术，将首先应用于医疗环境，如监测睡眠障碍患者或心脏病患者。

3、温度RFID标签
