概述

本文介绍传统RFID标签技术，回答：什么是RFID？RFID标签用于什么？RFID标签如何工作？等问题。本文还简介了这项技术的发展过程和实现低成本的困难，为今后的无芯片RFID标签技术介绍做好铺垫。

射频识别

射频识别 (Radio frequency identification, RFID)是一种利用射频(radio frequency, RF)波对物体进行自动识别的无线数据采集技术。RFID依靠RF波在称为RFID标签(RFID tag)的数据传输设备和询问器之间进行数据传输。

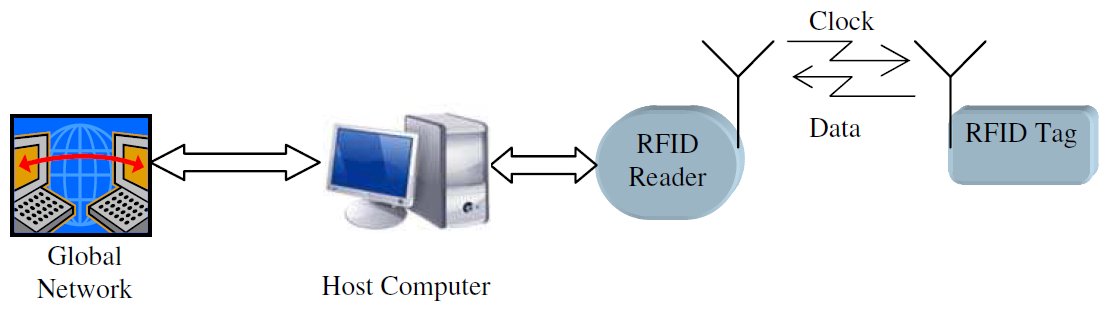

如图1所示，一个典型的RFID系统由三个主要部件组成：

一台阅读器(reader)或询问器(interrogator)，它将询问信号发送到一个待识别的RFID标签；
一个RFID标签(tag)或应答器(transponder)，它包含ID码；
以及中间件软件(middleware software)，它维护接口和软件协议，将来自阅读器的ID数据编码和解码到大型机或个人计算机上。

RFID阅读器只能读取处于它询问区之内的标签。阅读器通常连接到一台主机，主机执行额外的信号处理，以及显示标签的特征。主机也可以通过互联网连接，以实现全球连接/联网。

图1. 一个典型的RFID系统

图1. 一个典型的RFID系统 ⁽³⁾

我的存档免费软件
我的存档学习资料

RFID标签的发展

RFID于1948年由Stockman首次在其具有里程碑意义的论文“Communication by Means of Reflected Power”中提出。Stockman提出，通过使标签天线的负载交替地变化，有可能让反射功率的大小发生改变，从而实现调制（也称为“天线负载调制”）。这种新型无线技术现在被称为RFID。从那时起，研究人员和工程师一直致力于开发低成本的RFID系统。

RFID技术自1970年代开始得以应用。最初，RFID标签被用于跟踪长途运输的大型物品，如奶牛、火车车厢、航空行李。这些最初的标签称为感应耦合RFID标签(inductively coupled RFID tags)，是由金属线圈、天线、玻璃制品组成的复杂系统。这种RFID标签由一台RFID阅读器产生的点磁场供电。

图2. 跟踪行李和大包裹的RFID标签

图2. 这样的RFID标签过去只用于跟踪行李和大包裹（图片来自：electronics.howstuffworks.com）

接着，为了降低标签成本，人们创造了电容耦合标签(capacitively coupled tags)。这是一种一次性标签，可以应用于较便宜的商品，并像条形码一样通用。电容耦合标签使用导电碳墨水代替金属线圈来传输数据。墨水印在纸质标签上，并用阅读器扫描。摩托罗拉的BiStatix RFID标签是这项技术的领先者。它们使用的硅芯片只有3毫米宽，能够存储96-位信息。这项技术没有受到零售商欢迎，BiStatix于2001年关闭。

RFID行业较新的创新包括有源、半无源、以及无源RFID标签(active, semi-active and passive RFID tags)。这些标签可以存储多达2千字节的数据，由微芯片、天线、以及电池（对于有源和半无源标签而言）组成。标签的组件封装在塑料、硅、或有时在玻璃内。

这些标签的基本工作方式相同：

储存在一个RFID标签芯片中的数据等待读取。
标签的天线接收来自一台RFID阅读器的天线的电磁能量。
标签使用其内部电源或从这台阅读器电磁场获取的电源，将射频波发送回这台阅读器。
这台阅读器接收这个标签的射频波，进而将频率解释为有意义的数据。

实现低成本的困难

感应耦合和电容耦合RFID标签现在已不常用，因为它们既昂贵又笨重。有源、半无源、以及无源RFID标签正在使RFID技术变得更加容易使用。这些标签的生产成本较低，可以制作得足够小，还适用于几乎任何产品。

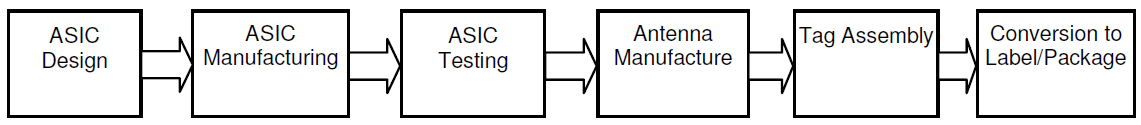

然而，用RFID取代光学条形码尚未实现，原因是RFID标签的价格（10美分）高于光学条形码的价格（低于0.1美分）。至于为什么没有廉价的RFID标签，基本的论点是，专用集成电路(Application Specific Integrated Circuit, ASIC)设计和测试以及标签天线和ASIC组装会导致昂贵的制造过程，从而无法进一步降低芯片RFID标签的价格。图3显示了制造芯片RFID标签的基本步骤。

图3. RFID标签制造工艺

图3. RFID标签制造工艺 ⁽³⁾

硅芯片的设计已经标准化了30多年，建造一家硅制造厂的成本高达数十亿美元。硅芯片是在一片一片晶圆基础上制造的，而每片晶圆的成本是固定的（大约1000美元）。由于晶圆成本与IC设计无关，因此可以根据RFID芯片所需的硅面积估算RFID芯片的成本。在缩小晶体管尺寸方面取得了重大成就，使每个晶圆面积有更多的晶体管。减少所需晶体管的数量会导致更小的硅面积，从而降低RFID芯片的成本。为此，麻省理工学院(Massachusetts Institute of Technology, MIT)做出了巨大努力，设计了一个少于8000个晶体管的RFID ASIC。虽然这将降低硅芯片成本，但其微型尺寸带来了限制和进一步的处理成本。

尽管RFID芯片的成本几乎为零，但分割晶圆、处理芯片、以及将其放置在标签上的成本仍然很高。使用比标准芯片小的芯片会增加处理芯片的成本，原因仅仅是电子行业还没有标准化芯片。因此，通过高度优化的低晶体管数ASICs、贯彻组装工艺、以及极大提高RFID芯片的年销售量（超过10亿），芯片RFID标签的5美分最低成本是现实的。

最后说明一点，本小节对低成本RFID标签实现困难的讨论并不全面，其中的分析和数据也不是最新的，它们大体上反映了2010年左右的情况。
