概述

PathView ，顾名思义，沿着特定的路径显示 Model 内的数据。 Model 能够是 QML 内建的 ListModel 、 XmlListModel ，也能够是在 C++ 中实现的 QAbstractListModel 的派生类。

PathView 恐怕是 Qt Quick 提供的 Model-View 类库中最复杂也最灵活的一个了。

要使用一个 PathView ，至少须要设置 model 、 delegate 、 path 三个属性。
model 、 delegate 假设你学习过 ListView 肯定已经接触过，这里不再细说。 path 是 PathView 的专有特性，它指定 PathView 用来放置 item 的路径。

要使用 PathView 。先要了解 Path 。

一个Path可以由下面多个Path段组成(之前讲解PathAnimation时提过):

PathLine : 由一个坐标指定的直线路径
PathPolyline : 由一个path坐标列表指定的多段路径
PathQuad : 由一个控制点生成的二次贝塞尔曲线路径
PathCubic : 由两个控制点生成的三次贝塞尔曲线路径
PathArc : 由结束坐标,以及一个radiusX和radiusY半径实现的一个圆弧(顺时针绘画)
PathAngleArc : 由中心点、半径和起始角度startAngle、旋转角度sweepAngle指定的圆弧。
PathCurve : 由一个坐标点生成的curve曲线路径(通常需要配合多个PathCurve才行)
PathSvg : 由SVG路径字符串实现的路径。你可以用它创建线条, 曲线, 弧形等等

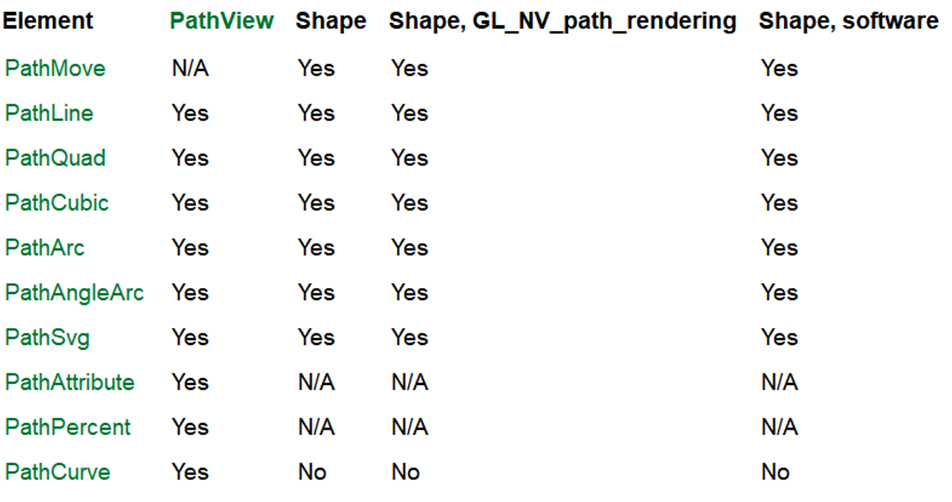

下表概述了各种路径元素的适用性:

其中PathAttribute用来给路径上定义带有值的命名属性。而PathPercent则用来对每个间距进行一个调整。

1.PathAttribute
PathAttribute对象用来给路径上的不同点指定由name和value组成的自定义属性。自定义属性将会作为附加属性公开给委托。
路径上任何特定点上的属性值都是通过下个PathAttributes插入的。然后两个点之间的路径会根据属性value值做插值计算.
比如下面这个(参考QT帮助):

path: Path {
        startX: 120; startY: 100
        PathAttribute { name: "iconScale"; value: 1.0 }    // 给(120,100)添加属性iconScale = 1.0、iconOpacity = 1.0
        PathAttribute { name: "iconOpacity"; value: 1.0 }
        PathQuad { x: 120; y: 25; controlX: 260; controlY: 75 }
        PathAttribute { name: "iconScale"; value: 0.3 }    // 给(120,25)添加属性iconScale = 0.3 iconOpacity = 0.5
        PathAttribute { name: "iconOpacity"; value: 0.5 }
        PathQuad { x: 120; y: 100; controlX: -20; controlY: 75 }
}

这里我们最后还有一个贝塞尔曲线,终点是(120,100),这里并未给它赋PathAttribute自定义属性,这是因为开头已经给(120,100)添加了属性.所以这里省略掉了.
大家不妨试试改成这样(其实效果一样):

path: Path {
        startX: 120; startY: 100
        PathAttribute { name: "iconScale"; value: 1.0 }    // 给(120,100)添加属性iconScale = 1.0、iconOpacity = 1.0
        PathAttribute { name: "iconOpacity"; value: 1.0 }
        PathQuad { x: 120; y: 25; controlX: 260; controlY: 75 }
        PathAttribute { name: "iconScale"; value: 0.3 }    // 给(120,25)添加属性iconScale = 0.3 iconOpacity = 0.5
        PathAttribute { name: "iconOpacity"; value: 0.5 }
        PathQuad { x: 120; y: 100; controlX: -20; controlY: 75 }
        PathAttribute { name: "iconScale"; value: 1.0 }    // 给(120,100)添加属性iconScale = 1.0、iconOpacity = 1.0
        PathAttribute { name: "iconOpacity"; value: 1.0 }
}

2.PathPercent
PathPercent用来设置每个路径上的显示item的百分比比例,通常放在路径元素后面,来指示前面的路径显示item的百分比比例
比如下面示例:

path:Path {
        startX: 20; startY: 100
        PathQuad { x: 50; y: 180; controlX: 0; controlY: 80 }
        PathPercent { value: 0.25 }
        PathLine { x: 150; y: 180 }
        PathPercent { value: 0.75 }
        PathQuad { x: 180; y: 100; controlX: 200; controlY: 80 }
}

将50%的item放置在PathLine路径上,然后25%的item放置在其它PathQuad上.

3.PathView实战

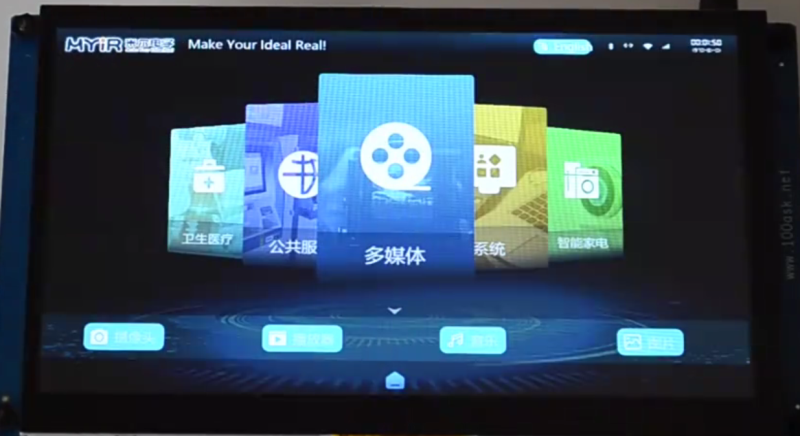

我们参考韦东山之前发布的一个Qt开源视频,如下图所示:

最终做出来如下图所示:

效果图如下所示(有点大,需要多等下刷新出来):

源码已经上传到群里,由于我们借用了别人的UI图,所以请不要将别人的UI图片用在商业上,仅供学习参考使用！！！

核心代码如下所示:

ListModel {
          id: mymodel

          ListElement {
              name: "多媒体"
              back: "qrc:/images/media_nor.png"
          }
          ListElement {
              name: "系统设置"
              back: "qrc:/images/system_nor.png"
          }
          ListElement {
              name: "智能家电"
              back: "qrc:/images/machine_nor.png"
          }
          ListElement {
              name: "卫生医疗"
              back: "qrc:/images/medical_nor.png"
          }
          ListElement {
              name: "公共服务"
              back: "qrc:/images/public_nor.png"
          }
      }

    Component {
        id: delegate
        App {
            id: rect
            width: itemSize.width
            height: itemSize.height
            z: PathView.iconZ
            scale: PathView.iconScale
            imagSrc: back
            label: name
            enabled: view.opacity == 1.0

            transform: Rotation{
                origin.x: rect.width/2.0
                origin.y: rect.height/2.0
                axis{x:0;y:1;z:0}
                angle: rect.PathView.iconAngle
            }
            MouseArea {
                anchors.fill: parent
                onClicked: {
                    if (view.currentIndex == index)
                        newJumpWindow("qrc:/AppWindow.qml", name)
                }
            }
        }
    }

    PathView {
        id: view
        anchors.centerIn: parent
        width: (itemCount-1.9)*itemSize.width
        height: wind.height
        model: mymodel
        delegate: delegate
        flickDeceleration: 300
        preferredHighlightBegin: 0.5
        preferredHighlightEnd: 0.5
        pathItemCount: itemCount
        clip: true
        enabled: opacity == 1.0
        path: Path {
            id: path
            startX: 0
            startY: view.height * 0.45

            PathAttribute{name:"iconZ";value: 0}
            PathAttribute{name:"iconAngle";value: -50}
            PathAttribute{name:"iconScale";value: 0.7}
            PathLine{x:view.width/2; y: path.startY}  // 设置初始Z为0,角度为70 大小比例为0.6

            PathAttribute{name:"iconZ";value: 100}
            PathAttribute{name:"iconAngle";value: 0}
            PathAttribute{name:"iconScale";value: 1.0}

            PathLine{x:view.width; y: path.startY}
            PathAttribute{name:"iconZ";value: 0}
            PathAttribute{name:"iconAngle";value: 50}
            PathAttribute{name:"iconScale";value: 0.7}

        }
    }

未完待续 ~
