概述

QT滚动区控件(滚动条控件)QScrollArea简介

滚动区域控件QScrollArea用于显示一个画面中的子部件的内容。如果部件超过画面的大小，视图可以提供滚动条，这样就可以看到部件的整个区域。

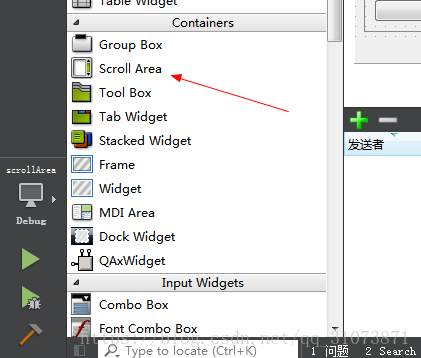

QScrollArea属于控件容器类，可以直接在ui中拖出来。

对于QScrollArea，最难搞懂的就是：如何控制它，才能让它在我们想要出现滚动条的时候出现滚动条。

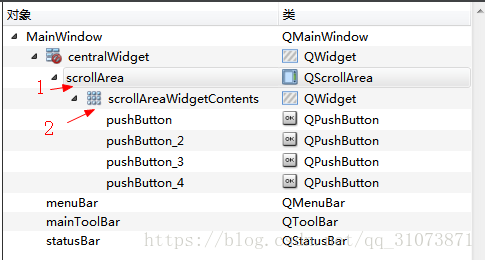

我们拖入一个QScrollArea，再向他里面拖入4个button，观察信息如下：

可以发现，4个button并不是直接位于QScrollArea中的，而是位于它的成员scorllAreaWidgetContents中的，这个成员的类型也是控件类型QWidget，也就是说，QScrollArea这个容器本身就套了两层，我们放入的按钮等控件，都处在scrllAreaWidgetContents层，下文中我把QScrollArea.widget统一称之为“内部容器”或者"内容层"，内部容器是QScrollArea这个控件的子控件。

"内容层"相当于一块很大的幕布，按钮、label等控件都被绘制在了幕布上，而QScrollArea相当于一个小窗口，透过这个小窗口我们看一看到幕布上的一小部分内容，拖动滚动条相当于在窗口后面移动幕布，这样我们就能透过窗口看到幕布上不同位置的内容。

这个幕布本质上就是一个QWidget，如果QScrollArea是从UI设计师界面拖出来的，那么QT会自动为我们创建这个幕布，如果你是用代码new出来的QScrollArea，那么不要忘记同时new一个幕布widget，并通过QScrollArea::setWidget(QWidget *)把幕布和QScrollArea关联起来。

这里有一个坑，如果你写了一个功能更强的QScrollArea的子类，假设叫QScrollAreaEx（里面自带幕布，幕布中自带一些按钮什么的），在ui设计师界面把QScrollArea提升为QScrollAreaEx的时候，你会发现，按钮并没有显示出来，why？因为QT自动生成的ui代码中，new了一个幕布控件，并把这个空的幕布赋给了QScrollAreaEx对象，这真是太坑了。解决方案有两种，①自己用代码new QScrollAreaEx，②在ui中拖出一个非QScrollArea的QWidget控件，然后提升为QScrollAreaEx。

一旦理解了幕布和观察窗口的关系，就能很容易的总结出QScrollArea的标准编程步骤，分这么几种情况：

QScrollArea纯代码实现

(1) new QscrollArea

(2) new 内部的幕布容器

(3) new 布局,例如网格布局QGridLayout（前3步不分先后顺序）或者你想用的其他布局

(4) 向布局中添加你想要的控件（这一步必须位于步骤3之后，这不是废话吗）

(5) 关联"幕布控件"和"布局"（如果在创建布局时，就把布局构造在了幕布控件中，那么这一步就省了）

(6) 给QScroolArea设置幕布，也即调用QScrollArea::setWidget(QWidget *)，这一步必须位于步骤4、5之后。

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include <QHBoxLayout>
#include <QPushButton>
#include <QScrollArea>

MainWindow::MainWindow(QWidget *parent) :
  QMainWindow(parent),
  ui(new Ui::MainWindow)
{
  ui->setupUi(this);

  QScrollArea * scrollArea = new QScrollArea(this);
  QWidget * pWgt = new QWidget;

  QHBoxLayout *pLayout = new QHBoxLayout();//网格布局
    for(int i = 0; i < 100; i++)
    {
      QPushButton *pBtn = new QPushButton();
      pBtn->setText(QString("按钮%1").arg(i));
      pBtn->setMinimumSize(QSize(60,30));  //width height
      pLayout->addWidget(pBtn);//把按钮添加到布局控件中
    }
  pWgt->setLayout(pLayout);

  //这一句setWidget必须放在pWgt里面的内容都准备完毕之后，否则显示有问题
  scrollArea->setWidget(pWgt);
  setCentralWidget(scrollArea);
}

MainWindow::~MainWindow()
{
  delete ui;
}

QScrollArea是直接从ui里拖出来

滚动区里面的控件是代码new的，那么编程步骤如下：

只做上一种情形的步骤（3）（4）（5）即可。

QScrollArea和它里面的控件都是直接在ui里拖出来的

这种情形不用写代码，只要在滚动区域把控件摆放好，然后使用任意一种布局即可，如下2图所示：

一句话总结QScrollArea何时出现滚动条

只要幕布控件scorllAreaWidgetContents的大小超过了QScrollArea的大小，就会自动出现滚动条；如果幕布比观察窗口还小，那就不会出现滚动条。

最后再看几个实例

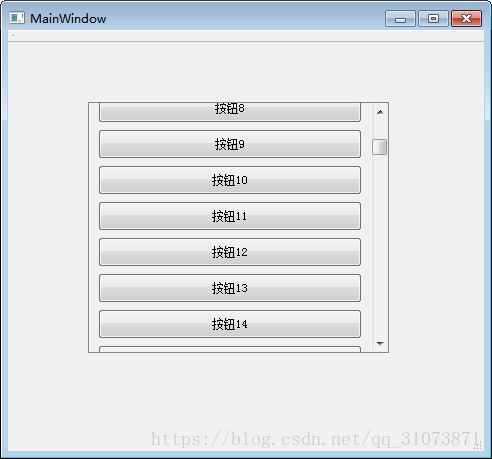

我给scorllAreaWidgetContents成员设置宽高最小值为500*1000，这么高的scorllAreaWidgetContents，显然QScrollArea在高度上是无法容纳下的。实际上，看效果发现，还没有运行程序，就已经有滚动条了：

我们运行一下程序，然后把窗口缩小，看看是不是当窗口<scorllAreaWidgetContents最小值500*1000时，会自动出现水平滚动条。看下图发现，并没有出现我们期望的效果。

原因就是，水平滚动条，只有当QScrollArea<内部的QWidget时，才会出现，显然上图中，QScrollArea虽然没显示全，但是QScrollArea的宽度仍然保持原值，只是被遮住了而已。要想使QScrollArea的宽度变小，要么通过程序直接修改，要么通过设置布局，使QScrollArea的宽度随窗体的宽度减小而减小。我们这里就简单一点，直接给窗体设置网格布局：

使得QScrollArea的大小受窗体大小驱动。运行起来，再看下效果：

再补充几点：

内部的小QWidget与QScrollArea的关系，就像是给QScrollArea设置了网格布局，然后把小QWidget放进了这个布局中，如果给小QWidget设置的最大宽高<QScrollArea的实时大小，那么QScrollArea会显示出空白，而空白部分是无法放置/显示我们自己拖入的控件的，如下图：

技巧：

通过上述操作，我们知道了，我们可以通过设置内部小QWidget的宽、高最小值，来让外部QScrollArea适时的出现滚动条，那么到底把小QWidget的宽、高最小值设置为多少合适呢？

答案是显然的：把小QWidget的宽、高最小值设置为刚好能容纳内部的按钮等控件，这样看起来最舒服。难道我要先计算或者观察一下按钮等控件占用的面积之后，才能去设置小QWidget的宽、高最小值吗？

这样做太费劲了，我们肯定不会去这样做，除非是用ui设计师拖控件时，所见即所得，才无需计算小QWidget的宽、高最小值。用代码写界面时，最好的做法是：

1、向小QWidget中添加按钮等控件时，随着添加的按钮增多，小QWidget自动变大，显然用QGridLayout来做就能实现这个自动增大这个需求。自动增大也只是出现创建内部容器阶段，一旦内部容器和布局、布局内的控件都创建和添加完毕，后续即使再向布局中添加控件，内部容器也不会自动增大了，这时只有靠setGeometry或者resize手动修改内部容器的大小了。

2、添加完控件后，手动调用一下adjustSize函数，该函数会根据所有子控件的大小之和，来调整父控件的大小。

步骤如下：先在ui中拖入一个QScrollArea控件，名字为scrollArea，然后添加代码：

MainWindow::MainWindow(QWidget *parent) :
  QMainWindow(parent),
  ui(new Ui::MainWindow)
{
  ui->setupUi(this);

  QGridLayout *pLayout = new QGridLayout();//网格布局
  for(int i = 0; i < 100; i++)
  {
    QPushButton *pBtn = new QPushButton();
    pBtn->setText(QString("按钮%1").arg(i));
    pBtn->setMinimumSize(QSize(60,30));  //width height
    pLayout->addWidget(pBtn);//把按钮添加到布局控件中
  }
  ui->scrollArea->widget()->setLayout(pLayout);//把布局放置到QScrollArea的内部QWidget中
}
