概述

首先要了解QChartView、QChart、QLineSeries、QValueAxis的实体之间的关系，例如一个QChartView中可以包含几个QValueAxis？这些可参考 Qt图形图像开发曲线图表模块QChart库基本用法、各个类之间的关系说明

每个chart可以包含多个QLineSeries数据系列，每个QLineSeries数据系列又包含了2个QValueAxis数值轴或QDateTimeAxis时间轴。

那么这个chart中的多个数据系列，一起显示在同一个chart中，会是什么情形？

新建ui工程，并添加MainWindow私有变量：

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QChartView>
#include <QChart>
#include <QLineSeries>
#include <QValueAxis>

QT_CHARTS_USE_NAMESPACE

namespace Ui {
class MainWindow;
}

class MainWindow : public QMainWindow
{
 Q_OBJECT

public:
 explicit MainWindow(QWidget *parent = 0);
 ~MainWindow();

private:
 Ui::MainWindow *ui;
 QChart *chart;//非必要（QCharView实体中自带一个QChart实体）
 QLineSeries *series_sin, *series_cos;
 QValueAxis *axis_x_sin, *axis_y_sin, *axis_x_cos, *axis_y_cos;
};

#endif // MAINWINDOW_H

MainWindow::MainWindow(QWidget *parent) :
 QMainWindow(parent),
 ui(new Ui::MainWindow),
 chart(new QChart),//或者不用new，直接指向ui->graphicsView->chart()也行
 series_sin(new QLineSeries),//sin曲线的数据点
 series_cos(new QLineSeries),//cos曲线的数据点
 axis_x_sin(new QValueAxis),//sin的X轴
 axis_y_sin(new QValueAxis),//sin的Y轴
 axis_x_cos(new QValueAxis),//cos的X轴
 axis_y_cos(new QValueAxis)//cos的Y轴
{
 ui->setupUi(this);
 ui->graphicsView->setChart(chart);//view中显示出chart

 for(float x = 0; x < 10; x += 0.1)
 {
  series_sin->append(x, sin(x));
 }
 axis_x_sin->setRange(-5,25);
 axis_y_sin->setRange(-2,2);
 chart->addSeries(series_sin);
 /*功能是：添加轴，并把轴和数据系列连接。注意，这一行并不能用来给chart添加数据系列
  添加数据系列，要用chart->addSeries*/
 chart->setAxisX(axis_x_sin, series_sin);
 chart->setAxisY(axis_y_sin, series_sin);


 for(float x = 10; x < 20; x += 0.1)
 {
  series_cos->append(x, cos(x));
 }

 axis_x_cos->setRange(5,25);
 axis_y_cos->setRange(-2,2);
 chart->addSeries(series_cos);
 chart->setAxisX(axis_x_cos, series_cos);//cos使用自己的X轴
 chart->setAxisY(axis_y_cos, series_cos);
// chart->setAxisX(axis_x_sin, series_cos);//cos共享sin曲线的X轴
// chart->setAxisY(axis_y_sin, series_cos);
}

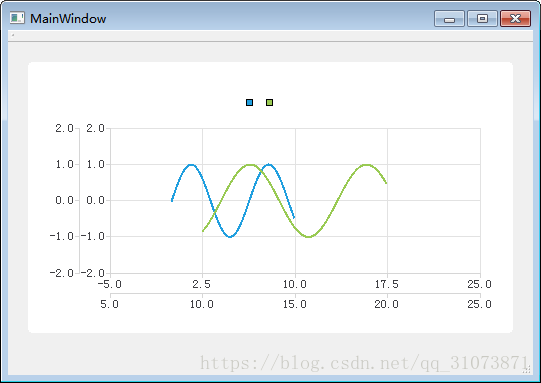

运行结果如下所示，我们发现，两条曲线各自为政。
