概述

QChart坐标轴和数据不对应问题描述：

lineseries->append(4, 10);
lineseries->append(5, 8);
Chart->addSeries(lineseries); // 将 series 添加至图表中
axisX->setRange(0, 15);//设置X的显示范围
axisY->setRange(-20, 20);
lineChart->setAxisX(axisX);//把轴添加到图表中
lineChart->setAxisY(axisY);

结果发现，数据系列中的点（4，10）在坐标系中的坐标不是（4，10）

原因在于，轴和数据系列没有连接。

一个图表QChart中可以有多个数据系列（也即一个图表中可以有多条曲线，甚至可以同时包含散点图和折线），每个数据系列都必须与两个坐标轴相连接。

连接方法有两种：

（1）在给图表设置轴时，顺便与数据系列相连

lineChart->setAxisX(axisX, lineseries);//把轴添加到图表中,同时把数据系列与这个轴相连

lineChart->setAxisY(axisY, lineseries);//

（2）单独的语句把数据系列和轴相连（只有series已经被添加进chart之后，再执行attachAxis才能有效）

lineseries->attachAxis(axisX);

lineseries->attachAxis(axisY);

密集的散点图无法显示问题描述

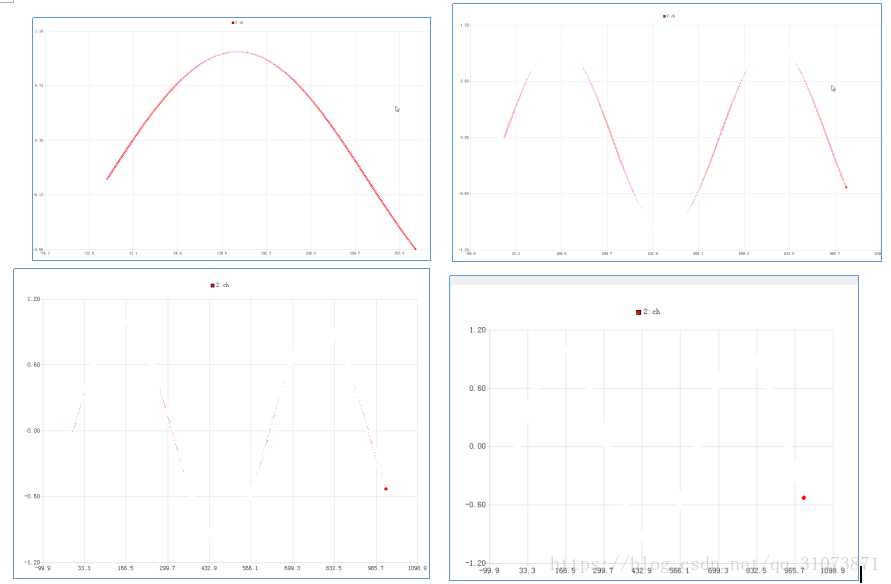

如下图所示：一个由1000个point组成的QScatterSeries，密集的部分显示不出来，只有放大之后才能看清。

更恶劣的情况是，把chartView缩小之后，最后只能看见最后一个点。

原因分析：QT绘制图形时，会用到QBrush和QPen，QPen用于绘制轮廓，QBrush用于绘制填充，默认情况下，QScatterSeries绘制散点时，用的QPen的颜色是白色的，也即绘出的散点，带白色边框，图像缩小之后，白色边框把填充的红色给遮挡住了。把散点放大之后，就能明白我说的意思了

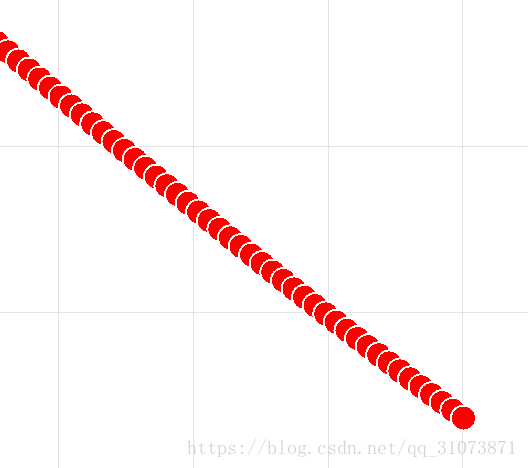

如下图：

解决方法：给QScatterSeries设置QPen的粗细为0，或者透明，或者不使用QPen，均可解决这一问题，示例代码如下：

QScatterSeries scatterSeries;
scatterSeries.setMarkerSize(25);//设置点的大小（单位：像素数）
scatterSeries.setMarkerShape(QScatterSeries::MarkerShapeCircle);//点的形状：方形/圆形/自己用pen画

//方法1，设置画笔的粗细为0
QPen pen;
pen.setWidth(0);
cntScatterSeries.setPen(pen);

//方法2：把画笔的颜色设置为透明
ScatterSeries.setPen(QPen(Qt::transparent));

//方法3：不使用画笔（只用QBrush填充点，）
ScatterSeries.setPen(QPen(Qt::NoPen));//画出的点不带轮廓

效果如下：已经没有轮廓了，这样即使把图像缩小也不会被白色轮廓给遮挡住了
