概述

本节引言

LinearLayout也是我们用的比较多的一个布局,我们更多的时候更钟情于他的weight(权重)属性，等比例划分，对屏幕适配还是帮助蛮大的;但是使用LinearLayout的时候也有一个问题，就是当界面比较复杂的时候，需要嵌套多层的 LinearLayout,这样就会降低UI Render的效率(渲染速度),而且如果是listview或者GridView上的 item,效率会更低,另外太多层LinearLayout嵌套会占用更多的系统资源,还有可能引发stackoverflow; 但是如果我们使用RelativeLayout的话,可能仅仅需要一层就可以完成了,以父容器或者兄弟组件参考+margin +padding就可以设置组件的显示位置,是比较方便的!当然,也不是绝对的,具体问题具体分析吧! 总结就是:尽量使用RelativeLayout + LinearLayout的weight属性搭配使用吧！

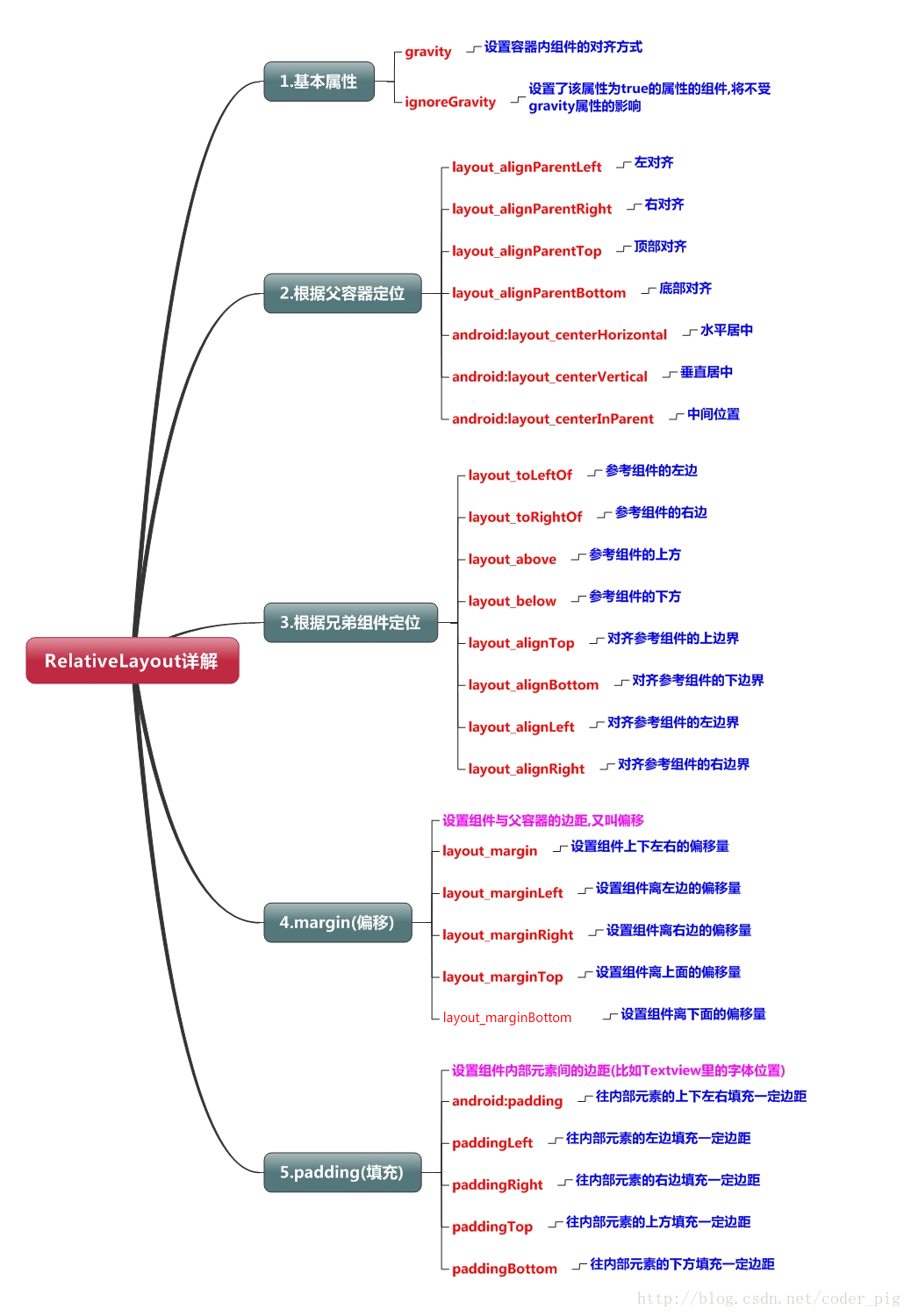

核心属性图

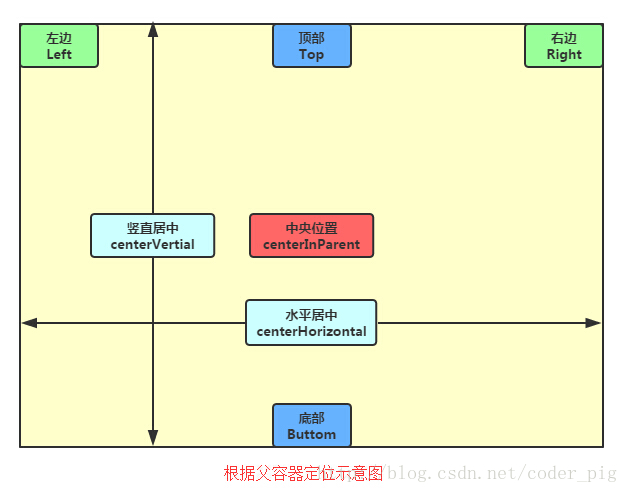

2.父容器定位属性示意图

3.根据兄弟组件定位

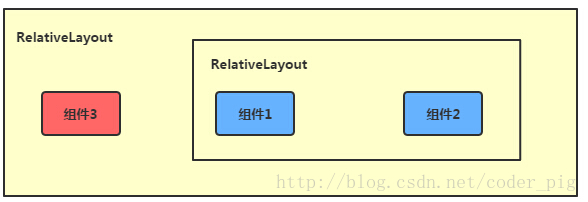

恩,先说下什么是兄弟组件吧,所谓的兄弟组件就是处于同一层次容器的组件,如图

图中的组件1,2就是兄弟组件了,而组件3与组件1或组件2并不是兄弟组件,所以组件3不能通过组件1或2来进行定位,比如layout_toleftof = "组件1"这样是会报错的！切记！关于这个兄弟组件定位的最经典例子就是"梅花布局"了,下面代码实现下:

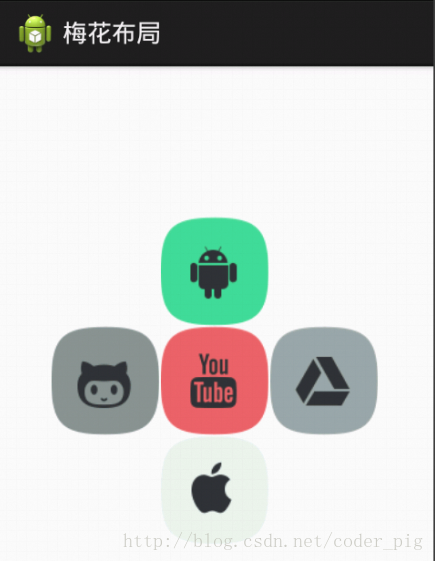

运行效果图：

实现代码：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:id="@+id/RelativeLayout1"
  android:layout_width="match_parent"
  android:layout_height="match_parent" >

  <!-- 这个是在容器中央的 -->

  <ImageView
    android:id="@+id/img1"
    android:layout_width="80dp"
    android:layout_height="80dp"
    android:layout_centerInParent="true"
    android:src="@drawable/pic1"/>

  <!-- 在中间图片的左边 -->
  <ImageView
    android:id="@+id/img2"
    android:layout_width="80dp"
    android:layout_height="80dp"
    android:layout_toLeftOf="@id/img1"
    android:layout_centerVertical="true"
    android:src="@drawable/pic2"/>

  <!-- 在中间图片的右边 -->
  <ImageView
    android:id="@+id/img3"
    android:layout_width="80dp"
    android:layout_height="80dp"
    android:layout_toRightOf="@id/img1"
    android:layout_centerVertical="true"
    android:src="@drawable/pic3"/>

  <!-- 在中间图片的上面-->
  <ImageView
    android:id="@+id/img4"
    android:layout_width="80dp"
    android:layout_height="80dp"
    android:layout_above="@id/img1"
    android:layout_centerHorizontal="true"
    android:src="@drawable/pic4"/>

  <!-- 在中间图片的下面 -->
  <ImageView
    android:id="@+id/img5"
    android:layout_width="80dp"
    android:layout_height="80dp"
    android:layout_below="@id/img1"
    android:layout_centerHorizontal="true"
    android:src="@drawable/pic5"/>

</RelativeLayout>

4.margin与padding的区别

初学者对于这两个属性可能会有一点混淆，这里区分下：首先margin代表的是偏移,比如marginleft = "5dp"表示组件离容器左边缘偏移5dp; 而padding代表的则是填充,而填充的对象针对的是组件中的元素,比如TextView中的文字比如为TextView设置paddingleft = "5dp",则是在组件里的元素的左边填充5dp的空间！ margin针对的是容器中的组件，而padding针对的是组件中的元素，要区分开来！下面通过简单的代码演示两者的区别:

比较示例代码如下：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  android:paddingBottom="@dimen/activity_vertical_margin"
  android:paddingLeft="@dimen/activity_horizontal_margin"
  android:paddingRight="@dimen/activity_horizontal_margin"
  android:paddingTop="@dimen/activity_vertical_margin"
  tools:context=".MainActivity" >

  <Button
    android:id="@+id/btn1"
    android:layout_height="wrap_content"
    android:layout_width="wrap_content"
    android:text="Button"/>
  <Button
    android:paddingLeft="100dp"
    android:layout_height="wrap_content"
    android:layout_width="wrap_content"
    android:text="Button"
    android:layout_toRightOf="@id/btn1"/>

  <Button
    android:id="@+id/btn2"
    android:layout_height="wrap_content"
    android:layout_width="wrap_content"
    android:text="Button"
    android:layout_alignParentBottom="true"/>
  <Button
    android:layout_marginLeft="100dp"
    android:layout_height="wrap_content"
    android:layout_width="wrap_content"
    android:text="Button"
    android:layout_toRightOf="@id/btn2"
    android:layout_alignParentBottom="true"/>

</RelativeLayout>

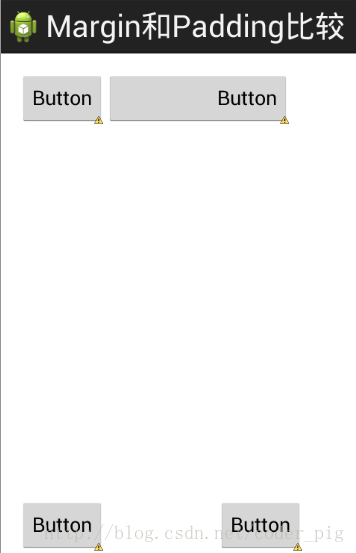

运行效果图比较：

5.很常用的一点:margin可以设置为负数

相信很多朋友都不知道一点吧，平时我们设置margin的时候都习惯了是正数的, 其实是可以用负数的,下面写个简单的程序演示下吧,模拟进入软件后,弹出广告页面的,右上角的cancle按钮的margin则是使用负数的！

效果图如下:

贴出的广告Activity的布局代码吧,当然,如果你对这个有兴趣的话可以下下demo, 因为仅仅是实现效果,所以代码会有些粗糙！

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:tools="http://schemas.android.com/tools"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  tools:context="com.jay.example.relativelayoutdemo.MainActivity"
  android:background="#00CCCCFF">

  <ImageView
    android:id="@+id/imgBack"
    android:layout_width="200dp"
    android:layout_height="200dp"
    android:layout_centerInParent="true"
    android:background="@drawable/myicon" />

  <ImageView
    android:id="@+id/imgCancle"
    android:layout_width="28dp"
    android:layout_height="28dp"
    android:layout_alignRight="@id/imgBack"
    android:layout_alignTop="@id/imgBack"
    android:background="@drawable/cancel"
    android:layout_marginTop="-15dp"
    android:layout_marginRight="-10dp" />

</RelativeLayout>
