概述

前面我们已经学习了平时实际开发中用得较多的线性布局(LinearLayout)与相对布局(RelativeLayout), 其实学完这两个基本就够用了,笔者在实际开发中用得比较多的也是这两个,当然作为一个好学的程序猿, 都是喜欢刨根问题的,所以虽说用得不多,但是还是有必要学习一下基本的用法的,说不定哪一天能用得上呢! 你说是吧,学多点东西没什么的,又不吃亏！好了,扯淡就扯到这里,开始这一节的学习吧,这一节我们会学习 Android中的第三个布局:TableLayout(表格布局)！

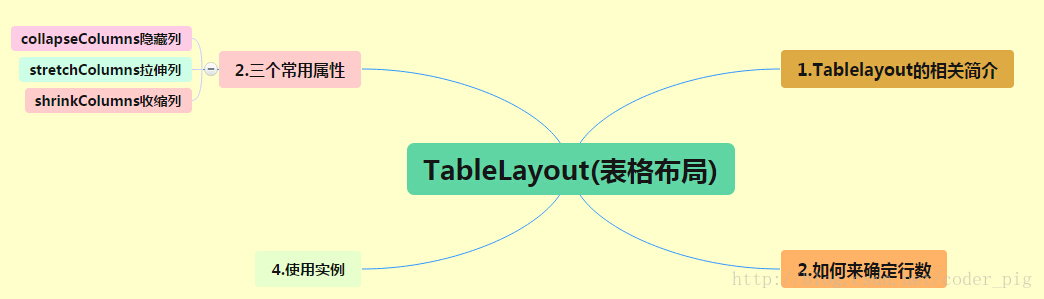

1.本节学习路线图

路线图分析： 从上面的路线图,可以看出TableLayout的用法还是很简单的,无非就是确定表格的行数,以及使用那三个属性来设置每一行中的第某列的元素隐藏,拉伸,或者收缩即可！

2.TableLayout的介绍

相信学过HTML的朋友都知道,我们可以通过< table >< tr >< td >就可以生成一个HTML的表格, 而Android中也允许我们使用表格的方式来排列组件,就是行与列的方式,就说我们这节的TableLayout! 但却不像我们后面会讲到的Android 4.0后引入的GridLayout(网格)布局一样,直接就可以设置多少行与多少列！

3.如何确定行数与列数

①如果我们直接往TableLayout中添加组件的话,那么这个组件将占满一行！！！

②如果我们想一行上有多个组件的话,就要添加一个TableRow的容器,把组件都丢到里面！

③tablerow中的组件个数就决定了该行有多少列,而列的宽度由该列中最宽的单元格决定

④tablerow的layout_width属性,默认是fill_parent的,我们自己设置成其他的值也不会生效！！！但是layout_height默认是wrapten——content的,我们却可以自己设置大小！

⑤整个表格布局的宽度取决于父容器的宽度(占满父容器本身)

⑥有多少行就要自己数啦,一个tablerow一行,一个单独的组件也一行！多少列则是看tableRow中的组件个数,组件最多的就是TableLayout的列数

4.三个常用属性

android:collapseColumns:设置需要被隐藏的列的序号
android:shrinkColumns:设置允许被收缩的列的列序号
android:stretchColumns:设置运行被拉伸的列的列序号

以上这三个属性的列号都是从0开始算的,比如shrinkColunmns = "2",对应的是第三列！
可以设置多个,用逗号隔开比如"0,2",如果是所有列都生效,则用"*"号即可
除了这三个常用属性,还有两个属性,分别就是跳格子以及合并单元格,这和HTML中的Table类似:

android:layout_column="2":表示的就是跳过第二个,直接显示到第三个格子处,从1开始算的!
android:layout_span="4":表示合并4个单元格,也就说这个组件占4个单元格

属性使用示例：

①collapseColumns(隐藏列)

流程:在TableRow中定义5个按钮后,接着在最外层的TableLayout中添加以下属性: android:collapseColumns = "0,2"，就是隐藏第一与第三列,代码如下:

<TableLayout
 android:id="@+id/TableLayout2"
 android:layout_width="fill_parent"
 android:layout_height="wrap_content"
 android:collapseColumns="0,2" >

 <TableRow>

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="one" />

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="two" />

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="three" />

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="four" />

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="five" />
 </TableRow>
</TableLayout>

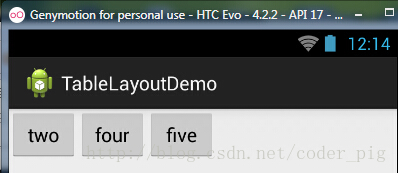

运行效果图：

②stretchColumns(拉伸列)

流程:在TableLayout中设置了四个按钮,接着在最外层的TableLayout中添加以下属性: android:stretchColumns = "1"

设置第二列为可拉伸列,让该列填满这一行所有的剩余空间,代码如下:

<TableLayout
 android:id="@+id/TableLayout2"
 android:layout_width="fill_parent"
 android:layout_height="wrap_content"
 android:stretchColumns="1" >

 <TableRow>

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="one" />

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="two" />

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="three" />

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="four" />
 </TableRow>
</TableLayout>

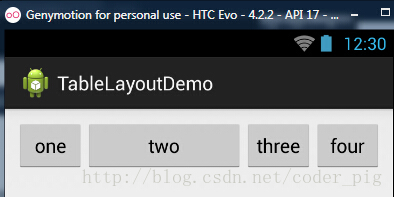

运行效果图：

③shrinkColumns(收缩列)

步骤:这里为了演示出效果,设置了5个按钮和一个文本框,在最外层的TableLayout中添加以下属性: android:shrinkColumns = "1"

设置第二个列为可收缩列,代码如下:

<TableLayout
 android:id="@+id/TableLayout2"
 android:layout_width="fill_parent"
 android:layout_height="wrap_content"
 android:shrinkColumns="1" >

 <TableRow>

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="one" />

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="two" />

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="three" />

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="four" />

  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="five" />

  <TextView
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="文本XX" />
 </TableRow>
</TableLayout>

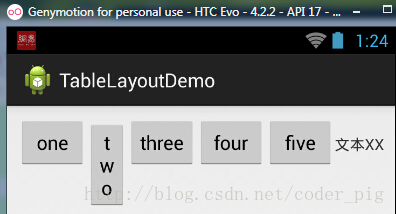

运行截图：

从图中我们可以看到two这个按钮被挤压成条条状,这个就是收缩,为了保证表格能适应父容器的宽度！至于另外两个属性就不讲解了,用法和HTML相同！有兴趣的可以研究下！

5.使用实例

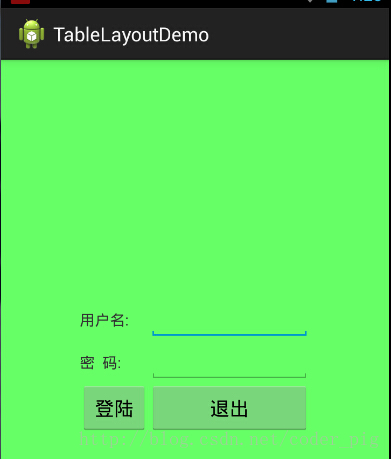

使用TableLayout来完成简单的登录界面,运行效果图如下:

流程解析:

①调用gravity属性,设置为center_vertical,让布局里面的组件在竖直方向上居中

②将TableLayout中的第一和第四列设置为可拉伸

③在每个TableRow中添加两个TextView,用于拉伸填满该行,这样可以让表格水平居中

android:stretchColumns="0,3" 设置为0.3，是为了让两边都充满,那么中间部分就可以居中了

详细代码如下：

<TableLayout xmlns:android="http://schemas.android.com/apk/res/android"
 xmlns:tools="http://schemas.android.com/tools"
 android:id="@+id/TableLayout1"
 android:layout_width="match_parent"
 android:layout_height="match_parent"
 tools:context=".MainActivity"
 android:stretchColumns="0,3"
 android:gravity="center_vertical"
 android:background="#66FF66"
 >

 <TableRow>
  <TextView />
  <TextView
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="用户名:"/>
  <EditText
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:minWidth="150dp"/>
  <TextView />
 </TableRow>

 <TableRow>
  <TextView />
  <TextView
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="密 码:"
  />
  <EditText
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:minWidth="150dp"
  />
  <TextView />
 </TableRow>

 <TableRow>
  <TextView />
  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="登陆"/>
  <Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:text="退出"/>
  <TextView />
 </TableRow>

</TableLayout>
