OpenCV-Python[第二章]——画图函数

简介

学习使用OpenCV画几何图形，主要的函数为：cv2.line(),cv2.circle(),cv2.rectangle(),cv2.ellipse(),cv2.putText等。

相关说明

上述几个函数具有如下的相同类型的参数：

• img: 背景图像
• color: 形状的颜色。格式为BGR，是一个元组，如（255,0,0)表示蓝色。如果是灰度图像则只需要传入灰度值。
• thickness：厚度，默认值为1，如果对封闭图形传入-1,则会填充整个图形。
• lineType: 线的类型，默认是8-连通，传入cv2.LINE_AA则是反锯齿，反锯齿在画曲线时看起来会更平滑。

画线

画线需要指定起点和终点。

画矩形

画矩形需要指定左上点和右下点。

画园

画园需要指定圆心与半径

画椭圆

画椭圆需要的参数比较多：
中心点（x,y),轴长(长轴，短轴），椭圆的逆时针方向旋转角，起始角，终止角
起止角和终止角(顺时针方向）决定了椭圆的扇形。
img = cv2.ellipse(img,(256,256),(100,50),0,0,180,255,-1)

画多边形

画多边形需要提供各个顶点的坐标。示例代码如下：

pts = np.array([[10,5],[20,30],[70,20],[50,10]], np.int32)
pts = pts.reshape((-1,1,2))
img = cv2.polylines(img,[pts],True,(0,255,255))

第3个参数为True表示连成封闭图形，否则只是依次连接各个点。

添加文本

相关代码如下：

font = cv2.FONT_HERSHEY_SIMPLEX
cv2.putText(img,'Hello,OpenCV',(10,500), font, 1,(255,255,255),2,cv2.LINE_AA)

主要参数有：
文本内容，起点坐标，字体，字体大小，颜色，线宽，线类型。

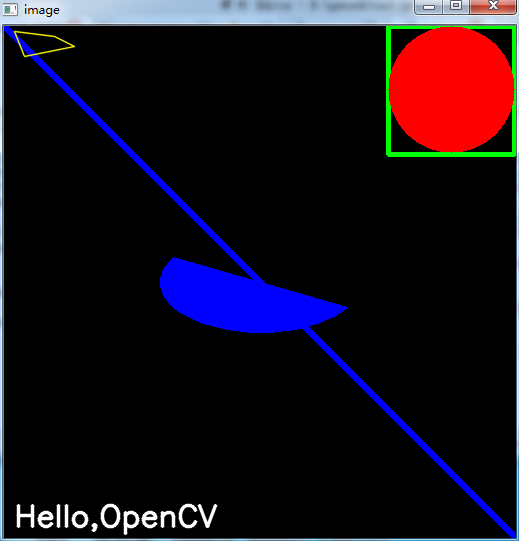

完整代码

import numpy as np
import cv2

# Create a black image
img = np.zeros((512,512,3), np.uint8)

# Draw a diagonal blue line with thickness of 5 px
img = cv2.line(img,(0,0),(511,511),(255,0,0),5)
img = cv2.rectangle(img,(384,0),(510,128),(0,255,0),3)
img = cv2.circle(img,(447,63), 63, (0,0,255), -1)
#img = cv2.ellipse(img,(256,256),(100,50),0,0,180,255,-1)
img = cv2.ellipse(img,(256,256),(100,50),0,30,210,255,-1)
pts = np.array([[10,5],[20,30],[70,20],[50,10]], np.int32)
pts = pts.reshape((-1,1,2))
img = cv2.polylines(img,[pts],True,(0,255,255),1,cv2.LINE_AA)

font = cv2.FONT_HERSHEY_SIMPLEX
cv2.putText(img,'Hello,OpenCV',(10,500), font, 1,(255,255,255),2,cv2.LINE_AA)

cv2.imshow('image',img)

cv2.waitKey(0)
cv2.destroyAllWindows()
