概述

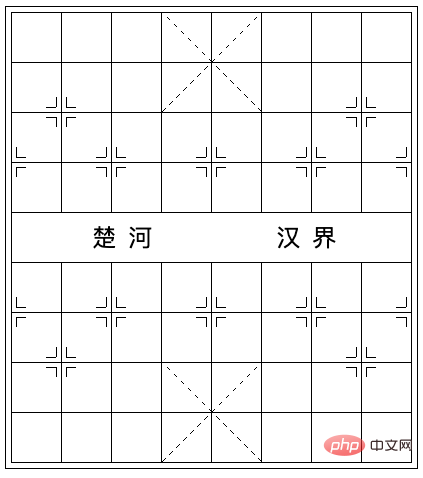

最近，有群友问我，他们的一个作业，尽量使用少的标签去实现这样一个象棋布局：

他用了 60 多个标签，而他的同学，只用了 6 个，问我有没有办法尽可能的做到利用更少的标签去完成这个布局效果。

其实，对于一个页面的布局而言，标签越少不一定是好事，我们在考虑 DOM 的消耗的同时，也需要关注代码的可读性，以及后续基于这个布局的制作的交互的难易性等等。

当然，仅仅从用更少的标签完成这个布局的角度而言，我们能够把标签数压缩到多少呢个？（不考虑 <body> 和 <html>）

答案是 1 个。

本文就尝试使用一个标签完成这个效果，当然，这仅仅是探索 CSS 的极限，不代表我推荐在实际业务中这样去写。【推荐学习：css视频教程】

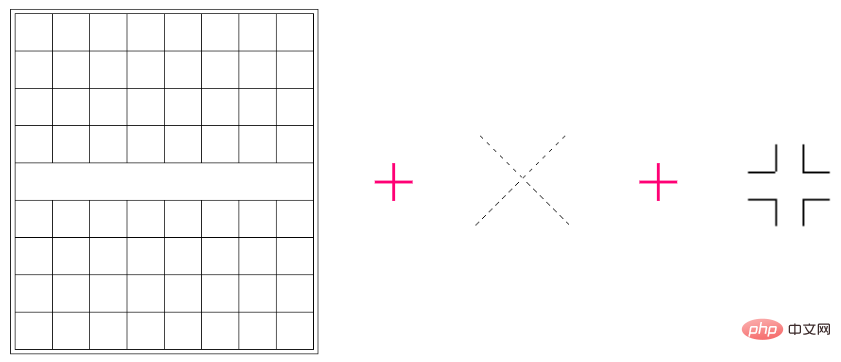

我们对整个布局进行一下拆分，大致可以分为三部分：网格 + 虚线交叉十字 + 特殊符号：

并且，像虚线交叉十字和特殊的符号都不止一个，这里必然会有一些技巧存在。

使用渐变实现网格

OK，首先，我们实现最简单的网格布局：

不考虑最外层的一圈边框，我们可以首先利用多重线性渐变实现一个网格布局：

<div class="g-grid"></div>
登录后复制

.g-grid {
    width: 401px;
    height: 451px;
    background:
        repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),
        repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px);
    background-repeat: no-repeat;
    background-size: 100% 100%, 100% 100%;
    background-position: 0 0, 0 0;
}
登录后复制

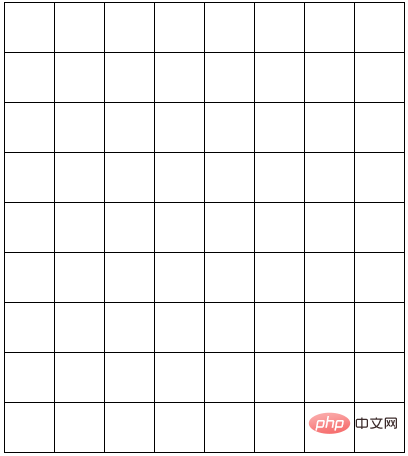

效果如下：

在最外层加一层边框有非常多办法，这里我们简单使用 outline 配合 outline-offset 即可：

.g-grid {
    width: 401px;
    height: 451px;
    background:
        repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),
        repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px);
    background-repeat: no-repeat;
    background-size: 100% 100%, 100% 100%;
    background-position: 0 0, 0 0;
    outline: 1px solid #000;
    outline-offset: 5px;
}
登录后复制

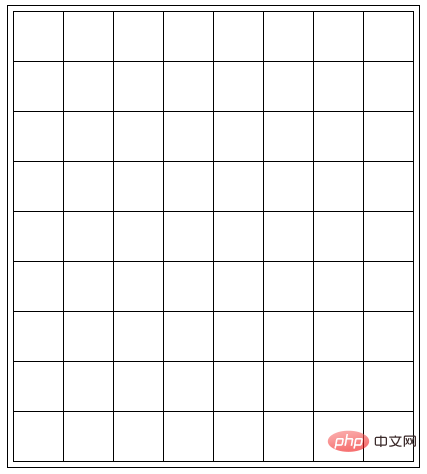

这样，一个架子就差不多了：

当然，棋盘中间的一行，是没有格子的。要将上述渐变代码处理一下，可以分成上下两块，利用 background-size 和 background-position 进行分隔。

当然，我们也可以在最上层直接再叠一层纯白色渐变：

.grid {
    // ...
    background:
        // 最上层叠加一层白色渐变
        linear-gradient(#fff, #fff),
        // 下面两个重复线性渐变实现网格
        repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),
        repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px);
    background-repeat: no-repeat;
    background-size: calc(100% - 2px) 49px, 100% 100%, 100% 100%;
    background-position: 1px 201px, 0 0, 0 0;
}
登录后复制

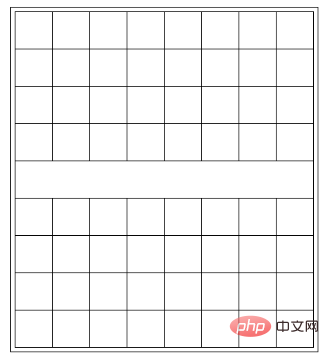

到这里，其实核心还都是渐变，目前共 3 层渐变，得到这样一个效果：

利用渐变实现交叉虚线十字

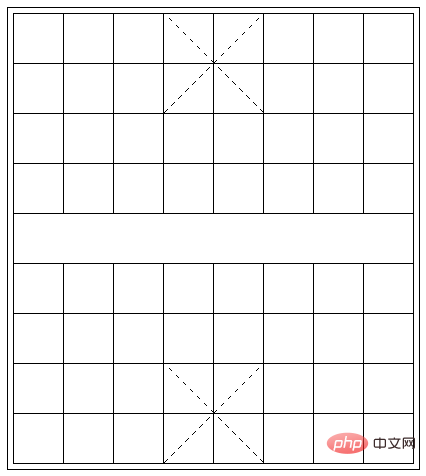

OK，我们继续，我们需要基于上述的基础，得到两个交叉虚线十字，像是这样：

这里其实真的有难度。想象一下，如果给你一个 DIV，去实现其中一个，可以怎么做呢？

通过 border 中特有的虚线 dashed？这样可能就需要两个元素设置单边的虚线边框，然后旋转相交得到。（可以利用元素的两个伪元素，实现在一个 DOM 中）。

当然，这样的话，我们的标签就不够用了。

所以，这里我们另辟蹊径，继续使用渐变！

首先，打个样，如果是一个 100px x 100px 的 div，可以怎么利用渐变去画交叉虚线十字呢？

<div></div>
登录后复制

div {
    position: relative;
    margin: auto;
    width: 100px;
    height: 100px;
    border: 1px solid #000;
    background: linear-gradient(
        45deg,
        transparent 0, transparent calc(50% - 0.5px),
        #000 calc(50% - 0.5px), #000 calc(50% + 0.5px),
        transparent calc(50% + 0.5px), transparent 0);
}
登录后复制

我们首先利用渐变，实现一条 1px 的斜线，注意这里的渐变是从透明到黑色到透明，实现了一条 45° 的斜线。

我们再反 45° 过来，利用多重线性渐变，实现透明到白色的渐变效果：

div {
    position: relative;
    margin: auto;
    width: 100px;
    height: 100px;
    border: 1px solid #000;
    background:
        // 渐变 1
        repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),
        // 渐变 2
        linear-gradient(45deg,
        transparent 0, transparent calc(50% - 0.5px),
        #000 calc(50% - 0.5px), #000 calc(50% + 0.5px),
        transparent calc(50% + 0.5px), transparent 0);
}
登录后复制

这样，我们就得到了一条虚线：

好吧，这一步有一些同学可能会有一点疑惑，怎么变过来的。

我把上面渐变 1的透明色改成黑色，就很好理解了：

想象一下，上图的黑色部分，如果是透明的，就能透出原本的那条斜线没有被白色遮挡住的地方。

好，有了上面的铺垫，我们基于上面的代码，再继续利用渐变，把上下两个交叉虚线十字补齐即可：

.g-grid {
    width: 401px;
    height: 451px;
    outline: 1px solid #000;
    outline-offset: 5px;
    background:
        // 最上层的白色块，挡住中间的网格
        linear-gradient(#fff, #fff),
        // 实现网格布局
        repeating-linear-gradient(#000, #000 1px, transparent 1px, transparent 50px),
        repeating-linear-gradient(90deg, #000, #000 1px, transparent 1px, transparent 50px),
        // 棋盘上方的虚线1
        repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),
        linear-gradient(45deg, transparent,
            transparent calc(50% - 0.5px),
            #000 calc(50% - 0.5px),
            #000 calc(50% + 0.5px),
            transparent calc(50% + 0.5px),
            transparent 0),
        // 棋盘上方的虚线2
        repeating-linear-gradient(45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),
        linear-gradient(-45deg, transparent,
            transparent calc(50% - 0.5px),
            #000 calc(50% - 0.5px),
            #000 calc(50% + 0.5px),
            transparent calc(50% + 0.5px),
            transparent 0),
        // 棋盘下方的虚线1
        repeating-linear-gradient(-45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),
        linear-gradient(45deg, transparent,
            transparent calc(50% - 0.5px),
            #000 calc(50% - 0.5px),
            #000 calc(50% + 0.5px),
            transparent calc(50% + 0.5px),
            transparent 0),
        // 棋盘下方的虚线2
        repeating-linear-gradient(45deg, transparent 0, transparent 5px, #fff 5px, #fff 10px),
        linear-gradient(-45deg, transparent,
            transparent calc(50% - 0.5px),
            #000 calc(50% - 0.5px),
            #000 calc(50% + 0.5px),
            transparent calc(50% + 0.5px),
            transparent 0);
    background-repeat: no-repeat;
    background-size:
        calc(100% - 2px) 49px, 100% 100%, 100% 100%,
        // 交叉虚线 1
        100px 100px, 100px 100px, 100px 100px, 100px 100px,
        // 交叉虚线 2
        100px 100px, 100px 100px, 100px 100px, 100px 100px;
    background-position:
        1px 201px, 0 0, 0 0,
        // 交叉虚线 1
        151px 0, 151px 0, 151px 0, 151px 0,
        // 交叉虚线 2
        151px 350px, 151px 350px, 151px 350px, 151px 350px;
}
登录后复制

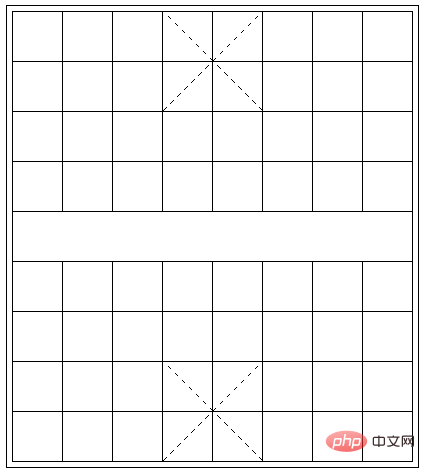

嚯，这渐变代码确实复杂了点，但是其实每一块的作用都是很清晰的，这样，我们的棋盘就变成了这样：

借助伪元素及 box-shadow 实现剩余符合

到这里，我们仅仅使用了元素本身，要知道，我们还有元素的两个伪元素没使用。要实现的只剩下多个的这个符合：

因为一共要实现 12 个这样的符号，有的符合还是不完整的，所有这些要在剩余的元素的两个伪元素中完成。可选的方法思来想去，也只有 box-shadow 了。

利用 box-shadow 能够非常好的复制自身。这个技巧其实也反复讲过非常多次了。

我们首先利用元素的一个伪元素，在这个位置，实现一个短横线：

代码大致如下：

.g-grid {
    // ...
    &::before {
        content: "";
        position: absolute;
        top: 95px;
        left: 35px;
        width: 10px;
        height: 1px;
        background: #000;
    }
}
登录后复制

我们利用 box-shadow 复制自身，可以完成一半横线效果。当然这里由于是个镜面布局，可以利用镜像 -webkit-box-reflect: below 减少一半的代码：

.g-grid {
    // ...
    &::before {
        content: "";
        position: absolute;
        top: 95px;
        left: 35px;
        width: 10px;
        height: 1px;
        background: #000;
        box-shadow:
            20px 0, 0 10px, 20px 10px,
            300px 0, 320px 0, 300px 10px, 320px 10px,
            -30px 50px, -30px 60px,
            50px 50px, 50px 60px, 70px 50px, 70px 60px,
            150px 50px, 150px 60px, 170px 50px, 170px 60px,
            250px 50px, 250px 60px, 270px 50px, 270px 60px,
            350px 50px, 350px 60px;
        -webkit-box-reflect: below 259px;
    }
}
登录后复制

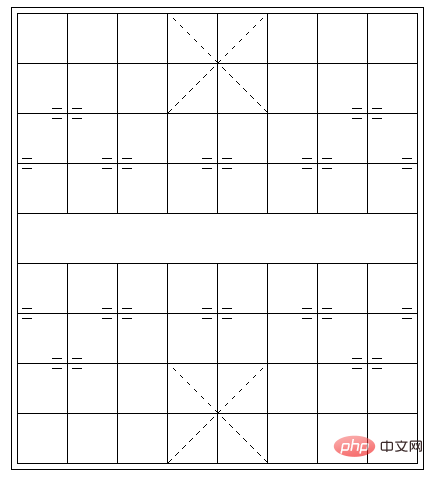

效果如下：

最后，利用另外一个伪元素，完成另外一半的竖向横线即可：

.g-grid {
    // ...
    &::before {
        // ...
    }
    &::after {
        // ...
        box-shadow:
            10px 0, 0 20px, 10px 20px,
            300px 0px, 300px 20px, 310px 0, 310px 20px,
            -40px 50px, -40px 70px,
            50px 50px, 50px 70px, 60px 50px, 60px 70px,
            150px 50px, 150px 70px, 160px 50px, 160px 70px,
            250px 50px, 250px 70px, 260px 50px, 260px 70px,
            350px 50px, 350px 70px;
        -webkit-box-reflect: below 260px;
    }
}
登录后复制

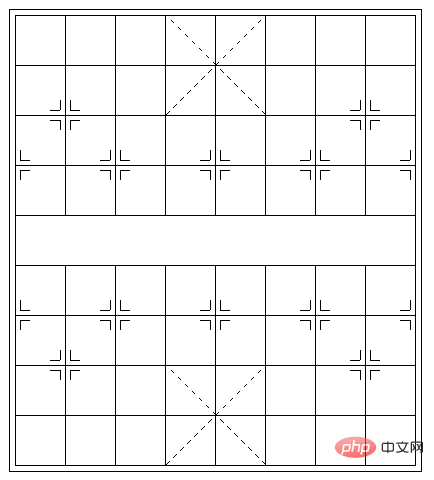

这样，我们就在一个标签内，得到这样一个效果：
